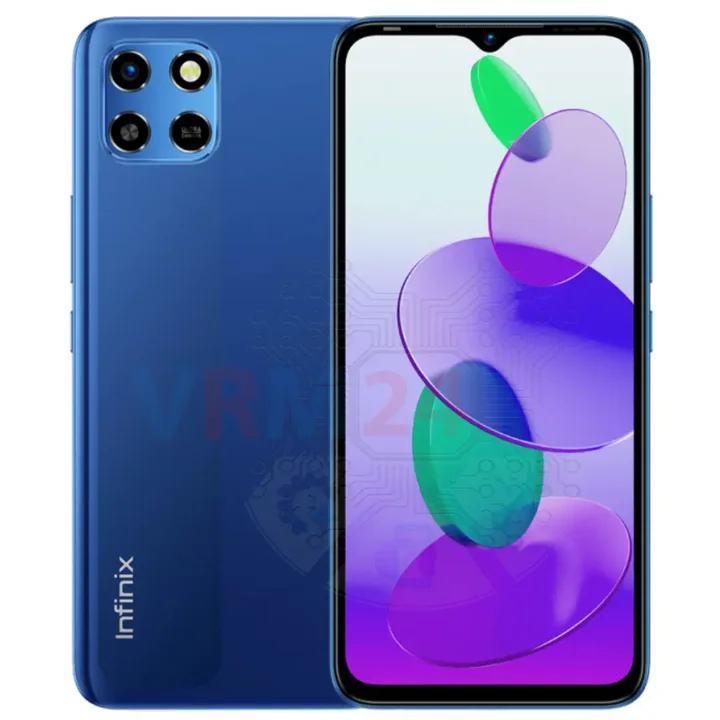

Desmontagem/Reparar do dispositivo móvel Infinix Smart 6 HD com a descrição de cada passo e o conjunto de ferramentas necessárias.

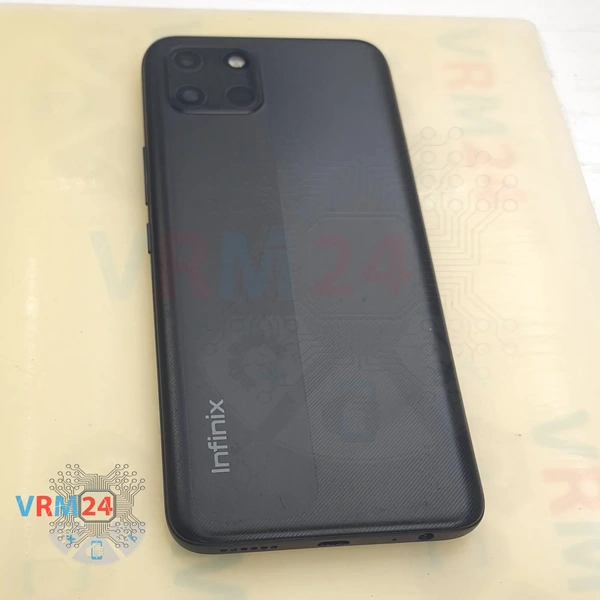

⚠️️ Antes de desmontar, não esqueça de desligar o telefone.

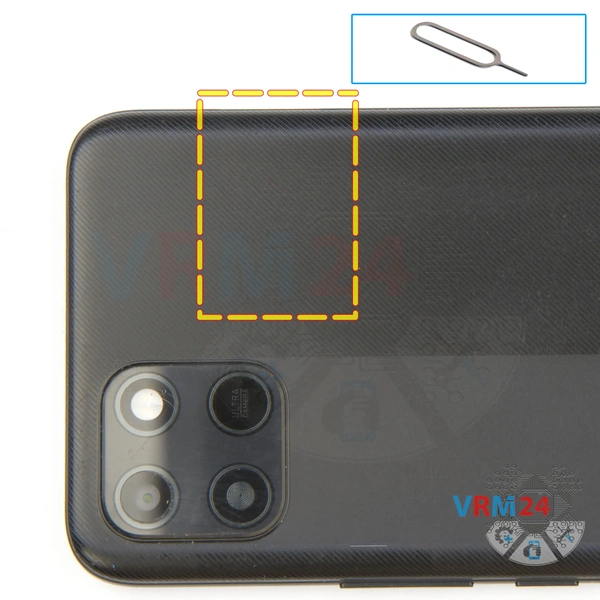

Primeiro, precisamos remover a bandeja do cartão. Para fazer isso, usamos uma ferramenta especial, inserimos no orifício e empurramos com cuidado a bandeja do SIM e do cartão de memória.

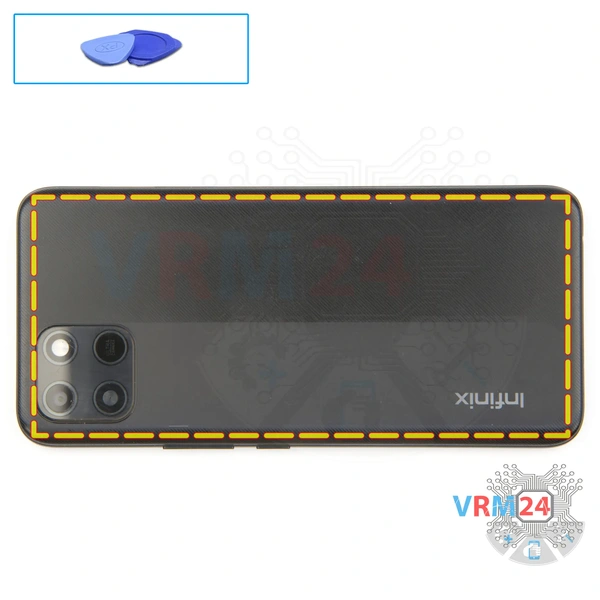

Precisamos retirar a tampa traseira. Para isso utilizamos uma ferramenta de plástico.

Nós o inserimos cuidadosamente no espaço entre a tampa traseira e a moldura da tela e passamos suavemente ao longo da borda, destacando a tampa traseira.

Sempre precisamos ter cuidado com os botões laterais, pois eles estão fisicamente localizados nesses locais, e também precisamos ter cuidado com os cantos, pois a tampa fica bem presa nos cantos.

Na contracapa, temos os contatos da antena.

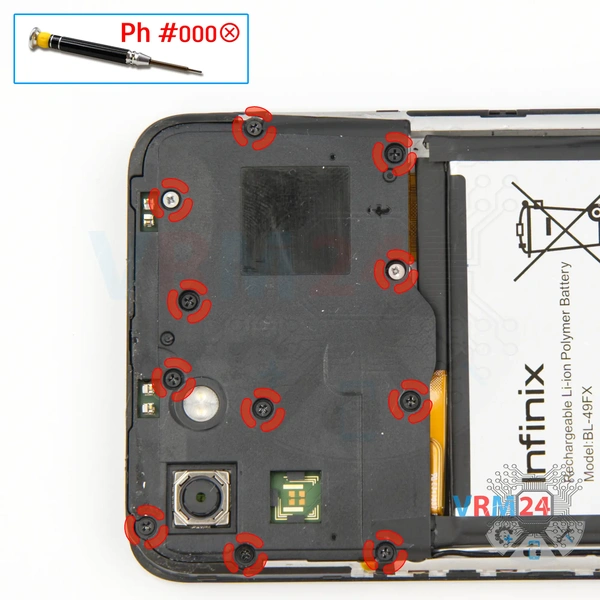

Passamos a remover os parafusos na parte superior. Para isso utilizamos uma chave de fenda Phillips 1,5mm ou uma Philips #000.

Observe que os parafusos que temos são diferentes, por isso é melhor colocá-los em uma superfície especial em uma determinada ordem, para não confundir nada na remontagem.

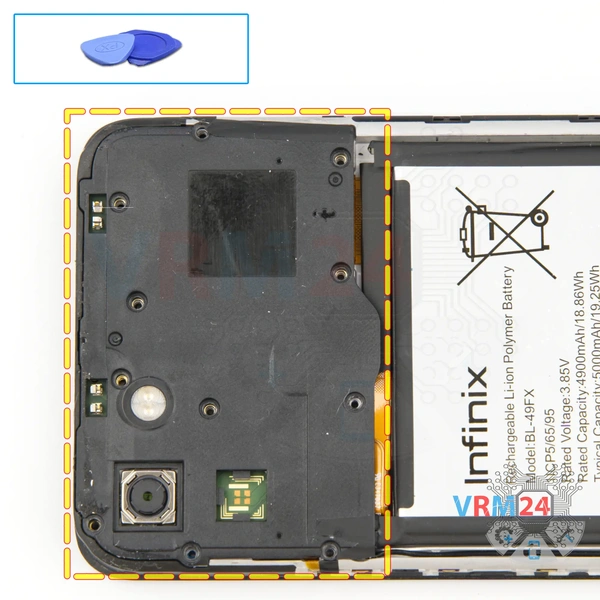

Então, depois de retirar os parafusos, precisamos retirar a tampa na parte superior. Para fazer isso, usamos uma ferramenta não metálica.

Com cuidado, force no lugar certo, levante e tente retirar a tampa.

A capa também estava colada de um lado com fita adesiva. Descole a tampa e remova-a com cuidado.

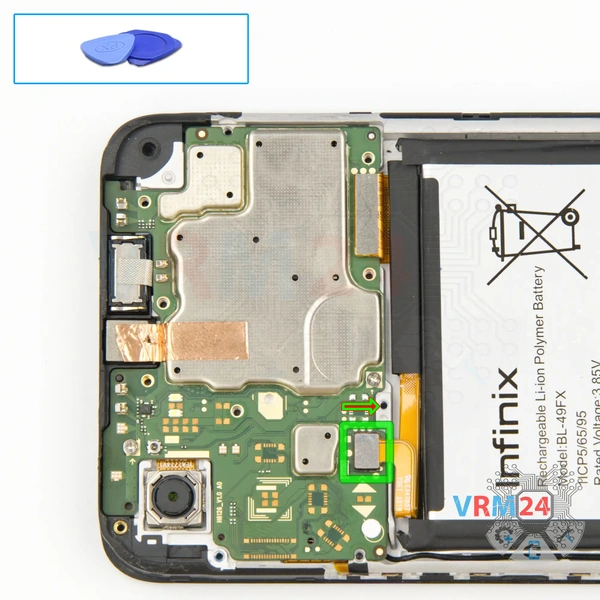

Desconecte o conector da bateria assim que puder. Use uma ferramenta não metálica ou plástica para evitar qualquer dano.

ℹ️️ O modelo Infinix Smart 6 HD possui uma bateria BL-49FX com capacidade de 5000 mAh (também conhecida como bateria recarregável).

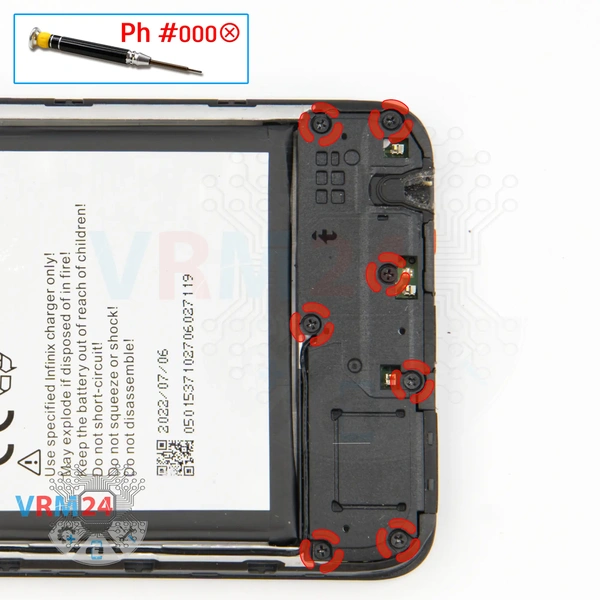

Passamos a desparafusar os sete parafusos na parte inferior. Usamos uma chave de fenda Phillips de 1,5 mm ou uma Philips #000.

Os parafusos da parte inferior podem ser diferentes dos parafusos da parte superior, por isso também recomendamos que sejam colocados sobre uma superfície especial e em uma ordem específica.

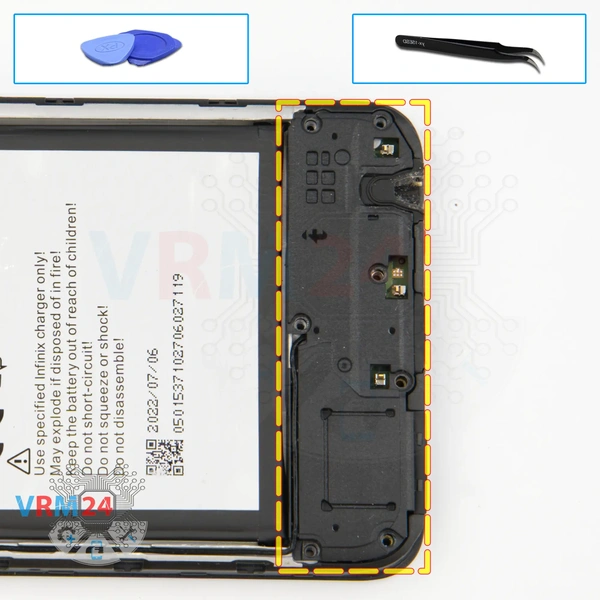

Então podemos destacar a capa com o alto-falante. Nós removemos a capa e colocamos de lado.

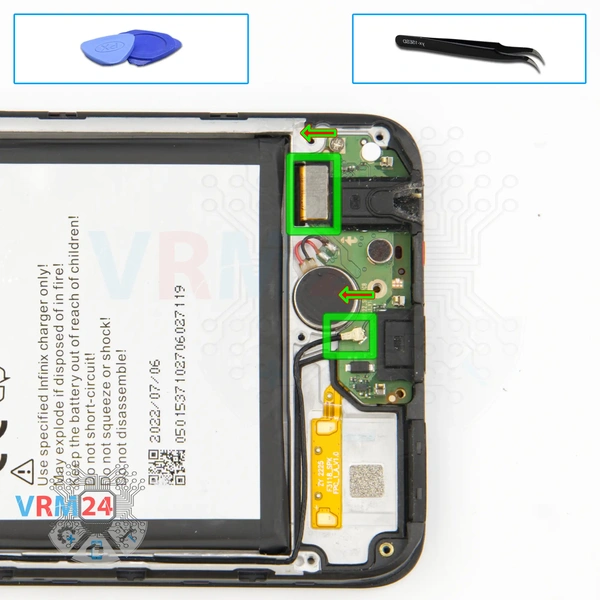

Podemos desconectar o conector do cabo coaxial e o conector do cabo entre placas na subplaca.

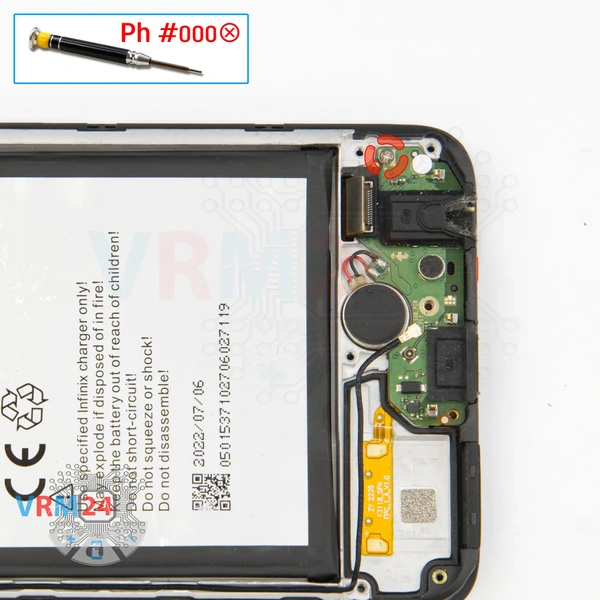

Precisamos desparafusar um parafuso que prende a subplaca. Para isso usamos uma chave de fenda Phillips de um milímetro e meio. O parafuso que temos é diferente dos anteriores.

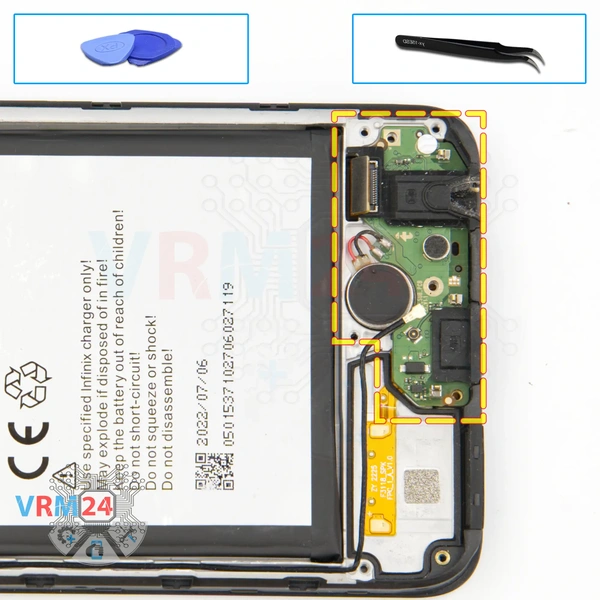

Depois disso, podemos separar o sub-quadro. Encontramos o lugar certo, levantamos, levantamos cuidadosamente a subplaca e viramos.

E como podemos notar, precisamos desconectar o motor vibratório que está colado com fita adesiva na moldura da tela e conectado à subplaca.

Na subplaca temos uma porta de carregamento, microfone, porta para fone de ouvido, motor de vibração e outros elementos na parte traseira.

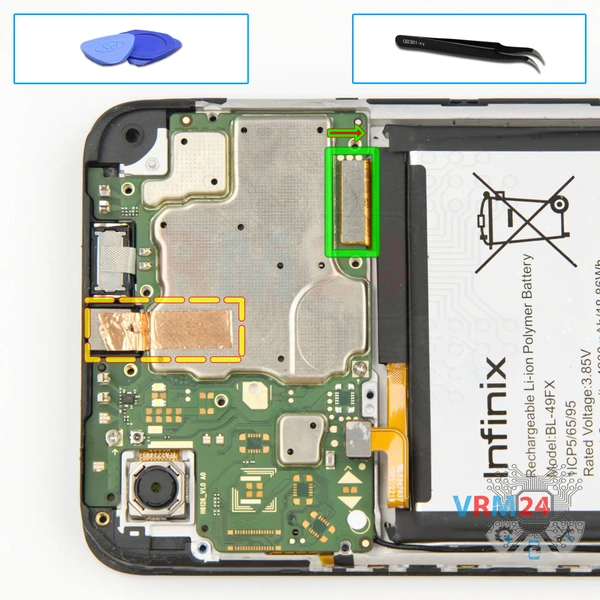

Passamos a desconectar o conector da placa-mãe. Desconecte o conector do cabo entre placas.

E podemos retirar a película de cobre dissipadora de calor da câmera frontal.

Retire cuidadosamente a película - a câmera frontal, só poderemos desconectar depois de removermos a placa-mãe.

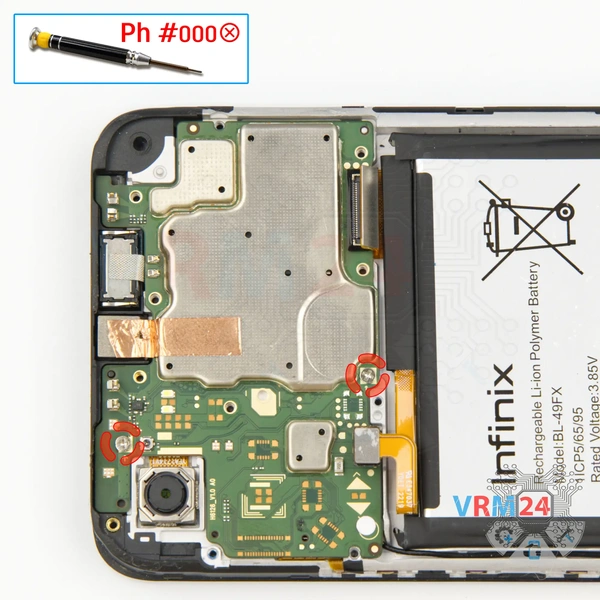

Depois precisamos desparafusar os dois parafusos que prendem a placa-mãe. Para isso usamos também uma chave de fenda Phillips de um milímetro e meio ou uma Philips #000.

É importante observar onde os parafusos estão localizados para não confundir nada.

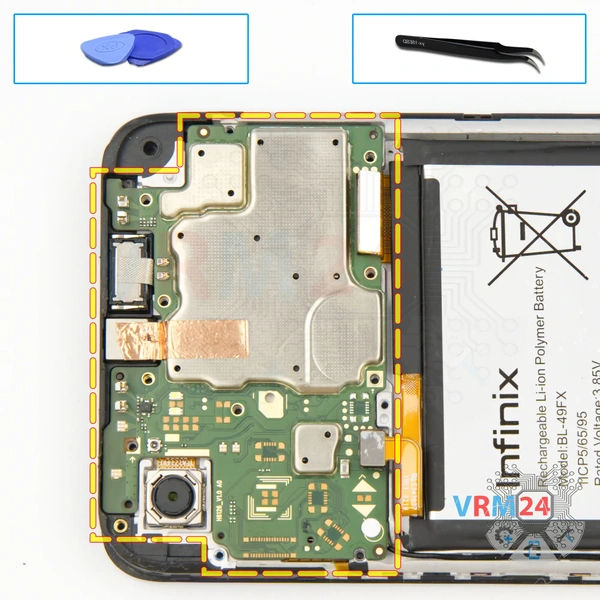

E podemos desconectar a placa-mãe. Como sempre, precisamos encontrar o lugar certo onde possamos forçar, levantar e remover com cuidado a placa-mãe.

⚠️️ Não dobre a placa de circuito ao removê-la nem empurre ferramentas por baixo dela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

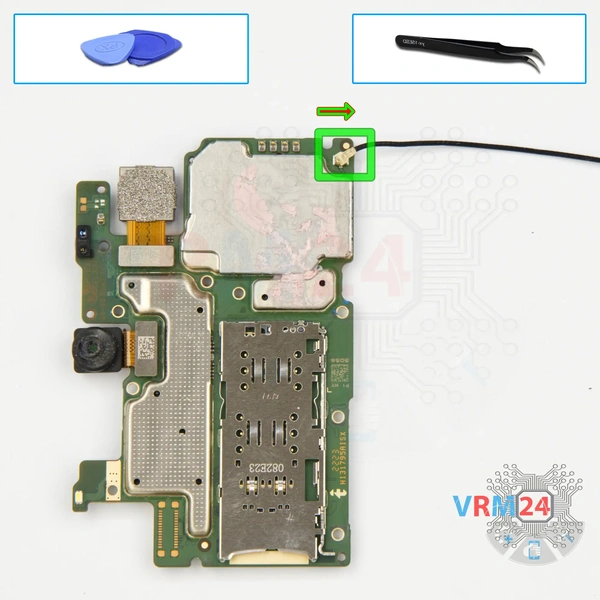

Desconectamos o conector e removemos o cabo coaxial.

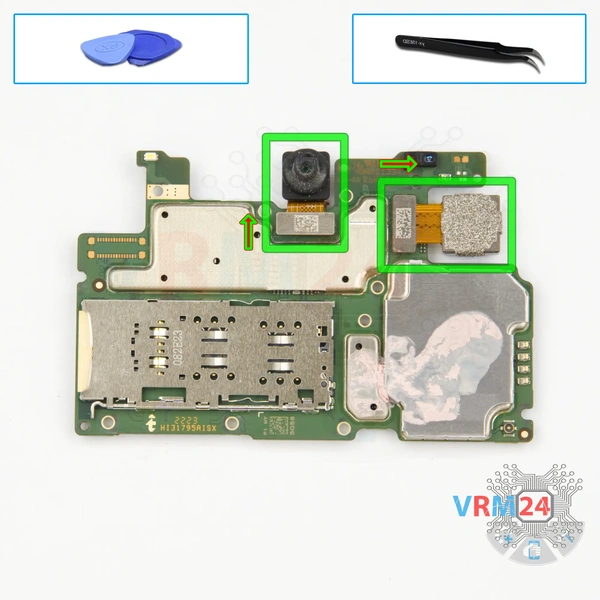

Então, na placa-mãe, precisamos desconectar a câmera frontal e a câmera principal.

Segure as câmeras com cuidado para que não caiam acidentalmente, retire-as e coloque-as de lado.

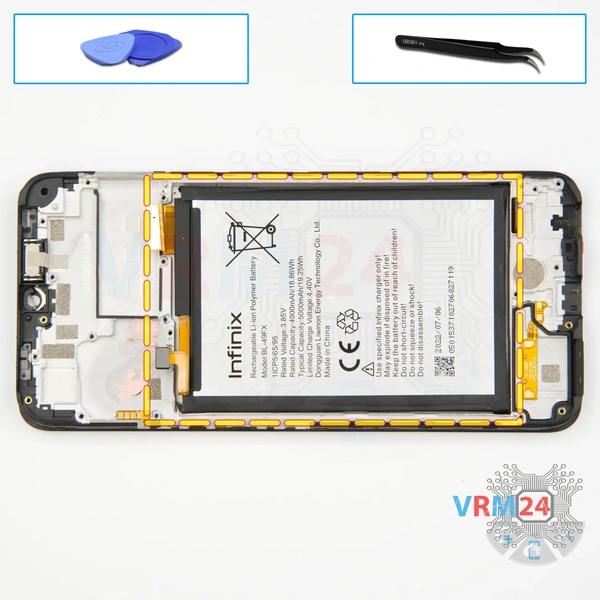

E prosseguimos com a remoção da bateria.

Primeiro, usamos um filme plástico fino, colocamos no espaço entre a moldura da tela e a bateria e passamos suavemente cortando a base adesiva.

⚠️️ Precisamos ter cuidado, pois vemos embaixo da bateria, do lado de onde retiramos a bateria, há um cabo entre placas.

Não sabemos exatamente onde ele está localizado embaixo da bateria. Claro, é melhor retroceder nosso vídeo até o final, para ver exatamente onde está o cabo e só então trabalhar com a ferramenta.

Precisamos ter muito cuidado para não danificar o invólucro da bateria.

E quando tivermos um espaço de bom tamanho, podemos usar uma ferramenta mais grossa, um cartão plástico.

⚠️️ Não há necessidade de pressa, não há necessidade de forçar, é muito importante não danificar nada.

Usando o cartão plástico, cortamos cuidadosamente a cola restante e tentamos levantar e remover a bateria.

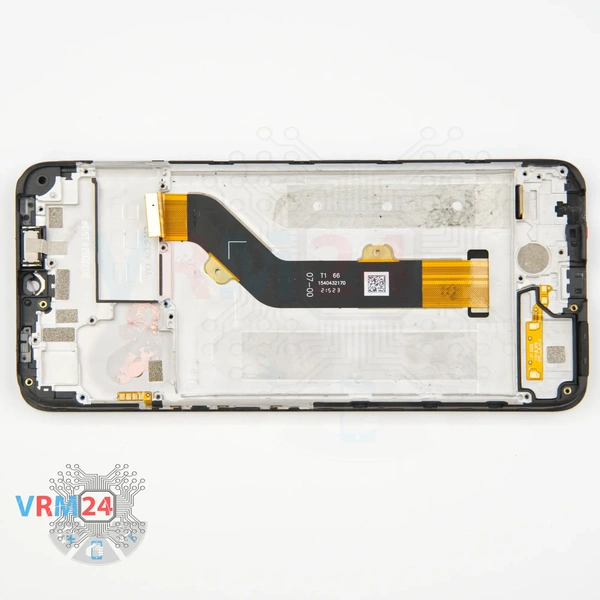

ℹ️️ Na moldura da tela permaneceu: o alto-falante do fone de ouvido.
