Desmontagem/Reparar do dispositivo móvel Infinix Zero X Pro com a descrição de cada passo e o conjunto de ferramentas necessárias.

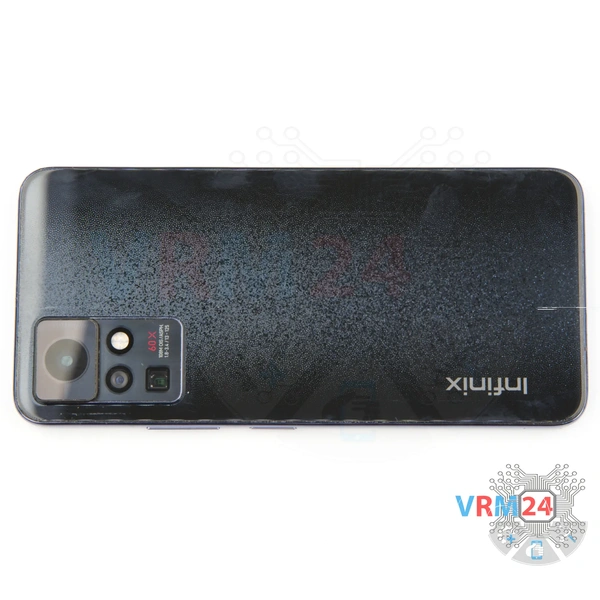

⚠️ Antes de desmontar, não esqueça de desligar o telefone.

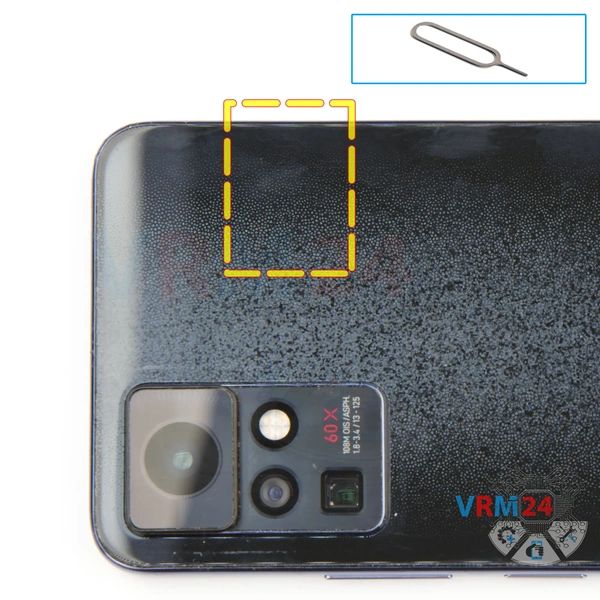

No início precisamos remover a bandeja de cartões.

Para isso pegamos uma ferramenta especial, inserimos no orifício e empurramos a bandeja do cartão para fora.

⚠️ Se a bandeja não sair bem, também podemos usar uma pinça.

Precisamos aquecer a superfície da tampa traseira a uma temperatura de cerca de 70°; C ou 160°; F. Para isso usamos uma esteira de aquecimento, você pode usar um secador de cabelo.

E depois de 5 a 7 minutos podemos prosseguir para a desmontagem.

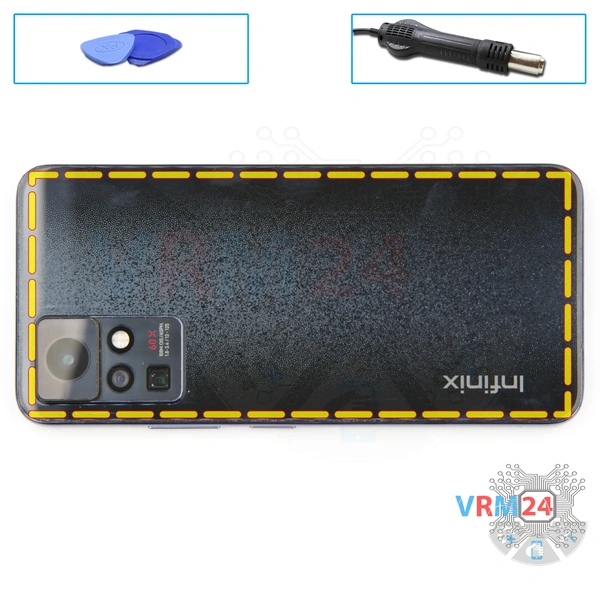

Para retirar a tampa traseira usaremos um filme plástico, pode ser um filme protetor de um display novo ou um filme da papelaria. Inserimos o filme no espaço entre a tampa intermediária e a tampa traseira e passamos longitudinalmente cortando a base adesiva.

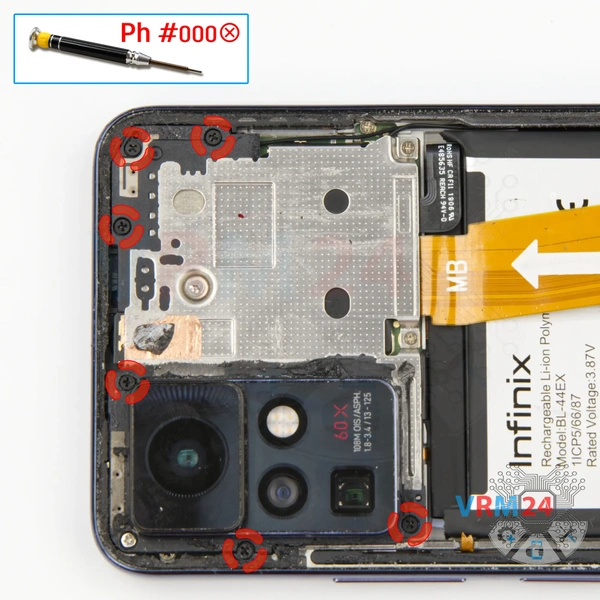

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse os seis parafusos pretos.

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse o parafuso prateado grande.

Se os parafusos forem diferentes:

ℹ️ Certifique-se de anotar a localização dos parafusos antes de desmontar. Ao montar o dispositivo, parafusar o parafuso no lugar errado pode danificar o dispositivo ou suas peças. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada, ou os parafusos e seus furos no telefone devem ser marcados com marcadores coloridos.

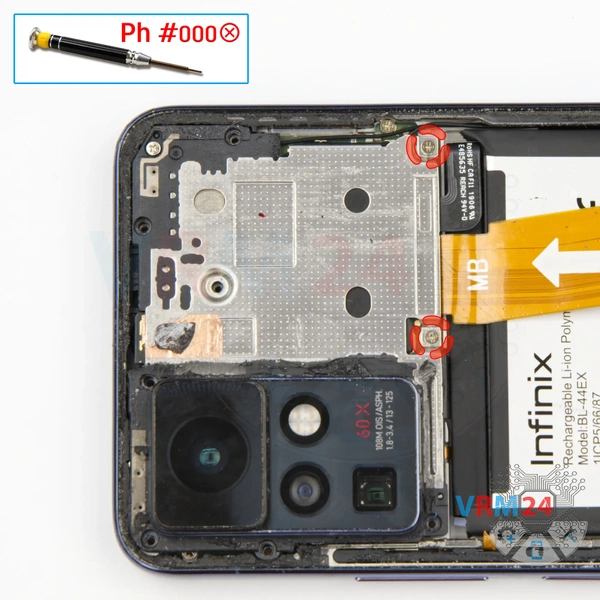

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse os dois parafusos prateados.

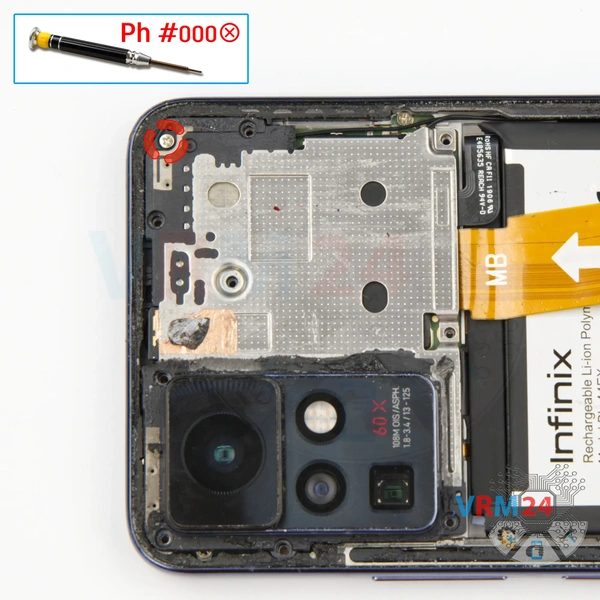

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse o parafuso prateado.

Observe que os parafusos são diferentes entre si, em tamanho, cor e formato, então recomendamos que você os coloque em uma superfície especial em uma ordem fácil de lembrar, para que você não confunda nada ao remontar. Você também pode tirar uma foto dos parafusos antes de desparafusá-los.

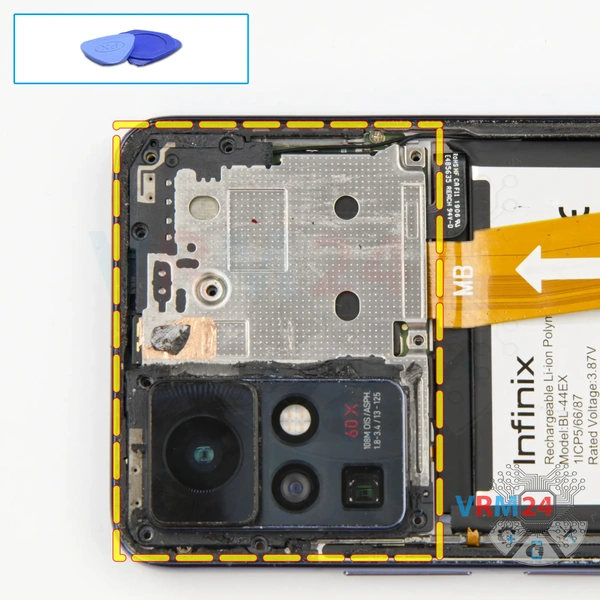

E podemos retirar a tampa que esconde a placa-mãe. Com cuidado, levantamos a borda no lugar certo e levantamos a tampa.

É estranho, claro, mas temos a capa destacada com uma grande câmera traseira.

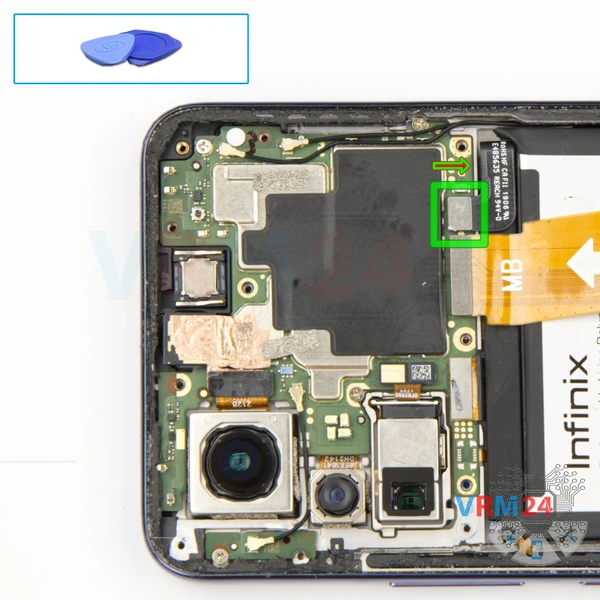

Desconecte o conector da bateria assim que puder. Use uma ferramenta não metálica ou plástica para evitar qualquer dano.

ℹ️ O modelo Infinix Zero X Pro possui uma bateria BL-44EX com capacidade de 4500 mAh (também conhecida como bateria recarregável).

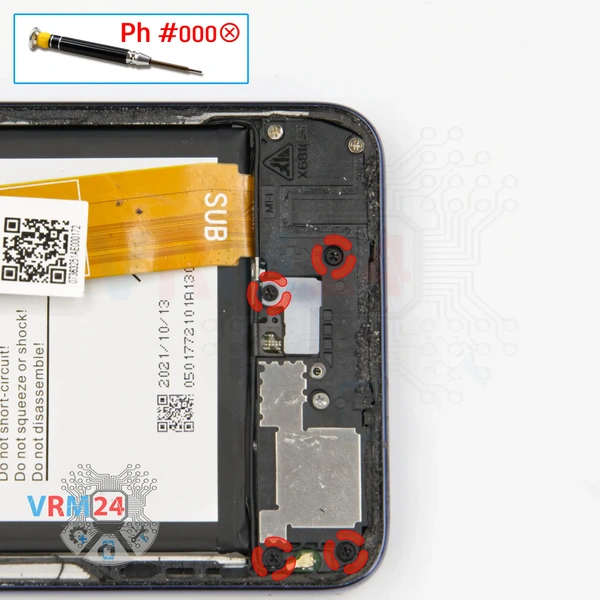

E passamos a desparafusar os quatro parafusos pretos na parte inferior. A chave de fenda é a mesma chave de fenda Phillips de 1,5 mm.

⚠️ Os parafusos também são diferentes entre si, por isso precisamos lembrar novamente que recomendamos que você coloque os parafusos em uma superfície especial em uma ordem fácil de lembrar para remontagem e eles também podem ser fotografados antes de desparafusar. E se os parafusos ficarem presos, usamos uma pinça.

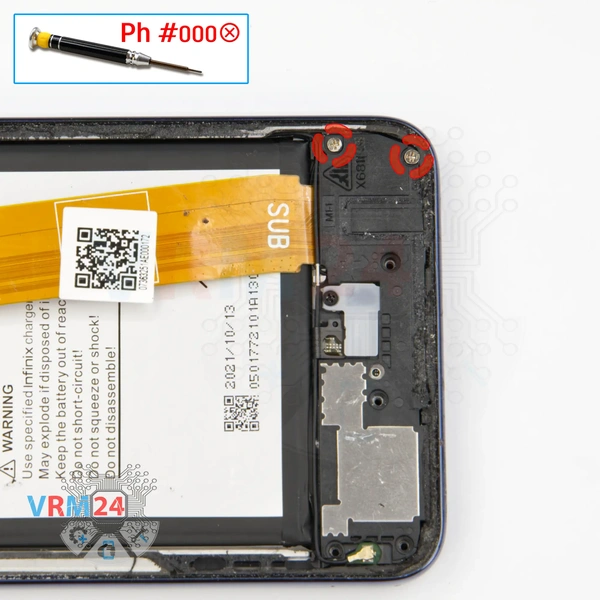

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse os dois pequenos parafusos prateados.

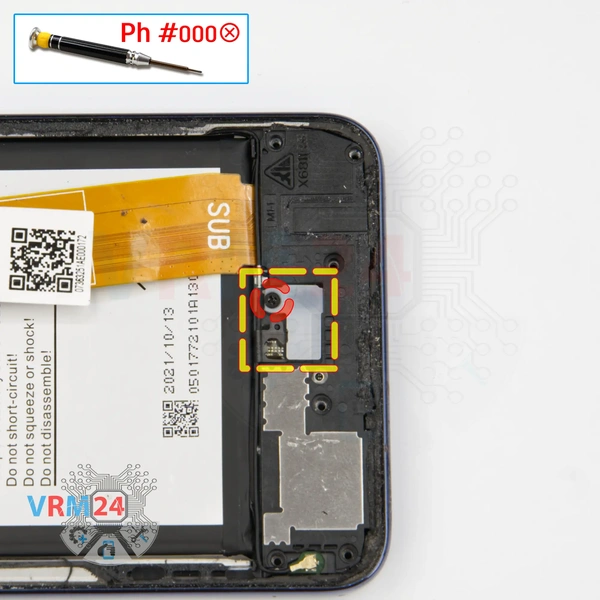

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse um parafuso e remova a pequena tampa que esconde o conector do cabo sob a tela.

Desconectamos o conector e dobramos o cabo para que não atrapalhe.

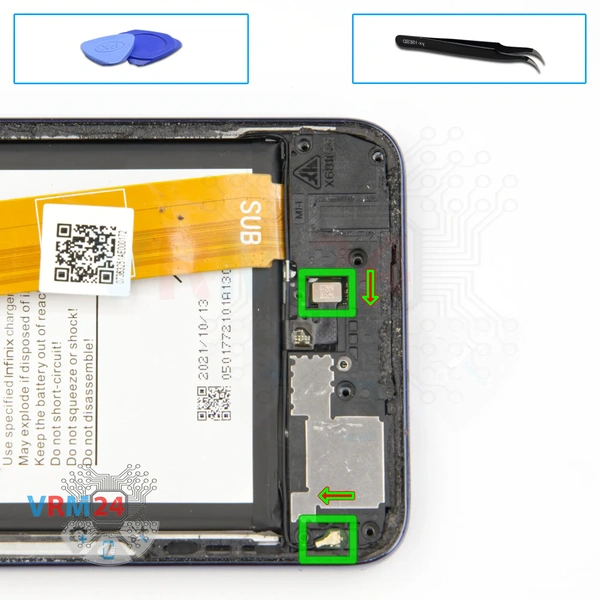

Precisamos desconectar o conector do cabo coaxial na pequena placa da antena e remover uma parte do cabo da reentrância na tampa.

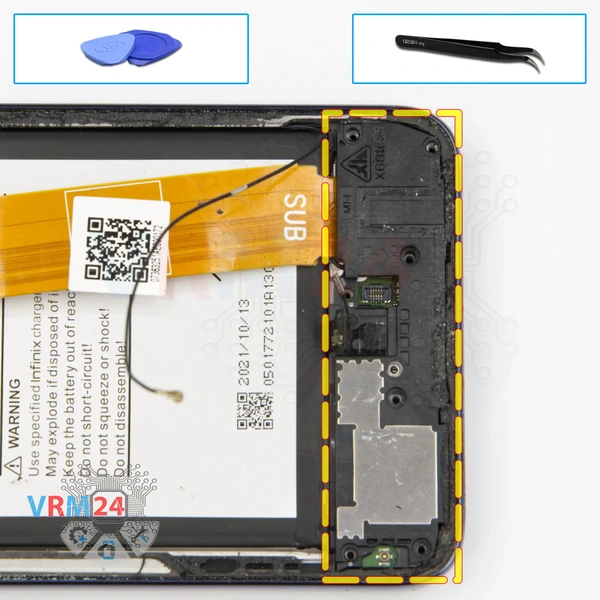

E podemos tentar retirar a tampa com um alto-falante. Encontramos o local certo e conveniente para prender a tampa e tentar retirá-la.

A capa vem colada, de um lado, precisamos levantá-la com cuidado para não danificar nada.

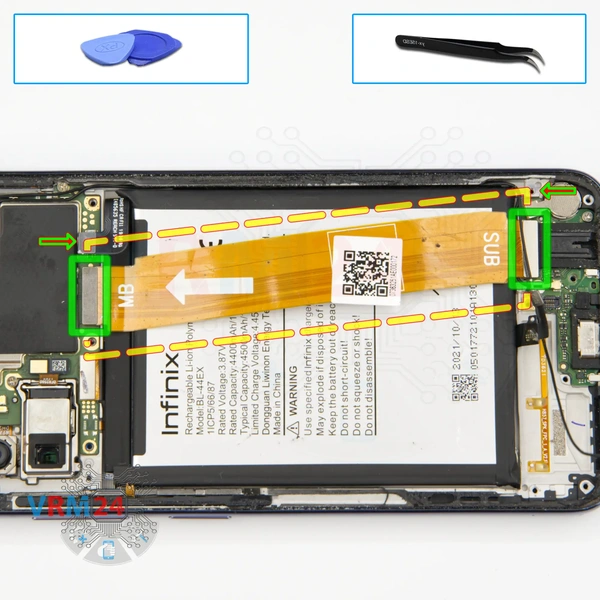

Em seguida, desconectamos os conectores da placa-mãe e da subplaca e removemos o cabo entre placas.

ℹ️ Uma seta no cabo FFC (cabo plano flexível) indica sua posição correta.

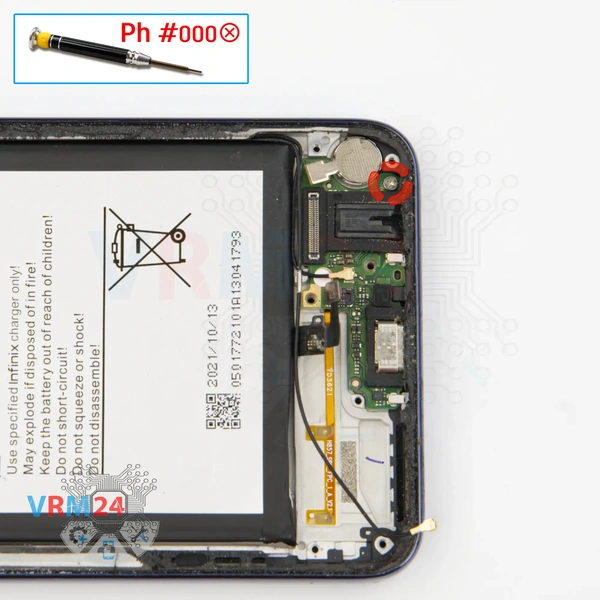

Precisamos remover um parafuso que prende a subplaca. A chave de fenda é a mesma Phillips 1,5 mm, e esse parafuso também é diferente dos anteriores.

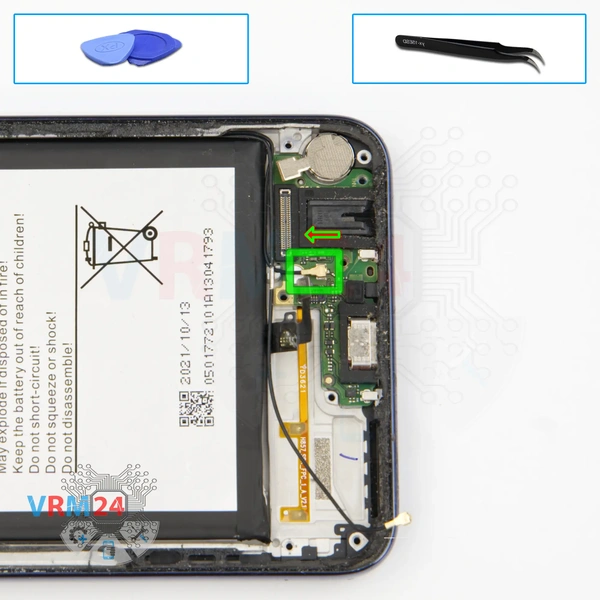

Depois disso, desconectamos o conector do cabo coaxial.

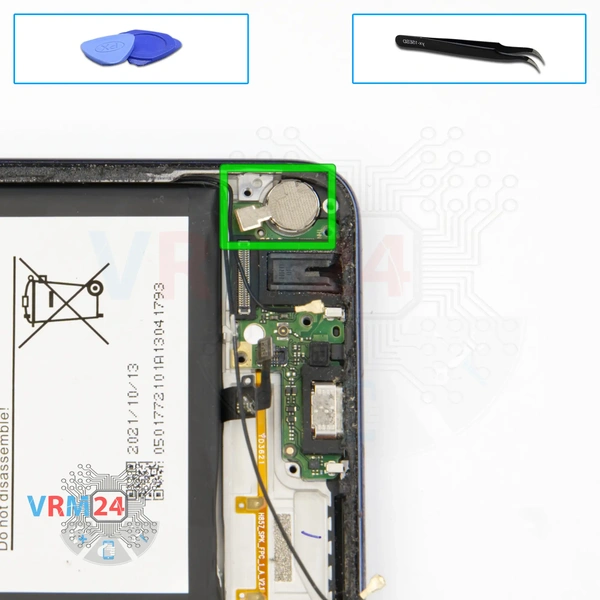

Para remover a subplaca, precisamos primeiro desconectar o motor vibratório. Já que a área de contato do motor vibratório neste modelo vem de cima, ao contrário de todos os outros.

Enganchamos o motor vibratório na base e o descolamos com cuidado.

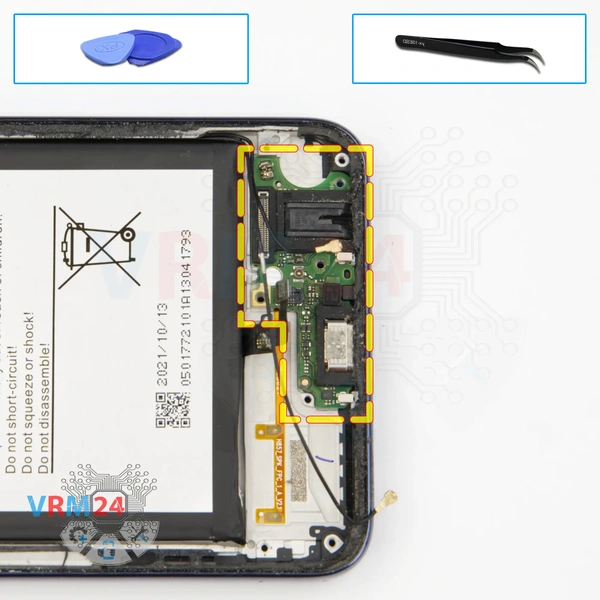

E podemos remover facilmente o sub-quadro.

Na subplaca temos uma porta de carregamento, portas para microfone e fone de ouvido.

Também podemos remover o revestimento de dissipação de calor de cobre na câmera frontal. Removeremos a câmera mais tarde.

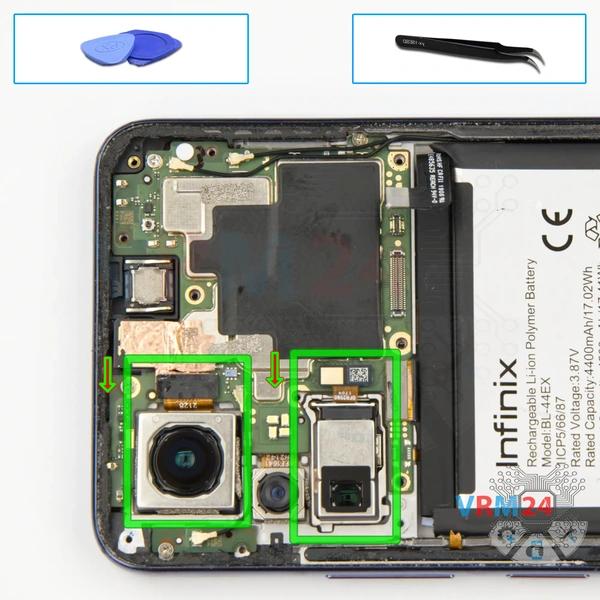

Depois, destacamos as duas câmeras traseiras e as colocamos de lado.

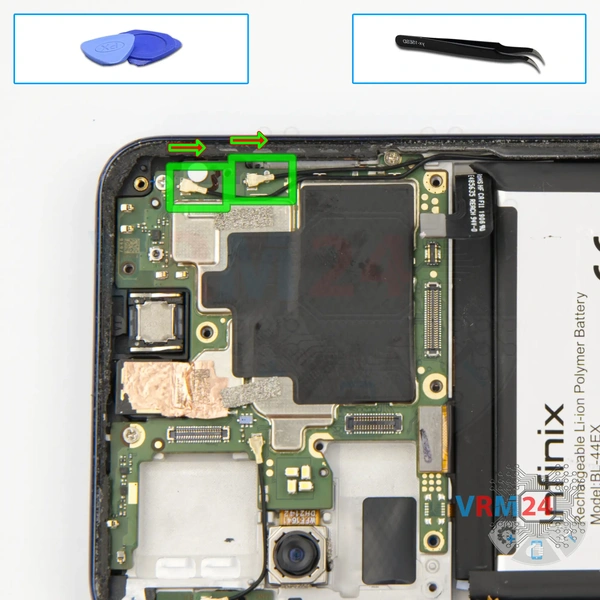

Desconectamos os dois conectores dos dois cabos coaxiais e liberamos os próprios cabos dos clipes que os fixam na placa-mãe.

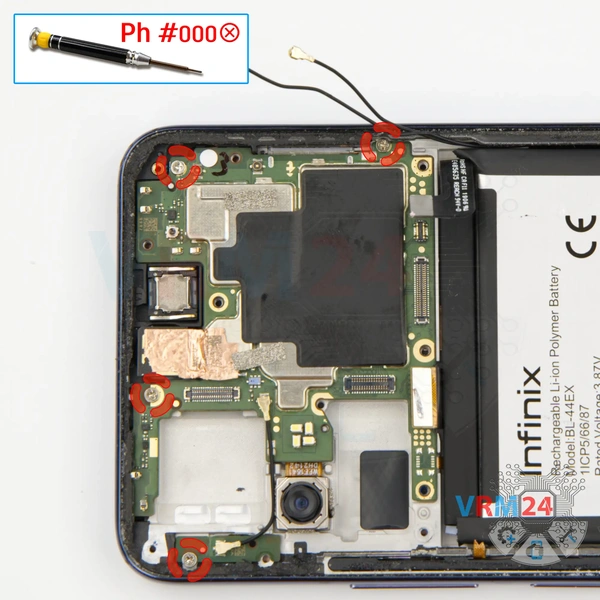

E desparafusamos os quatro parafusos que prendem a placa-mãe. A chave de fenda é a mesma chave de fenda Phillips de 1,5 mm.

⚠️ Os parafusos também são diferentes dos anteriores, por isso é muito importante não misturá-los na remontagem.

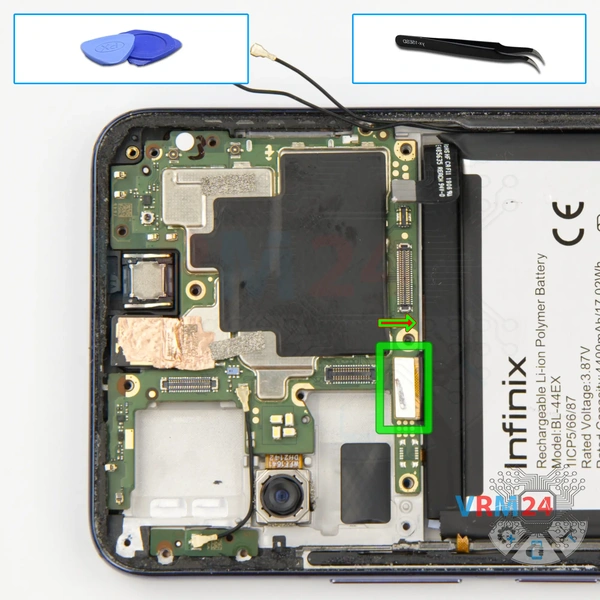

E passamos a desconectar o conector do display na placa-mãe.

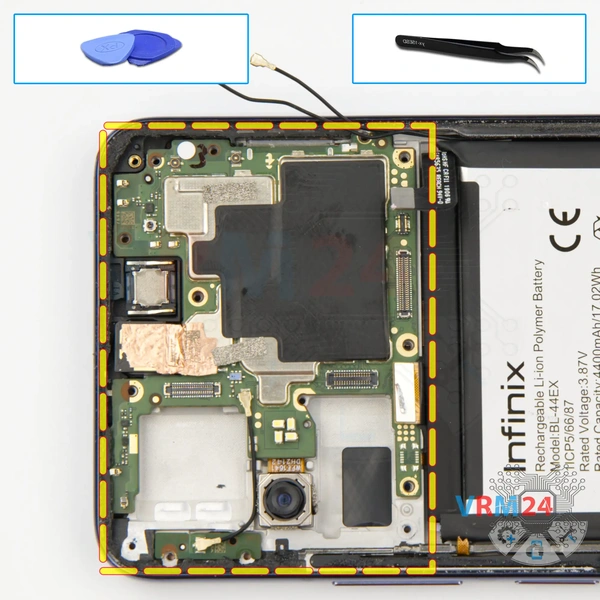

Finalmente, podemos destacar a placa-mãe. Também precisamos encontrar o lugar certo onde podemos levantá-la e levantá-la.

Como podemos ver, a placa-mãe é mantida na área da câmera traseira. Precisamos destacar cuidadosamente a câmera traseira da estrutura da tela.

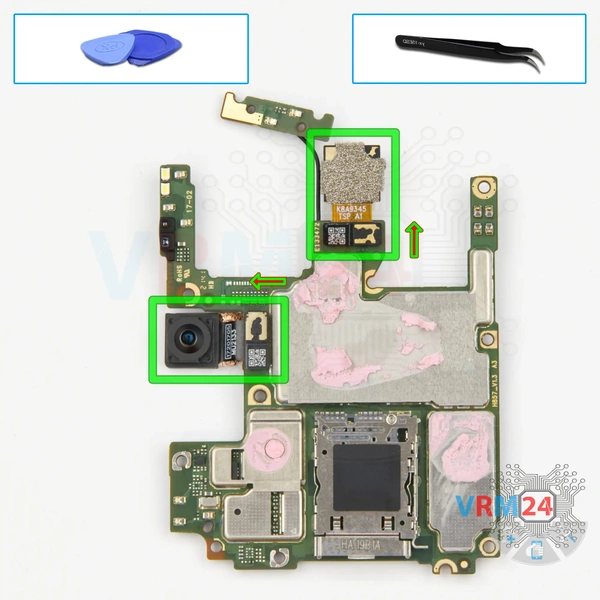

Viramos a placa de circuito impresso. E temos que retirar as câmeras frontal e traseira, mas tome muito cuidado para não deixar pasta térmica nas lentes ao retirar as câmeras. Destacamos uma câmera frontal e uma câmera traseira.
