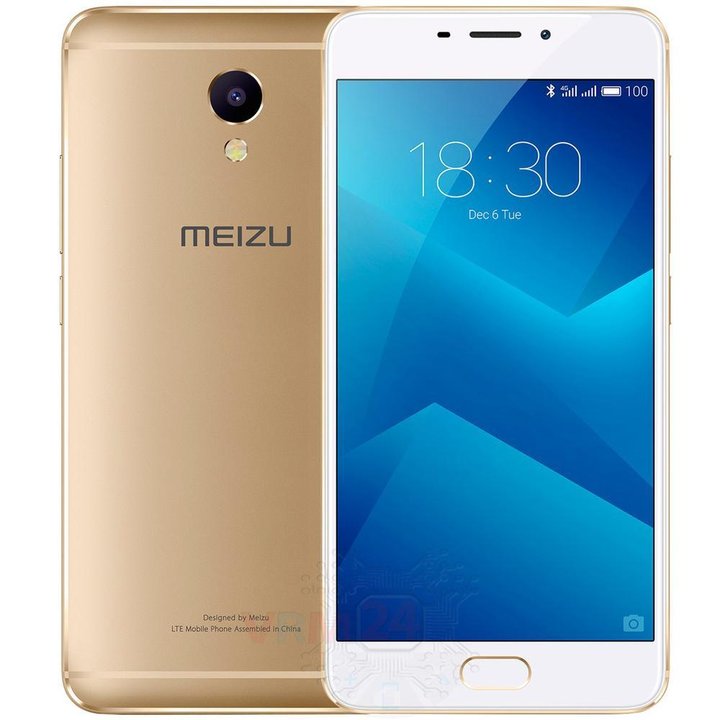

Desmontagem/Reparar do dispositivo móvel Meizu M5 Note M621H com a descrição de cada passo e o conjunto de ferramentas necessárias.

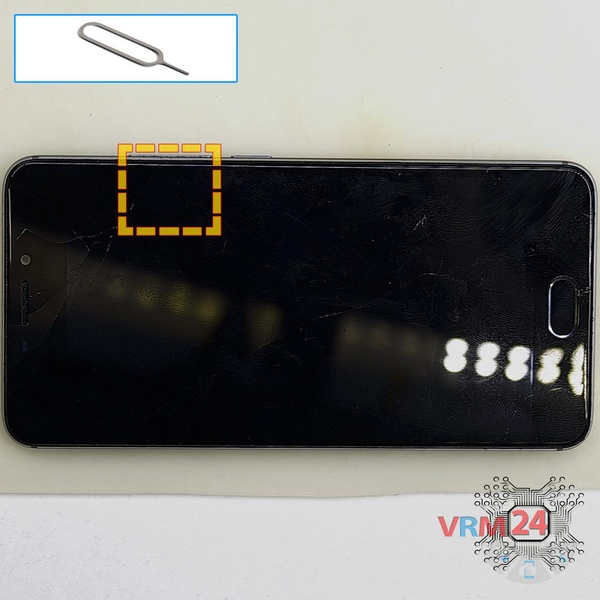

Usando a ferramenta principal, abra a bandeja do cartão SIM e remova-o.

⚠ Aviso!

Não empurre com muita força, pois isso pode causar danos.

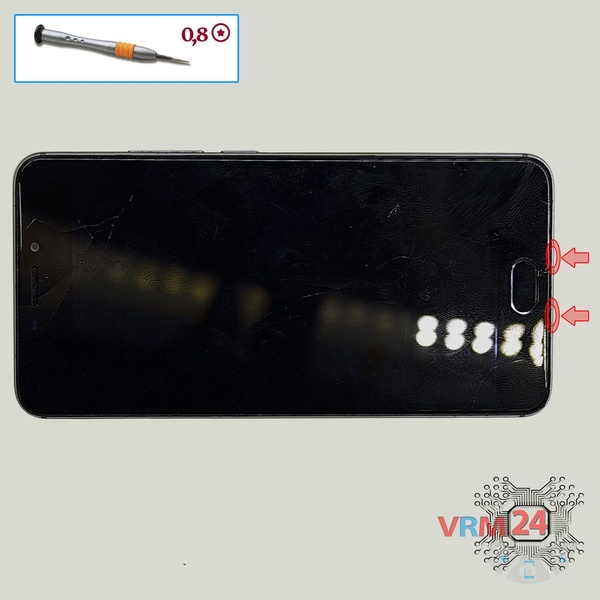

Usando uma chave de fenda (Pentalobe de 0,8 mm em forma de estrela), desparafuse os 2 parafusos na extremidade do telefone.

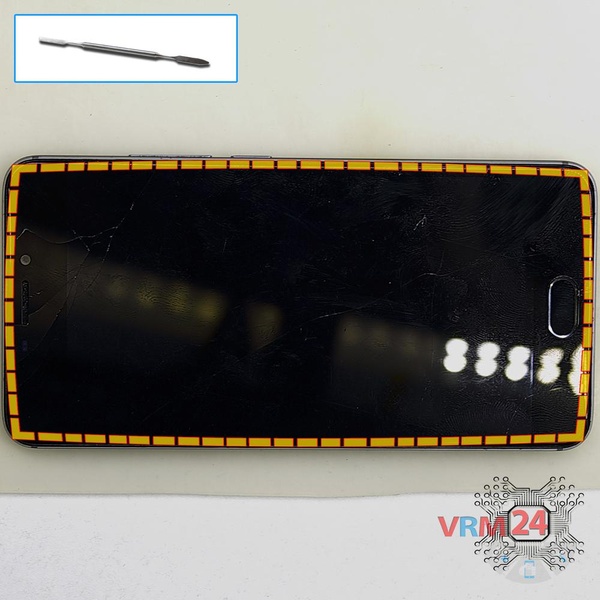

Abra a contracapa.

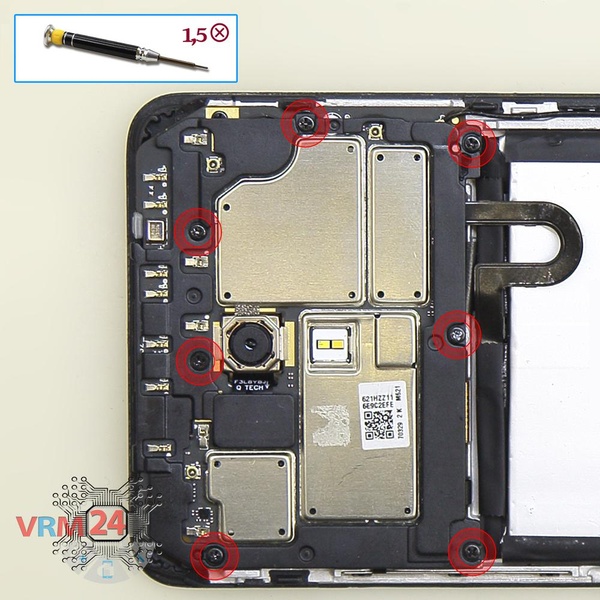

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 7 & nbsp; parafusos na parte superior.

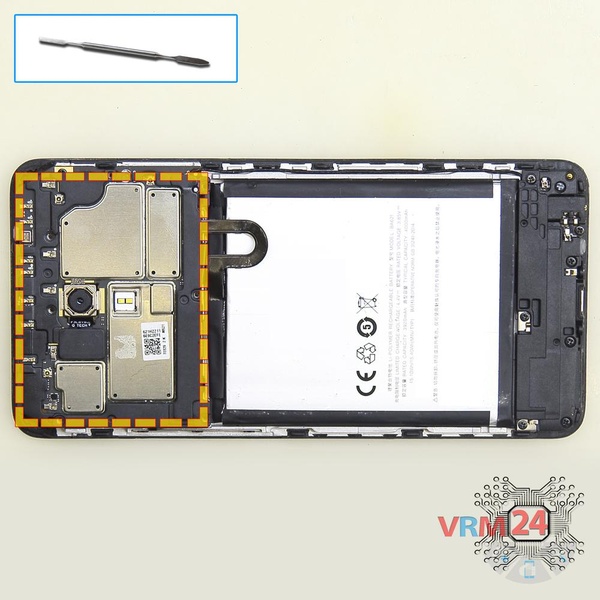

Force e remova a moldura.

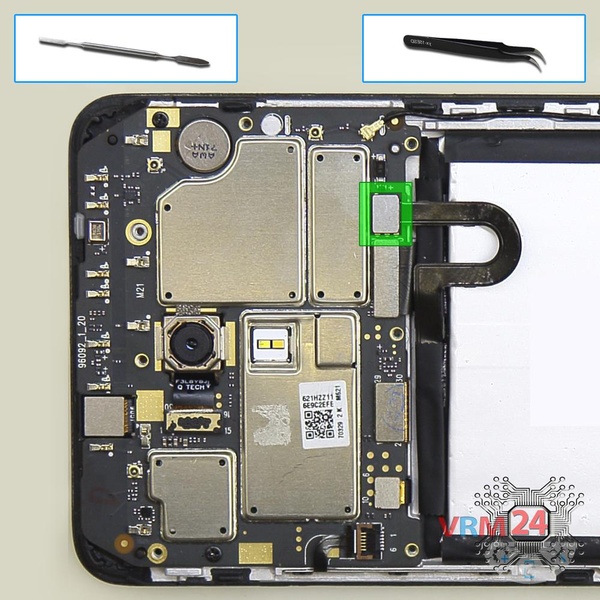

Desconecte o conector da bateria.

⚠ Aviso!

Recomendamos fortemente desconectar o conector para evitar um possível curto-circuito durante a desmontagem.

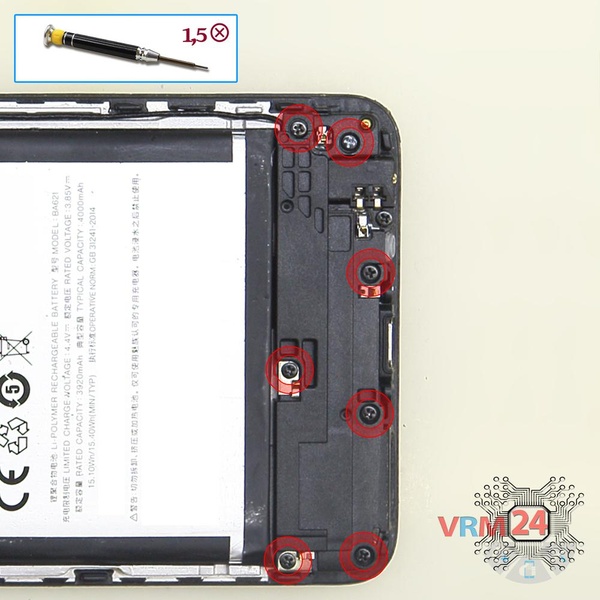

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 7 & nbsp; parafusos na parte inferior.

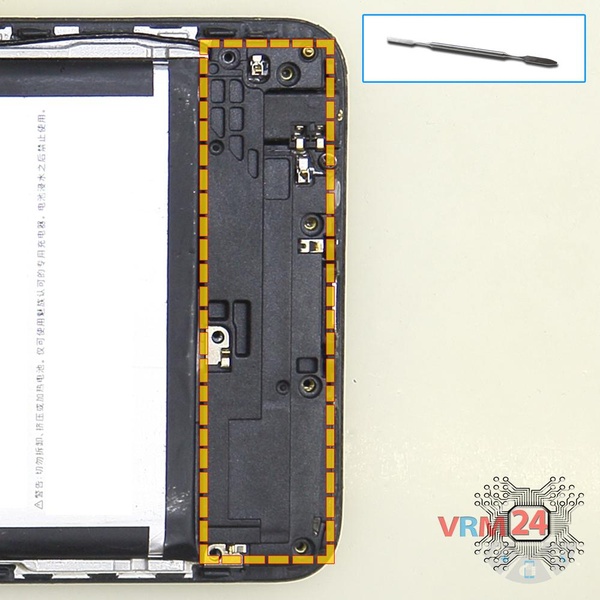

Force e remova o conjunto da campainha (alto-falante).

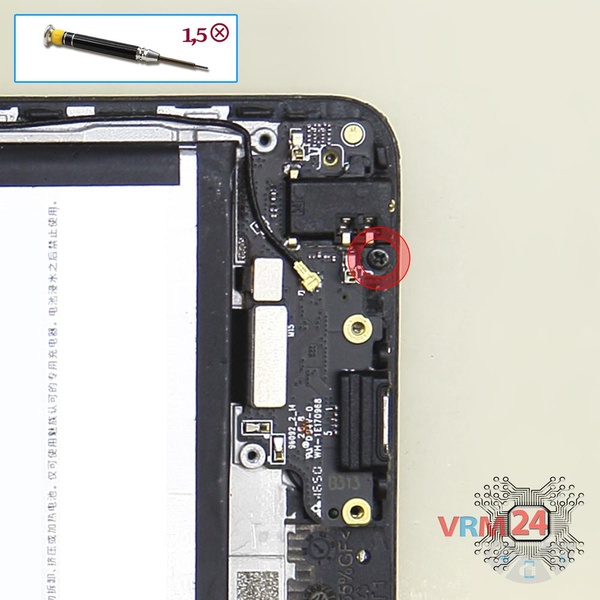

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 1 parafuso no PCB inferior.

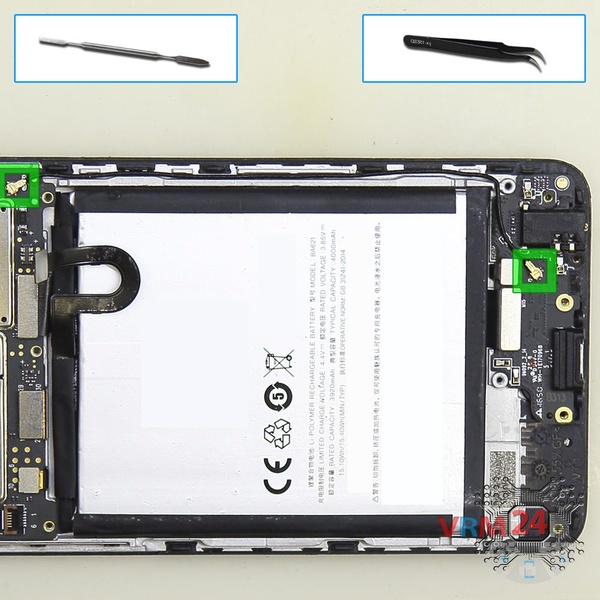

Desconecte os conectores e remova o & nbsp; cabo coaxial.

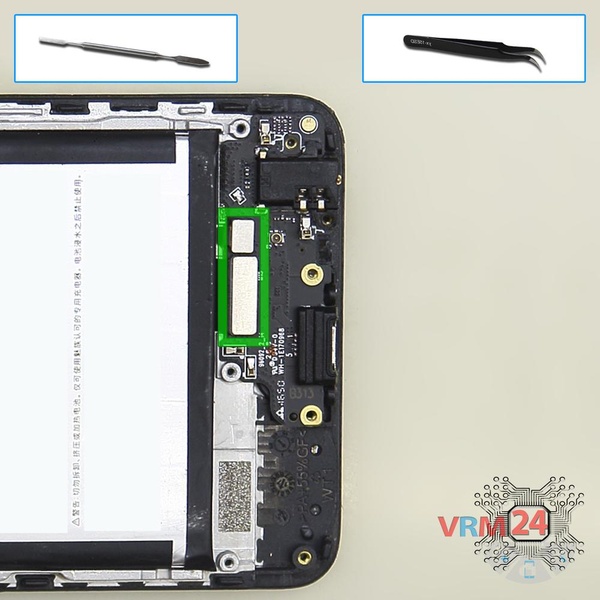

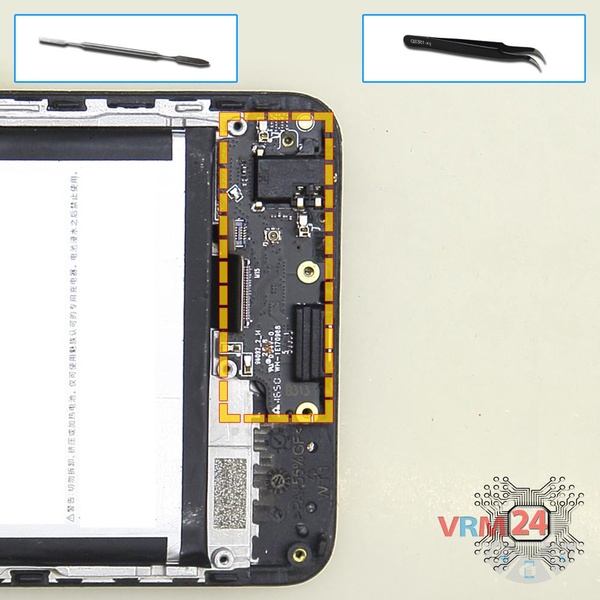

Desconecte os conectores do PCB inferior.

Remova o PCB.

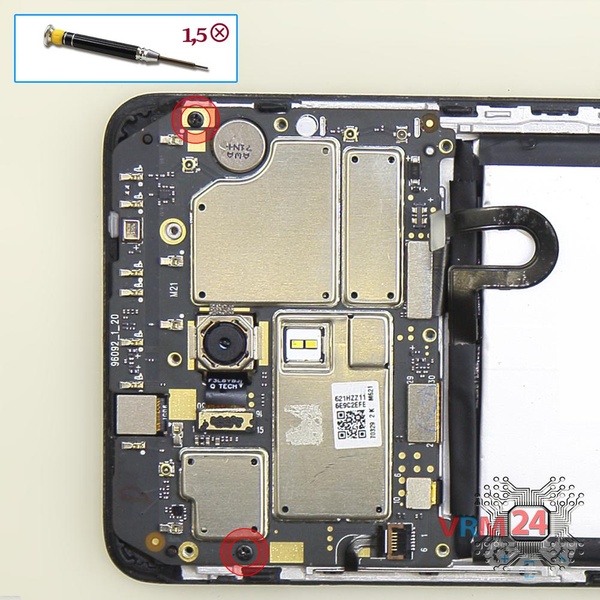

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 2 & nbsp; parafusos na placa de circuito impresso.

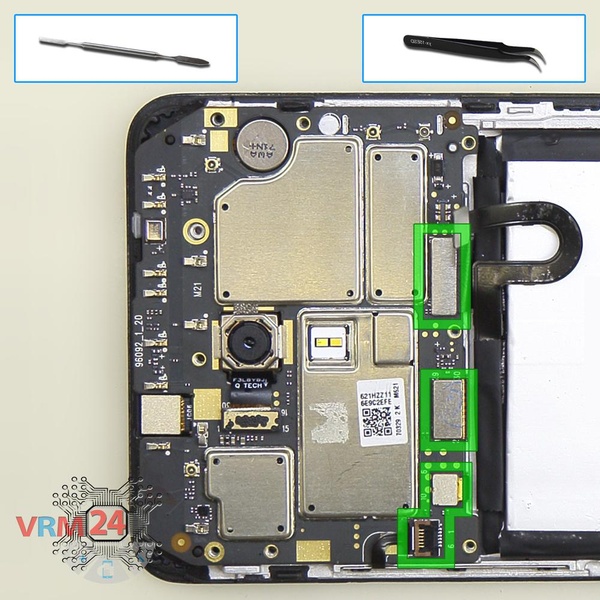

Desconecte os conectores do PCB.

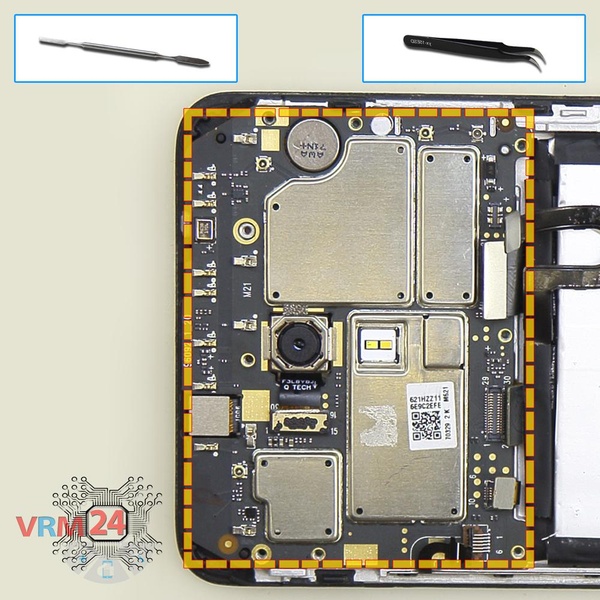

Remova o PCB.

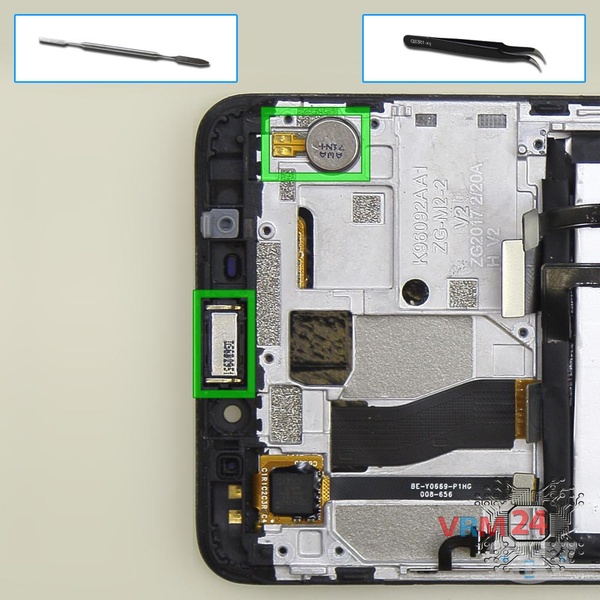

Force e remova o fone de ouvido (alto-falante) e o motor de vibração.

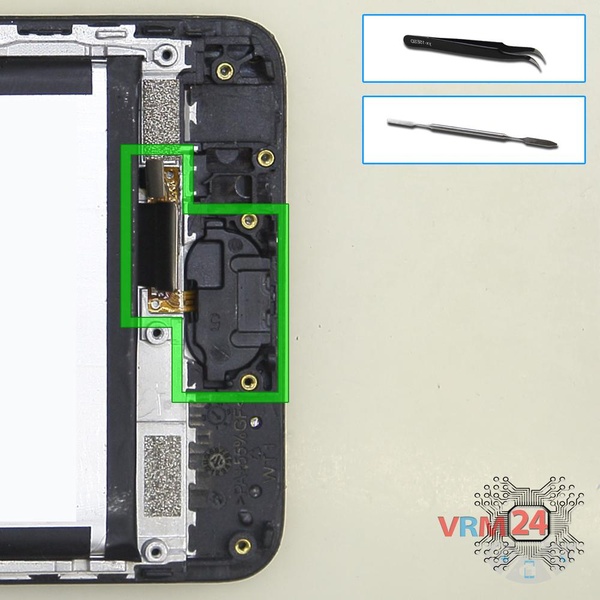

Pry & amp; remova o botão Home.

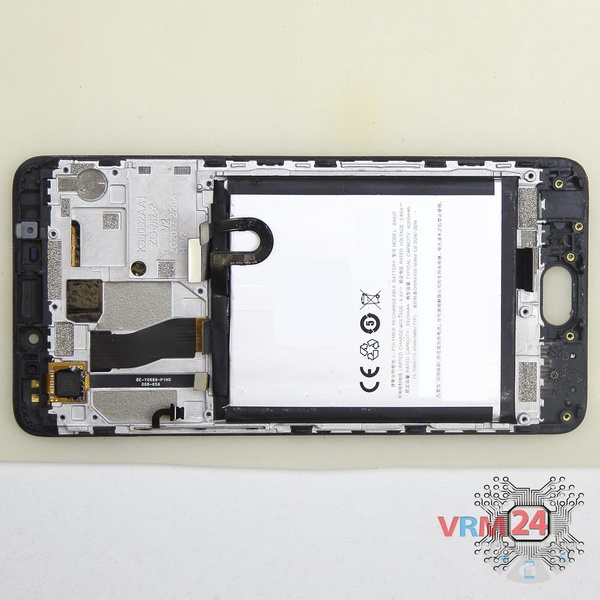

As peças estão na estrutura do módulo de exibição.
