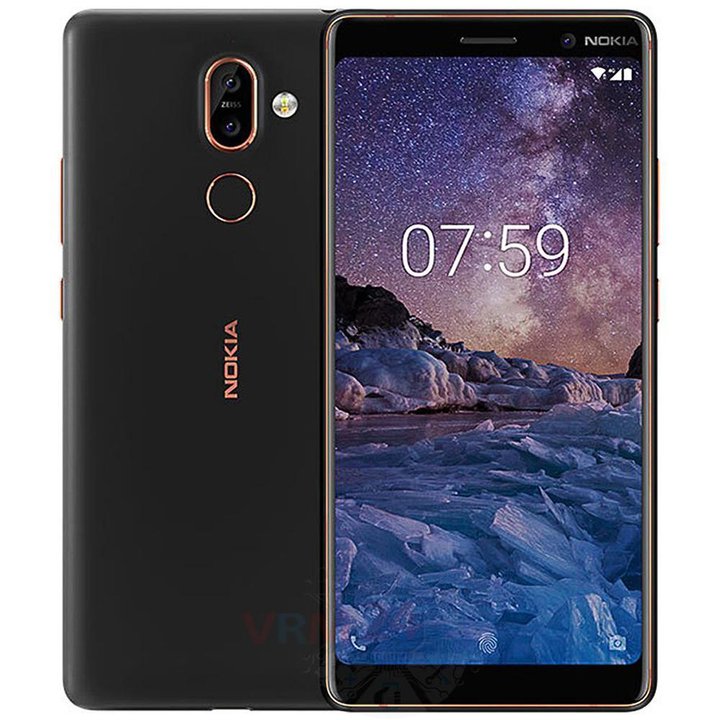

Desmontagem/Reparar do dispositivo mĂłvel Nokia 7 Plus TA-1046 (ĐĐŸĐșĐžŃ 7 ĐĐ»ŃŃ) com a descrição de cada passo e o conjunto de ferramentas necessĂĄrias.
VisualizaçÔes
Curtidas
Compartilhar
Perguntas
Passo 1.

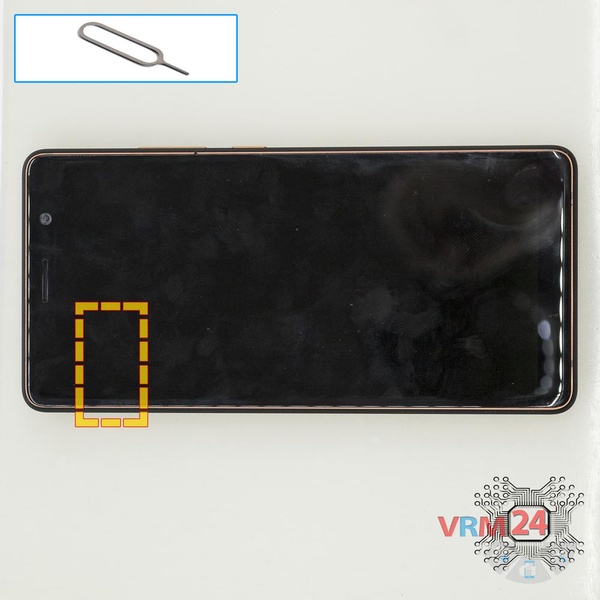

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente para dentro do orifĂcio atĂ© que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartĂŁo de memĂłria (Micro SD) para fora.
â ïž Atenção! A ferramenta deve ser inserida em um orifĂcio na borda da caixa do telefone. NĂŁo pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.
Passo 2.

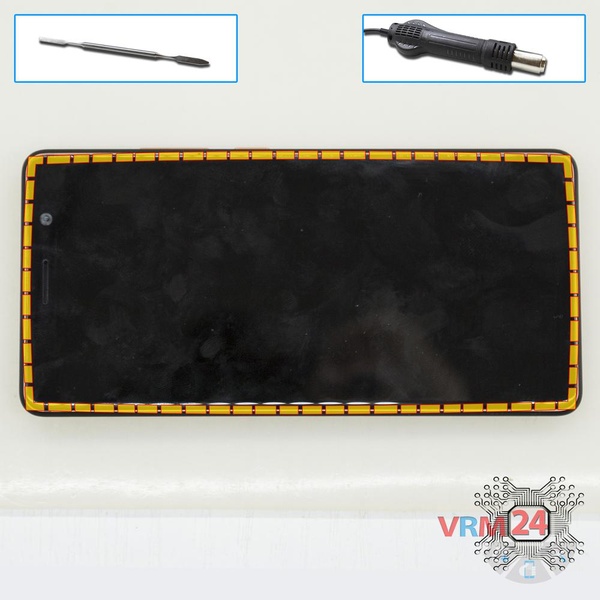

â ïž Atenção! A desmontagem tem no mĂĄximo 3ÂȘ dificuldade pois o processo começa com a desmontagem do mĂłdulo display. Se vocĂȘ nĂŁo tem experiĂȘncia ou nĂŁo tem certeza de suas habilidades, recomendamos que entre em contato com um centro de serviço especializado.
Isso simplificarĂĄ o processo. VocĂȘ pode usar um secador de cabelo domĂ©stico, mas terĂĄ que fazer um bico Ă mĂŁo ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.
âčïž A superfĂcie do mĂłdulo de exibição deve ser aquecida para amolecer o adesivo embaixo. A temperatura aproximada de aquecimento Ă© de 50°C; C / 125° F.
Use um filme plĂĄstico fino ou palheta para separação. Para facilitar o processo, vocĂȘ pode usar ĂĄlcool isopropĂlico. Muitas vezes Ă© mais difĂcil passar a ferramenta entre as partes a serem divididas. Escolha a borda mais distante dos cabos ou botĂ”es FFC.
Não use uma alavanca ou qualquer força para separação que possa danificar os elementos internos.
O processo pode ser visto em nosso vĂdeo na Ăntegra e em detalhes, ao final das instruçÔes.
Passo 3.
Usando uma chave de fenda Phillips 1,5 mm PH #000, desparafuse um parafuso e remova o suporte que prende os conectores.
Passo 4.

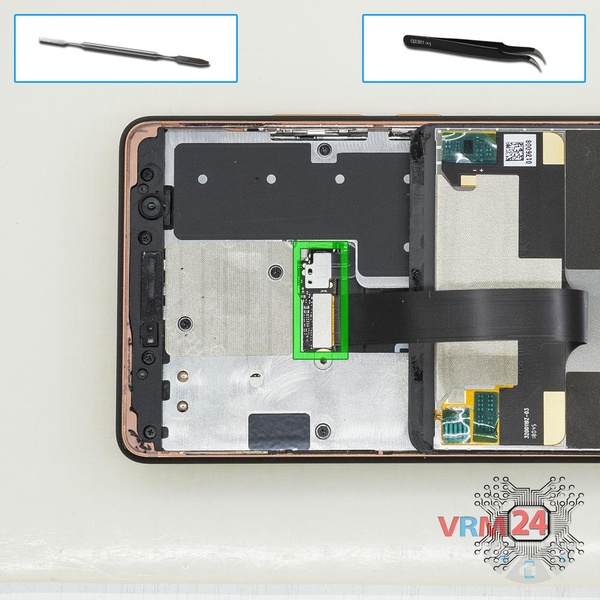

Desconecte o conector do módulo de exibição, o conector da bateria e remova o módulo de exibição.
Desligue o conector da bateria o mais rĂĄpido possĂvel. Ă melhor usar uma ferramenta nĂŁo metĂĄlica ou de plĂĄstico para evitar danos.
âčïž O modelo Nokia 7 Plus TA-1046 possui uma bateria HE346 com capacidade de 3800 mAh (tambĂ©m conhecida como bateria recarregĂĄvel).
â ïž Ă altamente recomendĂĄvel desconectar o conector para evitar possĂveis curtos-circuitos durante a desmontagem.
Passo 5.

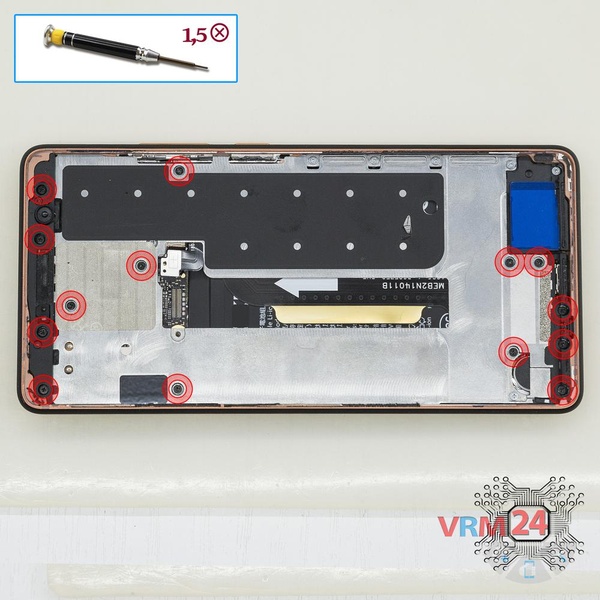

Usando uma chave de fenda Phillips 1,5 mm PH #000, desparafuse 14 parafusos.
Passo 6.

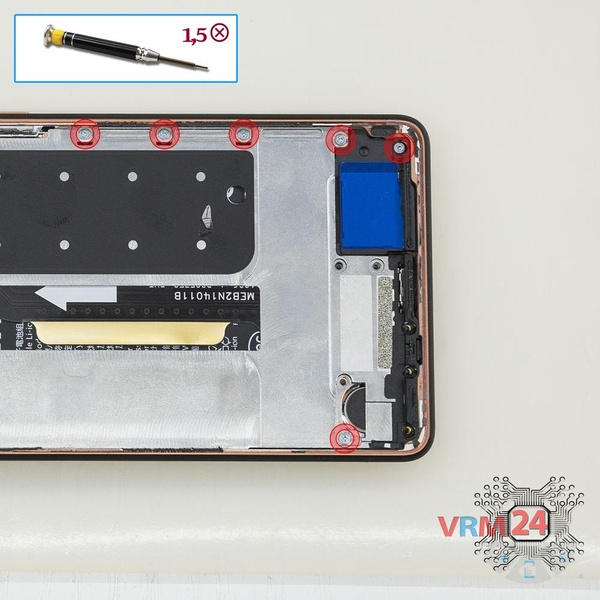

Usando uma chave de fenda Phillips 1,5 mm PH #000, desparafuse seis parafusos.
Passo 7.

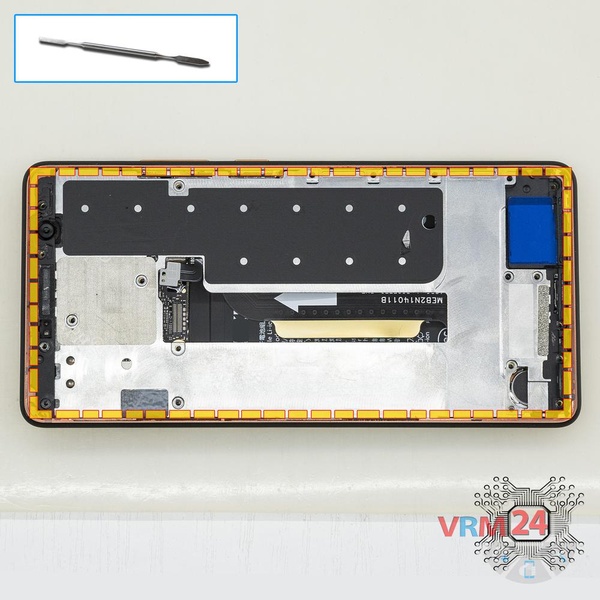

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa do meio com um alto-falante do fone de ouvido e almofadas e faixas de antena. A tampa do meio protege a placa de circuito impresso (PCB).
Tente levantar a tampa pelas bordas e nĂŁo empurre nada muito para dentro, para nĂŁo quebrar acidentalmente ou causar curto-circuito em qualquer coisa na placa de circuito.
Passo 8.

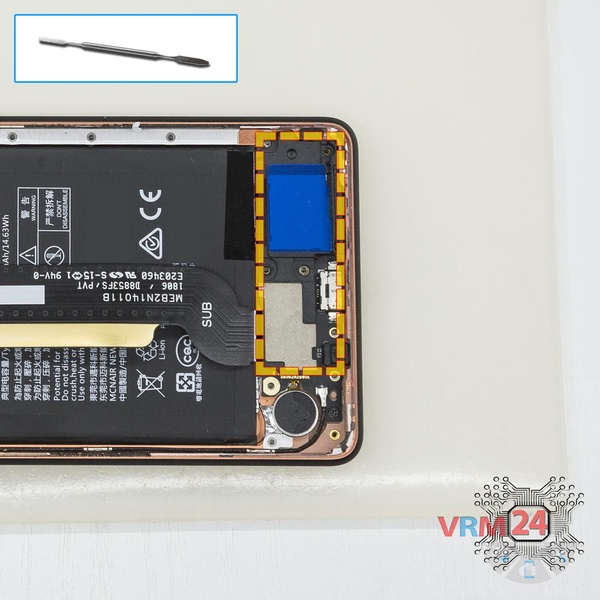

Erga a borda e remova o conjunto do alto-falante com as antenas.
Passo 9.

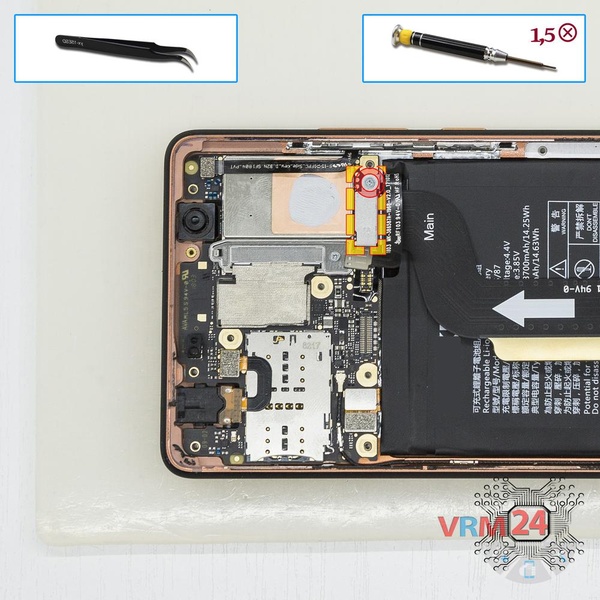

Usando uma chave de fenda Phillips 1,5 mm PH #000, desparafuse um parafuso e remova o suporte que prende o conector do cabo interno da placa.
Passo 10.

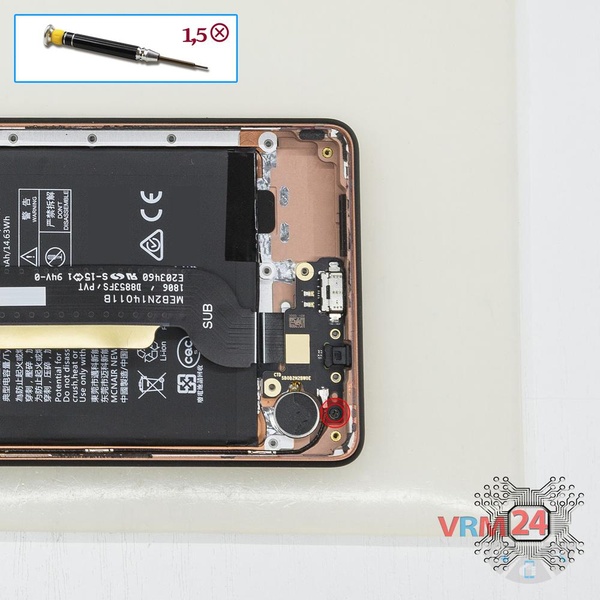

Usando uma chave de fenda Phillips 1,5 mm PH #000, desparafuse um pequeno parafuso.
Passo 11.

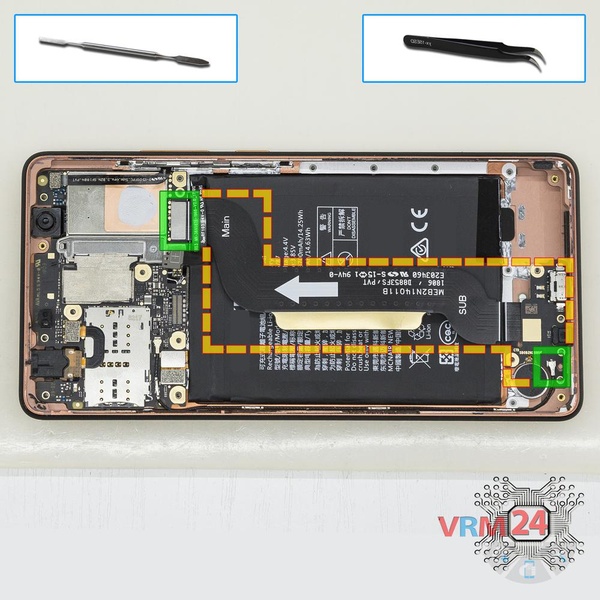

Desconecte o conector do cabo coaxial, cabo da subtela interna da placa.
Depois disso, podemos remover a placa secundĂĄria com um cabo entre placas.
Remova a placa secundĂĄria. Pode ser colado na moldura com fita metalizada, entĂŁo para facilitar o processo, a subplaca pode ser um pouco aquecida.
A placa secundåria também pode ser presa com acessórios como travas ou ganchos, tenha cuidado.
âčïž A placa secundĂĄria contĂ©m uma porta de carregamento (Micro-USB), microfone, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.
â ïž NĂŁo Ă© necessĂĄrio inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.
Passo 12.

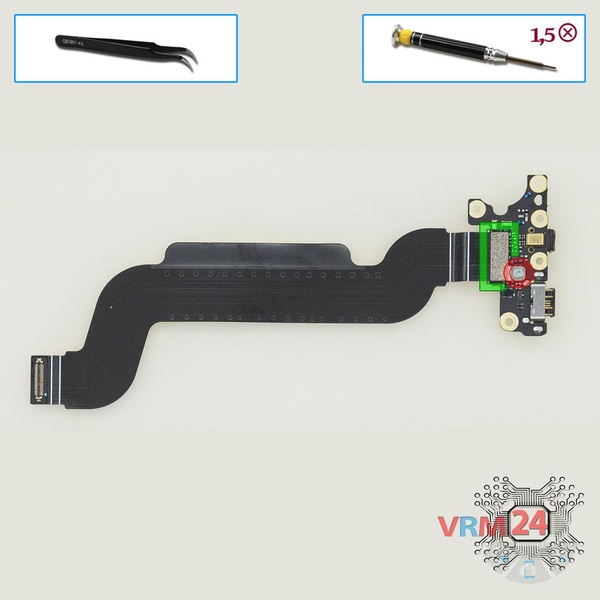

Usando uma chave de fenda Phillips 1,5 mm PH #000, desparafuse um parafuso, desconecte o conector e remova o cabo interno da placa.
Passo 13.

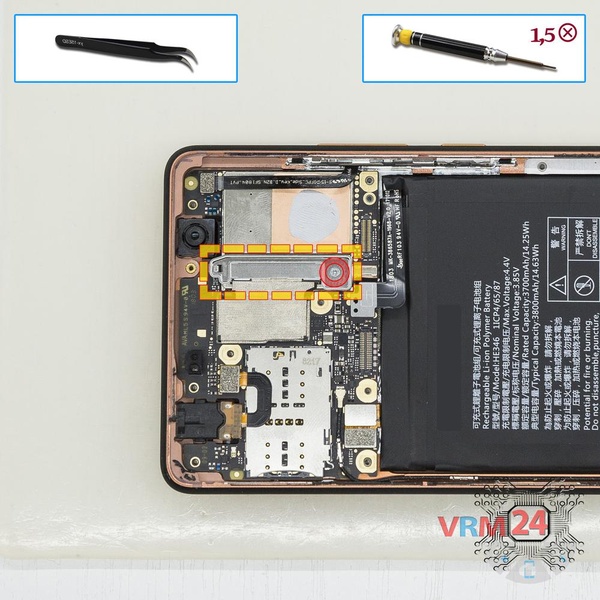

Usando uma chave de fenda Phillips 1,5 mm PH #000, desparafuse um parafuso e remova o suporte que prende os conectores das cĂąmeras traseiras.
Passo 14.

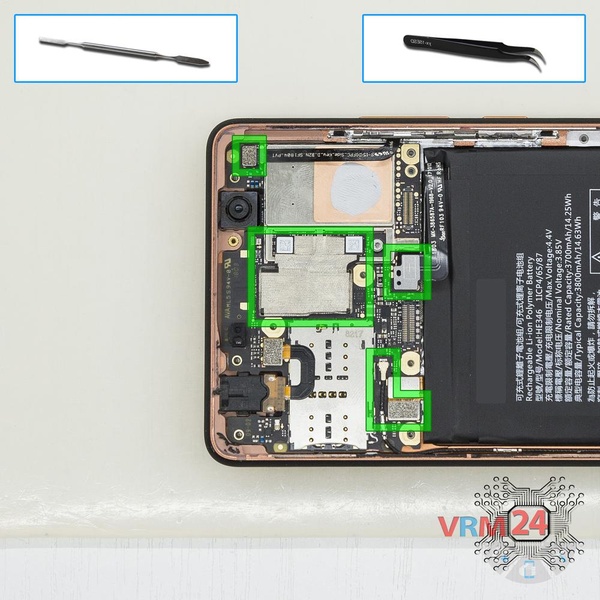

Desligue os conectores da placa-mĂŁe e remova o conjunto das duas cĂąmeras traseiras.
Passo 15.

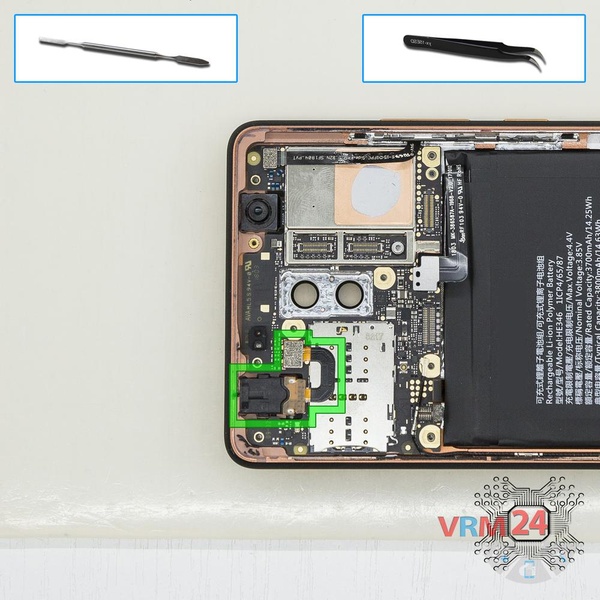

Desconecte o conector na placa-mĂŁe e remova o soquete do fone de ouvido.
Passo 16.

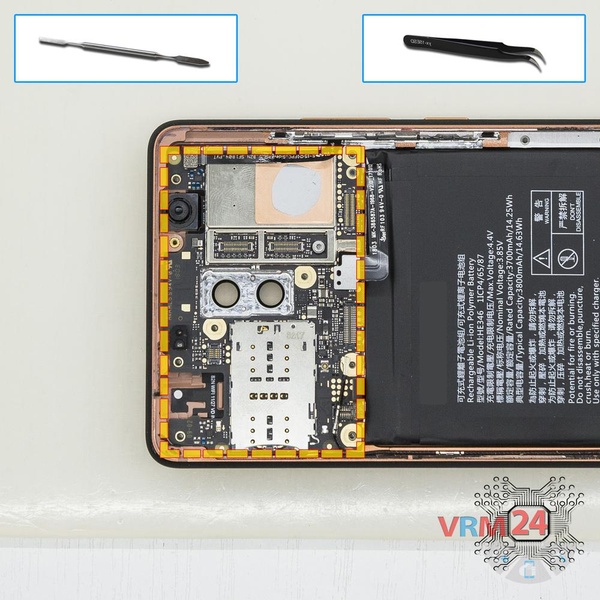

Remova cuidadosamente a placa de circuito impresso. Não hå necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.
A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.
â ïž NĂŁo dobre a placa de circuito ao removĂȘ-la ou empurre ferramentas sob ela. Sem o seu conhecimento, vocĂȘ pode danificar componentes ou cabos por dentro.
Passo 17.

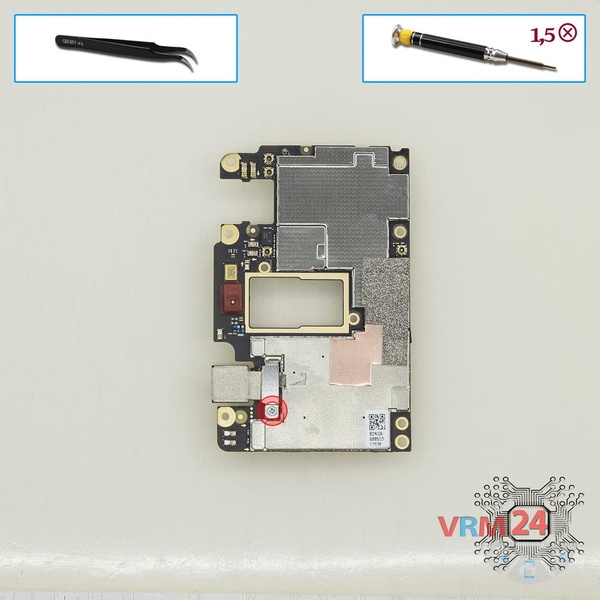

Usando uma chave de fenda Phillips 1,5 mm PH #000, desparafuse um parafuso e remova o suporte que prende o conector da cĂąmera frontal.
Passo 18.

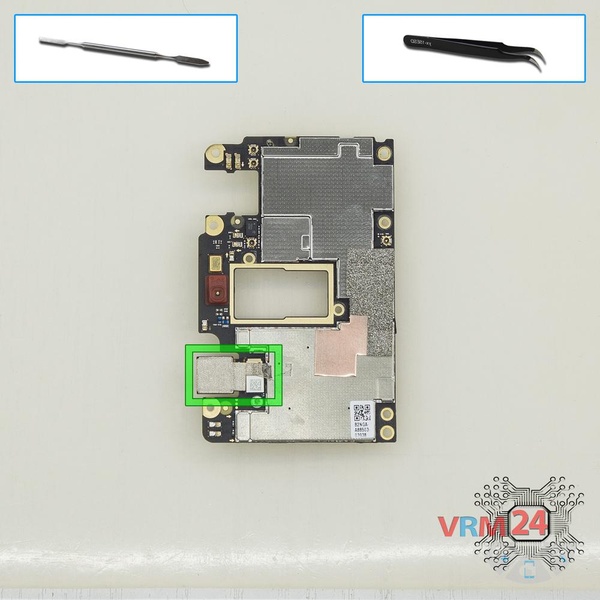

Desconecte o conector na placa-mĂŁe e remova a cĂąmera frontal (selfie).
Se tiver uma pergunta, pergunte-nos e tentaremos responder com o mĂĄximo de detalhes possĂvel. Se este artigo foi Ăștil, por favor avalie.
