Desmontagem/Reparar do dispositivo móvel Nokia C7 RM-675 (Nokia C7-00) com a descrição de cada passo e o conjunto de ferramentas necessárias.

8253

Visualizações

—

Compartilhar

6

Perguntas

Vadim Popoff

Vadim Popoff

Autor, Gestor de conteĂşdos

Especialista em criação de conteúdos, distribuição e gestão de conteúdos.

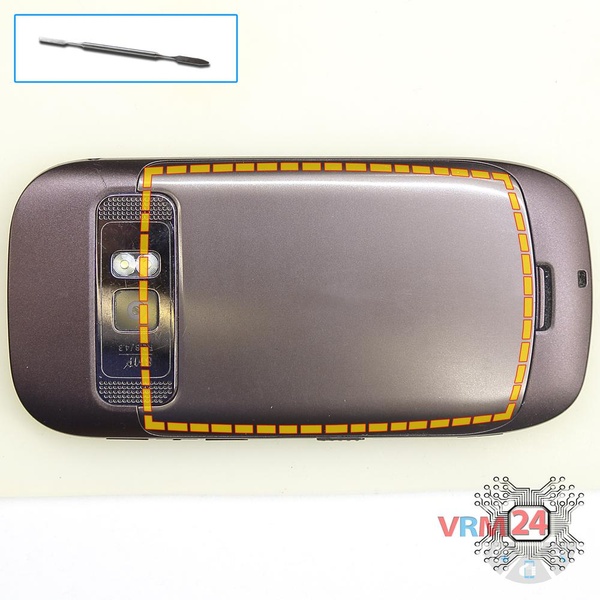

Abrir a tampa traseira

Passo 1.

Abrir a tampa traseira

Abra a contracapa.

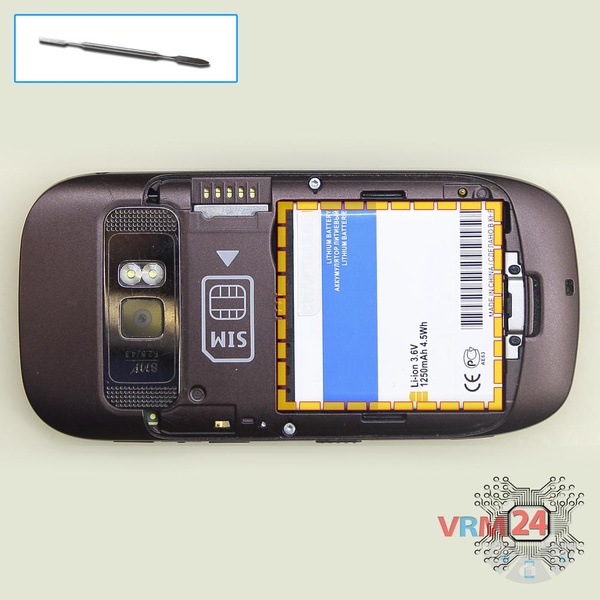

Retirar a bateria

Passo 2.

Retirar a bateria

Levante e remova a bateria.

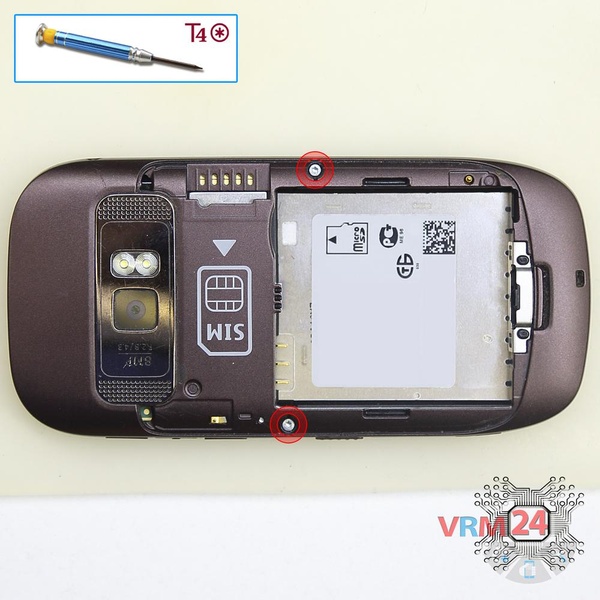

Desaparafusar os parafusos

Passo 3.

Desaparafusar os parafusos

Usando uma chave de fenda (hex T4), desaperte 2 & nbsp; parafusos da estrutura do telefone.

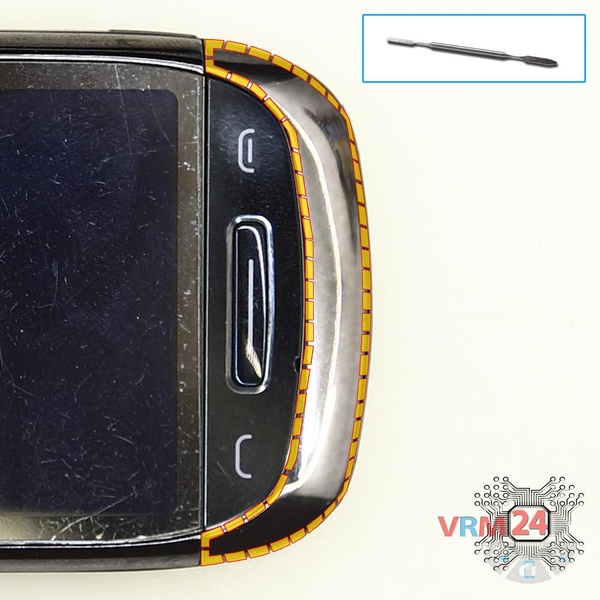

Abrir a tampa

Passo 4.

Abrir a tampa

Pry & amp; remova a tampa inferior.

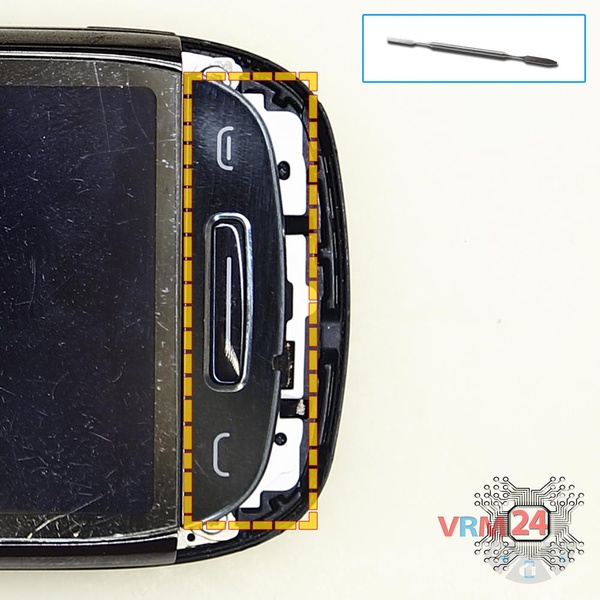

Retirar os botões

Passo 5.

Retirar os botões

Remova os botões.

Desaparafusar os parafusos

Passo 6.

Desaparafusar os parafusos

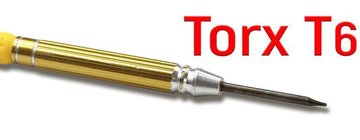

Usando uma chave de fenda (hex T6), desaperte 2 & nbsp; parafusos na parte inferior.

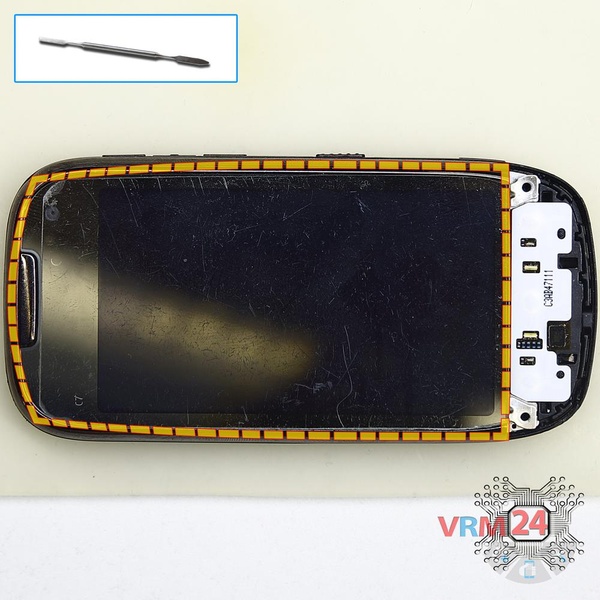

Abra a tela sensĂ­vel ao toque

Passo 7.

Abra a tela sensĂ­vel ao toque

Vire a tela sensĂ­vel ao toque. & nbsp;

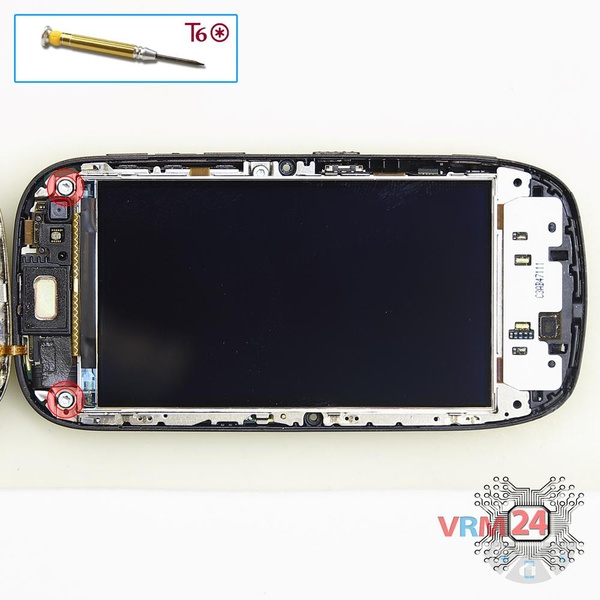

Desaparafusar os parafusos

Passo 8.

Desaparafusar os parafusos

Usando uma chave de fenda (hex T6), desaperte 2 & nbsp; parafusos na parte superior.

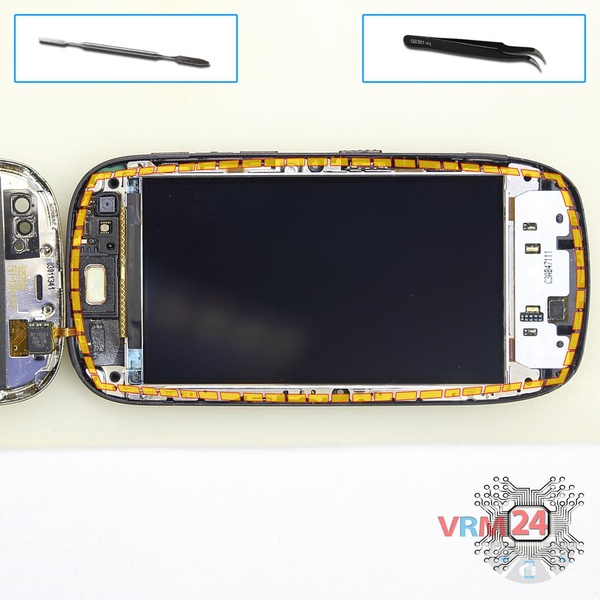

Vire a placa

Passo 9.

Vire a placa

Vire a moldura com a tela.

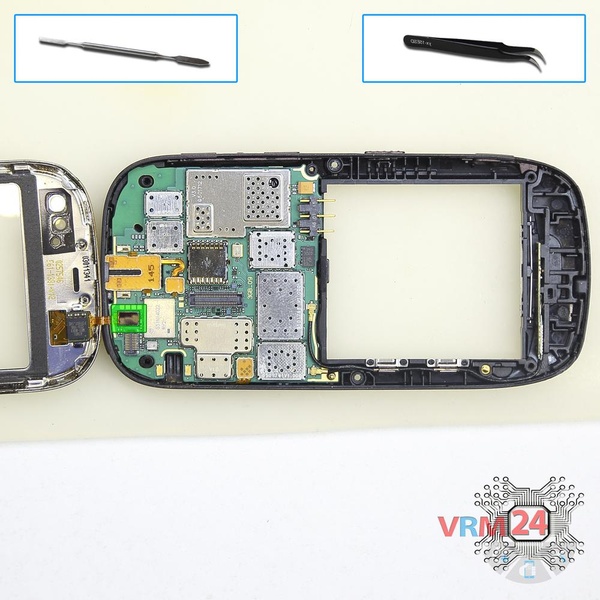

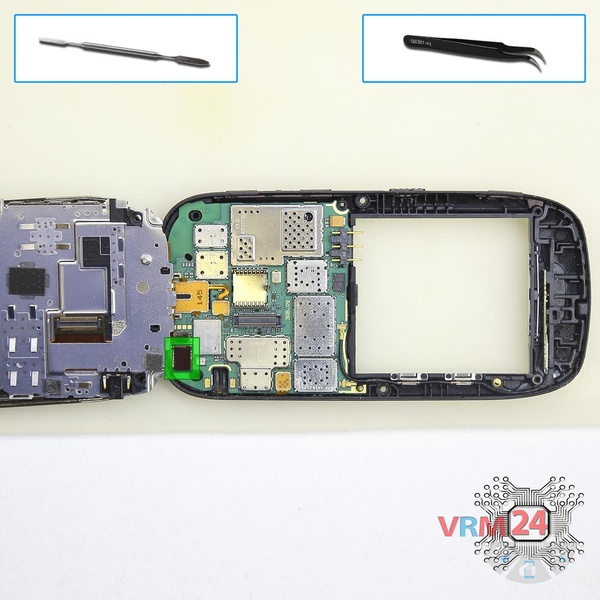

Desligar o conector

Passo 10.

Desligar o conector

Desconecte o & nbsp; conector da tela.

Desligar o conector

Passo 11.

Desligar o conector

Desconecte o conector da tela de toque.

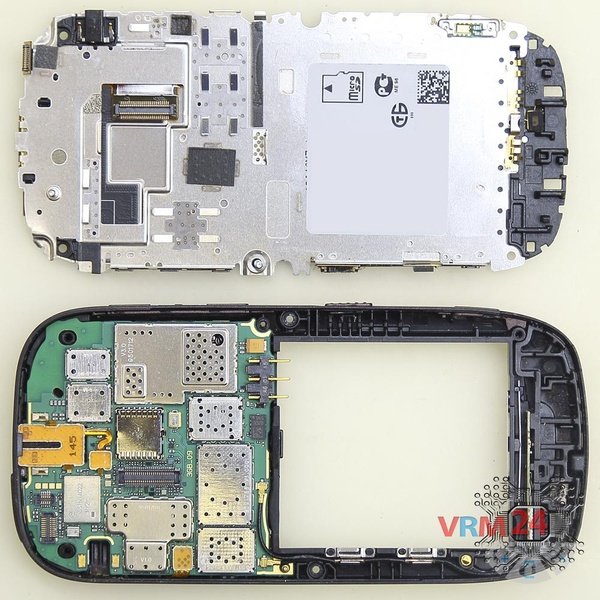

Na moldura de ecrĂŁ permaneceu

Passo 12.

Na moldura de ecrĂŁ permaneceu

Os quadros com display e PCB

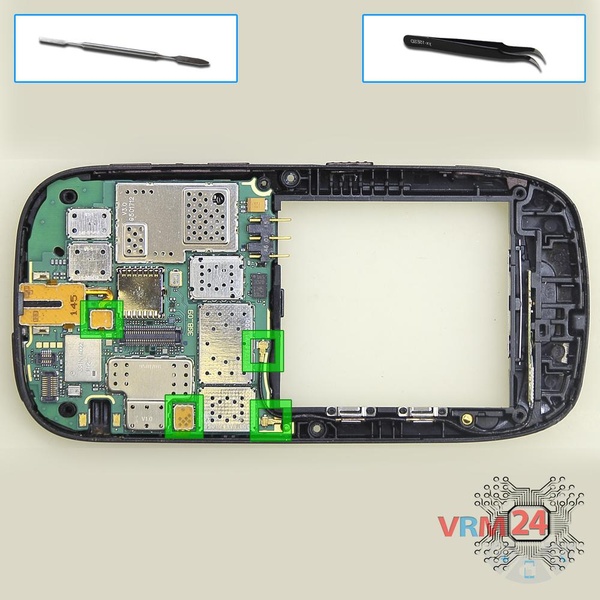

Desconectar os conectores

Passo 13.

Desconectar os conectores

Desconecte os conectores do PCB.

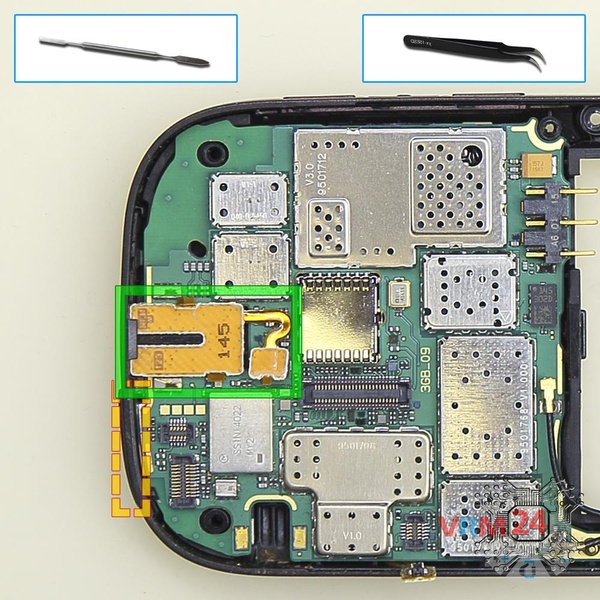

Remova a porta do fone de ouvido

Passo 14.

Remova a porta do fone de ouvido

Desconecte o conector do PCB e remova o conector / soquete do fone de ouvido.

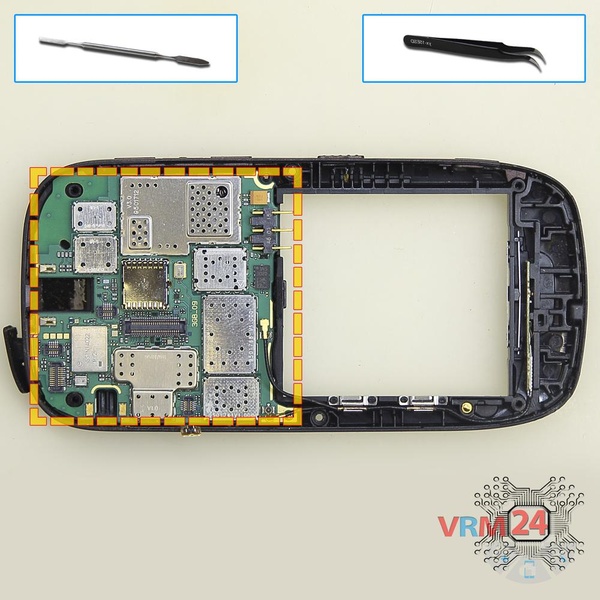

Retirar a placa-mĂŁe

Passo 15.

Retirar a placa-mĂŁe

Remova o PCB.

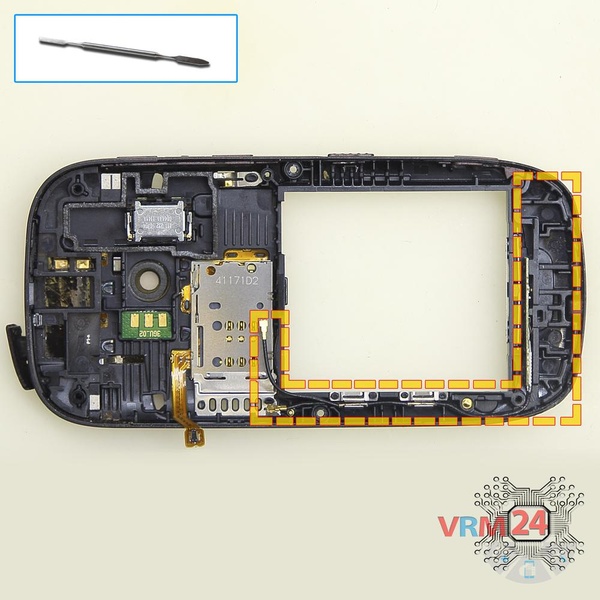

Retirar o cabo coaxial

Passo 16.

Retirar o cabo coaxial

Remova a parte com cobles coaxiais.

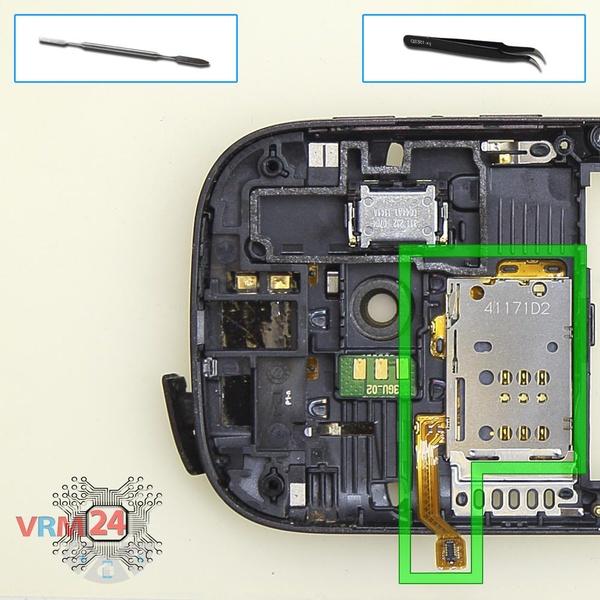

Retirar o titular do cartĂŁo

Passo 17.

Retirar o titular do cartĂŁo

Remova o suporte do cartĂŁo Sim.

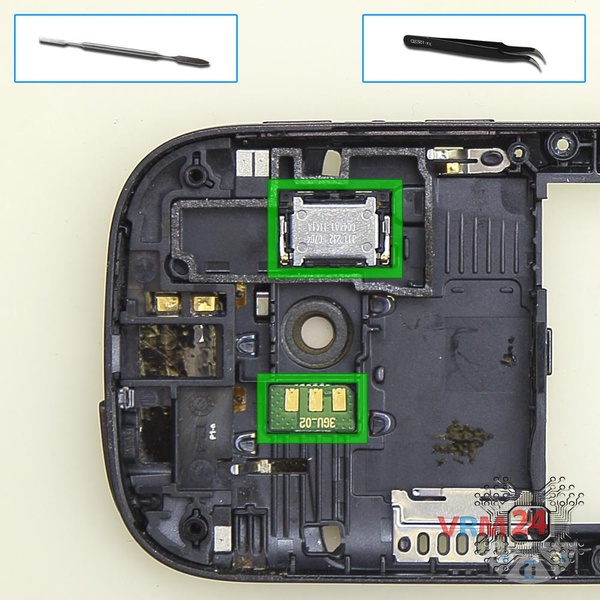

Retirar o altifalante

Passo 18.

Retirar o altifalante

Force e remova o alto-falante e a placa de flash.

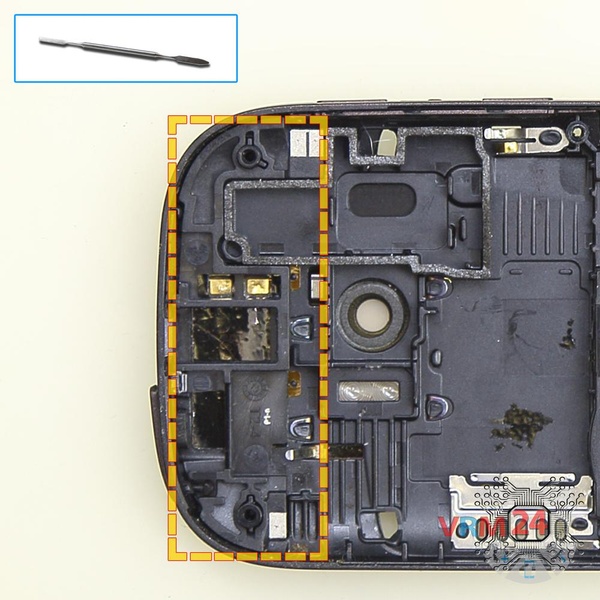

Remova a moldura

Passo 19.

Remova a moldura

Remova a moldura.

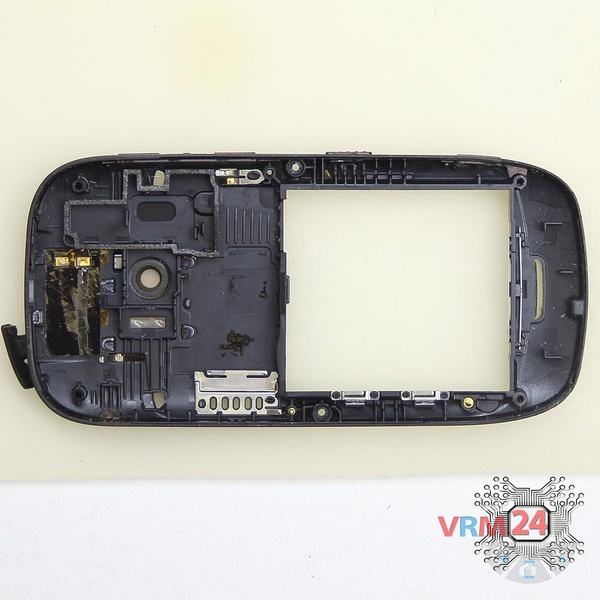

Na capa do meio

Passo 20.

Na capa do meio

O quadro do meio.

Evgenii Kuzmin

Evgenii Kuzmin

Serviço de manutenção sénior e engenheiro de reparação
A desmontagem e a reparação têm dificuldade hard e demoram aproximadamente 8 minutos. O nosso manual é adequado para todos os modelos Nokia C7 RM-675 or Nokia C7-00 comercializados em diferentes países.
#instruções #Nokia #Nokia C7 RM-675
Instruções detalhadas de desmontagem do Nokia C7 RM-675 no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, pergunte-nos e tentaremos responder com o máximo de detalhes possível. Se este artigo foi útil, por favor avalie.
