Desmontagem/Reparar do dispositivo móvel Realme Narzo 30 com a descrição de cada passo e o conjunto de ferramentas necessárias.

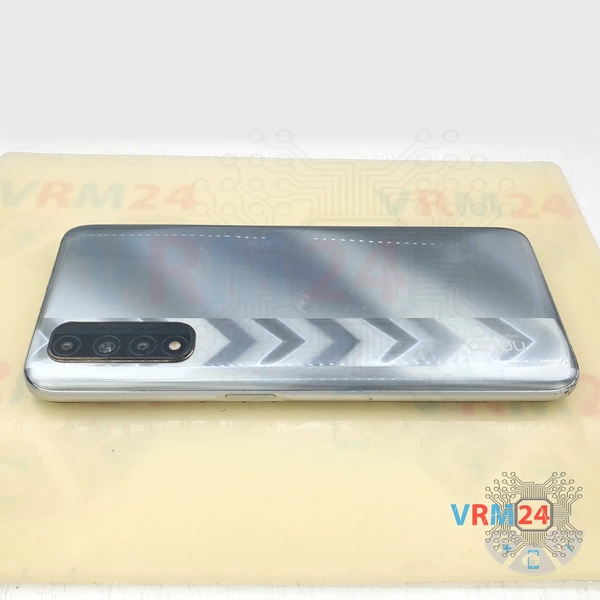

⚠️️ Antes de desmontar, não esqueça de desligar o celular.

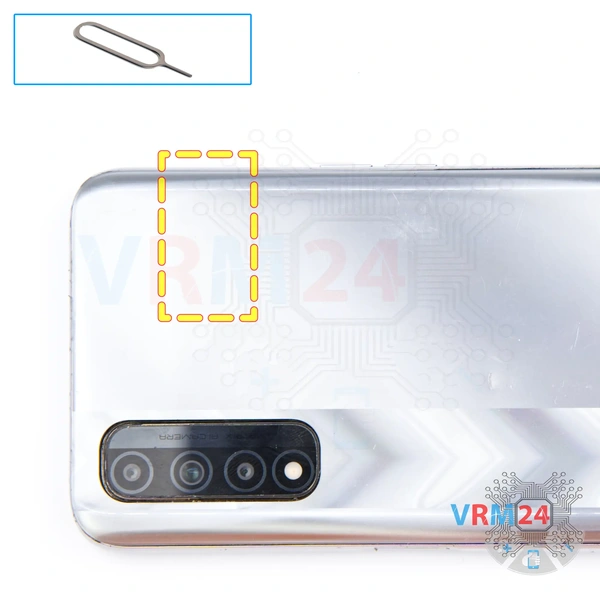

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️️ Atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

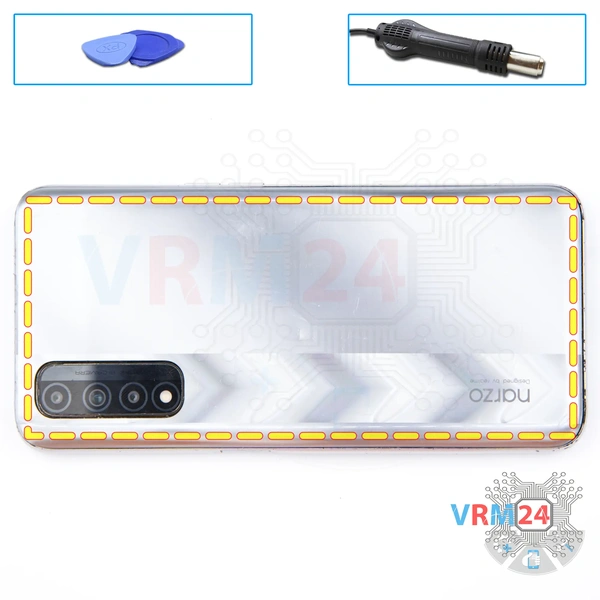

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície da contracapa deve ser aquecida para amolecer o adesivo embaixo. A temperatura aproximada de aquecimento é de 50°C; C / 125° F.

Use um filme plástico fino ou palheta para separação. Para facilitar o processo, você pode usar álcool isopropílico. Muitas vezes é o mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a borda mais distante dos cabos ou botões FFC.

Não use uma alavanca ou qualquer força para separação que possa danificar os elementos internos.

⚠️️ Além disso, a tampa traseira é colada com adesivo ao redor da tampa das câmeras, então tome cuidado!

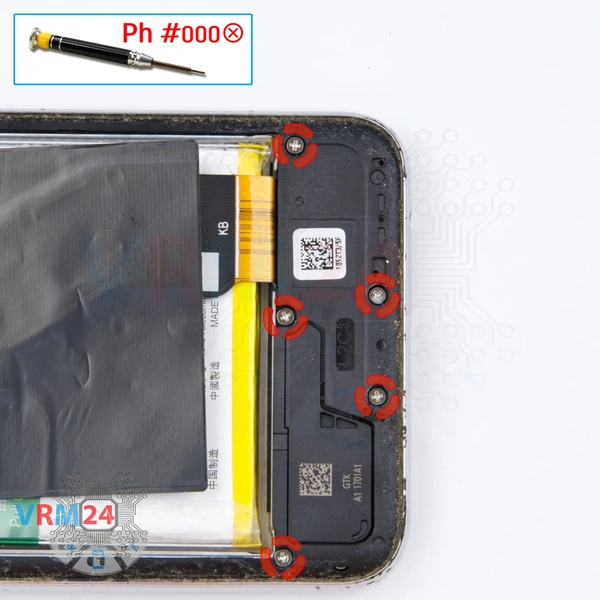

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse os cinco parafusos.

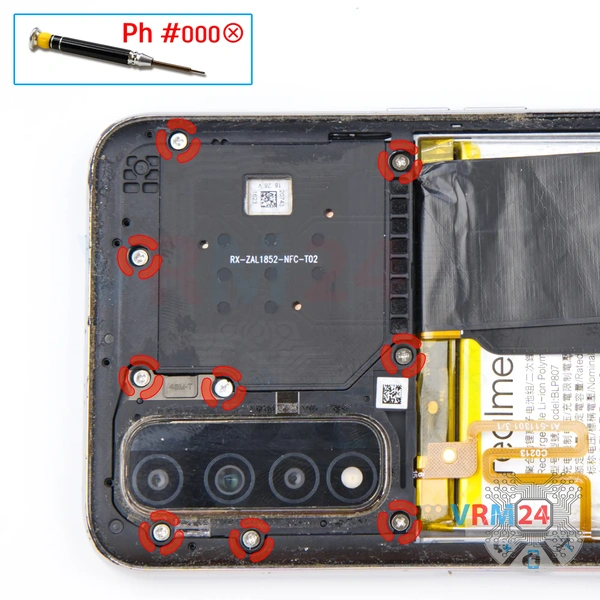

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse os nove parafusos.

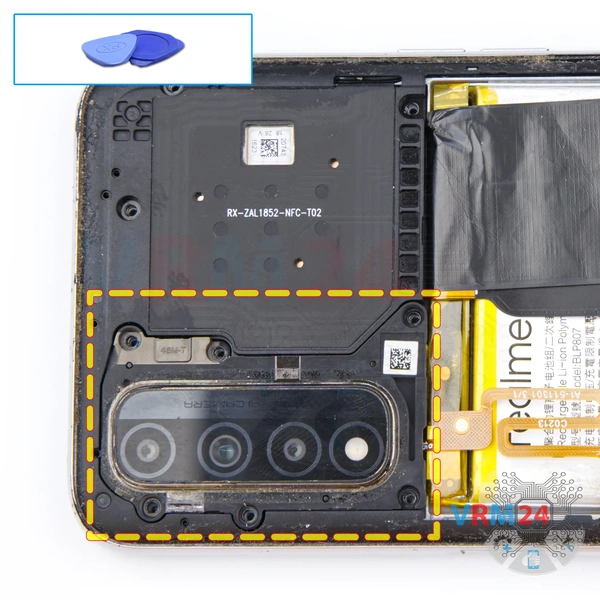

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa que protege as câmeras.

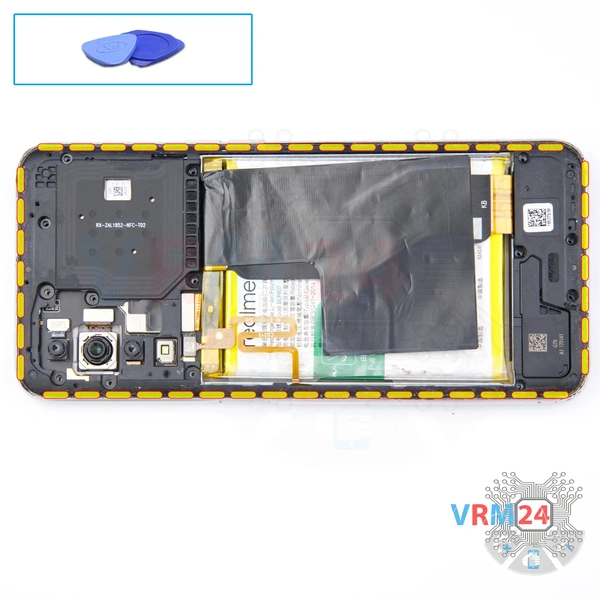

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes, abra e vire a tampa do meio com um sensor de impressão digital e almofadas e faixas de antena. A tampa do meio protege a placa de circuito impresso (PCB).

Tente levantar a tampa pelas bordas e não empurre nada muito para dentro, para não quebrar acidentalmente ou causar curto-circuito em qualquer coisa na placa de circuito.

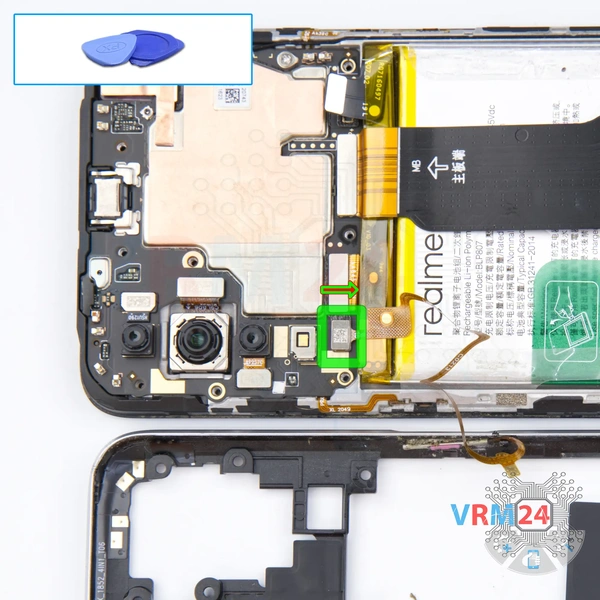

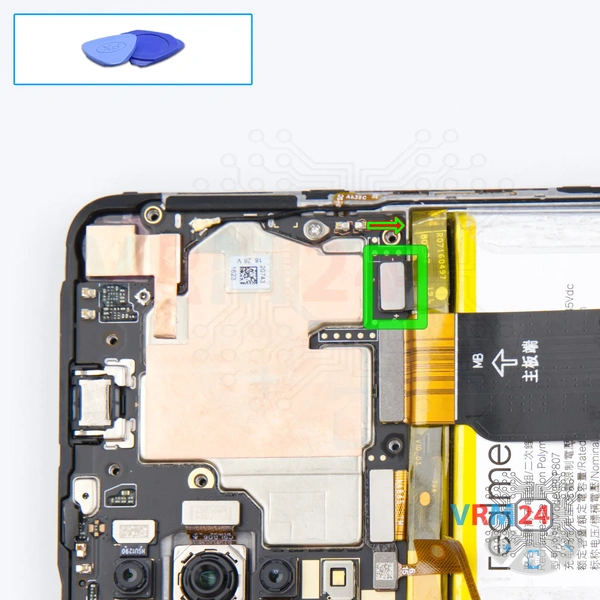

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️️ O modelo Realme Narzo 30 possui uma bateria BLP807 com capacidade de 5000 mAh (também conhecida como bateria recarregável).

⚠️️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Erga o conector do cabo do sensor de impressão digital e remova a tampa do meio.

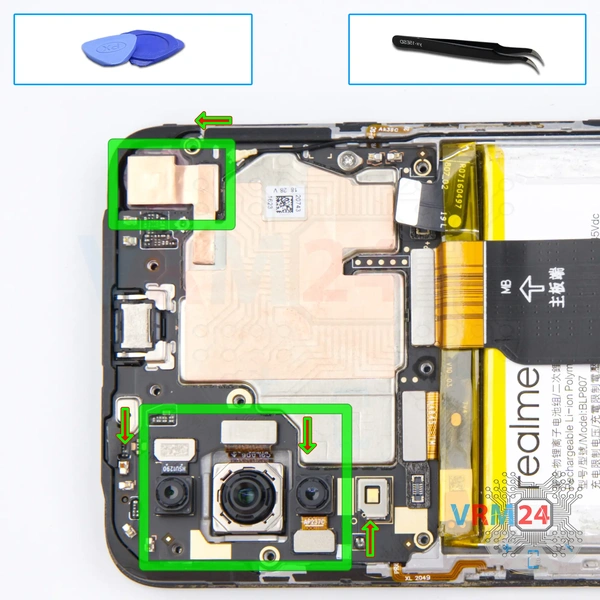

Desconecte os conectores e remova as três câmeras traseiras e uma câmera frontal.

⚠️️ As duas câmeras traseiras são bem parecidas. Lembre-se de sua localização para não confundir ao remontar.

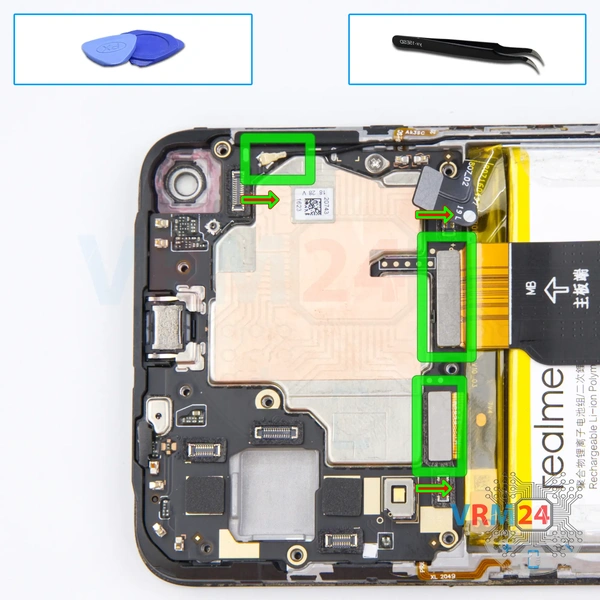

Erga os conectores do cabo do módulo de exibição, cabo entre placas e cabo coaxial.

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

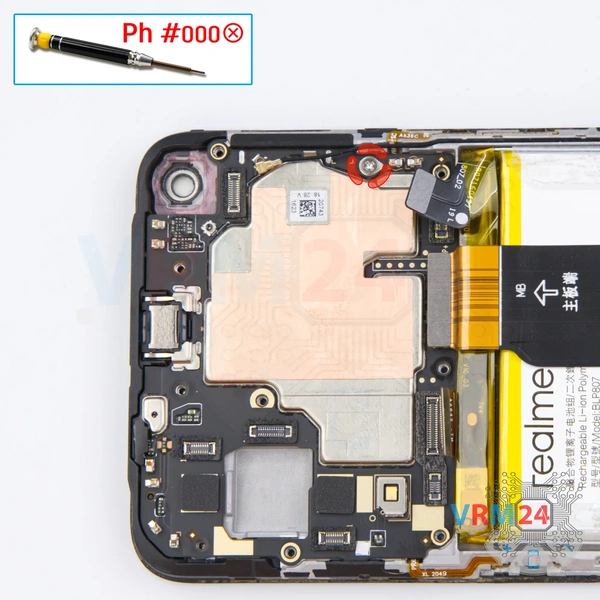

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse um parafuso que prende a placa-mãe.

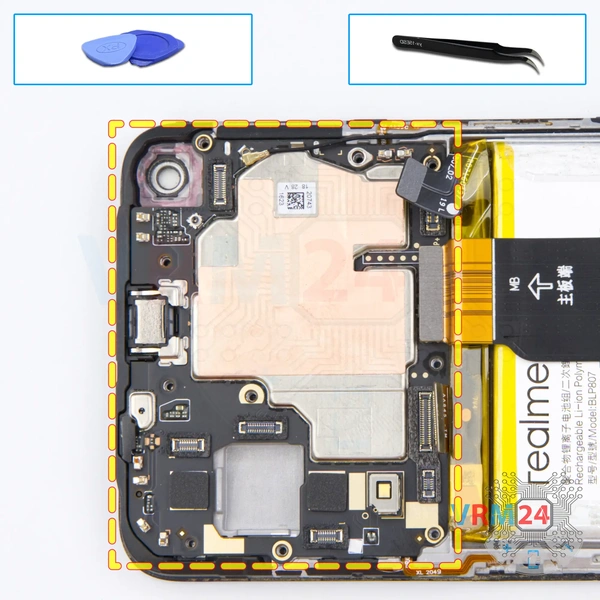

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

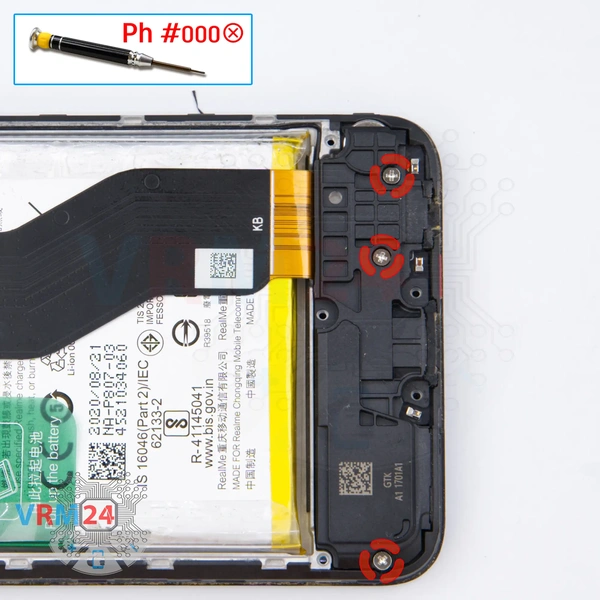

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse os três parafusos.

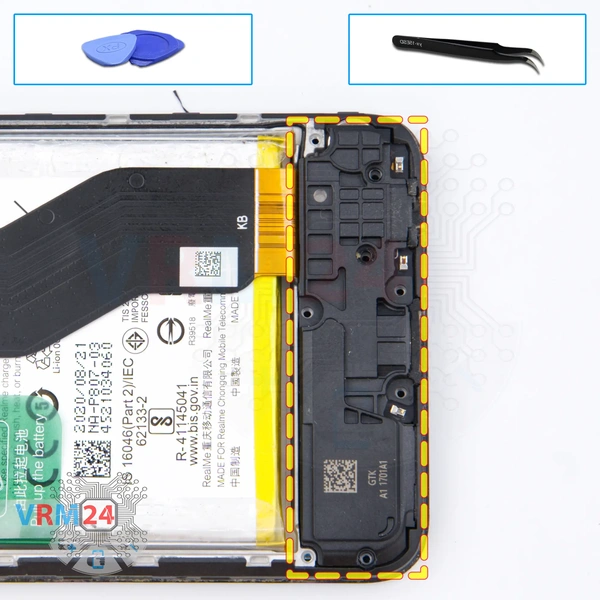

Erga a borda e remova a tampa com o alto-falante.

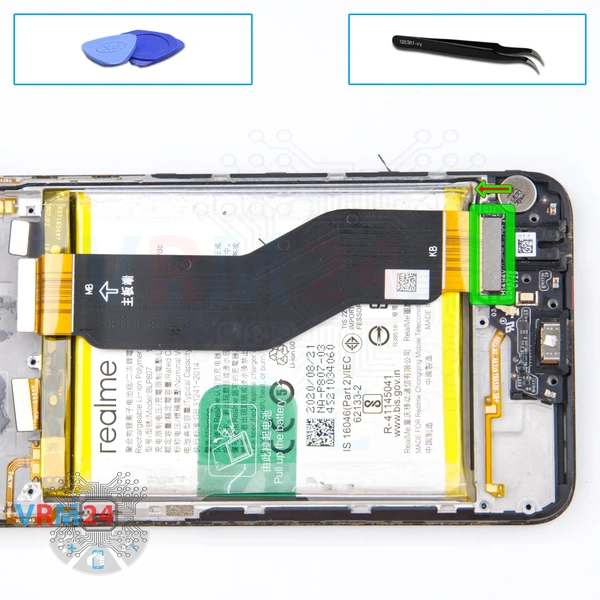

Com cuidado, de preferência pela borda, desconecte o conector e remova o cabo entre as placas que conecta a placa principal à placa secundária (também conhecida como subplaca).

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

ℹ️️ Uma seta no cabo FFC (cabo plano flexível) indica sua posição correta.

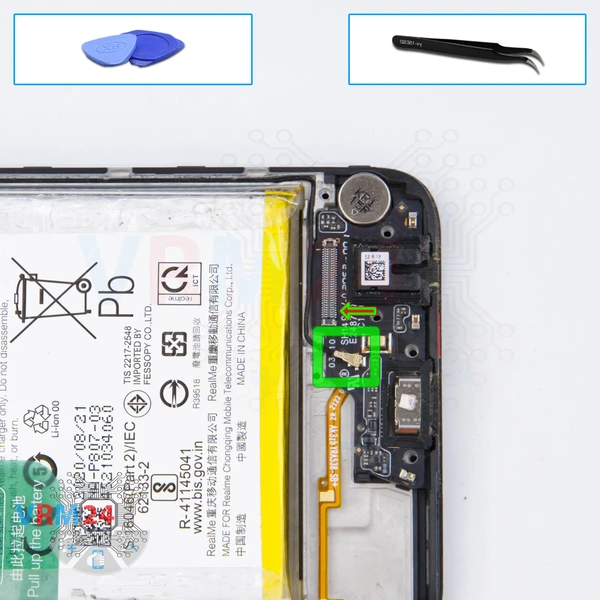

Desligue o conector do cabo coaxial.

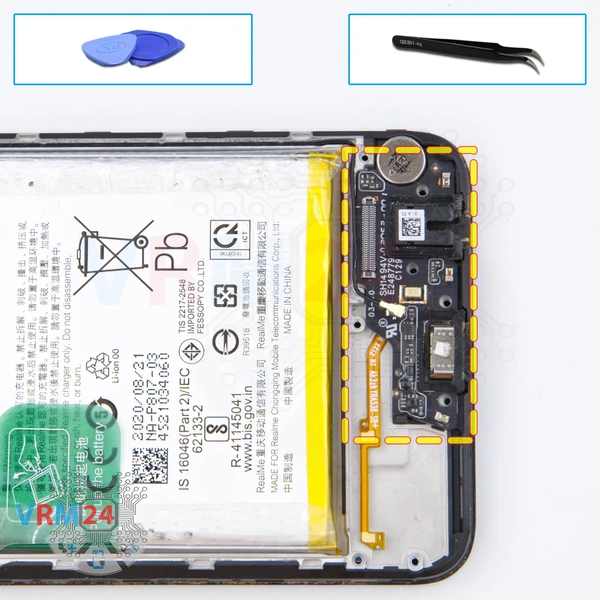

Remova a placa secundária. Pode ser colado na moldura ou preso com acessórios como travas ou ganchos, por isso tome cuidado.

ℹ️️ A placa secundária contém uma porta de carregamento (Micro-USB), microfone, porta de fone de ouvido, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

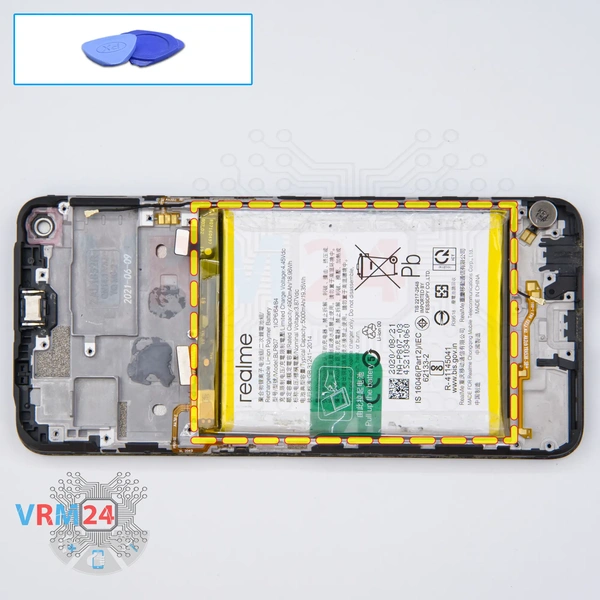

Existe uma guia verde no meio da bateria. Basta segurar a moldura da tela nas laterais, puxar a aba para cima e remover a bateria.

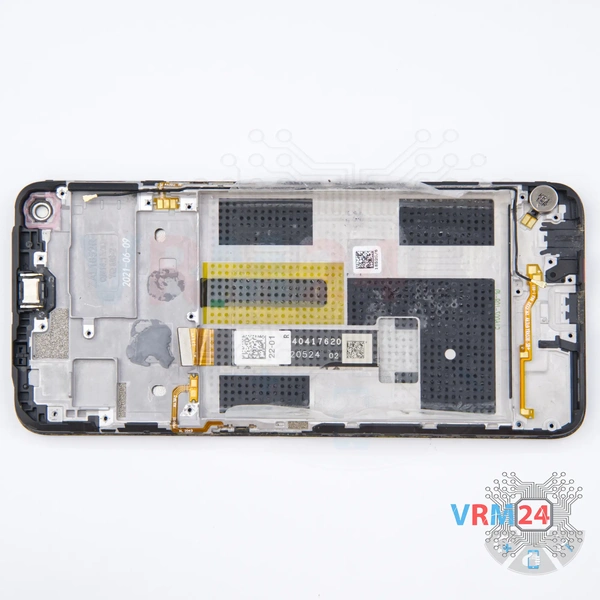

ℹ️️ No quadro da tela permaneceram: o alto-falante do fone de ouvido, cabo coaxial, botões laterais e motor de vibração.
