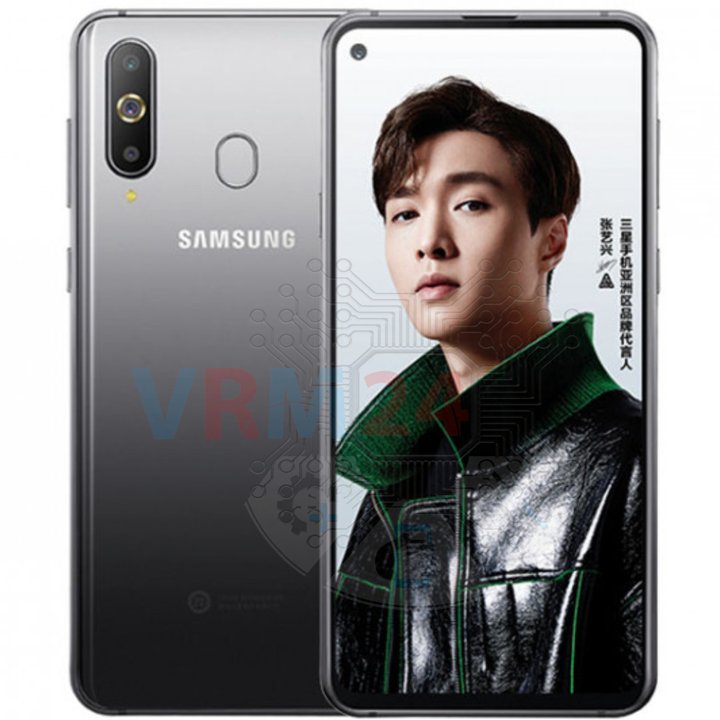

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy A9 Pro (2019) SM-G887 (Samsung Galaxy A8s SM-G8870) com a descrição de cada passo e o conjunto de ferramentas necessárias.

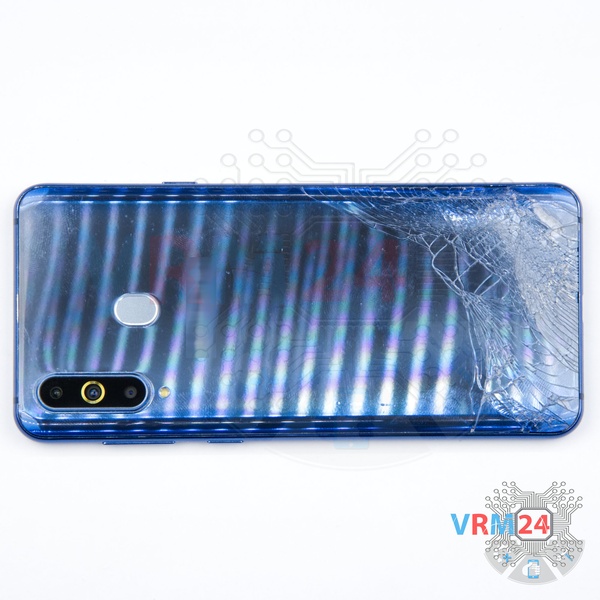

⚠ Antes de desmontar, não se esqueça de desligar o telefone.

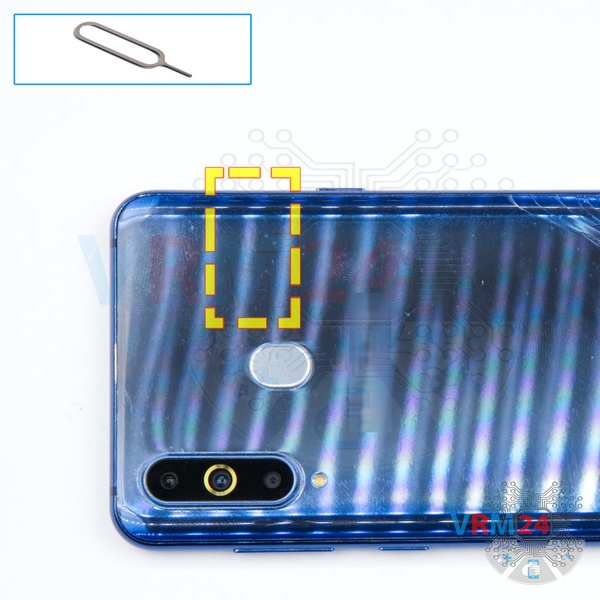

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Pode quebrar o mecanismo de ejeção da bandeja.

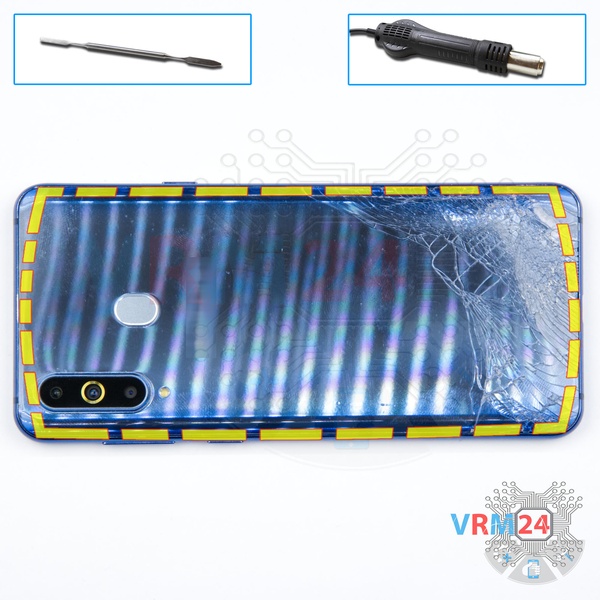

Recomendamos usar um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Vai simplificar o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo embaixo. A temperatura de aquecimento aproximada é de 50° C/125° F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Muitas vezes é mais difícil passar a ferramenta entre as partes a serem divididas. Escolha a borda distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

Não deixe o líquido entrar no smartphone.

O processo pode ser visto em nosso vídeo na íntegra, bem como em detalhes, no final das instruções.

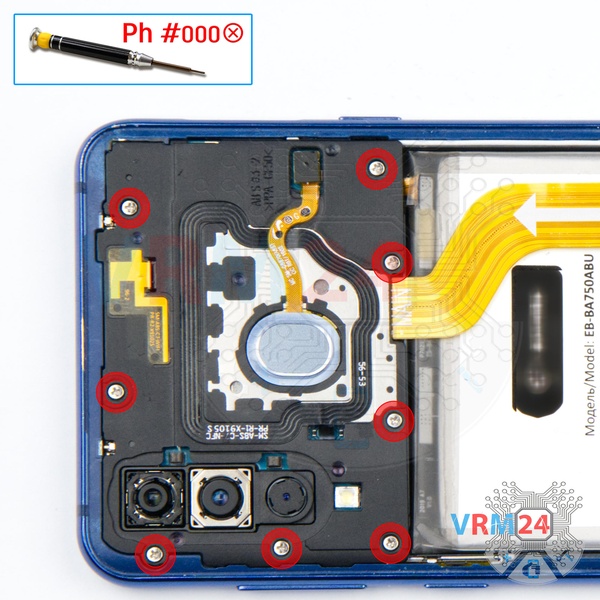

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 8 parafusos.

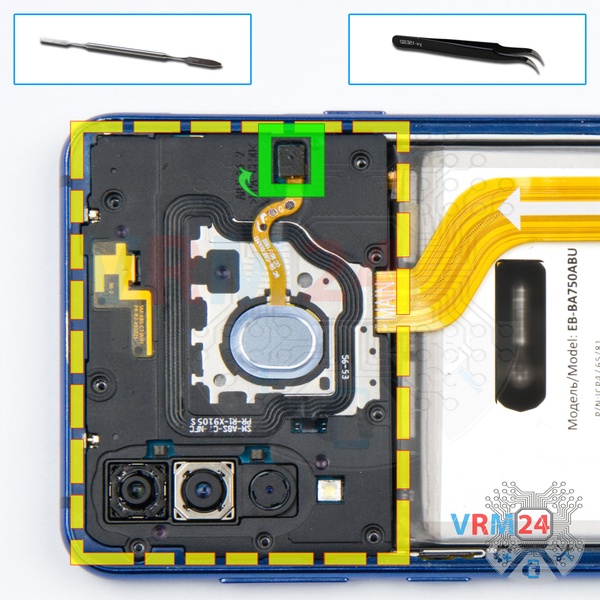

Levante o conector e remova a tampa com um NFC e um sensor de impressão digital.

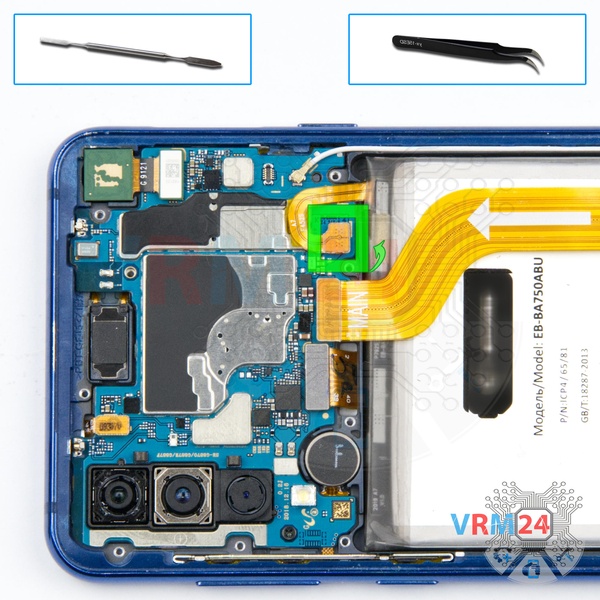

Desligue o conector da bateria o mais rápido possível. ℹ️ O Samsung Galaxy A9 Pro SM-G887 / Samsung Galaxy A8s Pro SM-G8870 (ambos do mesmo modelo) possui uma bateria EB-BA750ABU com capacidade de 3400 mAh (também conhecida como bateria recarregável).

⚠ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

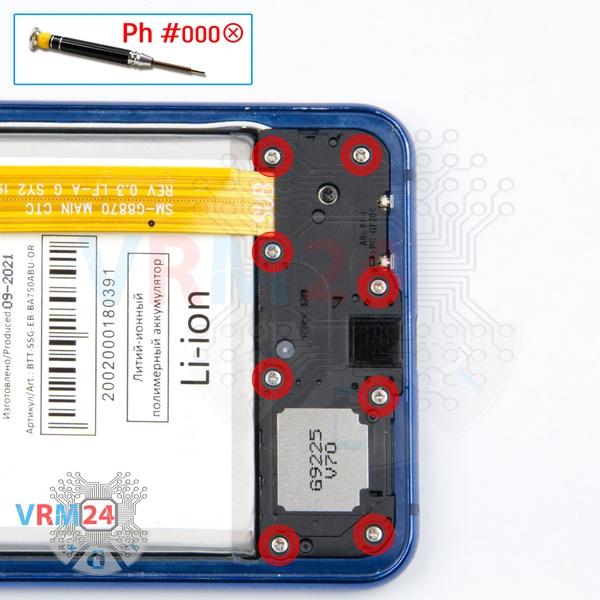

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 8 parafusos.

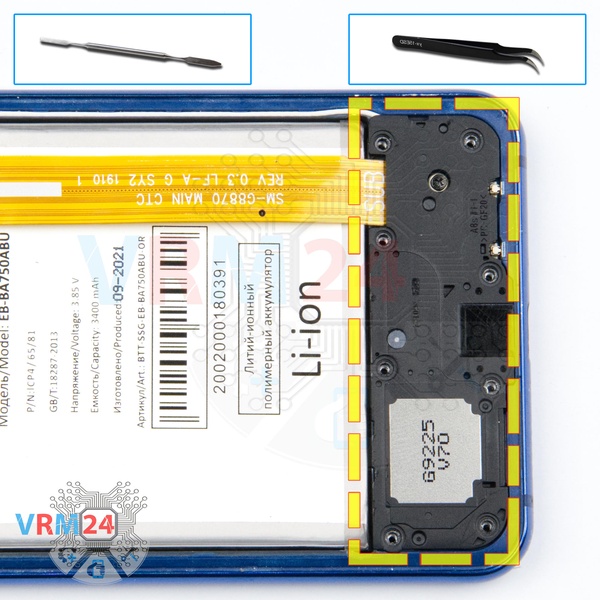

Remova o conjunto do alto-falante com antenas.

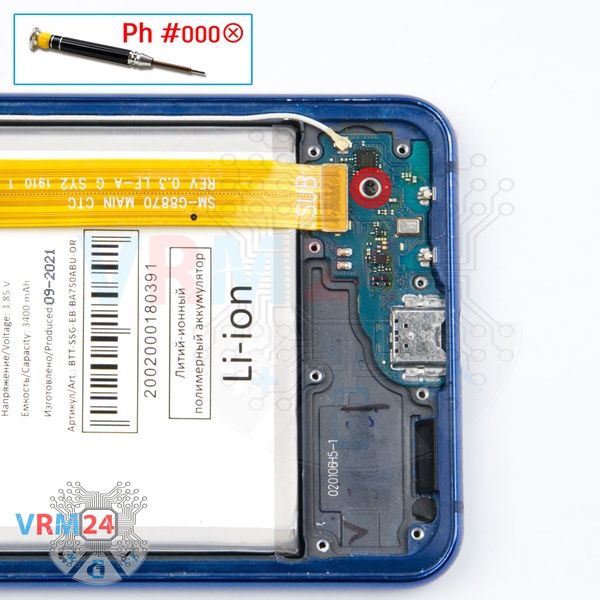

Usando uma chave de fenda (Philips 1,5 mm PH000), desaparafuse um parafuso que prende a subplaca.

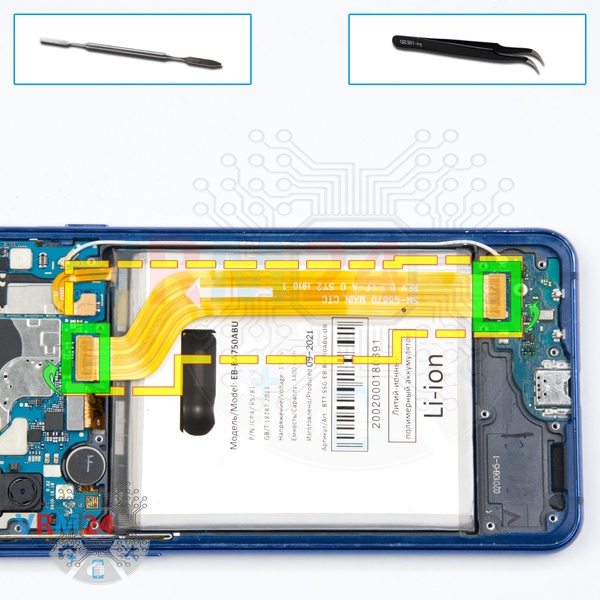

Com cuidado, de preferência pela borda, desconecte os conectores e remova o cabo entre placas que conecta a placa-mãe à placa-filha (também conhecida como subplaca).

⚠ Tenha cuidado ao remover os cabos dos conectores. Os cabos são bem finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

ℹ️ Uma seta no cabo FFC (cabo flexível) indica sua posição correta.

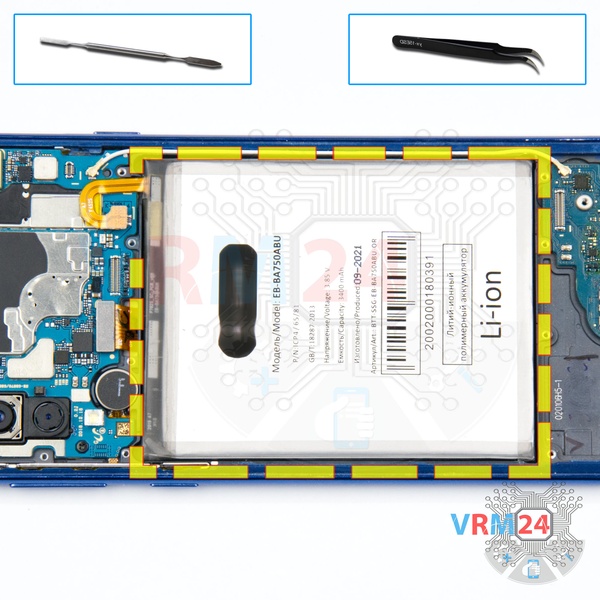

Com cuidado, removemos a bateria.

No nosso caso tínhamos uma bateria não original mal colada. Então, nós apenas extraímos e removemos. Você talvez precise de uma ferramenta específica, como filme/folha de plástico e álcool isopropílico para secar a base adesiva.

Como você pode ver sob a bateria, não há nada; nenhum cabo ou espaço aberto conduz ao monitor. Isso tornará essa tarefa mais fácil. No entanto, não se esqueça de nossa moto - lenta mas seguramente, não se apresse, empurre com força ou se intrometa. É uma maratona, não um sprint!

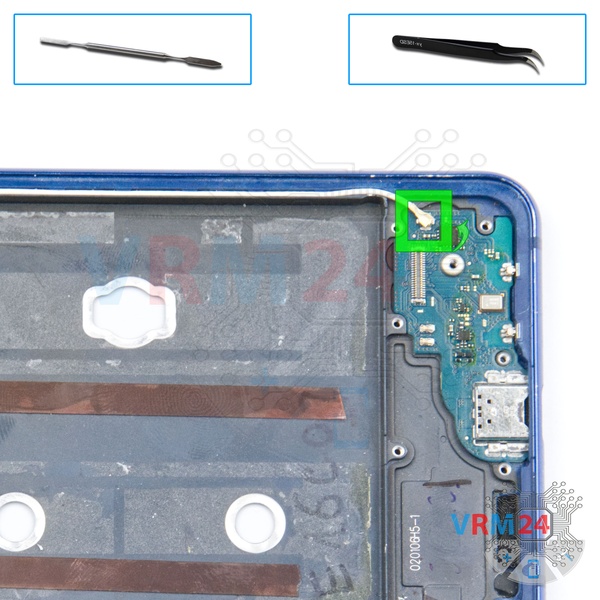

Levante o conector do cabo coaxial.

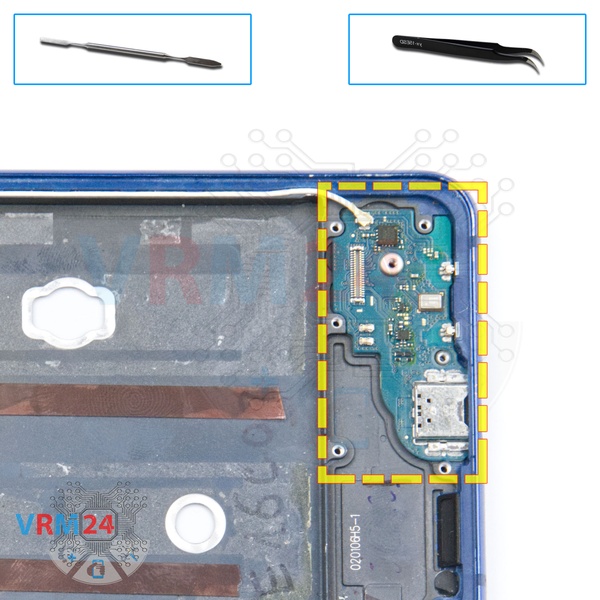

Remova a placa secundária. Ele é colado na moldura com fita metalizada, então para facilitar o processo, a sub-placa pode ser aquecida um pouco.

ℹ️ A subplaca contém uma porta de carregamento (Micro-USB), microfone, contatos de mola para o alto-falante e uma unidade de antena.

⚠ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

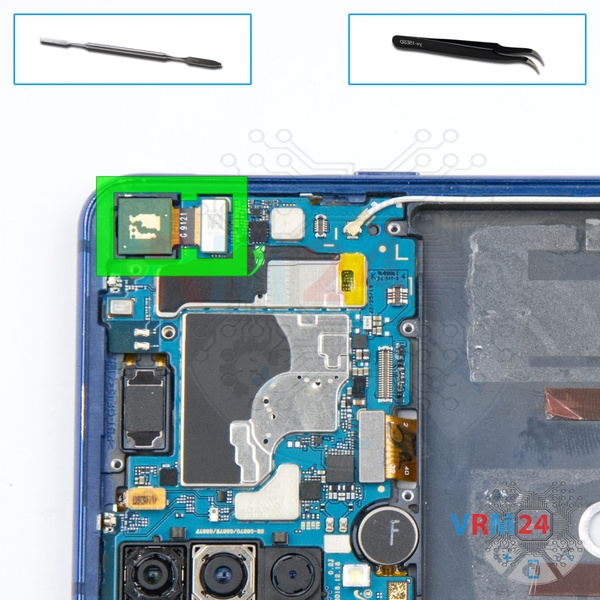

Levante o conector e remova a câmera frontal (selfie).

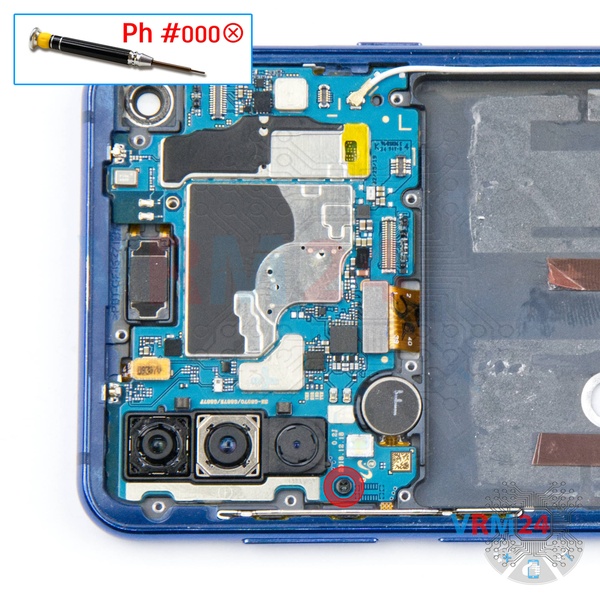

Usando uma chave de fenda (Philips 1,5 mm PH000), desaparafuse um parafuso que prende a placa-mãe.

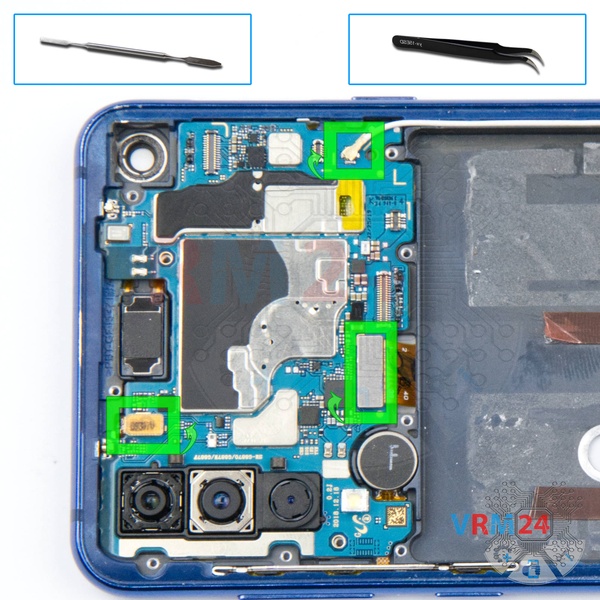

Levante os conectores do cabo do módulo da tela, do cabo do sensor de proximidade e do cabo coaxial.

⚠ Tenha cuidado ao remover os cabos dos conectores. Os cabos são bem finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

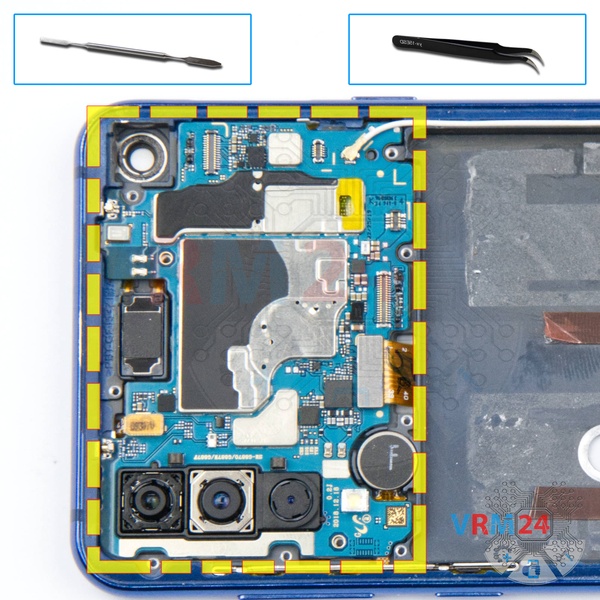

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.

⚠ Não dobre a placa de circuito ao removê-la nem empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

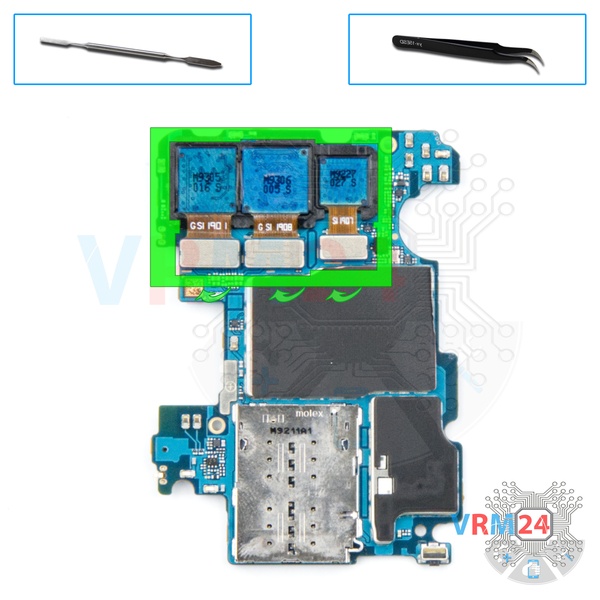

Levante os conectores e remova o conjunto de três câmeras traseiras.
