Ferramentas recomendadas

Pistola de ar quente

Chave de fendas Phillips #000

Alavanca / Ferramentas Spudger

Pinças

Ferramenta de ejecção

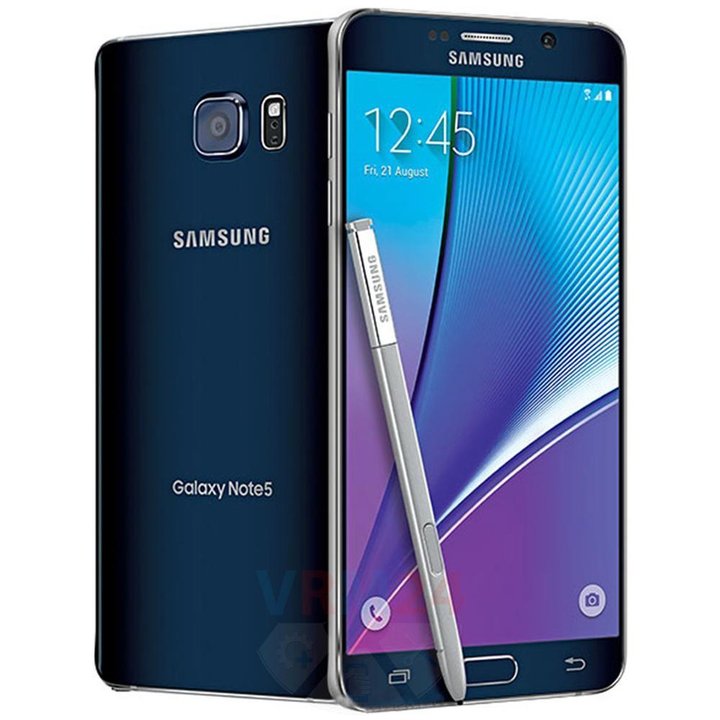

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy Note 5 SM-N920 (Samsung N9208 (Hong Kong, Philippines, Malaysia, Taiwan); N920C/N920CD (South Africa, UAE, Pakistan, Russia, Kazakhstan)) com a descrição de cada passo e o conjunto de ferramentas necessárias.

11574

Visualizações

Curtidas

—

Perguntas

Vadim Popoff

Autor, Gestor de conteúdos

Especialista em criação de conteúdos, distribuição e gestão de conteúdos.

Passo 1.

Retire a bandeja

Usando a ferramenta chave, abra a bandeja do cartão SIM e remova-a.

⚠ Atenção!

Não empurre com muita força, pois isso pode causar danos.

Além disso, retire a caneta stylus.

Passo 2.

Abrir a tampa traseira

Abra a contracapa.

⚠ Aviso!

Para uma separação cuidadosa, recomendamos o uso de uma pistola de ar quente. Ao mesmo tempo, é necessário aquecer cuidadosamente para não danificar a superfície do dispositivo.

Passo 3.

Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 20 & nbsp; parafusos da estrutura do telefone.

Passo 4.

Abrir a tampa do meio

Force e remova o quadro do meio com a tag NFC.

Passo 5.

Desconectar os conectores

Desconecte os conectores do PCB.

Passo 6.

Retirar a placa-mãe

Levante a placa, desconecte o conector entre placas de dentro e remova-o.

Passo 7.

Na moldura de ecrã permaneceu

As peças estão na estrutura do módulo de exibição.

Evgenii Kuzmin

Serviço de manutenção sénior e engenheiro de reparação

A desmontagem e a reparação têm dificuldade medium e demoram aproximadamente 9 minutos. O nosso manual é adequado para todos os modelos Samsung Galaxy Note 5 SM-N920 or Samsung N9208 (Hong Kong, Philippines, Malaysia, Taiwan); N920C/N920CD (South Africa, UAE, Pakistan, Russia, Kazakhstan) comercializados em diferentes países.
