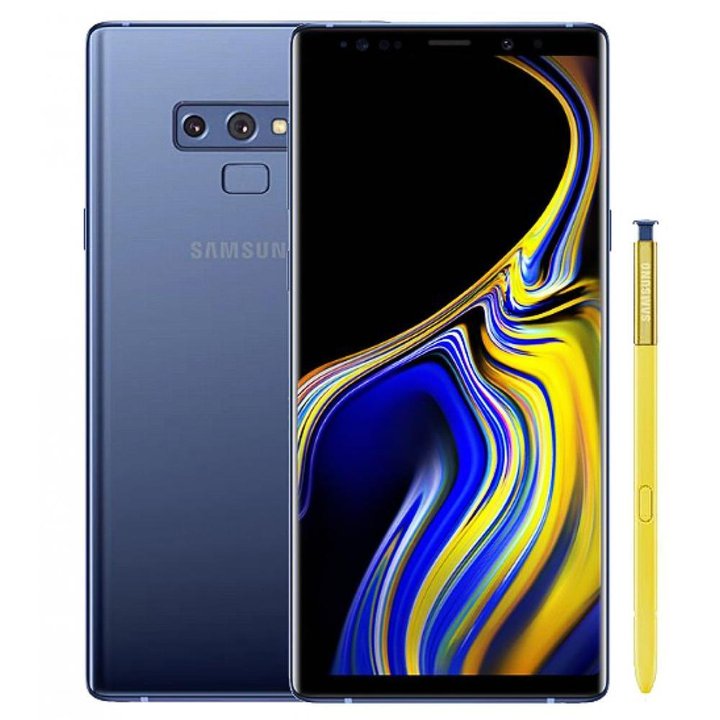

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy Note 9 SM-N960 (Samsung SM-N960, SM-N9600 China; SM-N9608 Hong Kong, Macao, Taiwan; SM-N960J, SM-N960D Japan; SM-N960F, SM-N960FD Europe, Asia (partly), Latin America (partly), AU&OC; SM-N960K, SM-N960L, SM-N960N, SM-N960S South Korea; SM-N960P, SM-N960U, SM-N960U1) com a descrição de cada passo e o conjunto de ferramentas necessárias.

Usando a ferramenta principal, abra a bandeja do cartão SIM e remova-o.

⚠ Aviso!

Não empurre com muita força, pois isso pode causar danos.

Puxe a caneta de toque (stylus) para fora.

Abra a contracapa.

⚠ Aviso!

Para uma separação cuidadosa, recomendamos o uso de uma pistola de ar quente. Ao mesmo tempo, é necessário aquecer cuidadosamente para não danificar a superfície do dispositivo.

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 16 parafusos da estrutura do telefone.

Force e remova as tampas com antenas e NFC.

Desconecte o conector da bateria.

⚠ Aviso!

Recomendamos fortemente desconectar o conector para evitar um possível curto-circuito durante a desmontagem.

Desconecte o conector do PCB e remova a câmera frontal (selfie).

Desconecte o conector do PCB e remova a câmera frontal (selfie).

Desconecte os conectores do PCB.

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 3 parafusos na placa de circuito impresso.

Remova o PCB.

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 2 & nbsp; parafusos que prendem a porta de carregamento.

Pry & amp; remova o cabo com porta de carregamento e microfone.

Partes na moldura do módulo de exibição.
