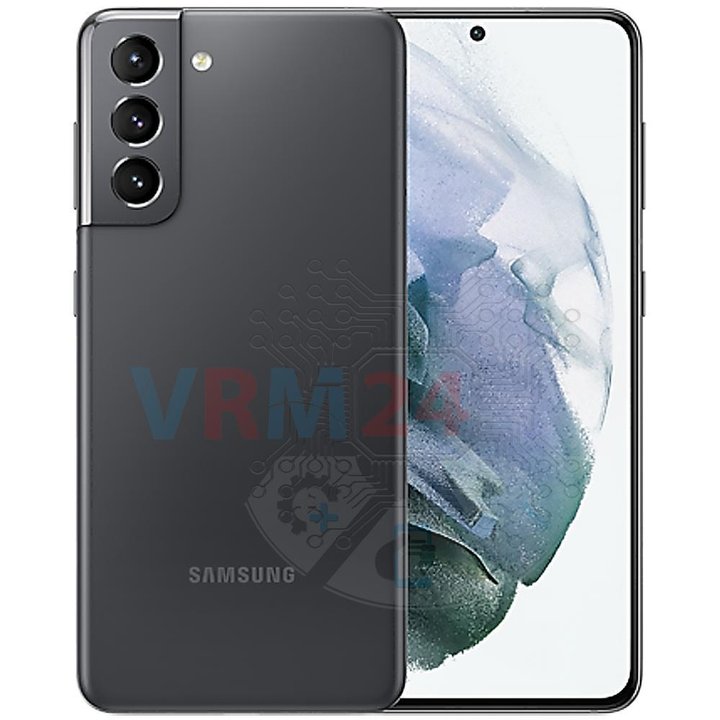

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy S21 SM-G991 (Samsung Galaxy S21 SM-G991 5G) com a descrição de cada passo e o conjunto de ferramentas necessárias.

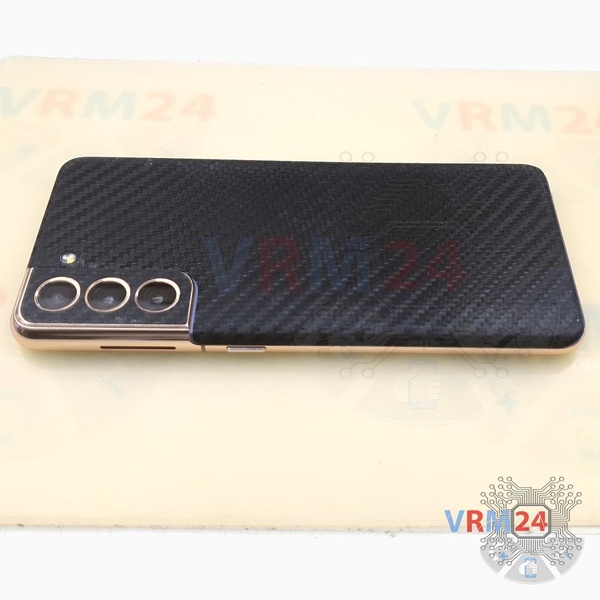

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.

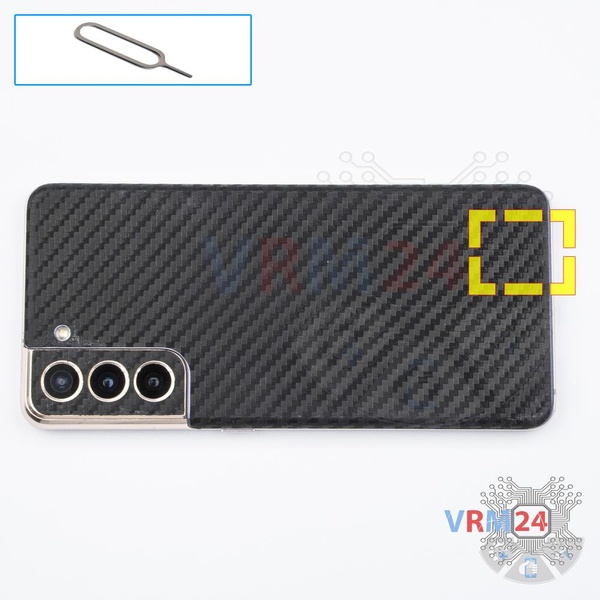

Use a ferramenta de ejeção (também conhecida como agulha) ou clipe de papel. Empurre a ponta para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja de cartões SIM para fora.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

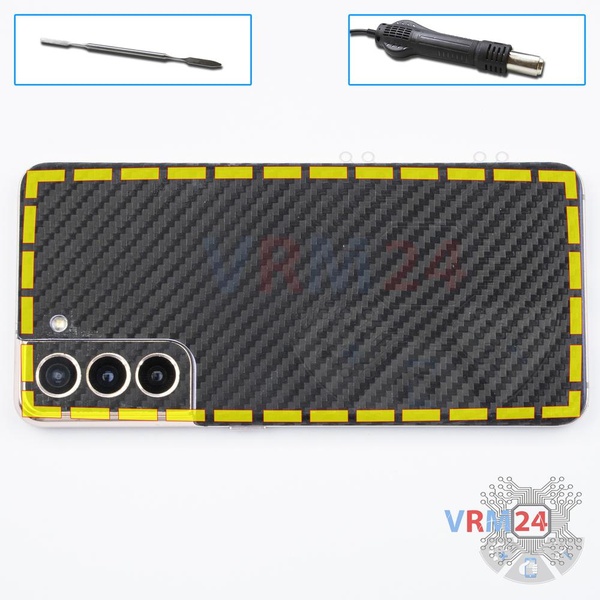

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo por baixo. A temperatura de aquecimento aproximada é de 50° C / 125° F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Freqüentemente, é mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a extremidade mais distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

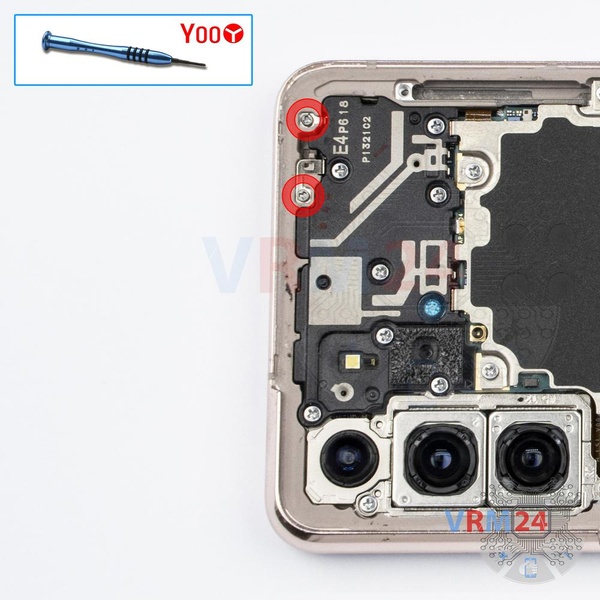

Usando uma chave de fenda (Tri-point Y00), desparafuse os dois parafusos.

ℹ️️ Certifique-se de anotar a localização dos parafusos antes de desmontar. Ao montar o dispositivo, apertar o parafuso no lugar errado pode danificar o dispositivo ou sua parte. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.

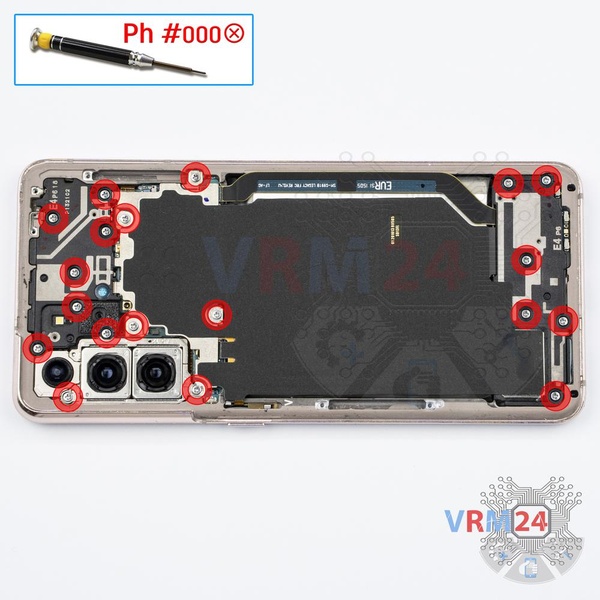

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 19 parafusos.

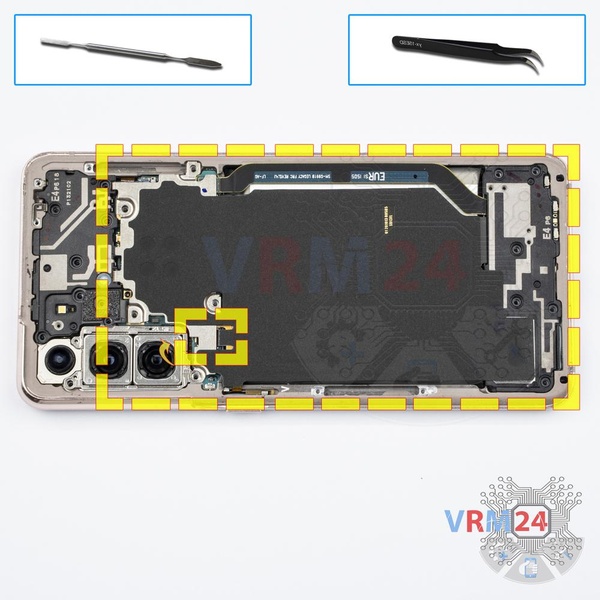

Remova com cuidado o conjunto da tampa, carregamento sem fio / etiqueta NFC, alto-falante.

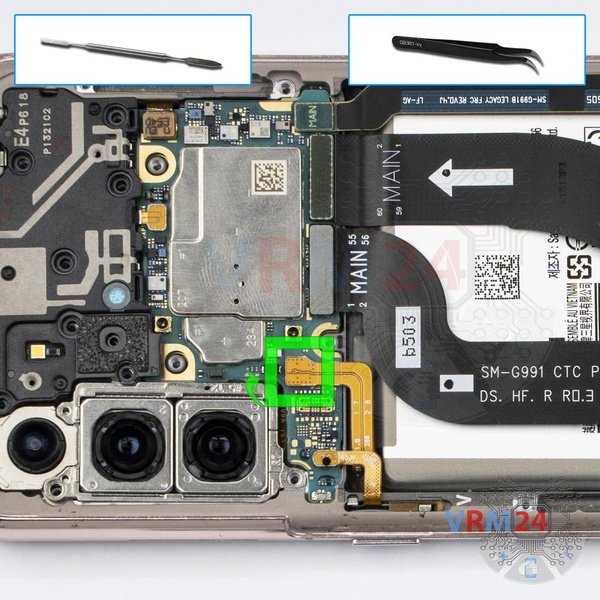

Desconecte o conector da bateria o mais rápido possível.

ℹ️️ O modelo Samsung Galaxy S21 SM-G991 tem uma bateria EB-BG991ABY com capacidade de 3880 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

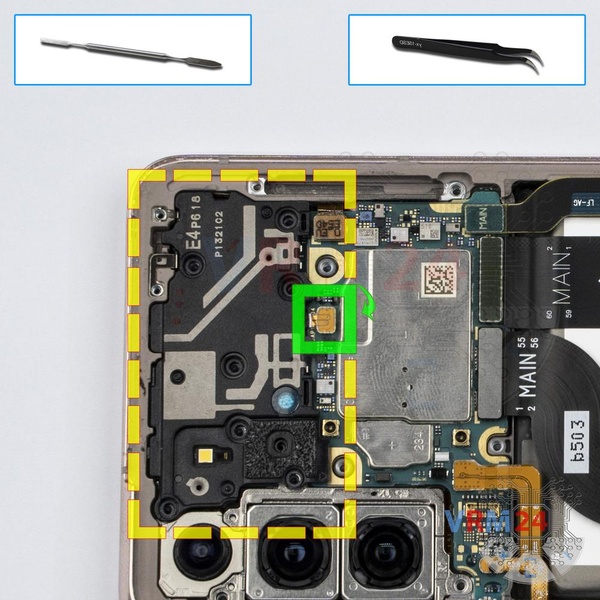

Levante o conector e remova a tampa com um alto-falante de fone de ouvido.

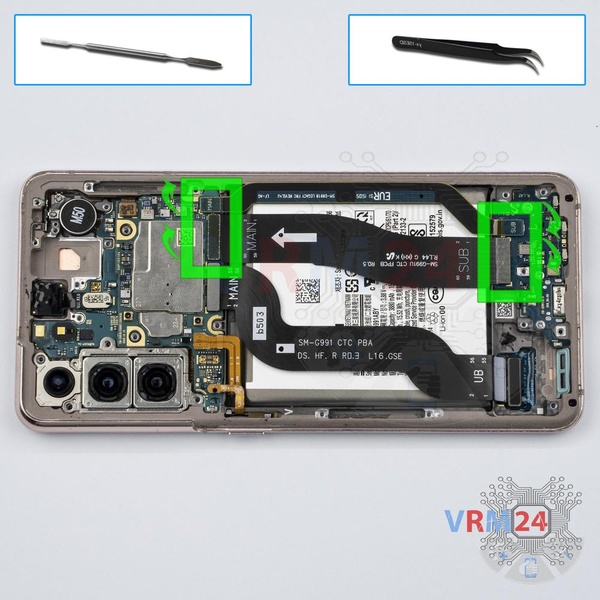

Com cuidado, de preferência pela borda, desconecte os conectores e remova os cabos entre placas que conectam a placa principal à placa-filha (também conhecida como subplaca).

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

ℹ️️ Uma seta no cabo FFC (cabo plano flexível) indica sua posição correta.

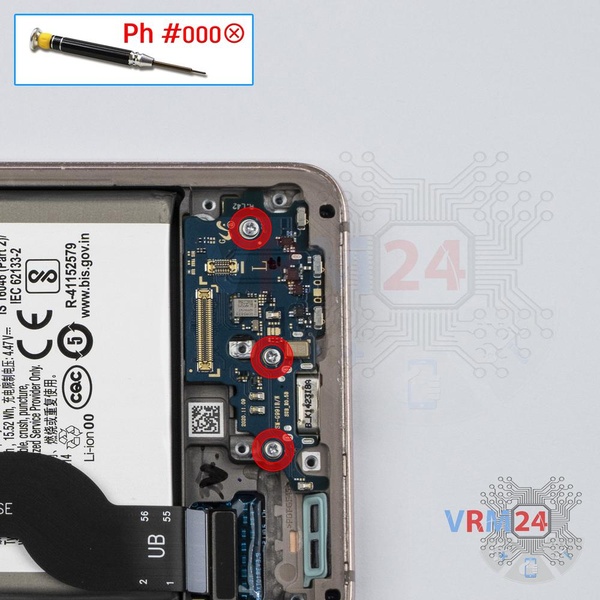

Usando uma chave de fenda (Philips 1,5 mm PH000), desparafuse os três parafusos que prendem a subplaca.

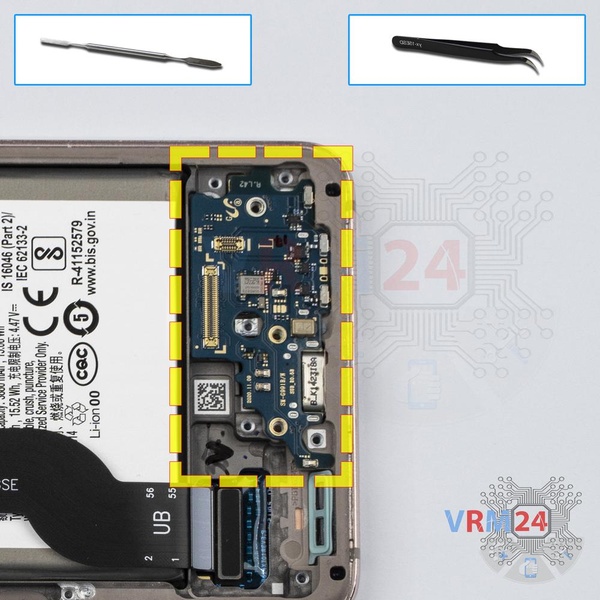

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo o sub-cartão pode ser aquecido um pouco.

ℹ️️ A subplaca contém uma porta de carregamento (Micro USB), microfone, contatos de mola para o alto-falante e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a placa secundária. Os componentes internos podem ser danificados.

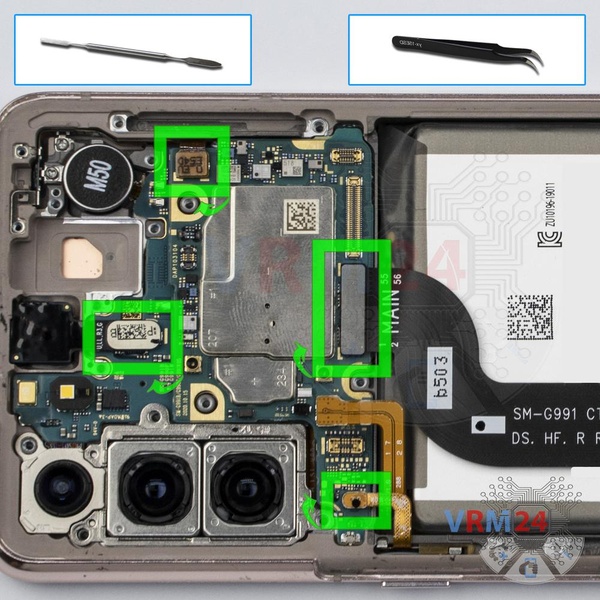

Retire os conectores dos cabos dos botões, cabo do módulo de tela e cabo da câmera frontal.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

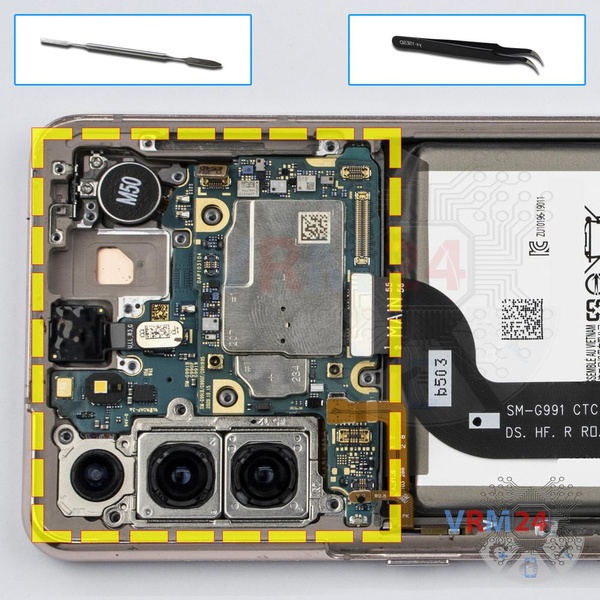

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar a placa com força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

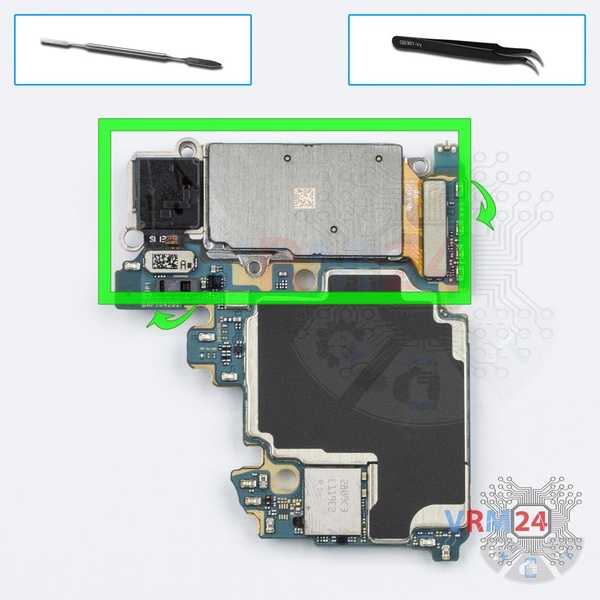

Retire os conectores e remova o conjunto das três câmeras traseiras.
