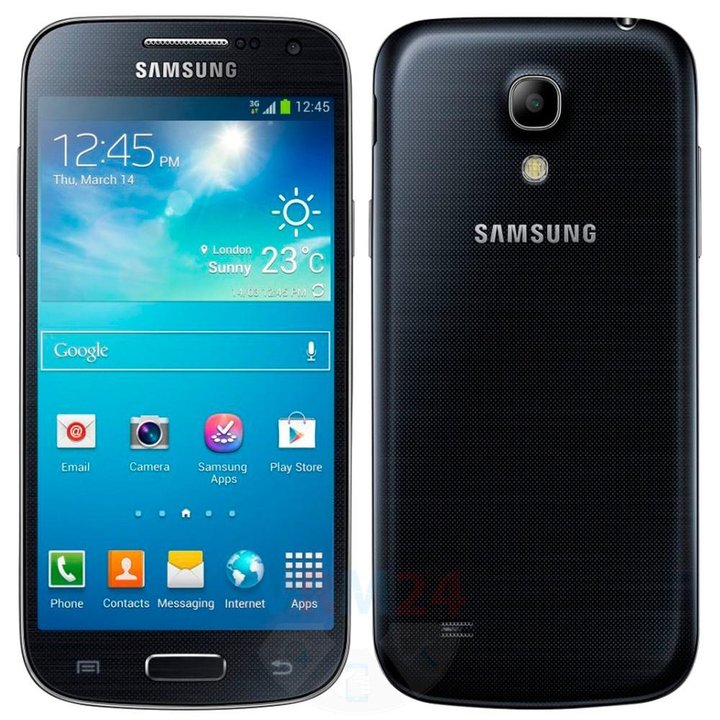

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy S4 Mini Duos GT-I9192 (Samsung GT-I9192i) com a descrição de cada passo e o conjunto de ferramentas necessárias.

6544

Visualizações

—

Compartilhar

4

Perguntas

Vadim Popoff

Vadim Popoff

Autor, Gestor de conteĂşdos

Especialista em criação de conteúdos, distribuição e gestão de conteúdos.

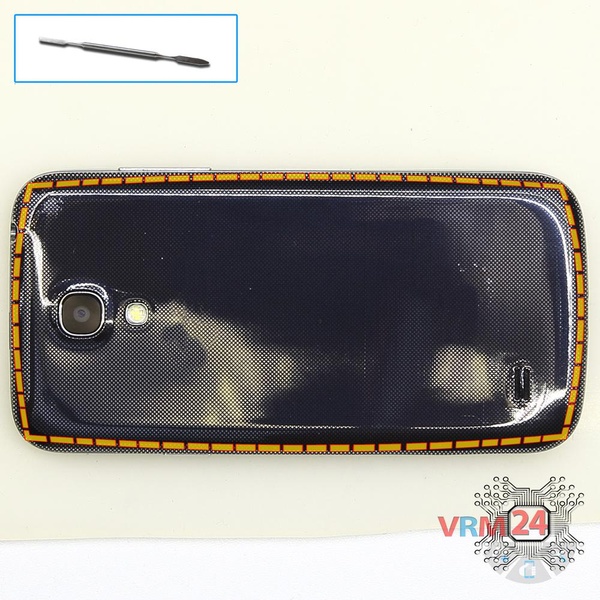

Abrir a tampa traseira

Passo 1.

Abrir a tampa traseira

Abra a contracapa.

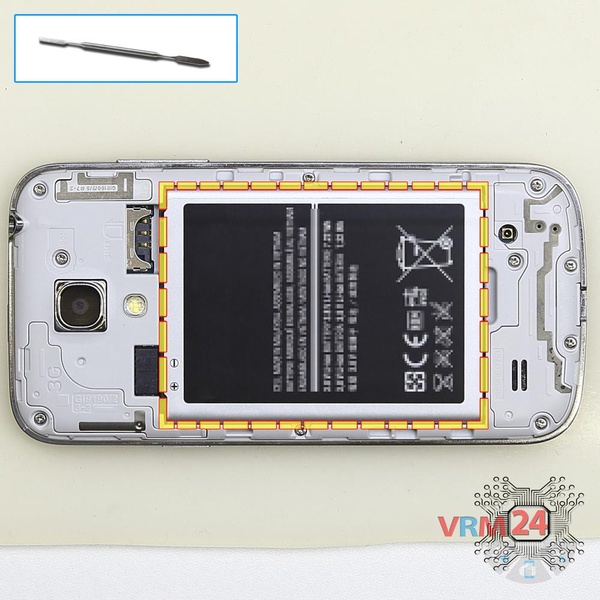

Retirar a bateria

Passo 2.

Retirar a bateria

Levante e remova a bateria.

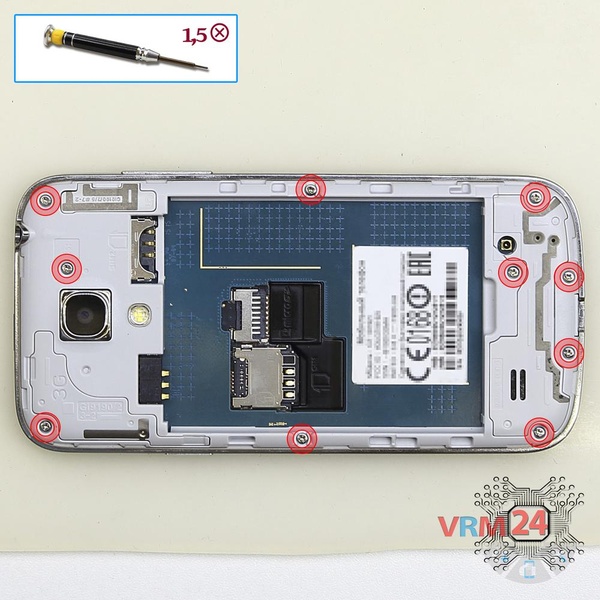

Desaparafusar os parafusos

Passo 3.

Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 10 & nbsp; parafusos da estrutura do telefone.

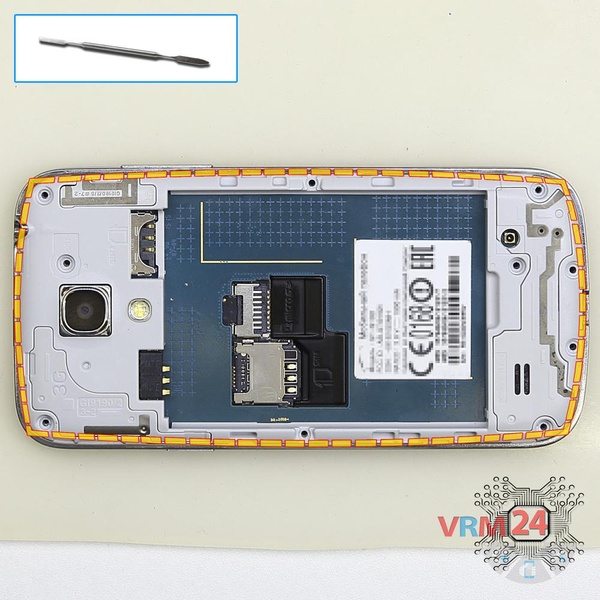

Abrir a tampa do meio

Passo 4.

Abrir a tampa do meio

Force e remova a moldura do meio.

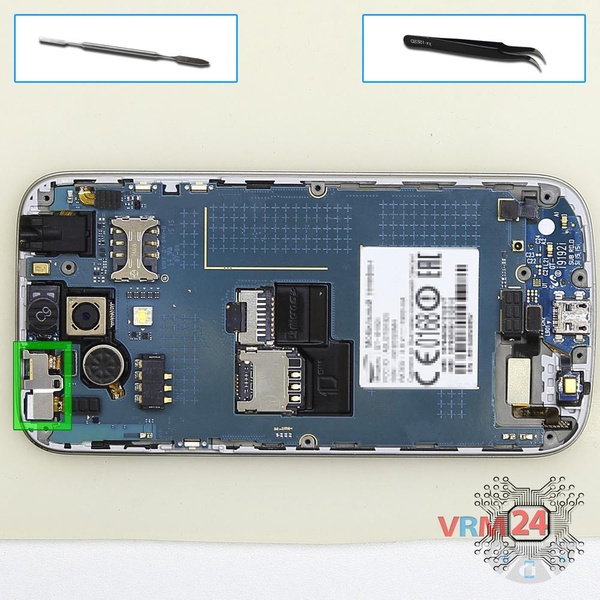

Retirar o suporte

Passo 5.

Retirar o suporte

Remova o suporte que segura a câmera frontal (selfie) e o sensor de proximidade.

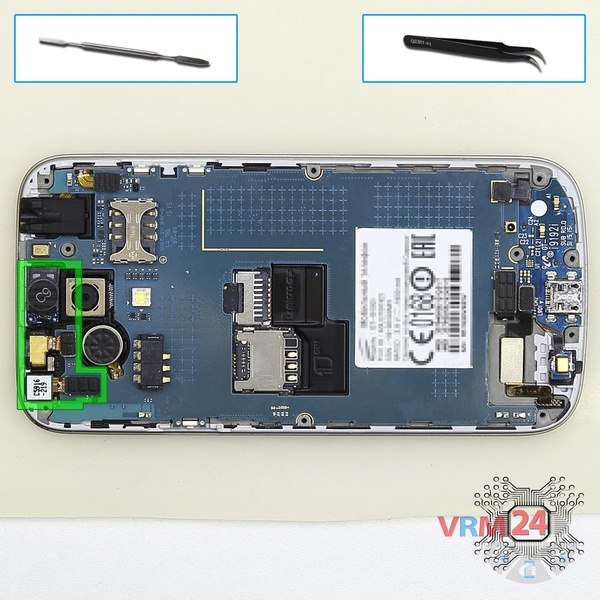

Retirar a câmara frontal

Passo 6.

Retirar a câmara frontal

Retire os conectores e remova a câmera frontal (selfie) e o cabo com um sensor de proximidade e alto-falante com fone de ouvido.

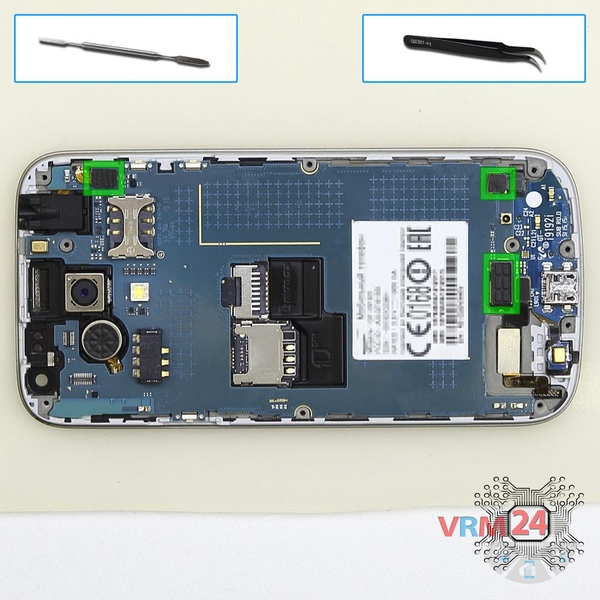

Desconectar os conectores

Passo 7.

Desconectar os conectores

Desconecte os conectores do PCB.

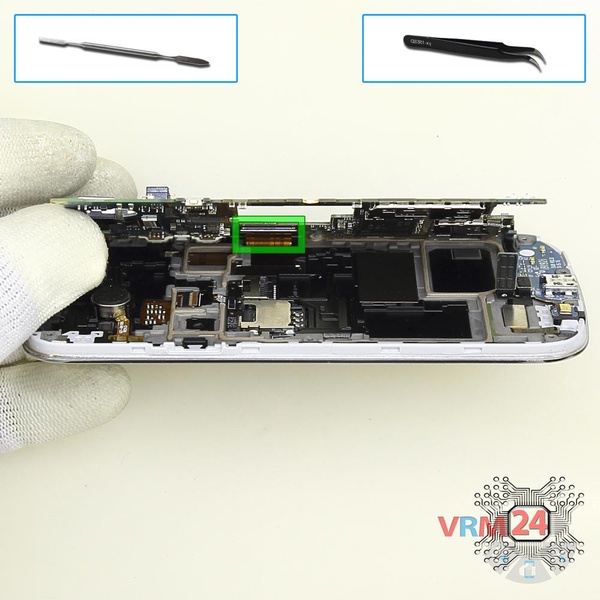

Remova a subplaca

Passo 8.

Remova a subplaca

Levante a placa, desconecte o conector de dentro e remova-o.

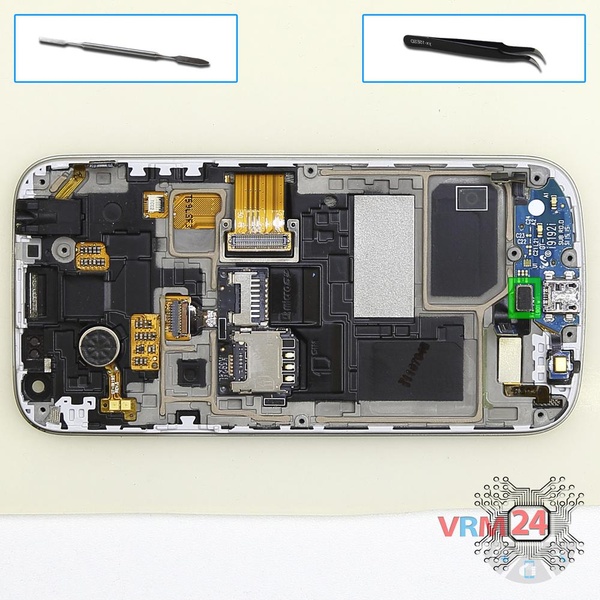

Remova a subplaca

Passo 9.

Remova a subplaca

Desconecte o conector & nbsp; no PCB inferior e remova-o.

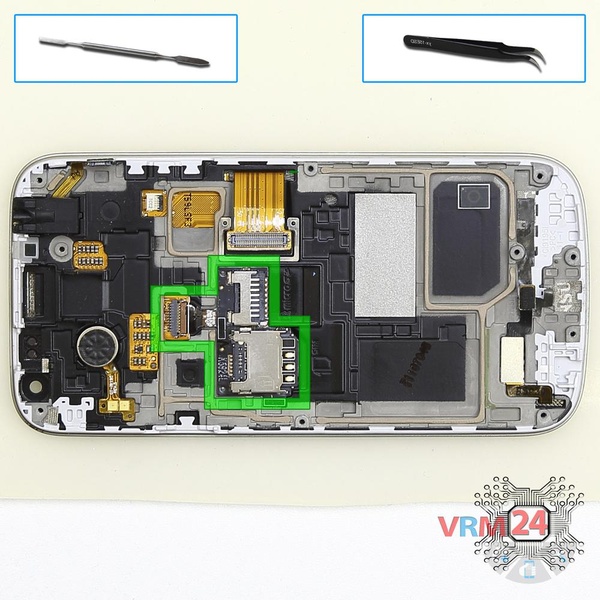

Remova o cabo

Passo 10.

Remova o cabo

Remova o cabo com os suportes do cartĂŁo SIM e Micro SD.

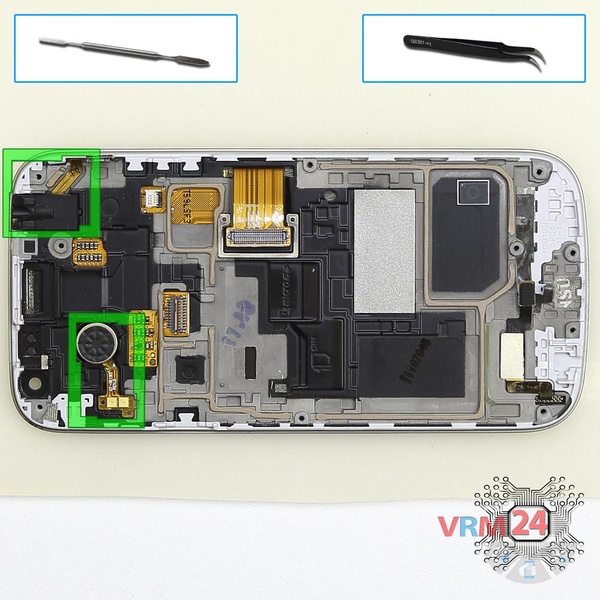

Remova a porta do fone de ouvido

Passo 11.

Remova a porta do fone de ouvido

Force e remova o conector / soquete do fone de ouvido e o motor de vibração.

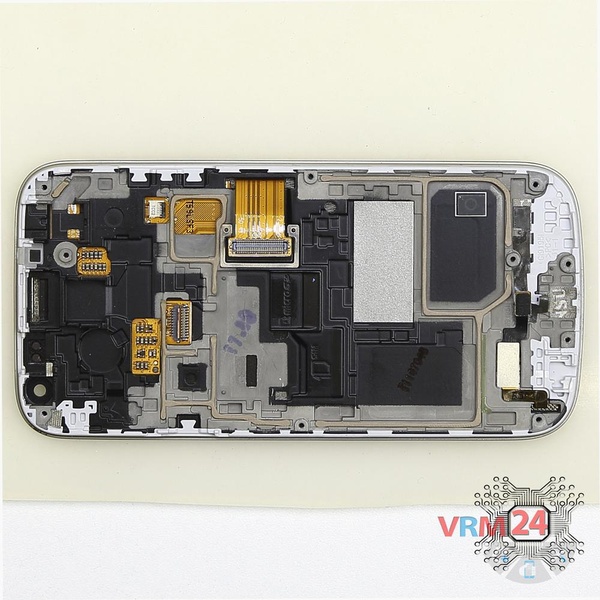

Na moldura de ecrĂŁ permaneceu

Passo 12.

Na moldura de ecrĂŁ permaneceu

As peças estão na estrutura do módulo de exibição.

Evgenii Kuzmin

Evgenii Kuzmin

Serviço de manutenção sénior e engenheiro de reparação
A desmontagem e a reparação têm dificuldade easy e demoram aproximadamente 8 minutos. O nosso manual é adequado para todos os modelos Samsung Galaxy S4 Mini Duos GT-I9192 or Samsung GT-I9192i comercializados em diferentes países.
