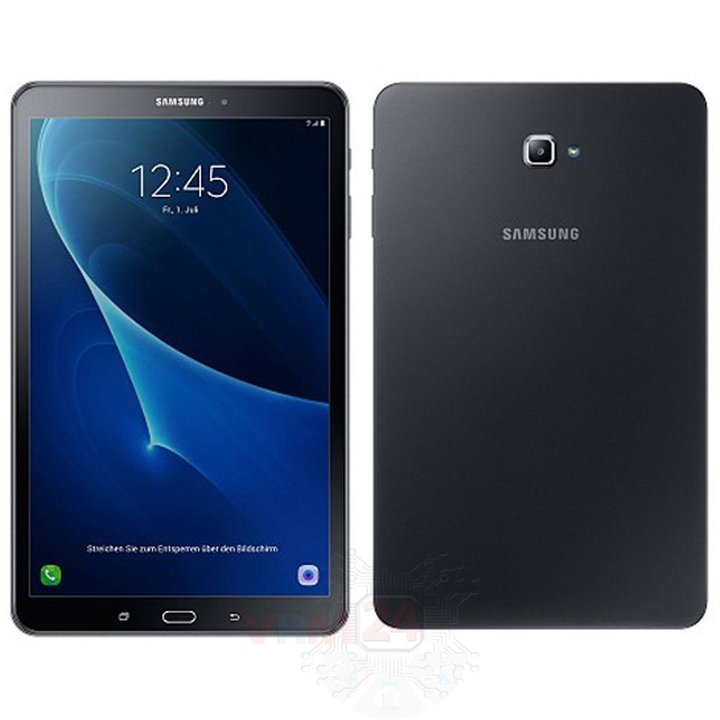

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy Tab A 10.1'' (2016) SM-T585 (Samsung T580 (Wi-Fi only); T585 (LTE/Wi-Fi) S-Pen versions: P580 (Wi-Fi only); P585 (LTE/Wi-Fi)) com a descrição de cada passo e o conjunto de ferramentas necessárias.

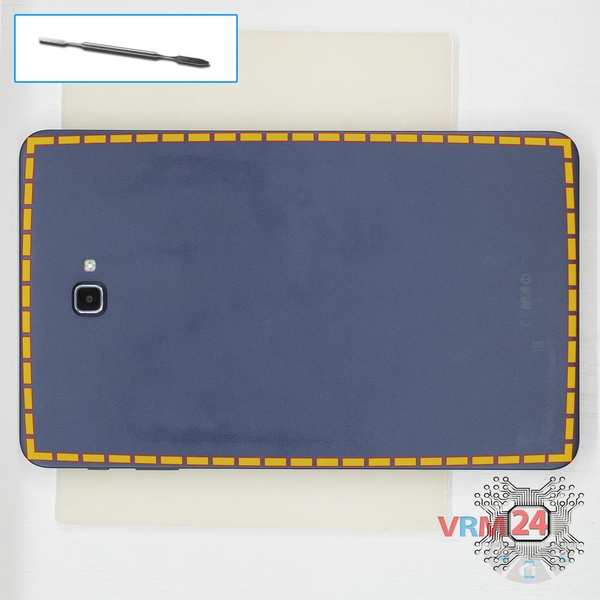

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

⚠️ Cuidado ao abrir a tampa pela lateral dos botões de volume e power. Cabos finos e botões frágeis são fáceis de danificar.

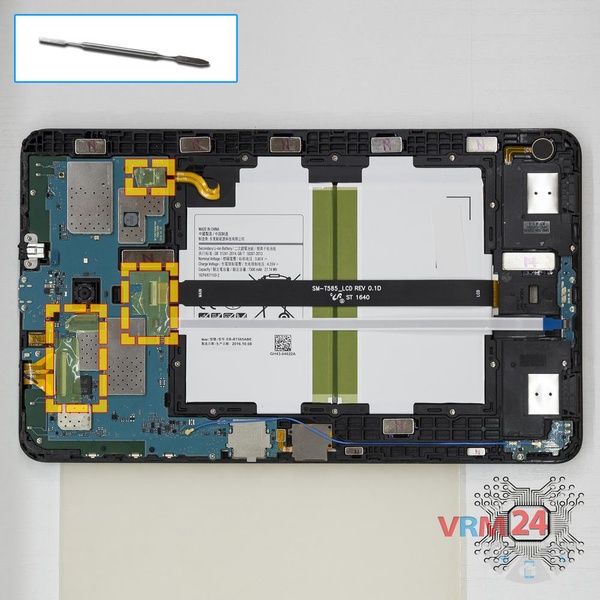

Descasque as películas protetoras.

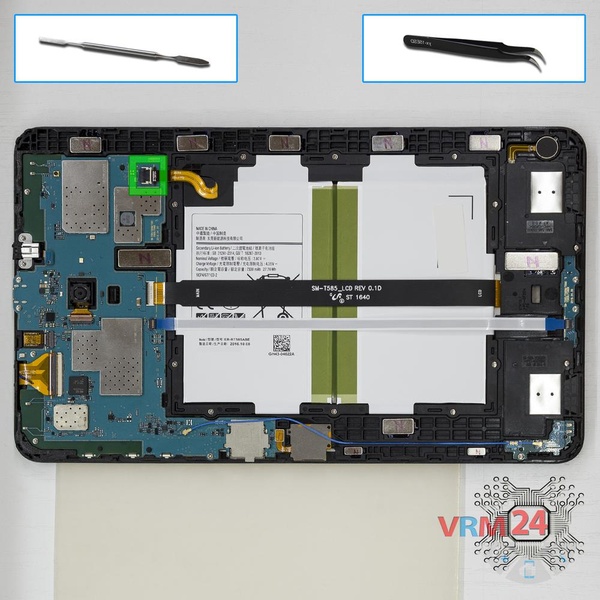

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️ O modelo Samsung Galaxy Tab A 10.1'' (2016) possui uma bateria EB-BT585ABE com capacidade de 7300 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

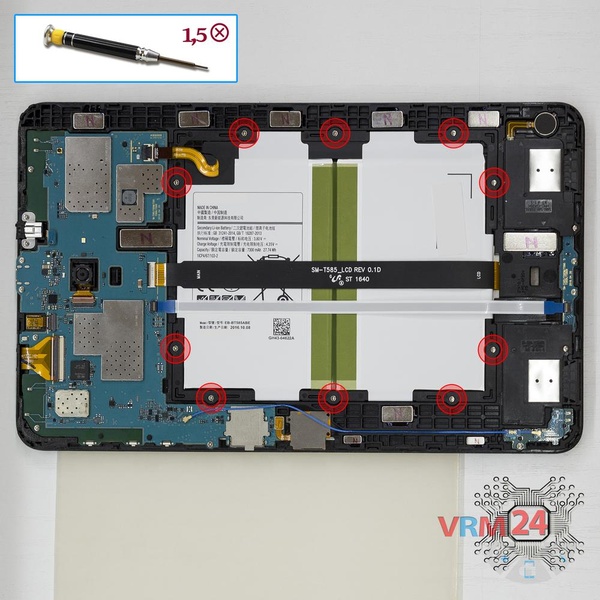

Usando uma chave de fenda Phillips 1,5 mm PH #000, desparafuse os nove parafusos que prendem a bateria.

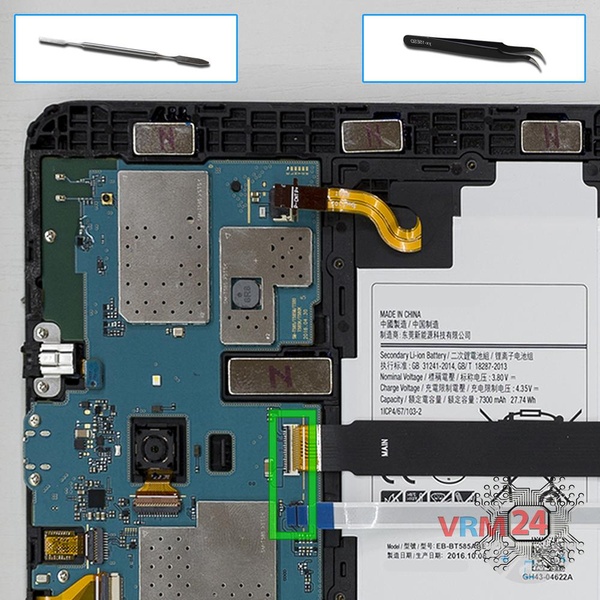

Desconecte os conectores do cabo da subplaca e do cabo entre placas.

⚠️ Não puxe o cabo nem force com uma ferramenta pontiaguda, os conectores são bem fracos e quebram com facilidade, ou o cabo sai da ponta (lug).

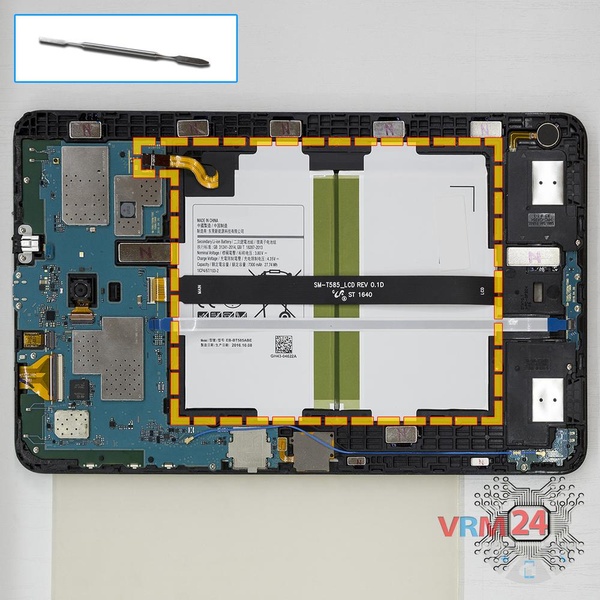

Remova a bateria com cuidado.

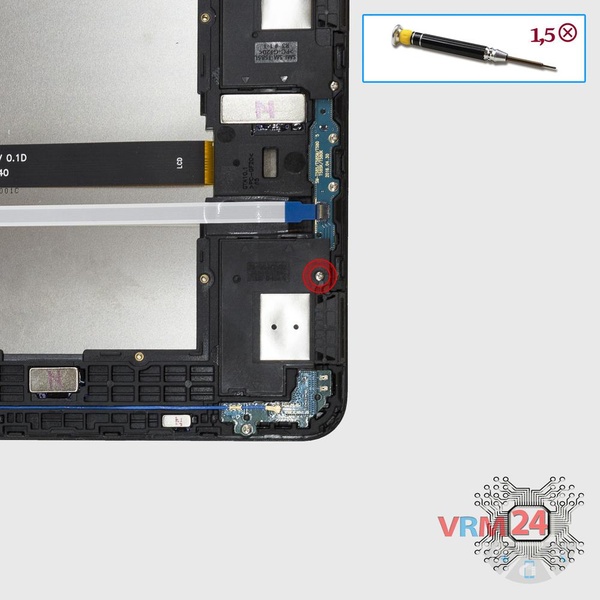

Usando uma chave de fenda Phillips 1,5 mm PH #000, desparafuse um parafuso que prende o alto-falante.

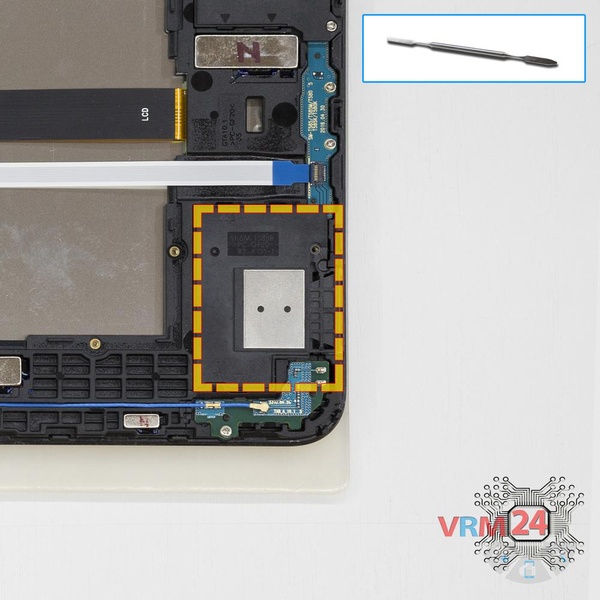

Force a borda e remova o conjunto do alto-falante.

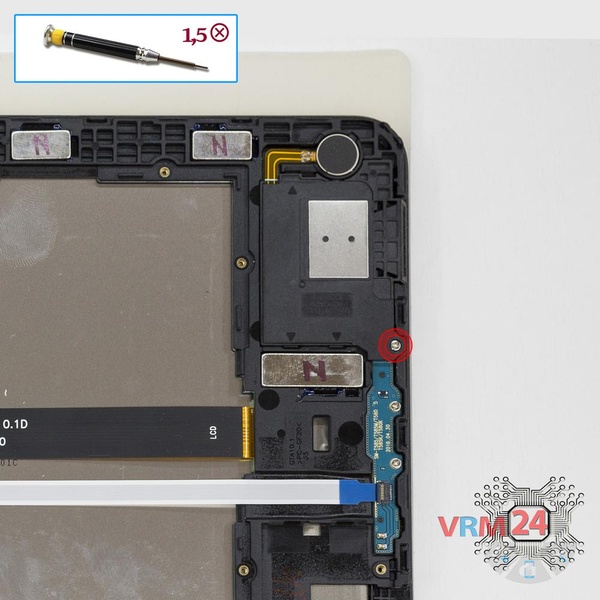

Usando uma chave de fenda Phillips 1,5 mm PH #000, desparafuse um parafuso que prende o alto-falante.

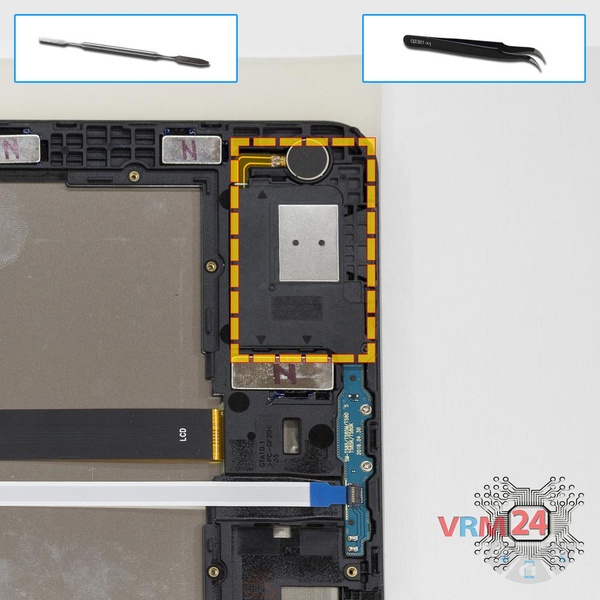

Erga a borda e remova o conjunto do alto-falante e do motor de vibração.

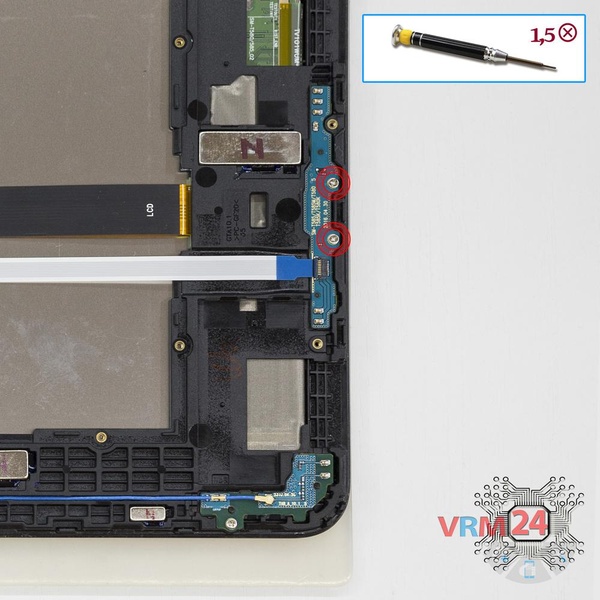

Usando uma chave de fenda Phillips 1,5 mm PH #000, desparafuse os dois parafusos que prendem a placa pequena.

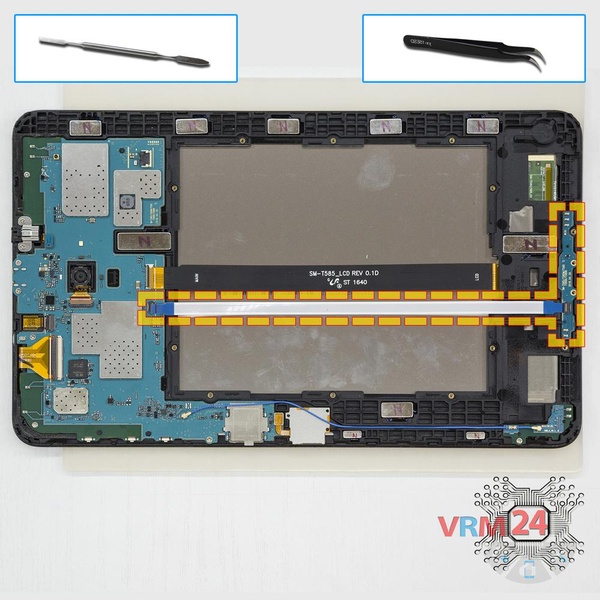

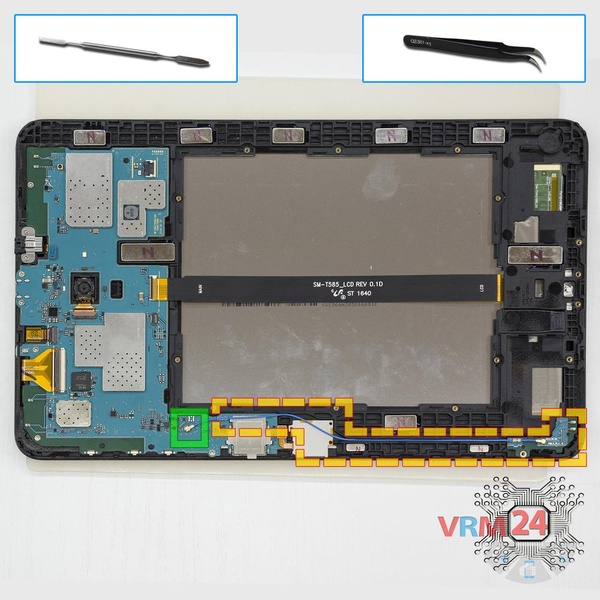

Arranque cuidadosamente a borda e remova a placa pequena com um cabo entre placas.

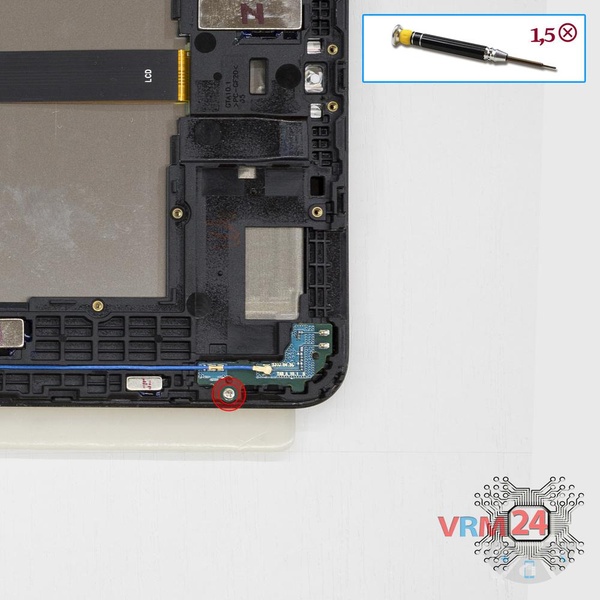

Usando uma chave de fenda Phillips 1,5 mm PH #000, desparafuse um parafuso que prende a placa pequena com as antenas.

Erga o conector do cabo coaxial.

Depois disso, podemos remover a placa secundária com cabo coaxial.

Ele pode estar colado na moldura ou preso com acessórios como travas ou ganchos, por isso tome cuidado.

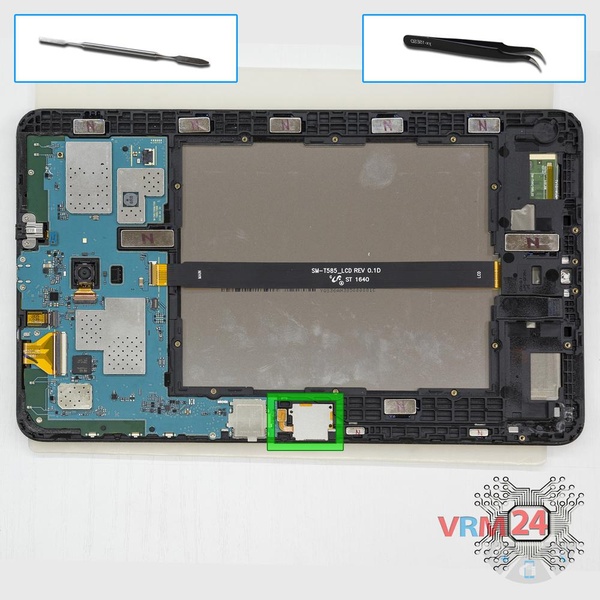

Erga o conector e retire o suporte do cartão SIM.

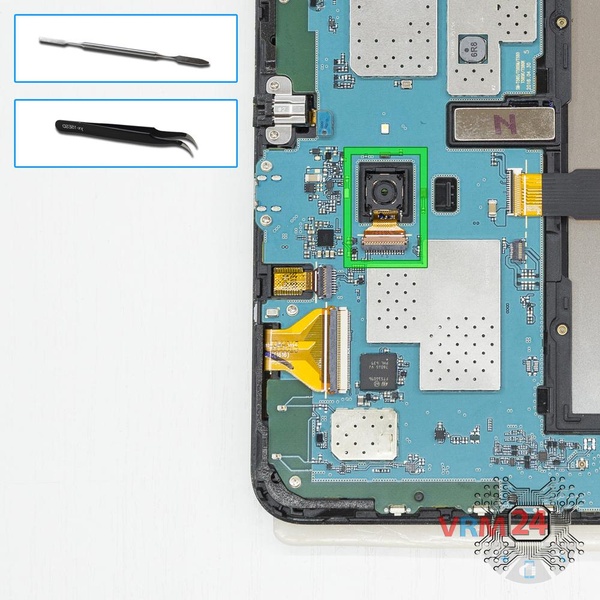

Desconecte o conector na placa-mãe e remova a câmera traseira.

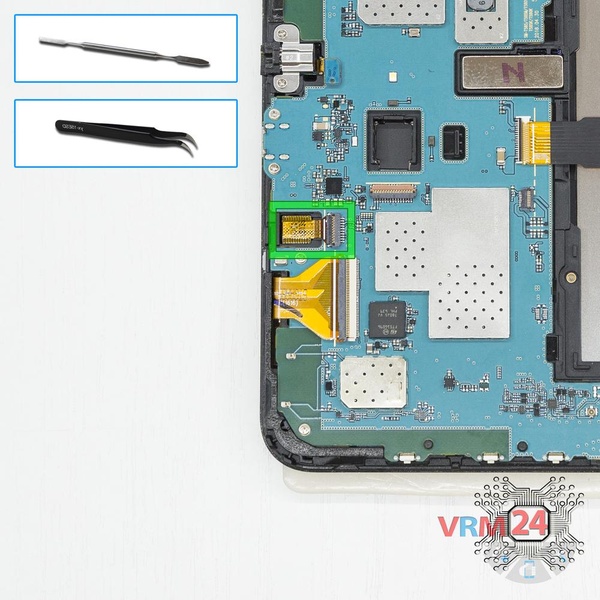

Desconecte o conector na placa-mãe e remova a câmera frontal (selfie).

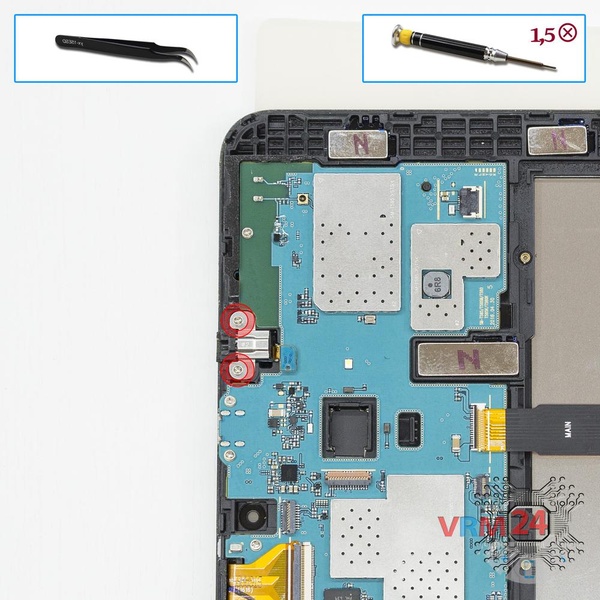

Usando uma chave de fenda Phillips 1,5 mm PH nº 000, desparafuse os dois parafusos que prendem o soquete do fone de ouvido.

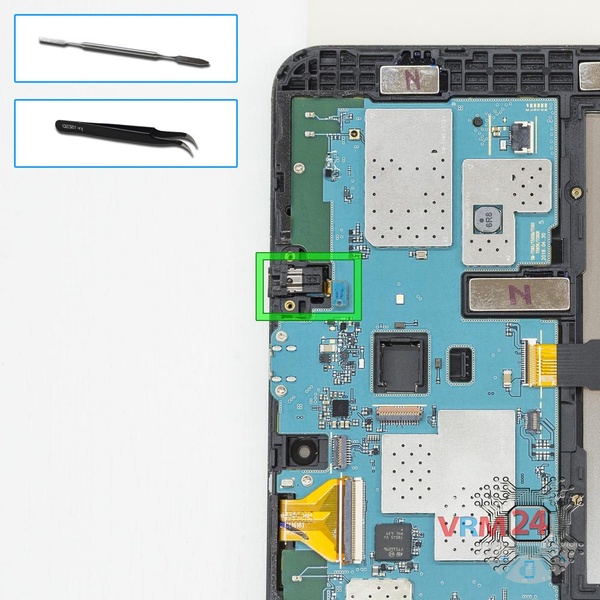

Erga o conector na placa-mãe e remova o soquete do fone de ouvido.

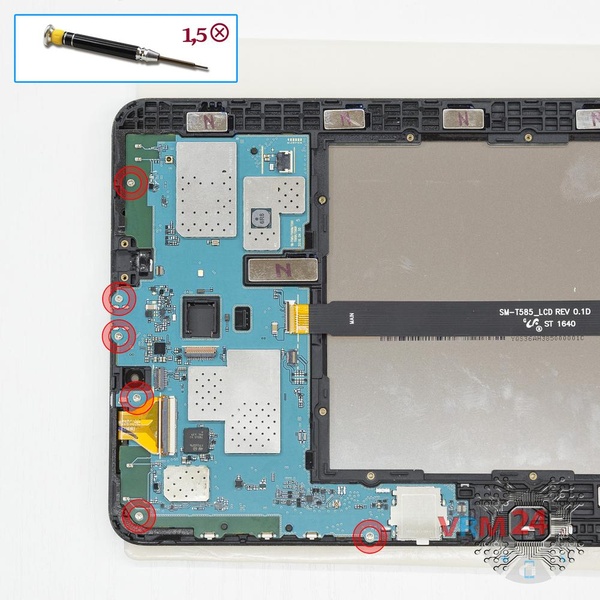

Usando uma chave de fenda Phillips 1,5 mm PH #000, desparafuse os cinco parafusos que prendem a placa-mãe.

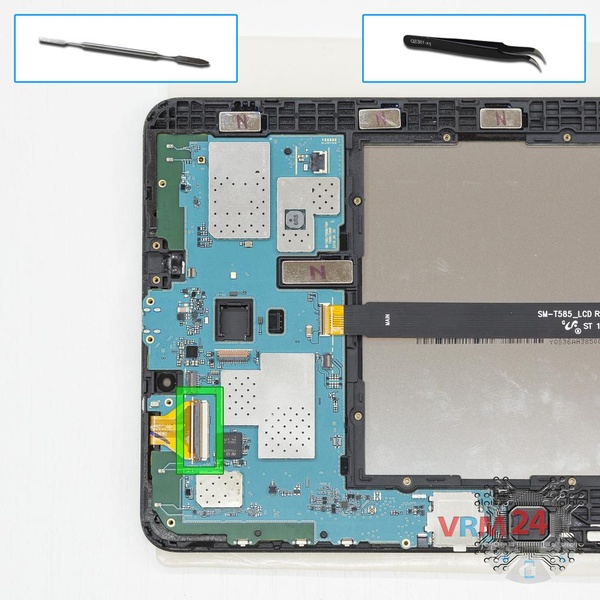

Desconecte o conector do módulo de exibição.

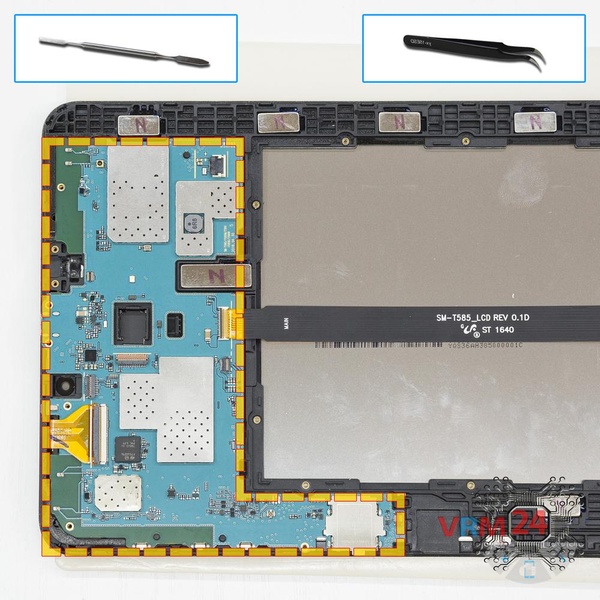

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

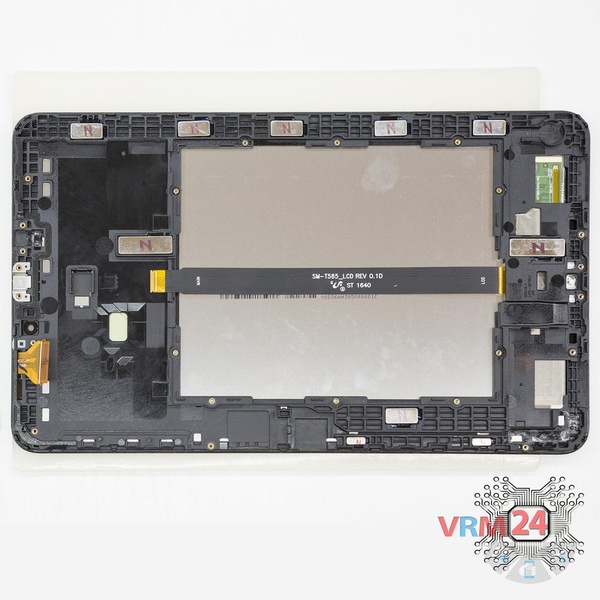

ℹ️ No quadro de exibição permaneceu:
