Desmontagem/Reparar do dispositivo móvel Sony Xperia 10 Plus (Sony Xperia 10 Plus I4213) com a descrição de cada passo e o conjunto de ferramentas necessárias.

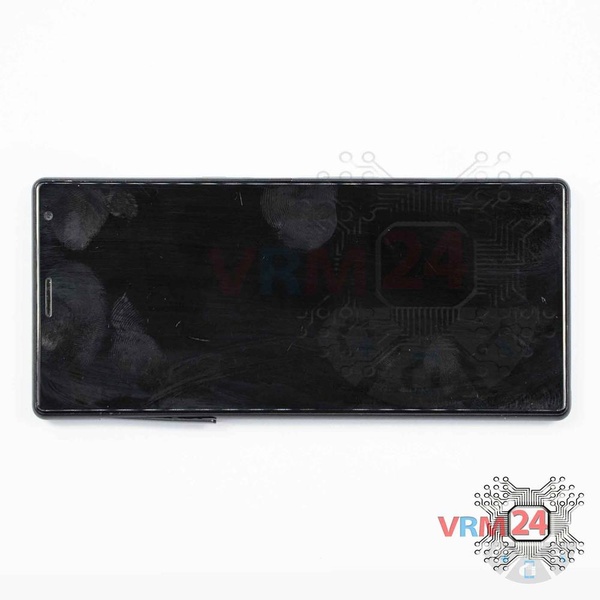

⚠ Antes de desmontar, não se esqueça de desligar o telefone.

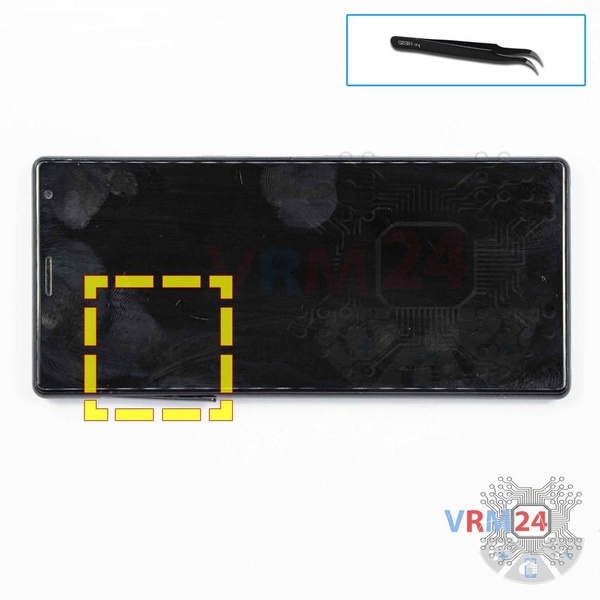

Abra a escotilha que esconde a bandeja dos cartões SIM e de memória (Micro SD) e remova-a.

& nbsp;

⚠ Preste atenção! A desmontagem tem no máximo 3ª dificuldade, pois o processo começa com a desmontagem do módulo display. Se você não tem experiência ou não tem certeza de suas habilidades, recomendamos fortemente que você entre em contato com um centro de serviço especializado.

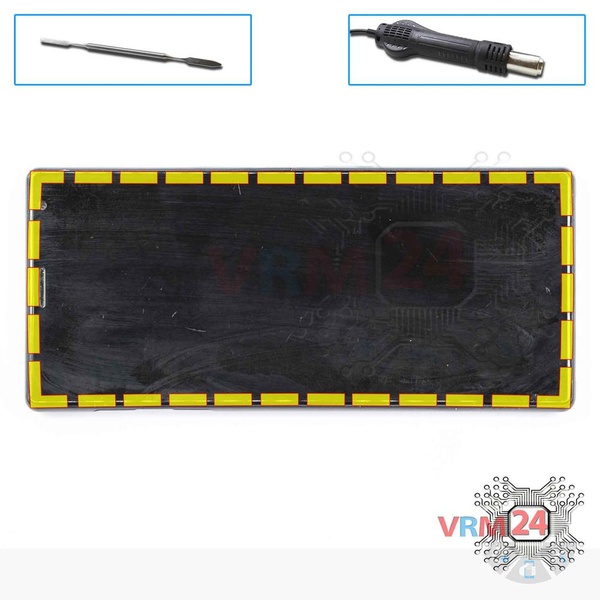

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️ A superfície do módulo de exibição deve ser aquecida para amolecer o adesivo embaixo. A temperatura de aquecimento aproximada é de 50 & deg; C / 125 & deg; F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Freqüentemente, é mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a extremidade mais distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

O processo pode ser visto em nosso vídeo na íntegra, bem como em detalhes, no final das instruções.

⚠ É importante não deixar um filme entre a tela sensível ao toque / vidro e o módulo da tela, pois isso danificará o módulo.

⚠ Observe com antecedência a imagem dos locais onde os cabos da tela sensível ao toque e da tela passam sob o módulo da tela para evitar danos acidentais.

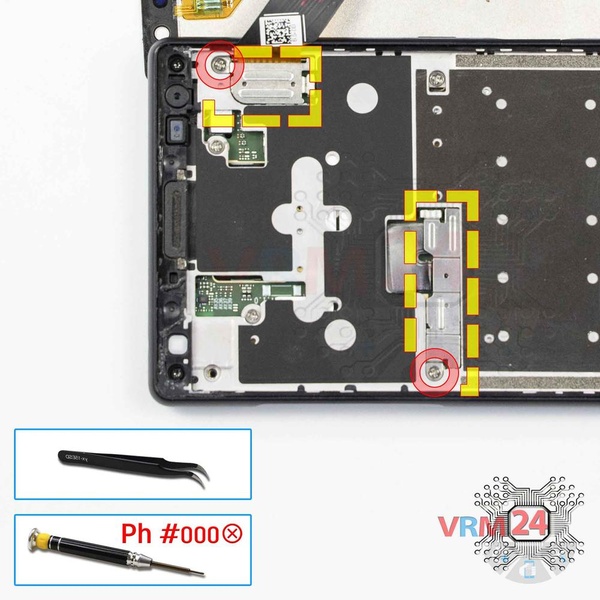

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os 2 parafusos e remova os suportes que prendem os conectores.

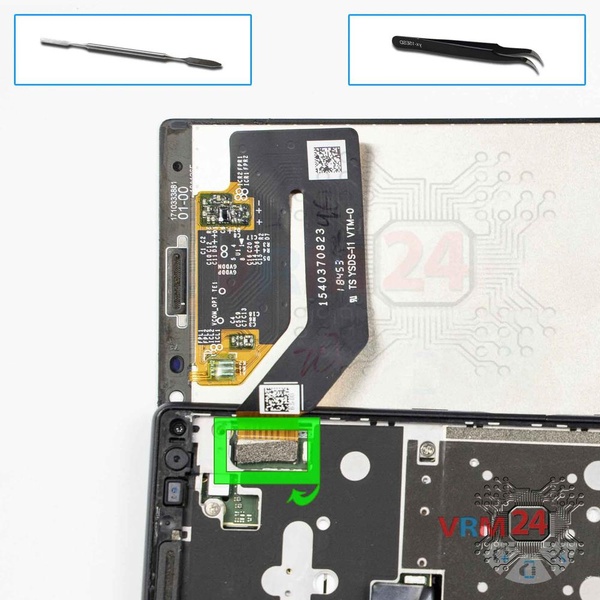

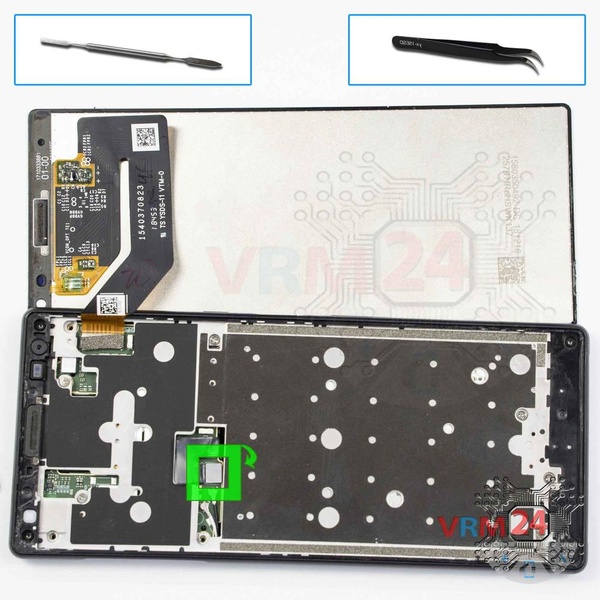

Desconecte o conector da bateria o mais rápido possível.

ℹ️ O modelo Sony Xperia 10 Plus tem uma bateria 12390586-00 com capacidade de 3.000 mAh (também conhecida como bateria recarregável).

⚠ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

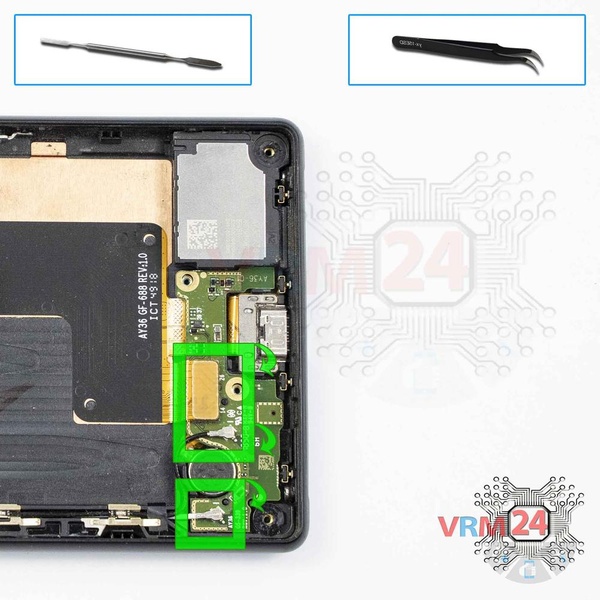

Desconecte o conector e remova o módulo de exibição.

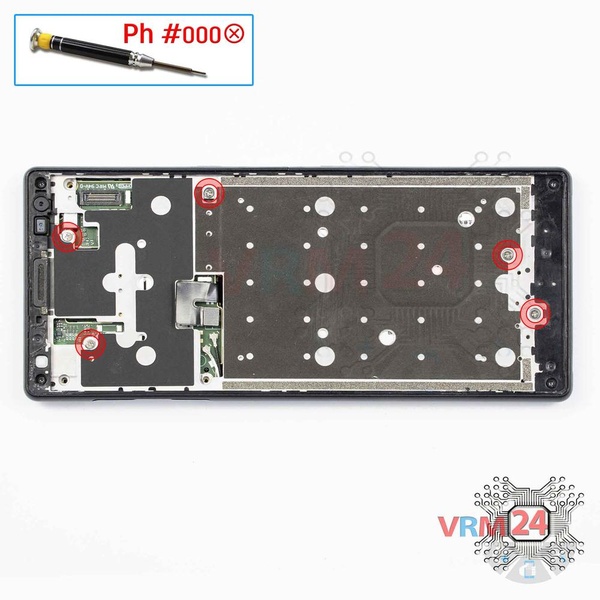

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 5 parafusos.

Usando uma chave de fenda (Torx T5), desparafuse 4 parafusos.

ℹ️ Certifique-se de anotar a localização dos parafusos antes de desmontar. Ao montar o dispositivo, apertar o parafuso no lugar errado pode danificar o dispositivo ou sua parte. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.

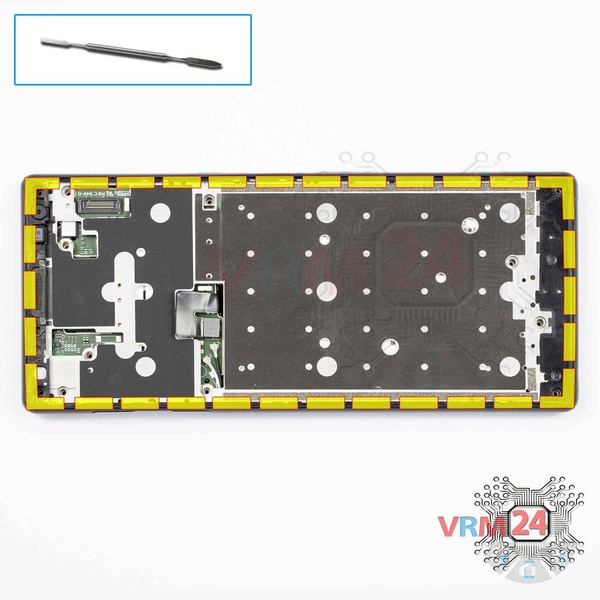

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa do meio com um alto-falante de fone de ouvido. A tampa do meio protege a placa de circuito impresso (PCB).

Tente levantar a tampa pelas bordas e não empurre nada muito para dentro, para não quebrar acidentalmente ou causar curto-circuito em qualquer coisa na placa de circuito.

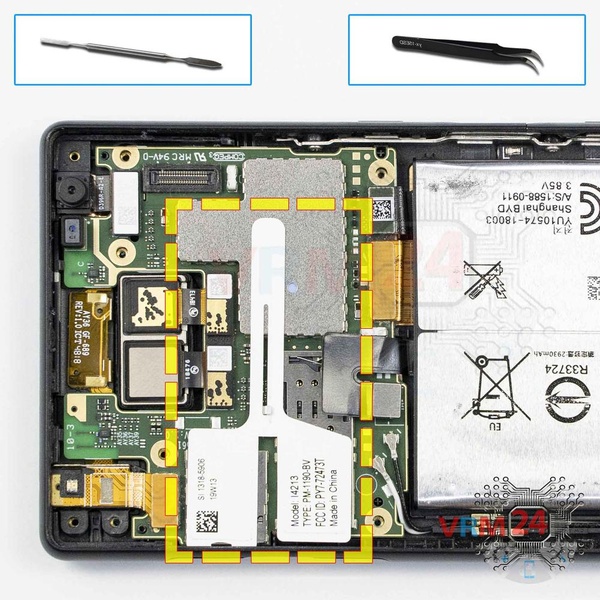

Remova a tag de informação.

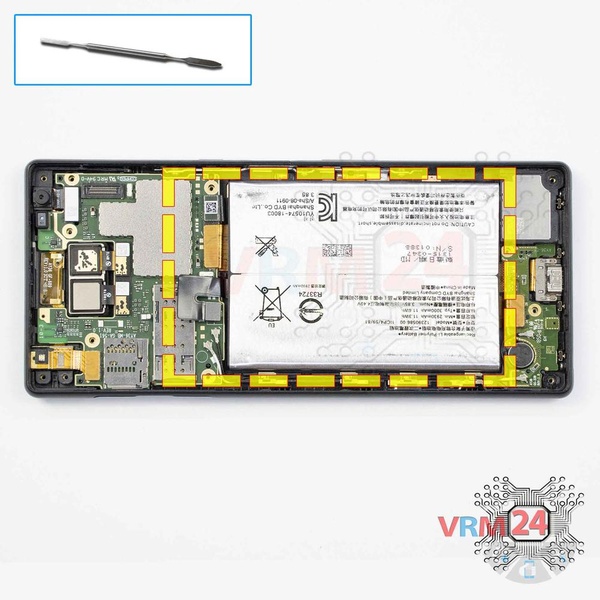

Remova a bateria com cuidado.

Desconecte dois conectores de cabo coaxial, cabo de subtela entre placas na placa-filha.

⚠ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).

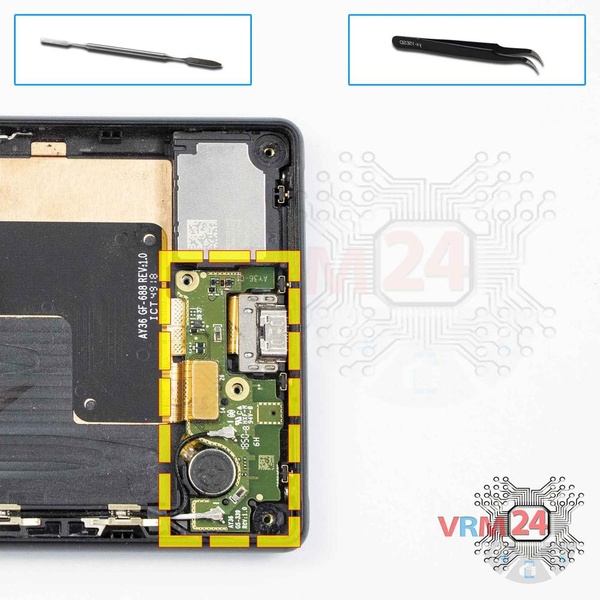

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo, a placa pode ser um pouco aquecida.

ℹ️ A placa contém um microfone, contatos de mola para o alto-falante e uma unidade de antena.

⚠ Não é necessário inserir a ferramenta sob a placa ao removê-la. Os componentes internos podem ser danificados.

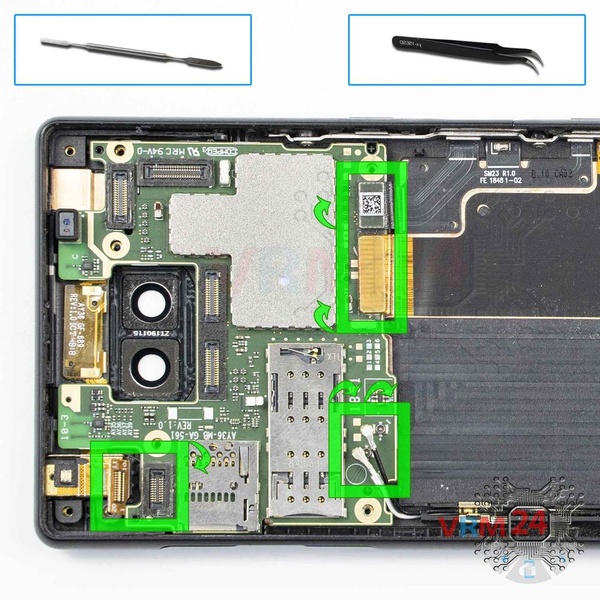

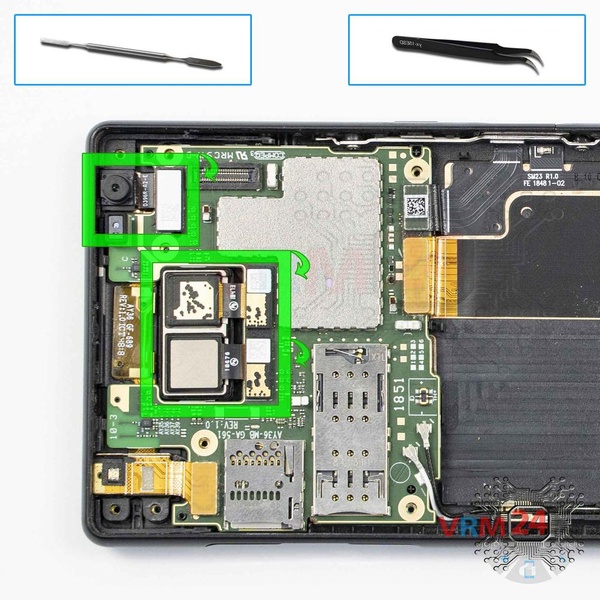

Desconecte os conectores e remova duas câmeras traseiras e uma câmera frontal (selfie).

Retire os conectores do cabo dos botões de volume de energia, cabo entre placas, tomada de fone de ouvido e cabos coaxiais.

⚠ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

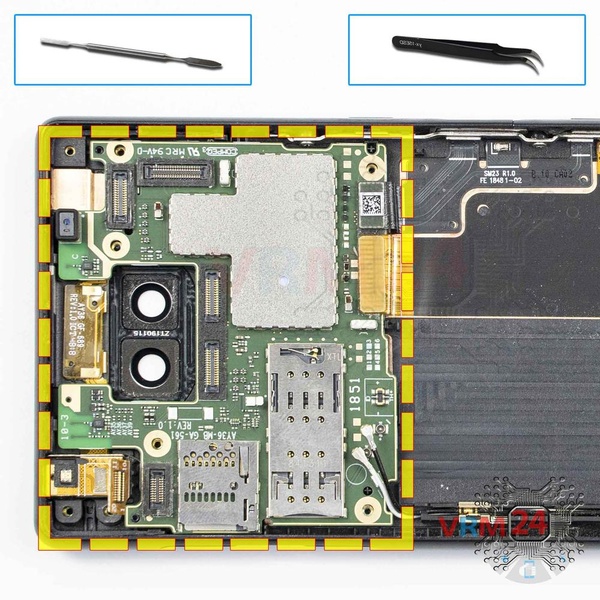

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

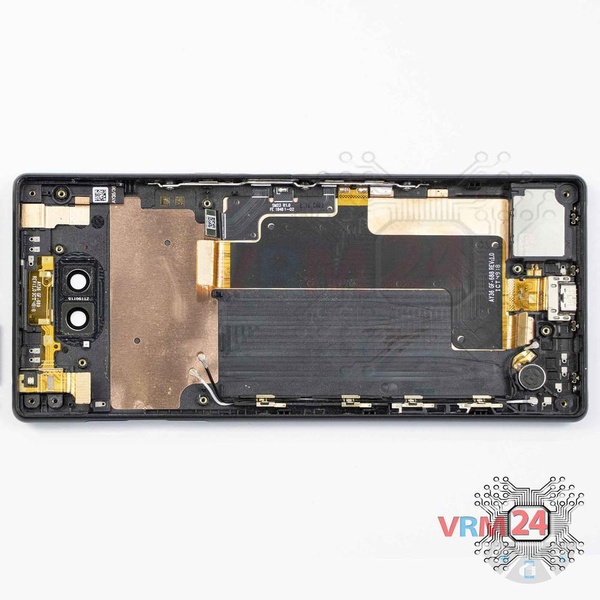

ℹ️ Na caixa permaneceram: tomada de fone de ouvido, alto-falante, cabo dos botões liga / desliga e de volume, cabos coaxiais, motor de vibração, porta de carregamento.
