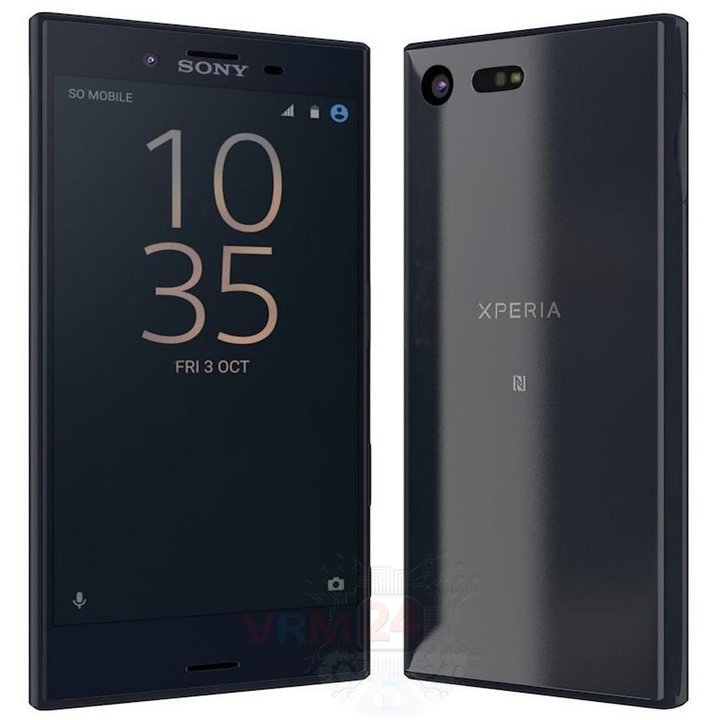

Desmontagem/Reparar do dispositivo móvel Sony Xperia X Compact (Sony Xperia X Compact F5321) com a descrição de cada passo e o conjunto de ferramentas necessárias.

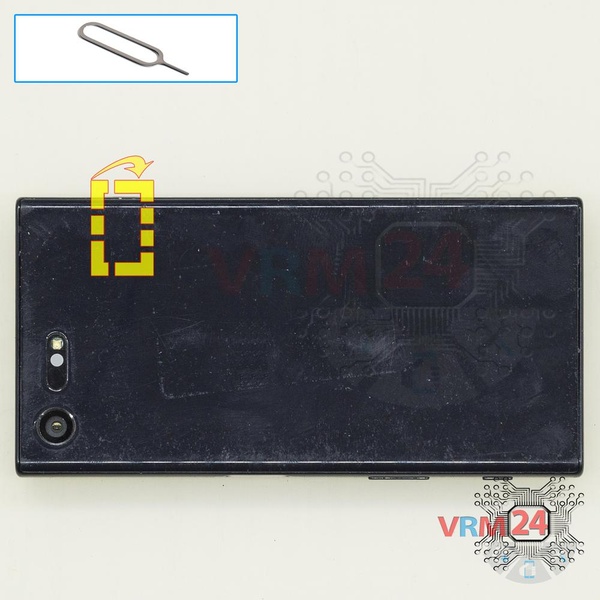

Abra a escotilha que esconde a bandeja dos cartões SIM e de memória (Micro SD) e puxe-a para fora.

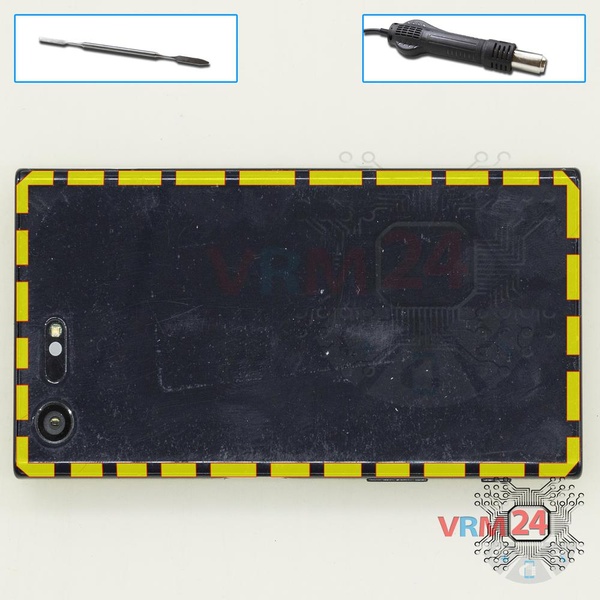

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️ A superfície da contracapa deve ser aquecida para amolecer o adesivo embaixo. A temperatura aproximada de aquecimento é de 50°C; C / 125° F.

Use um filme plástico fino ou palheta para separação. Para facilitar o processo, você pode usar álcool isopropílico. Muitas vezes é o mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a borda mais distante dos cabos ou botões FFC.

Não use uma alavanca ou qualquer força para separação que possa danificar os elementos internos.

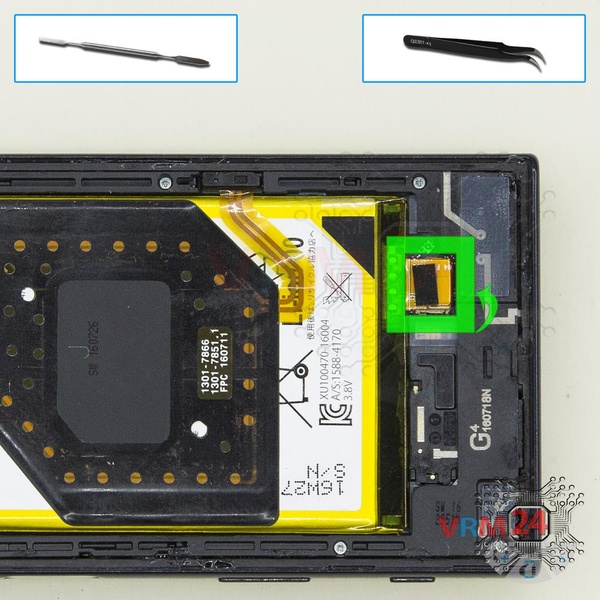

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️ O modelo Sony Xperia X Compact tem uma bateria LIS1594ERPC com capacidade de 2700 mAh (também conhecida como bateria recarregável).

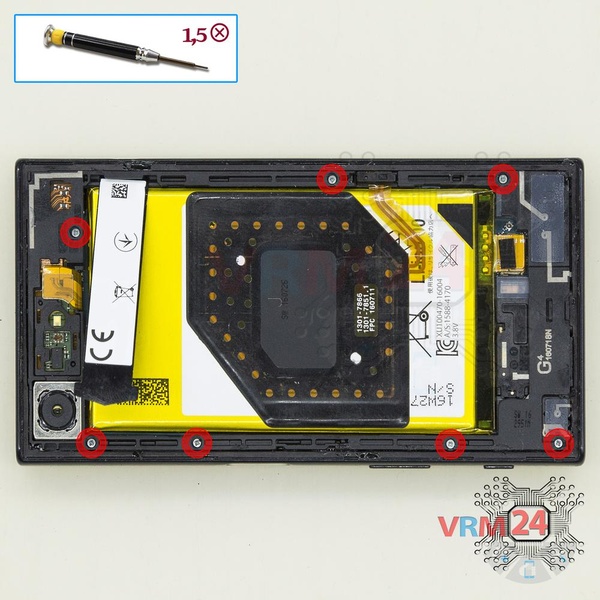

Usando uma chave de fenda Philips de 1,5 mm (PH#000), desparafuse os sete parafusos.

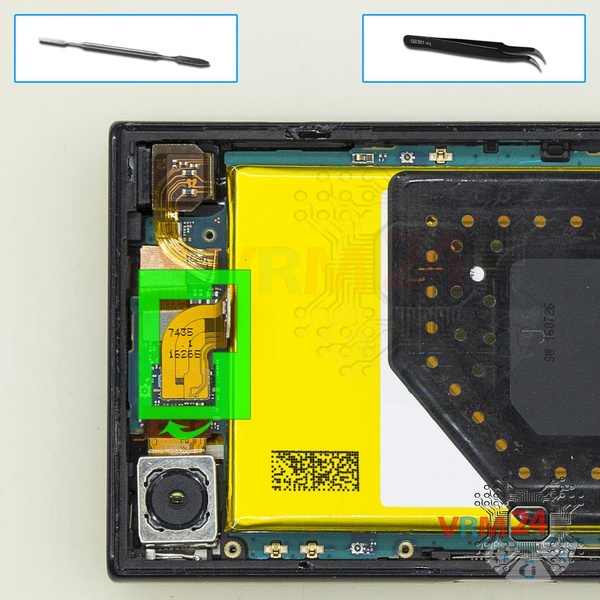

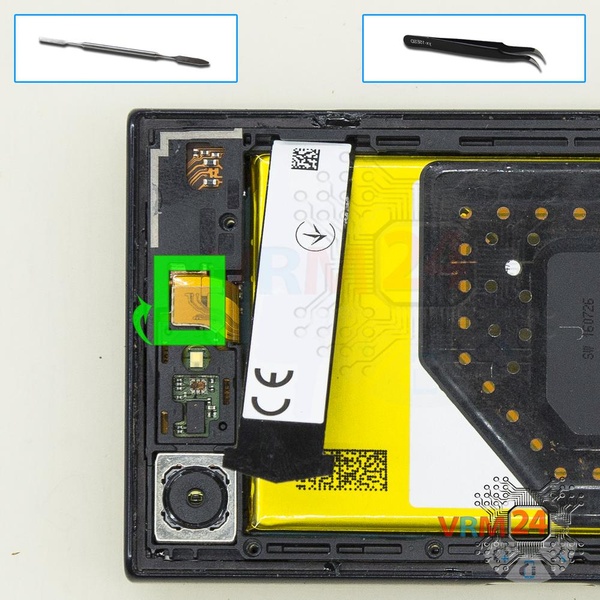

Erga o conector do cabo entre placas e desconecte o conector da etiqueta NFC.

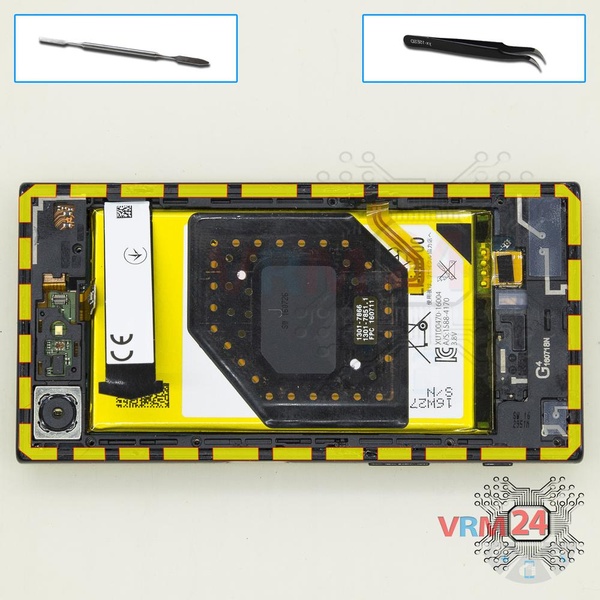

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa do meio com uma pequena placa de circuito e linhas de transmissão e almofadas para antena. A tampa do meio protege a placa de circuito impresso (PCB).

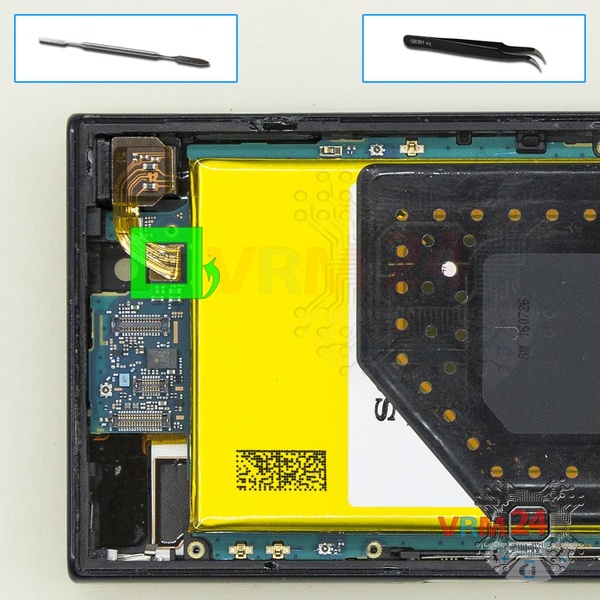

Erga o conector e remova o pequeno cabo interno da placa.

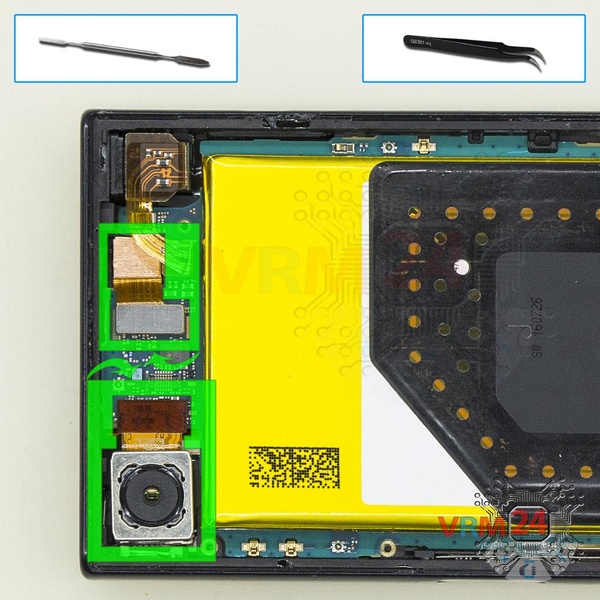

Desconecte os conectores da placa-mãe e remova as câmeras principal e frontal (selfie).

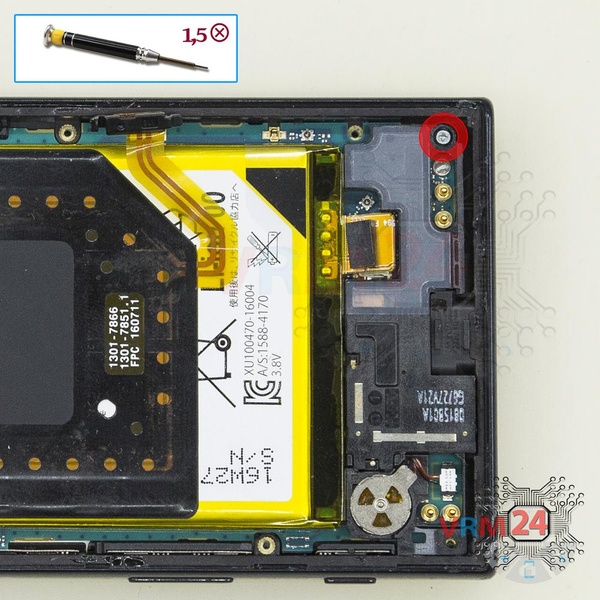

Usando uma chave de fenda Philips de 1,5 mm (PH#000), desparafuse um parafuso.

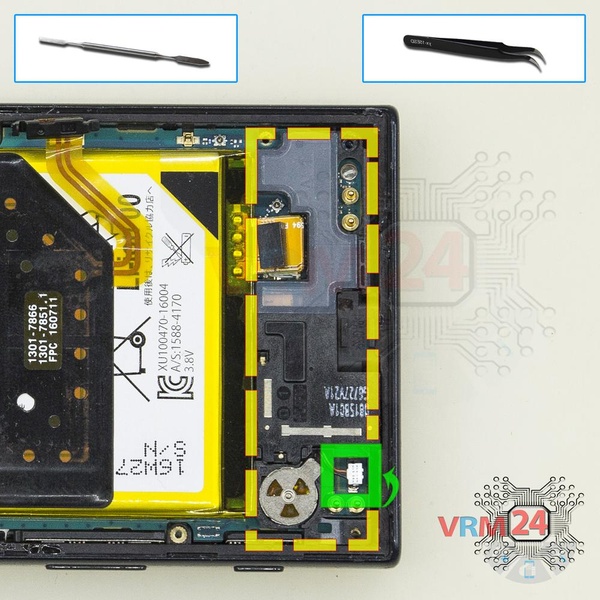

Arranque o conector do motor vibratório e remova o conjunto com alto-falante e motor vibratório.

Erga o conector do soquete do fone de ouvido.

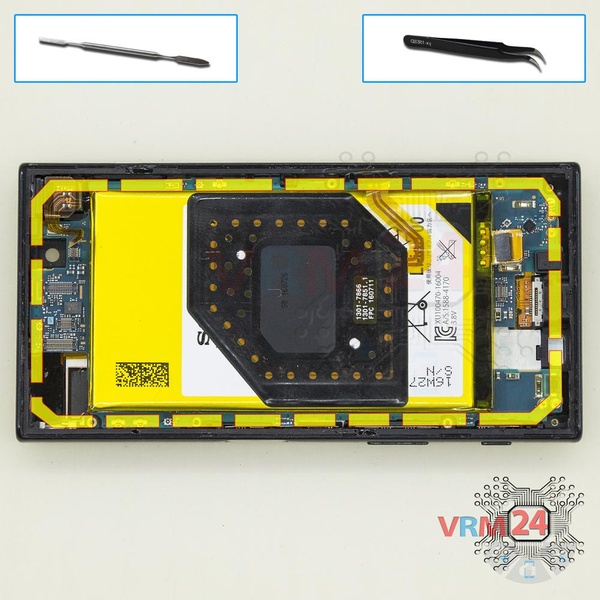

Erga a borda para soltar a placa-mãe. Ainda não podemos removê-lo porque dois cabos estão conectados por dentro. Então, temos que entregá-lo por enquanto.

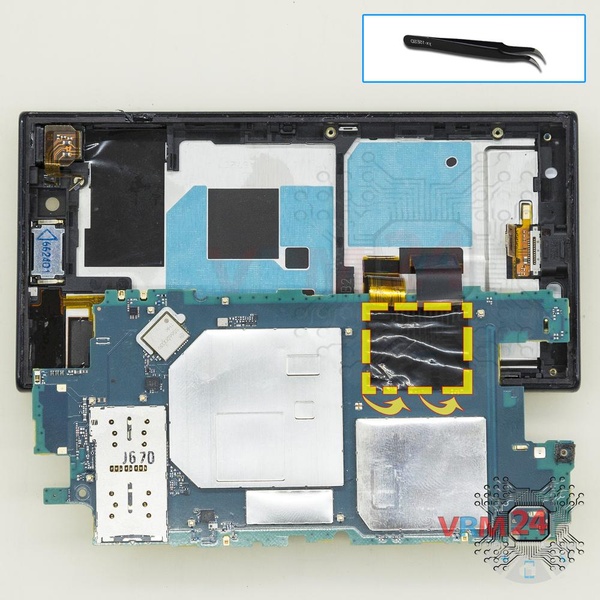

Descole cuidadosamente a película que protege os conectores.

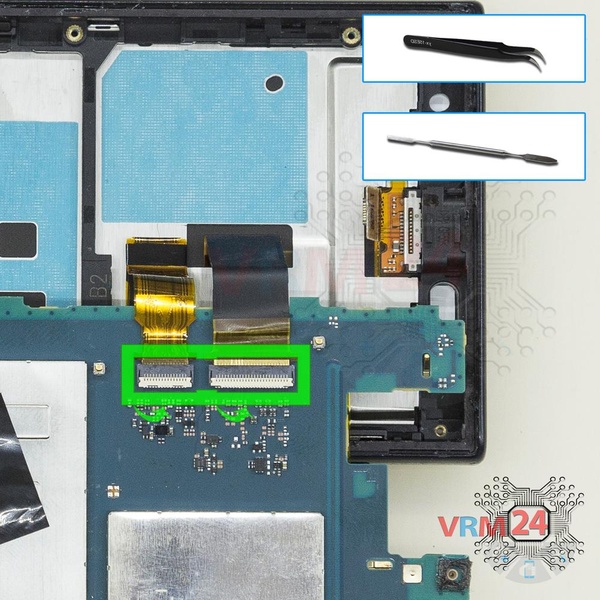

Erga os conectores do cabo da tela, cabo sob a tela e remova a placa-mãe.

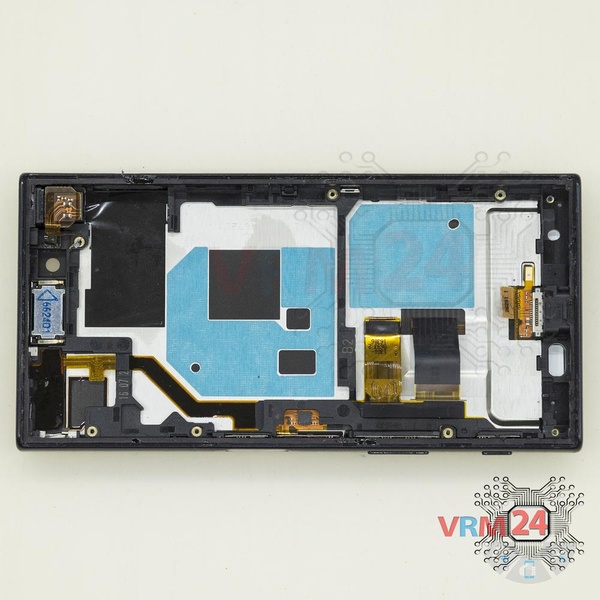

ℹ️ No quadro da tela permaneceu: o alto-falante do fone de ouvido, porta de carregamento.
