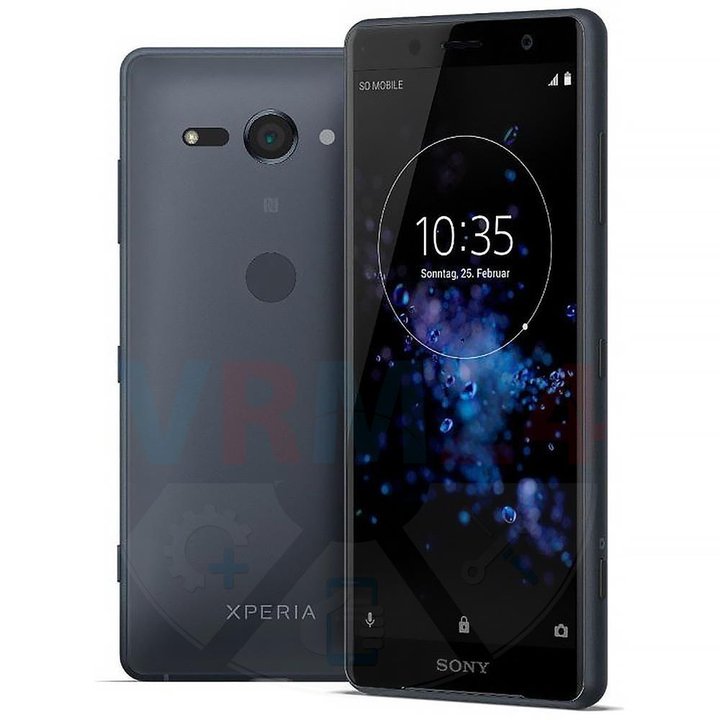

Desmontagem/Reparar do dispositivo móvel Sony Xperia XZ2 Compact (Sony Xperia XZ2 Compact H8324) com a descrição de cada passo e o conjunto de ferramentas necessárias.

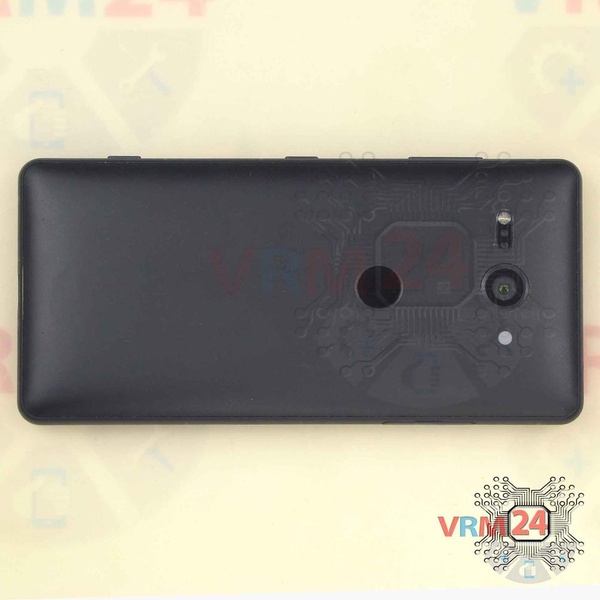

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.

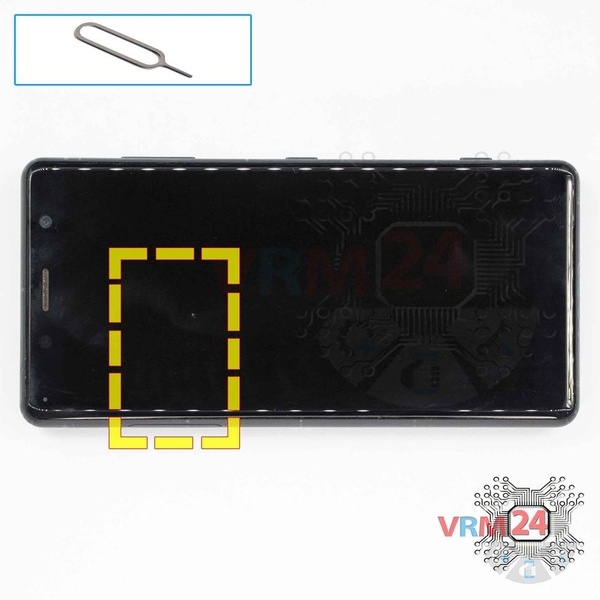

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️️ Atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

⚠️ Preste atenção! A desmontagem tem no máximo 3ª dificuldade, pois o processo começa com a desmontagem do módulo display. Se você não tem experiência ou não tem certeza de suas habilidades, recomendamos fortemente que você entre em contato com um centro de serviço especializado.

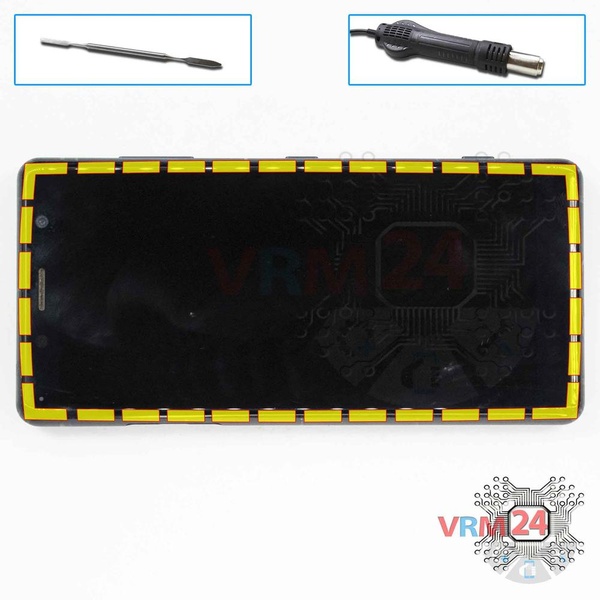

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície do módulo de exibição deve ser aquecida para amolecer o adesivo embaixo. A temperatura de aquecimento aproximada é de 50 & deg; C / 125 & deg; F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Freqüentemente, é mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a extremidade mais distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

O processo pode ser visto em nosso vídeo na íntegra, bem como em detalhes, no final das instruções.

⚠️ É importante não deixar um filme entre a tela sensível ao toque / vidro e o módulo da tela, pois isso danificará o módulo.

⚠️ Observe com antecedência a imagem dos locais onde os cabos da tela sensível ao toque e da tela passam sob o módulo da tela para evitar danos acidentais.

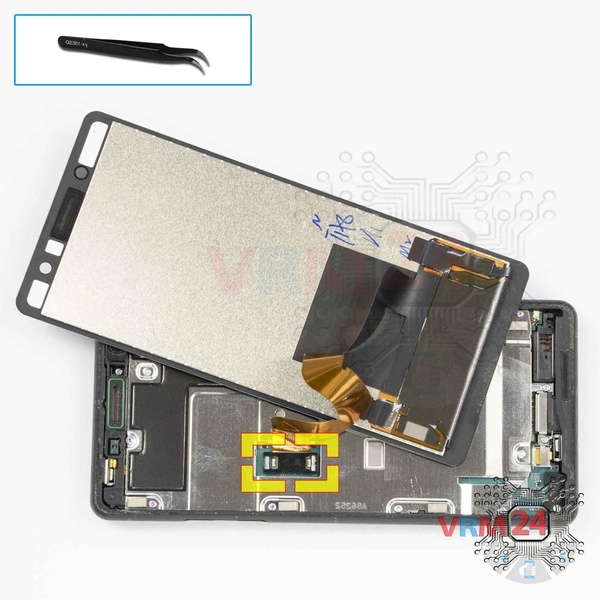

Remova o suporte que prende o conector do módulo de tela.

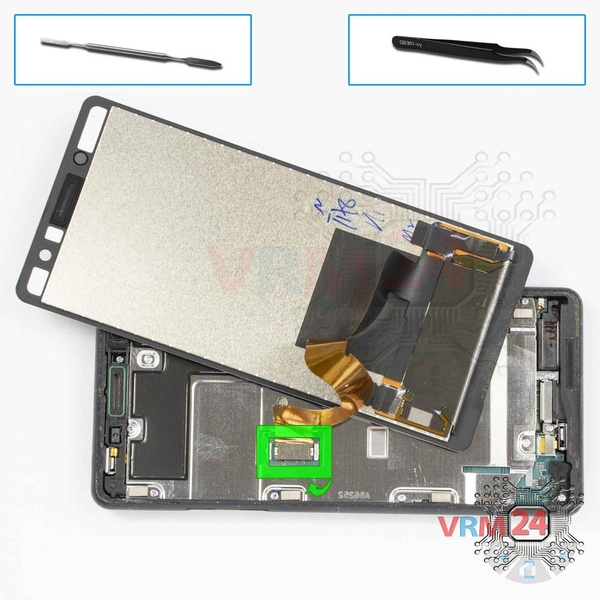

Desconecte o conector e remova o módulo de exibição.

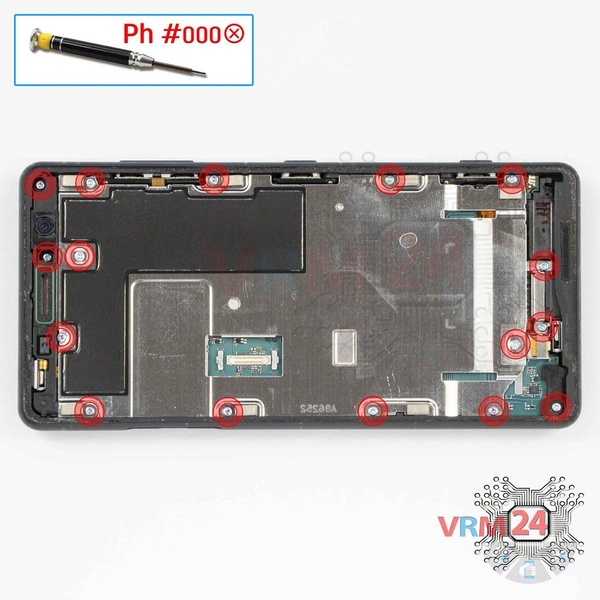

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 16 parafusos.

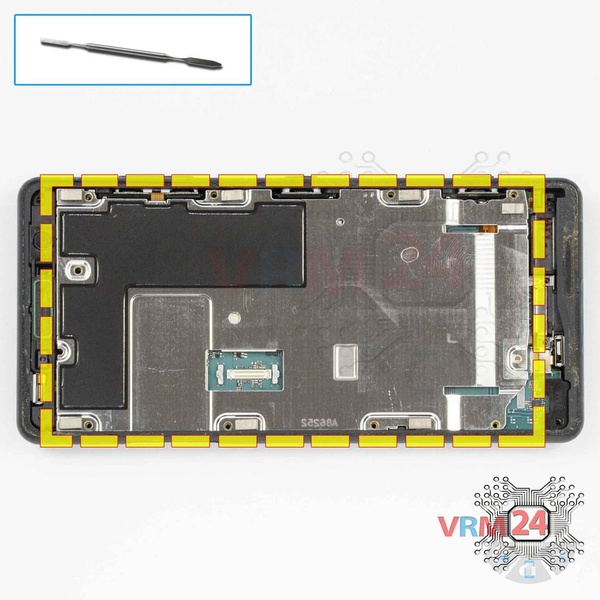

Remova a tampa do meio.

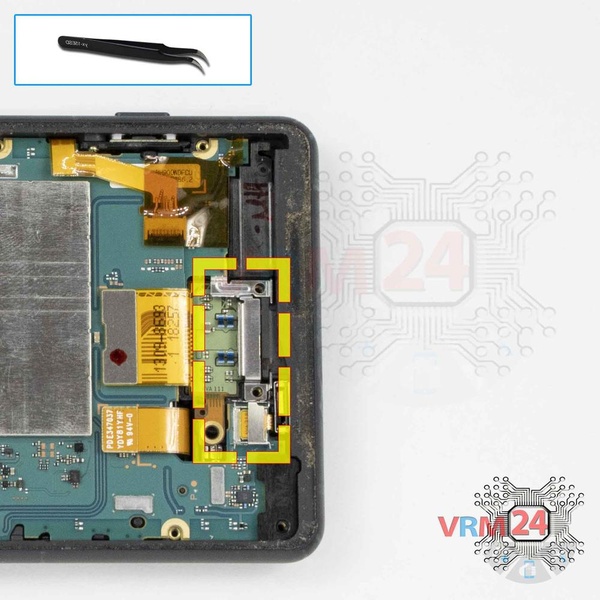

Remova os suportes que prendem o conector do alto-falante e a porta de carregamento.

Desconecte o conector da bateria o mais rápido possível.

ℹ️️ O modelo Sony Xperia XZ2 Compact H8324 tem uma bateria LIP1657ERPC com capacidade de 2870 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

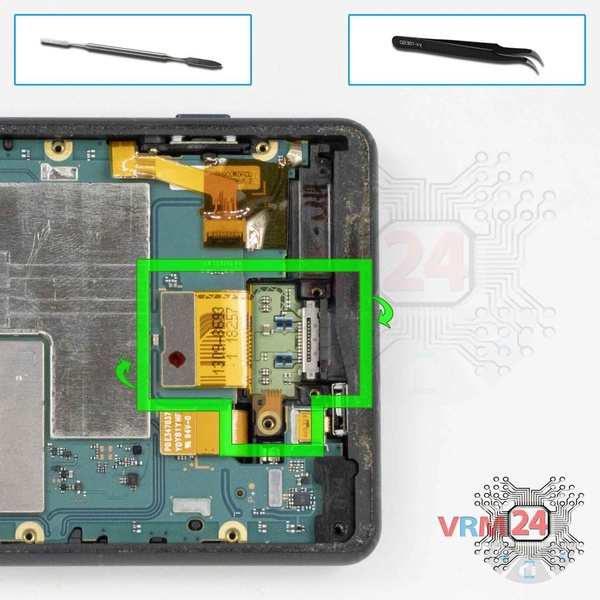

Levante o conector e remova a porta de carregamento.

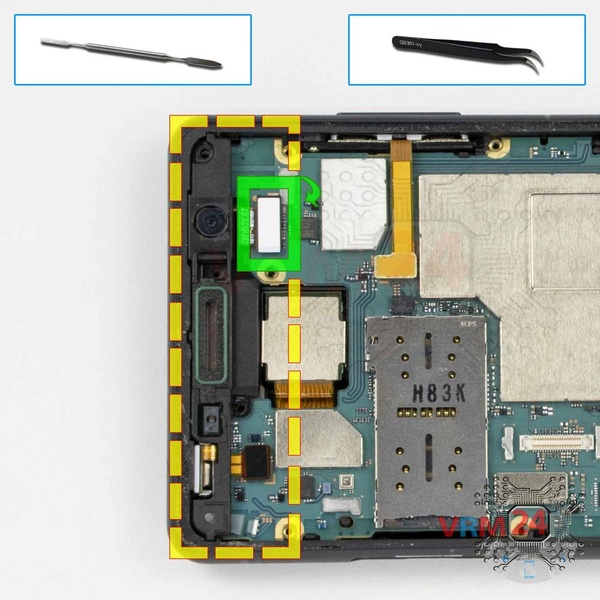

Desconecte o conector e remova a tampa com a câmera frontal (selfie) e o alto-falante do fone de ouvido.

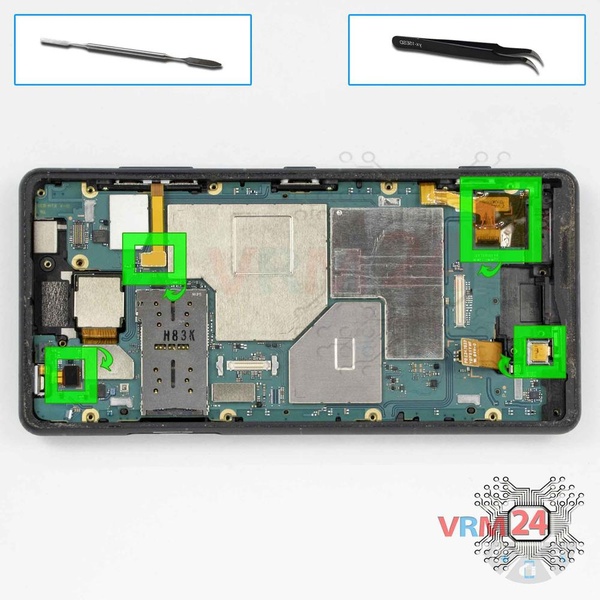

Retire os conectores dos cabos dos botões laterais com sensor de impressão digital, alto-falante, microfone com sensor de proximidade.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

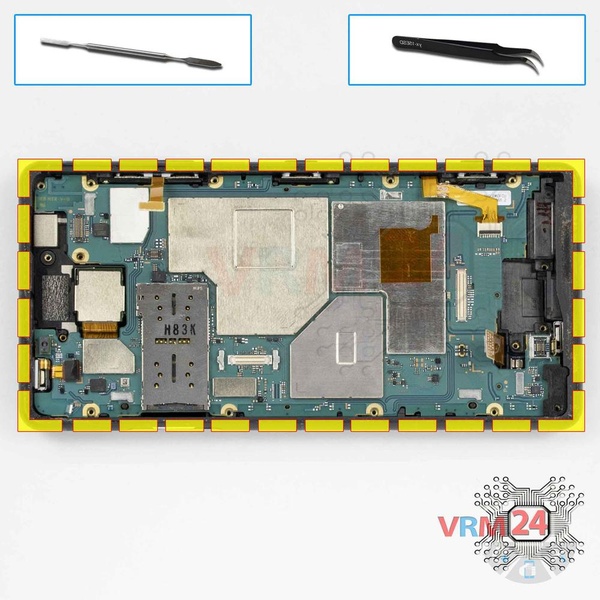

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

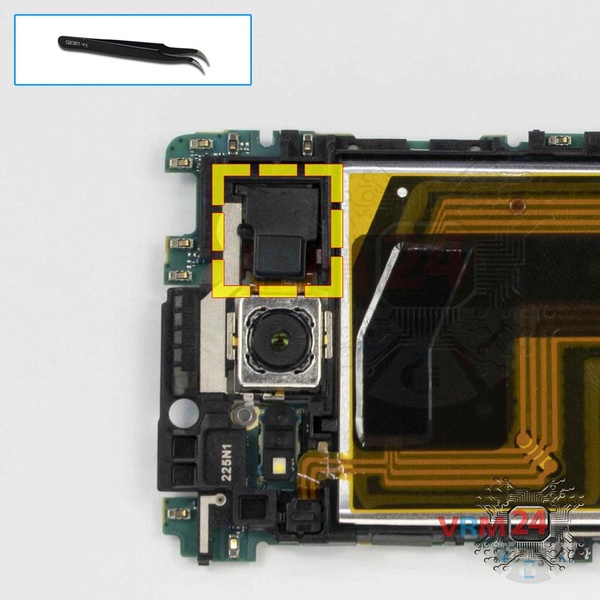

Remova com cuidado o suporte que segura a câmera traseira.

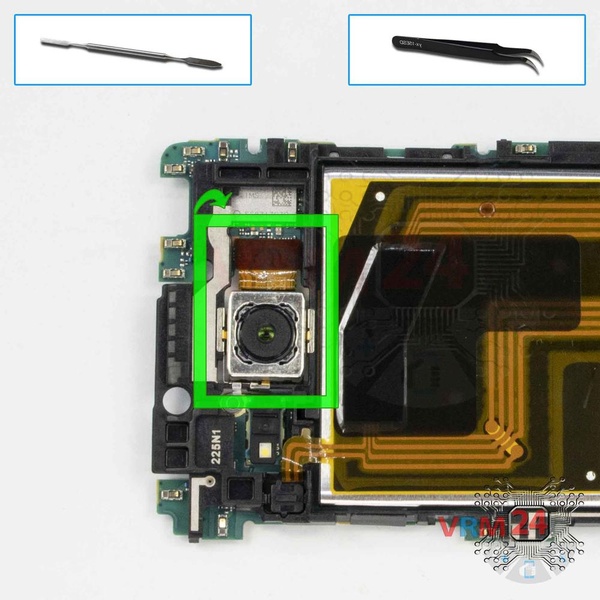

Desconecte o conector e remova a câmera traseira.
