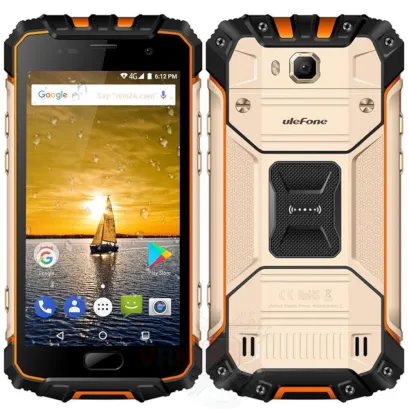

Desmontagem/Reparar do dispositivo móvel uleFone Armor 2 (uleFone Armor 2 / 2S) com a descrição de cada passo e o conjunto de ferramentas necessárias.

Usando uma chave de fenda (chata), desparafuse os dois parafusos e remova a tampa que esconde os suportes do SIM e do cartão de memória.

Usando uma chave de fenda T6 HEX, desparafuse os seis parafusos nas laterais do telefone.

Usando uma chave de fenda T6 HEX, desparafuse os oito parafusos.

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse os seis parafusos.

Os parafusos são diferentes: ℹ️️ Certifique-se de observar a localização dos parafusos antes de desmontar. Ao montar o aparelho, apertar o parafuso no lugar errado pode danificar o aparelho ou suas peças. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Na contracapa há uma pequena placa, alto-falante.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

Desconecte o conector do cabo coaxial, conector do cabo entre placas.

⚠️️ Cuidado! O cabo entre placas é conectado por dentro.

Remova a placa secundária. Pode ser colado na moldura ou preso com acessórios como travas ou ganchos, por isso tome cuidado.

ℹ️️ A placa secundária contém uma porta de carregamento (Micro-USB), microfone, motor de vibração, contatos de mola para o alto-falante e uma unidade de antena.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse os sete parafusos.

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa com um sensor.

Usando uma chave de fenda Philips de 1,5 mm (PH #000), desparafuse os três parafusos que prendem a placa-mãe.

Desconecte o conector na placa-mãe e remova a câmera frontal (selfie).

Erga os conectores dos cabos do botão lateral, cabo do módulo de exibição, cabo interno da placa.

⚠️️ Cuidado! Todos os conectores estão localizados na parte interna da placa-mãe.

Decidimos primeiro descolar a bateria e desconectar a placa-mãe.

Para descolar a bateria basta puxar a etiqueta para cima (localizada na extremidade da bateria). Depois, não precisamos remover a bateria porque ela está conectada à placa-mãe por dentro. Em vez disso, abrimos as bordas e separamos a placa-mãe, e removemos a placa-mãe e a bateria juntos.

ℹ️️ O modelo uleFone Armor 2 possui uma bateria com capacidade de 4700 mAh (também conhecida como bateria recarregável).

Desligue o conector da bateria.

Desconecte o conector na placa-mãe e remova a câmera principal.
