Desmontagem/Reparar do dispositivo móvel uleFone T1 com a descrição de cada passo e o conjunto de ferramentas necessárias.

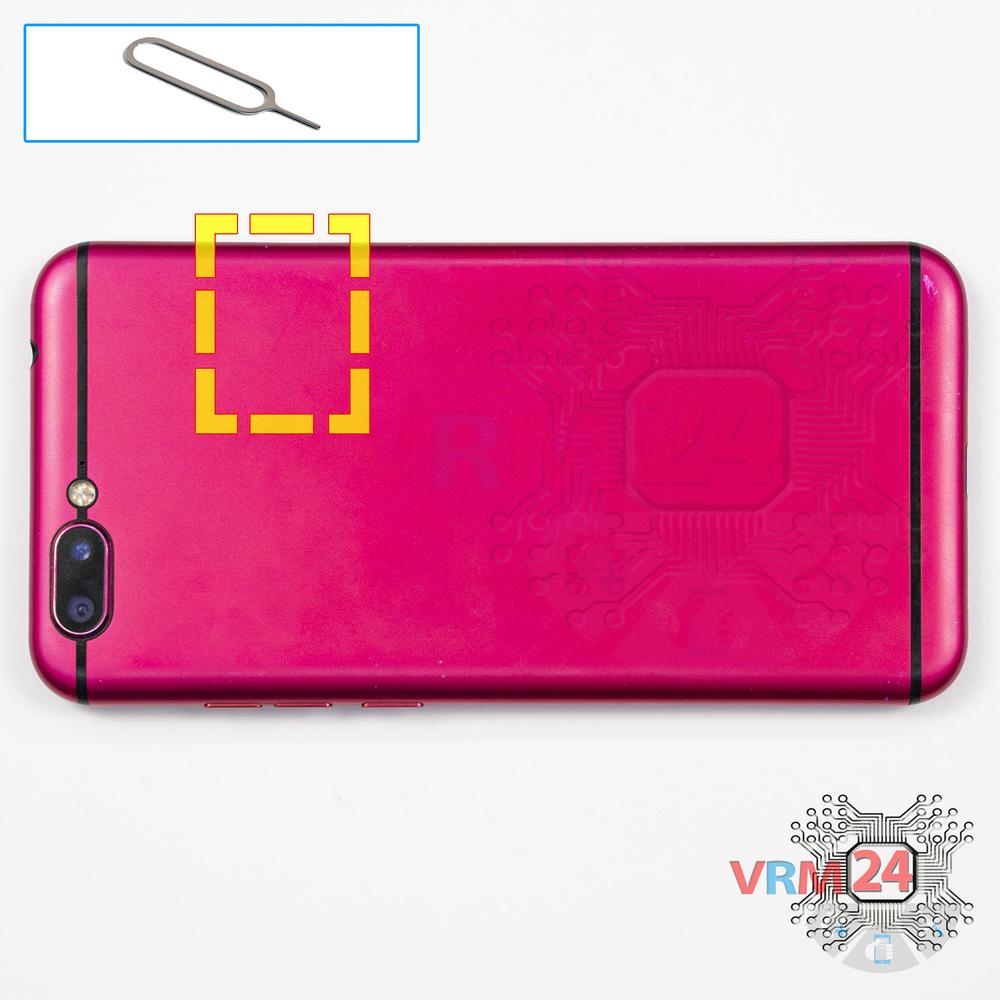

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️ Atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

Usando uma chave de fenda (precisão em forma de estrela de 0,8 mm, também conhecida como Pentalobe), desparafuse/aperte dois parafusos na extremidade do telefone.

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

⚠️ Cuidado ao abrir a tampa pela lateral dos botões de volume e power. Cabos finos e botões frágeis são fáceis de danificar.

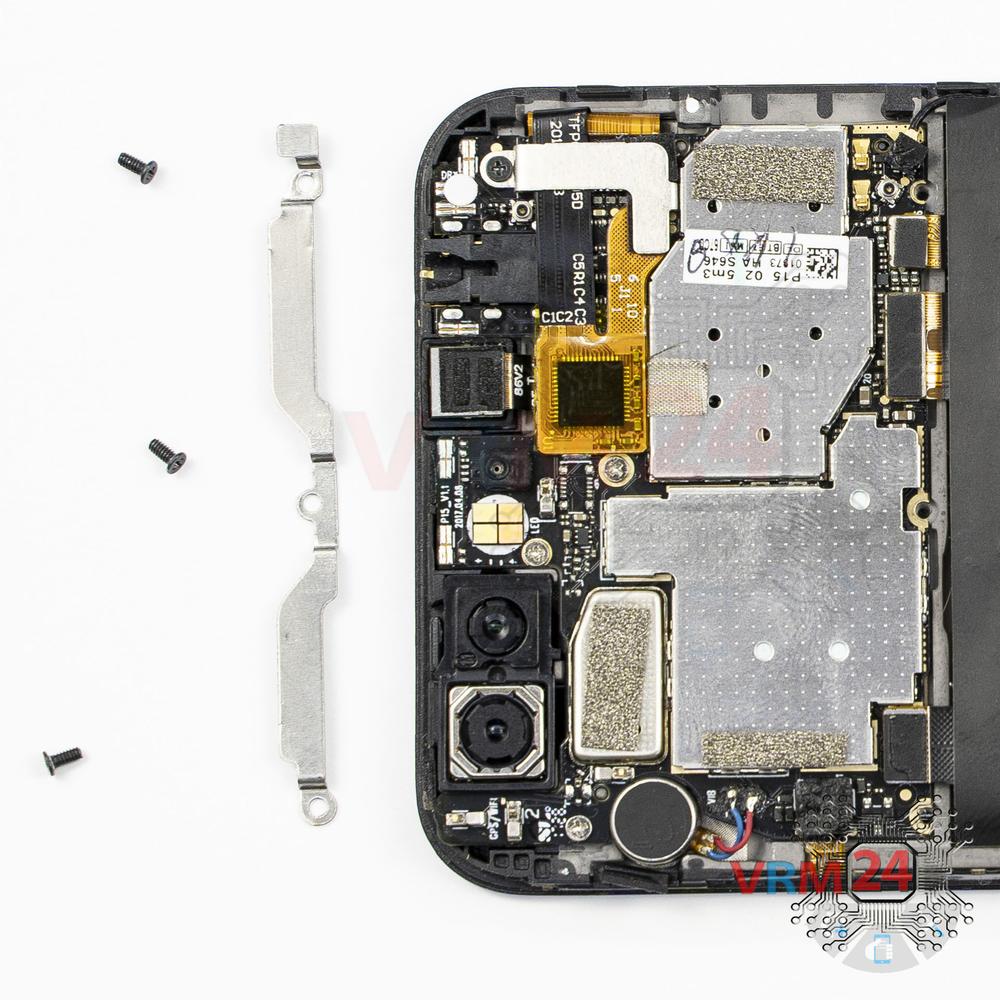

Usando uma chave de fenda Phillips de 1,5 mm (PH nº 000), desparafuse os três parafusos e remova o suporte que prende os conectores.

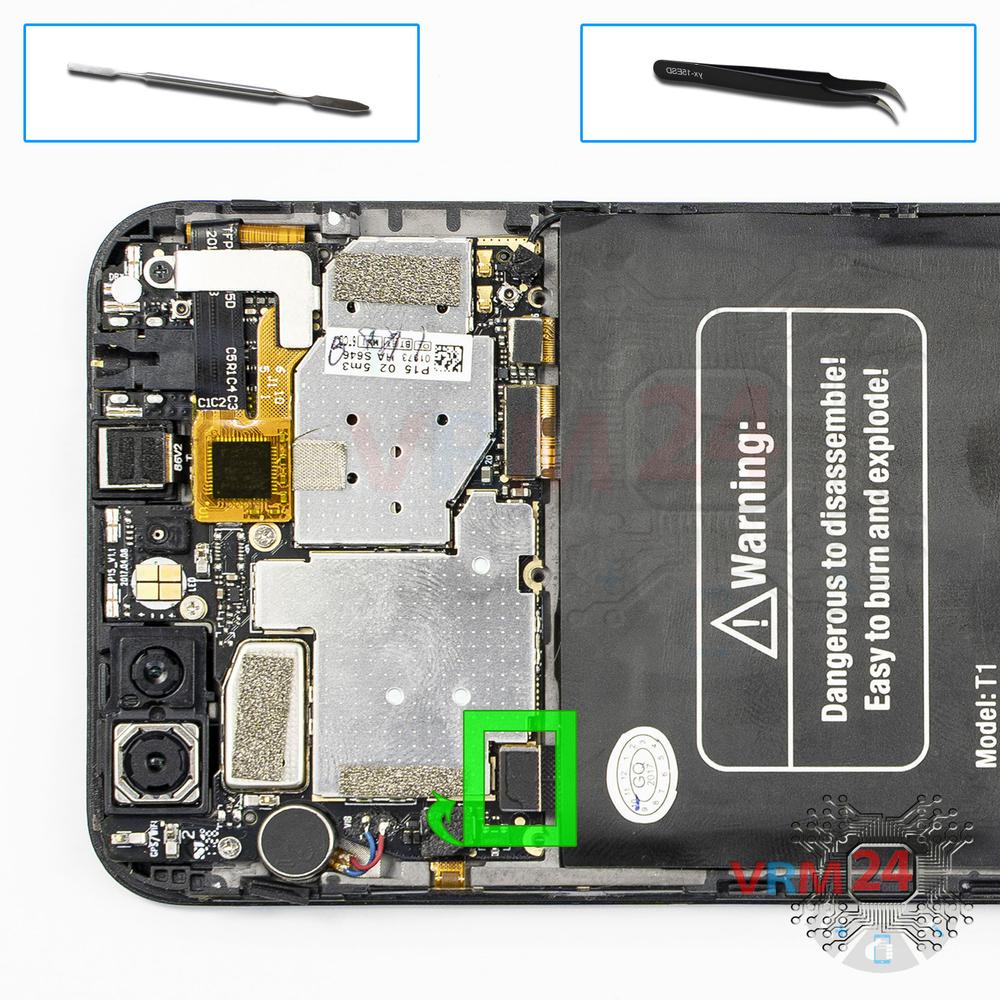

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️ O modelo uleFone T1 possui uma bateria com capacidade de 3680 mAh (também conhecida como bateria recarregável).

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse os cinco parafusos.

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse um parafuso grande.

Se os parafusos forem diferentes: ℹ️ Certifique-se de observar a localização dos parafusos antes de desmontar. Ao montar o aparelho, apertar o parafuso no lugar errado pode danificar o aparelho ou suas peças. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.

Erga a borda e remova a tampa com um alto-falante.

Usando uma chave de fenda Philips de 1,5 mm (PH nº 000), desparafuse um parafuso que prende a placa secundária.

Desconecte o conector do cabo coaxial, dois conectores de cabo entre placas.

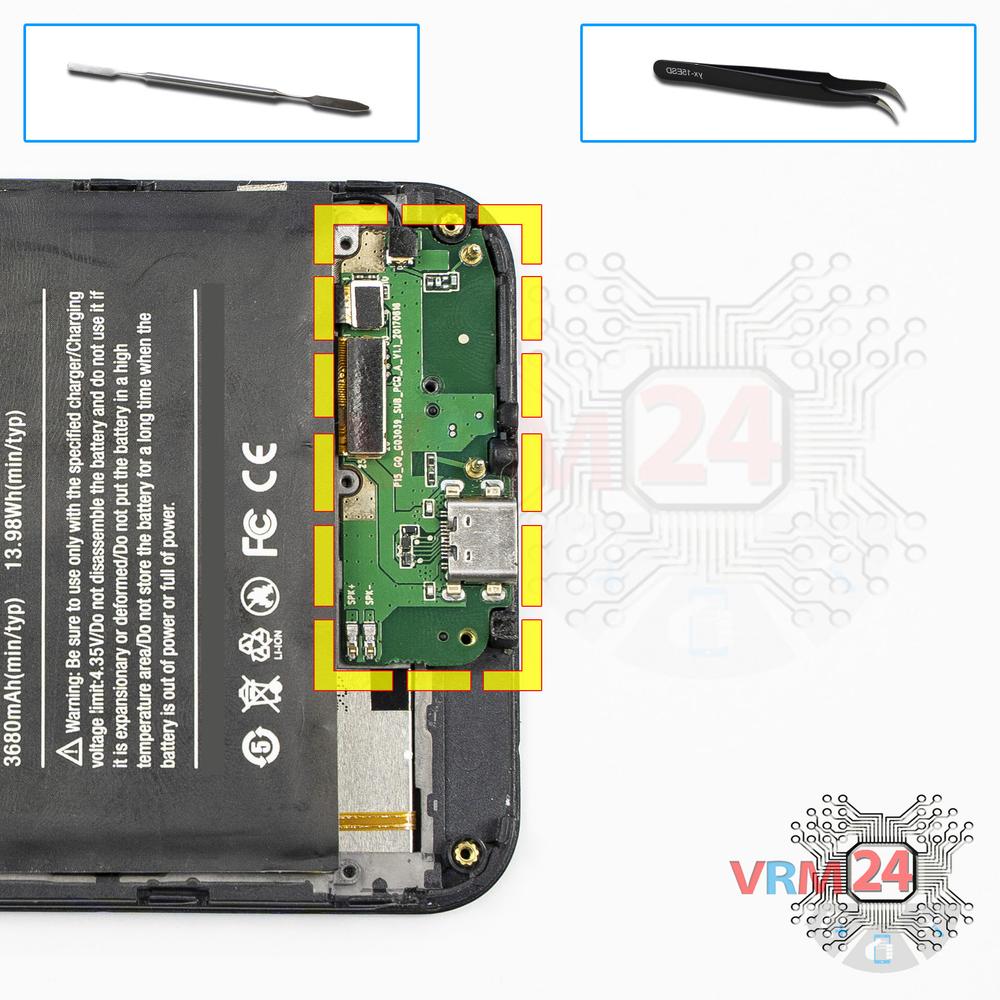

Remova a placa secundária. Pode ser colado na moldura ou preso com acessórios como travas ou ganchos, por isso tome cuidado.

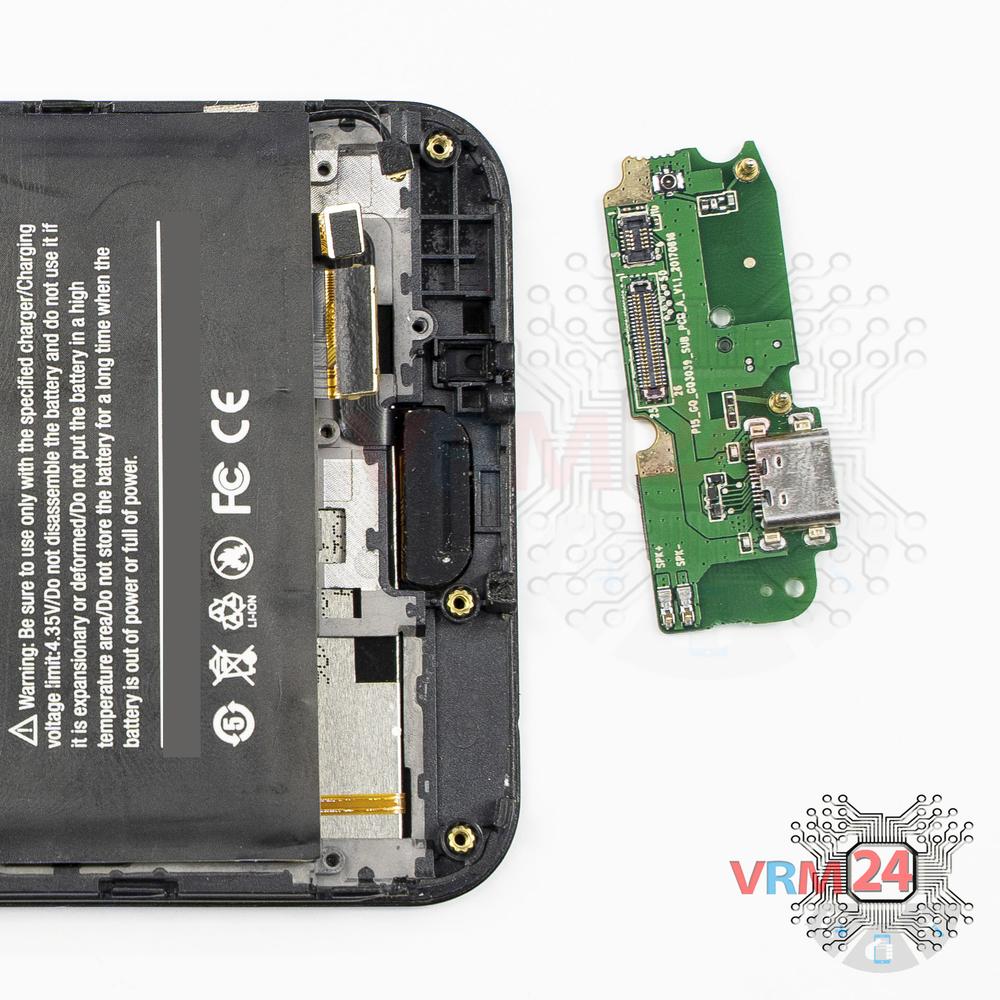

ℹ️ A placa secundária contém uma porta de carregamento (Micro-USB), microfone, contatos de mola para o alto-falante e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

Erga o conector e remova o cabo coaxial.

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse um parafuso e remova o suporte.

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse os três parafusos que prendem a placa-mãe.

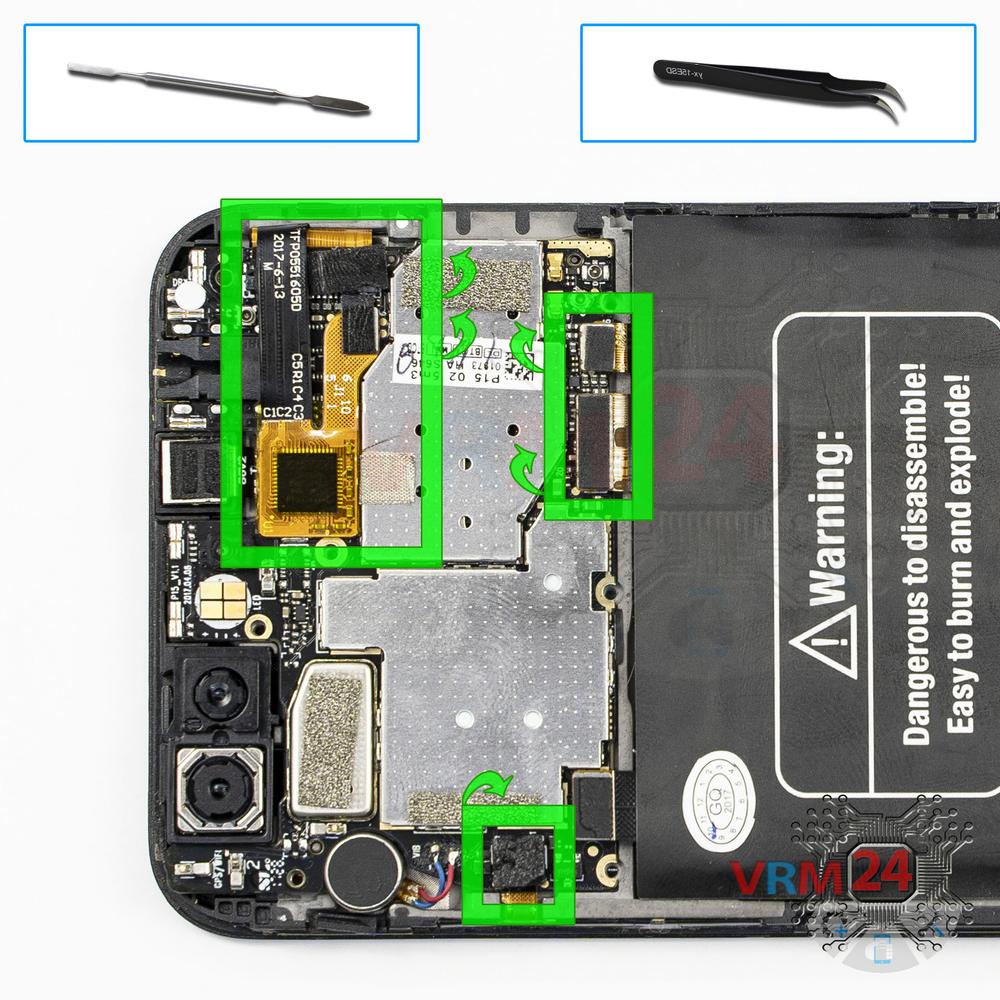

Erga os conectores do cabo dos botões laterais, cabo da tela, cabo da tela sensível ao toque, dois cabos entre placas.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

Erga o conector e remova o sensor de proximidade.

Desconecte o conector na placa-mãe e remova a câmera frontal (selfie).

Desligue os conectores da placa-mãe e remova o conjunto das duas câmeras traseiras.
