Desmontagem/Reparar do dispositivo móvel vivo X200 Pro com a descrição de cada passo e o conjunto de ferramentas necessárias.

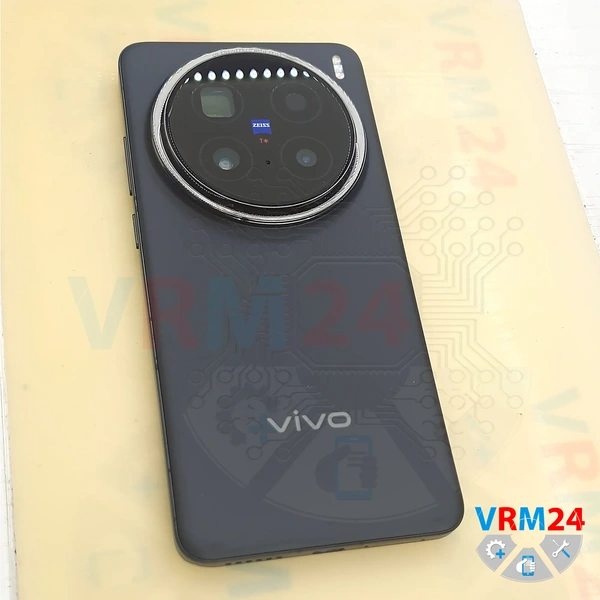

⚠️ Antes de desmontar, não esqueça de desligar o telefone.

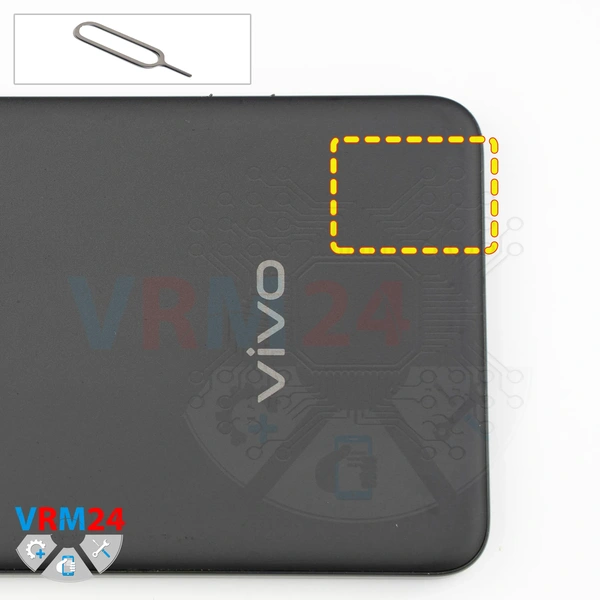

Em primeiro lugar, como sempre, precisamos remover a bandeja do cartão SIM.

Para fazer isso, usamos uma ferramenta de ejeção de SIM, inserimos no orifício, empurramos a bandeja para fora e a colocamos de lado.

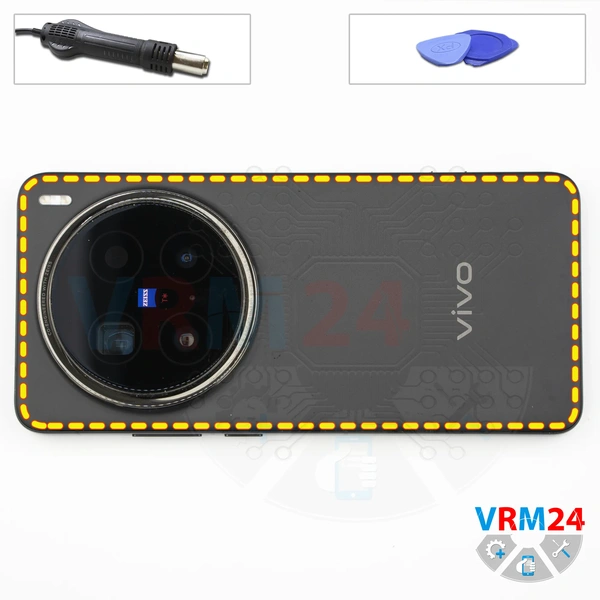

Depois disso, precisamos aquecer a superfície da tampa traseira a uma temperatura de cerca de 70°C ou 160 graus Fahrenheit. Estamos usando uma esteira de aquecimento para isso, mas você também pode usar um secador de cabelo.

Após aproximadamente 10 minutos, podemos prosseguir com a remoção ou separação da tampa traseira. Para isso, utilizamos um filme plástico fino, mas resistente. Nós o inserimos no espaço entre a tampa traseira e a moldura intermediária e deslizamos cuidadosamente ao longo da borda, cortando a camada adesiva.

Observe que a tampa traseira também está colada ao redor da área da câmera.

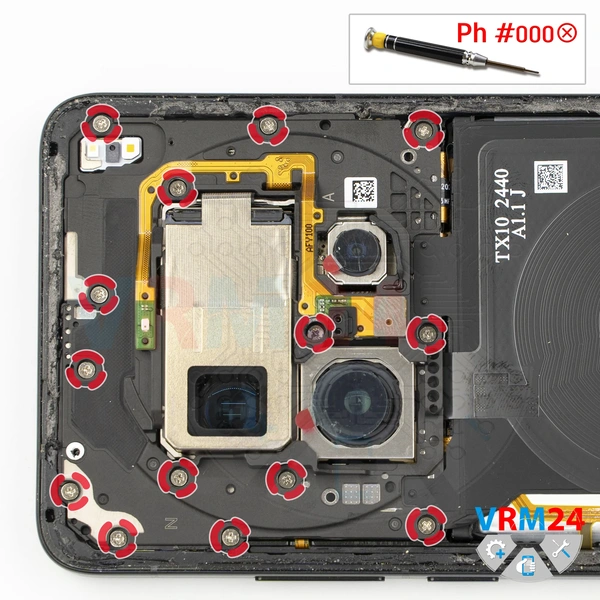

Depois disso, passamos a remover os parafusos.  Para remover os parafusos, usamos uma chave de fenda Phillips de 1,5 mm ou uma chave de fenda Phillips #000. Desparafusamos os parafusos.

Se os parafusos forem difíceis de remover, também podemos usar uma pinça.

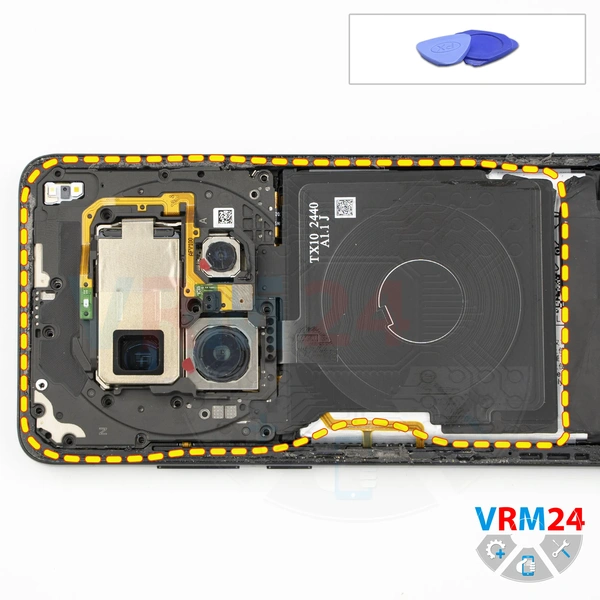

Portanto, após retirar os parafusos, precisamos retirar a tampa da parte superior.

Primeiro, é melhor retirar parcialmente a bobina de carregamento sem fio de um lado e verificar o que há por baixo desta inserção: a localização dos cabos flexíveis e possivelmente dos conectores.

Olhamos abaixo da inserção para identificar a localização aproximada dos conectores.

Agora podemos usar cuidadosamente uma ferramenta não metálica para levantar e desconectar o conjunto da tampa com a bobina de carregamento sem fio, o módulo NFC, o flash e os traços da antena.

Remova-o com cuidado e reserve.

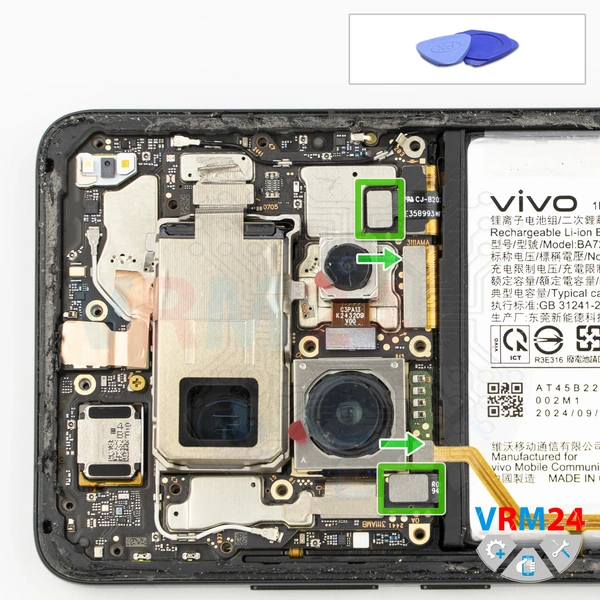

Depois disso, use uma ferramenta não metálica para desconectar os conectores da bateria.

ℹ️ O Vivo X200 Pro utiliza uma bateria recarregável BA72 com capacidade de 6000 mAh.

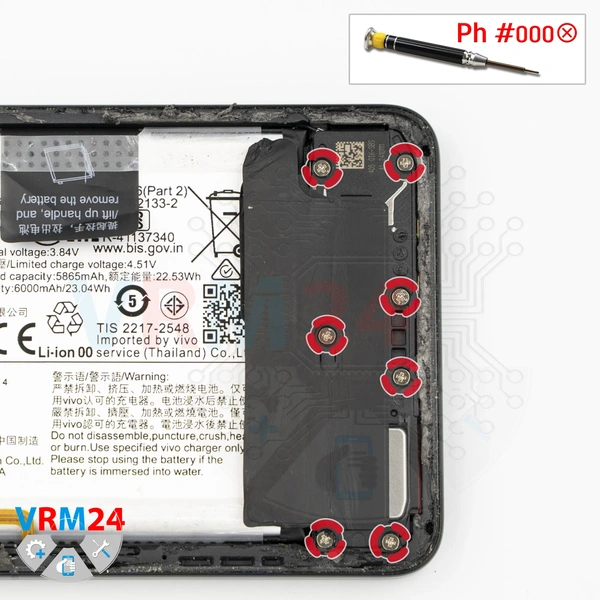

Na seção inferior, também precisamos remover os parafusos.

Parece que todos os parafusos são iguais, mas ainda é melhor mantê-los separados dos anteriores, pois os parafusos nem sempre se encaixam corretamente nos orifícios errados.

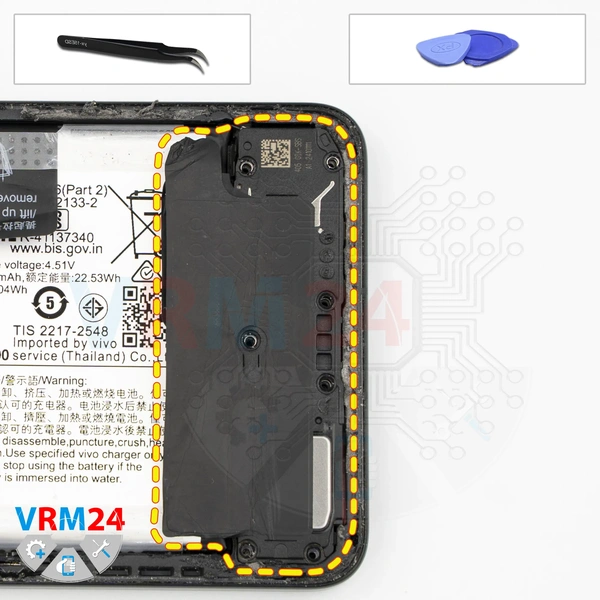

E agora podemos desconectar a tampa do alto-falante e do motor vibratório..

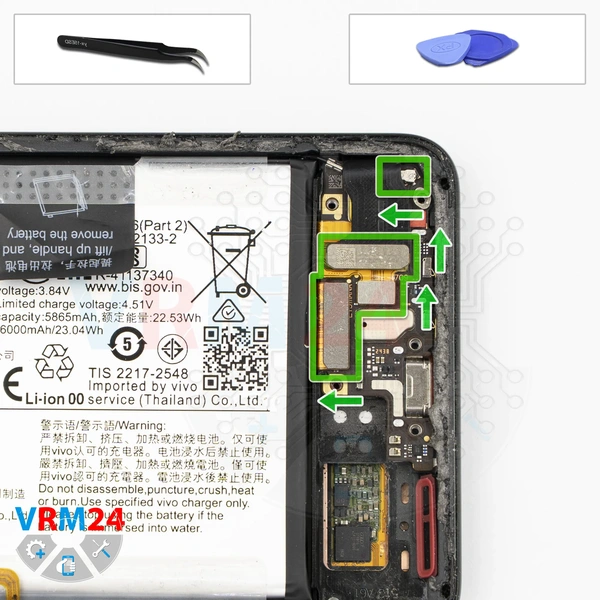

Depois disso, desconectamos os conectores do cabo flexível de interconexão e o conector do cabo flexível da tela.

Retire o conector do cabo flexível de interconexão que está colado na subplaca.

Desconecte o outro conector do cabo flexível de interconexão.

E podemos desconectar cuidadosamente o conector do cabo coaxial e dobrar o cabo para o lado para que não atrapalhe.

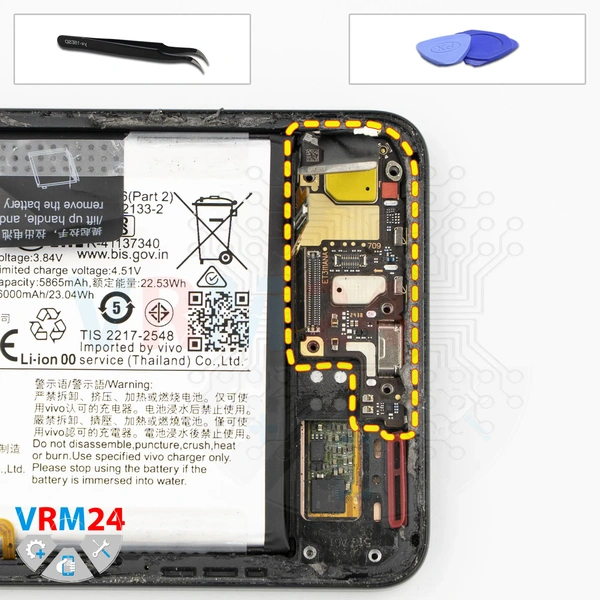

E agora podemos finalmente desconectar a subplaca. Remova-o com cuidado.

Podemos ver o orifício do microfone de um lado.

Provavelmente, o microfone está localizado sob a proteção, junto com a porta de carregamento, enquanto o conector do cartão SIM está no lado oposto.

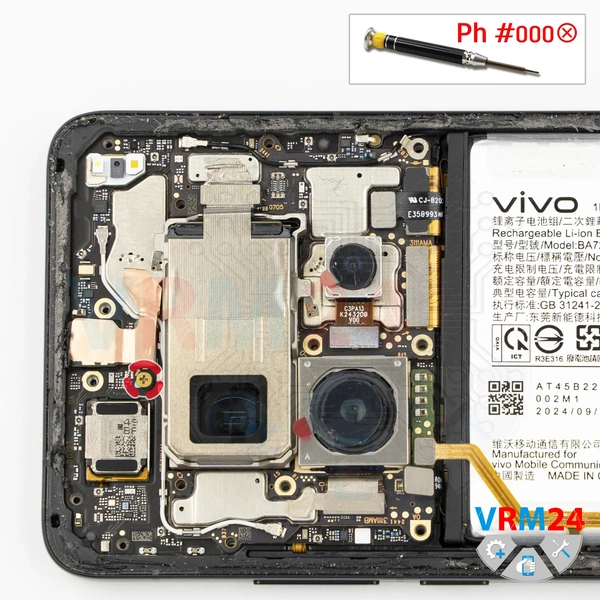

E agora precisamos remover um parafuso que prende a placa-mãe.

A mesma chave de fenda Phillips de 1,5 mm é usada aqui, e o parafuso em si é dourado.

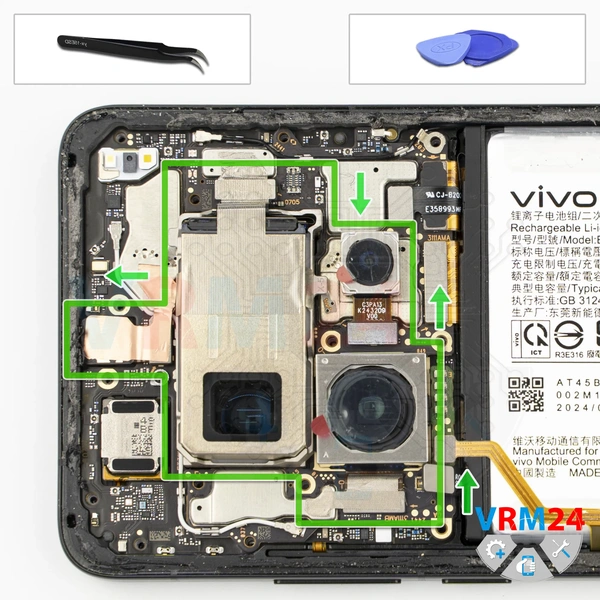

Podemos desconectar as câmeras.

Primeiro, desconectamos a câmera traseira grande e depois desconectamos as outras duas câmeras.

Desconecte a câmera traseira final e retire a camada dissipadora de calor. Ainda precisaremos dele durante a remontagem.

Também precisamos retirar a camada de dissipação de calor de cobre da câmera frontal e remover a própria câmera.

Também é melhor cobrir a lente da câmera com uma película protetora para que poeira ou detritos não entrem nela.

Deixe a câmera frontal de lado.

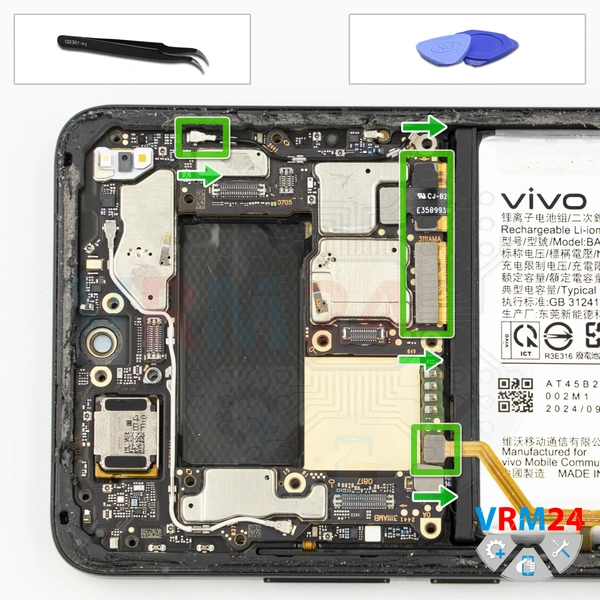

Também precisamos verificar o conector do cabo flexível de interconexão. Desconecte todos os conectores para que não atrapalhem.

Desconecte o conector do cabo coaxial e solte o cabo dos clipes de retenção ou suportes na placa-mãe.

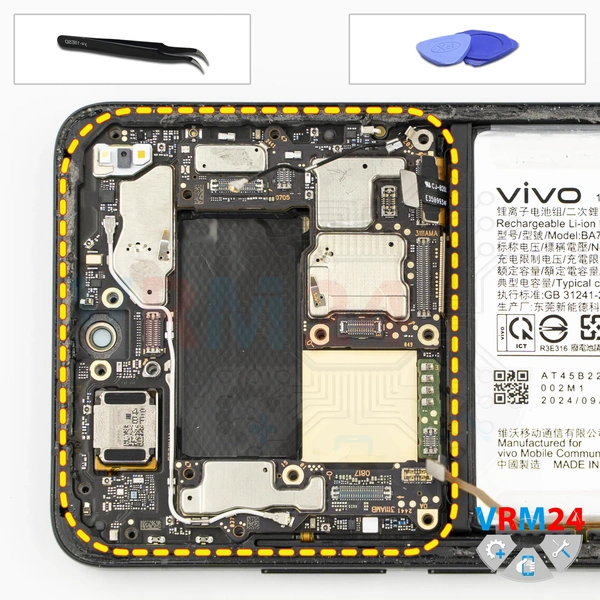

E agora nada nos impede de desconectar a placa-mãe.

Com cuidado, levante-o pela borda no lugar correto e levante-o. Afaste todos os cabos flexíveis para que não interfiram.

A propósito, no verso, a placa-mãe também pode ser fixada com pasta térmica.

Deixe-o de lado.

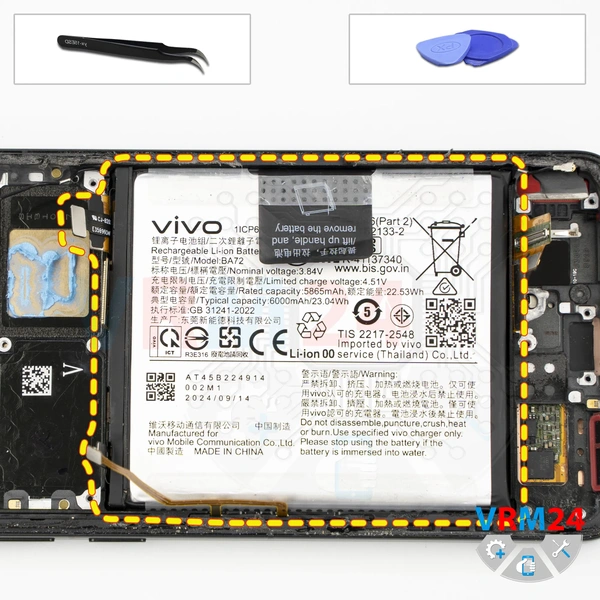

E, finalmente, passamos à remoção da bateria.

Temos uma camada protetora transparente que precisa ser dobrada para trás e uma aba preta que precisa ser puxada para cima para remover a bateria.

E puxamos a aba para cima, desconectando assim a bateria.

Sob a bateria há uma camada protetora adesiva transparente que protege os cabos flexíveis de interconexão.
