Desmontagem/Reparar do dispositivo móvel vivo Y35 com a descrição de cada passo e o conjunto de ferramentas necessárias.

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.

Primeiramente, precisamos remover a bandeja do cartão, ela está localizada na parte superior. Para fazer isso, usamos uma ferramenta especial, inserimos no orifício e empurramos cuidadosamente para fora a bandeja combinada para cartões SIM e cartões de memória.

Se a bandeja não sair bem, podemos usar adicionalmente uma pinça.

Em seguida, precisamos aquecer a superfície da tampa traseira a aproximadamente 70 graus Celsius ou 160° F. Para isso, usamos um tapete de aquecimento, você pode usar um secador de cabelo.

E depois de 5 a 7 minutos, passamos a destacar a tampa traseira. Para destacar a tampa traseira, usamos um filme plástico fino. Este filme pode ser de um novo display ou um filme de uma papelaria.

Insira-o cuidadosamente no espaço entre a tampa traseira e a tampa do meio e passe-o suavemente ao longo da borda, cortando o suporte adesivo.

⚠️ Precisamos ter cuidado na área da câmera para não danificar a lente.

⚠️ Também precisamos ter cuidado na área do sensor de impressão digital, porque o cabo está localizado neste lugar.

Continuamos para destacar a tampa do meio. Para isso, usamos uma ferramenta fina de plástico.

Encontramos um lugar adequado no qual podemos pegar e destacar alguns clipes. E então seguimos pela borda, destacando os clipes e, assim, destacando a tampa do meio.

Claro, precisamos ter cuidado na lateral dos botões laterais e na lateral do sensor de impressão digital para não danificá-los, porque eles estão fisicamente localizados nesses lugares.

Portanto, também temos que ter cuidado nos cantos, porque a tampa é segurada firmemente nos cantos.

Depois disso, precisamos desparafusar os dez parafusos na parte superior, usamos uma chave de fenda Phillips de 1,5 mm ou Philips #000.

Usando uma ferramenta não metálica para destacar cuidadosamente a tampa.

Encontre os lugares onde a tampa é mantida no lugar. Balance-a cuidadosamente para frente e para trás e remova a tampa.

Também podemos levar em consideração que a tampa é colada em um lado.

Desconecte o conector da bateria o mais rápido possível. Use uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️ O modelo vivo Y35 tem uma bateria B-W3 com capacidade de 5000 mAh (também conhecida como bateria recarregável).

Com uma ferramenta não metálica, desconectamos o conector do cabo do sensor de impressão digital e removemos a tampa do meio.

Depois disso, passamos a remover os parafusos na parte inferior. Para isso, também usamos uma chave de fenda Phillips de 1,5 mm ou uma Philips #000.

Os parafusos podem ser diferentes, então os colocamos em um local especialmente marcado.

Então precisamos destacar a tampa na parte inferior. Encontramos o lugar certo onde podemos prender e levantar e remover a tampa com cuidado.

Dentro da tampa temos o alto-falante.

Em seguida, desconectamos o conector do cabo entre placas, desconectamos o conector do cabo coaxial na subplaca e também liberamos o cabo coaxial dos clipes na subplaca.

Então precisamos encontrar o lugar certo onde podemos prender e soltar a sub-placa. A sub-placa é mantida no lugar por pequenos ganchos, então precisamos ser o mais cuidadosos possível.

Na sub-placa temos o microfone, a porta de entrada para fone de ouvido, a porta de carregamento e outros elementos na parte traseira.

Continuamos desconectando o conector do cabo inter-placa e o conector de exibição na placa-mãe.

Também desconectamos o conector do cabo coaxial e liberamos o próprio cabo dos clipes na placa-mãe.

Depois disso, podemos destacar as câmeras.

Primeiro, destacamos a câmera frontal e a colocamos de lado. Em seguida, passamos a destacar as câmeras traseiras. Desconectamos os conectores, removemos cuidadosamente e colocamos as câmeras de lado.

Algumas câmeras podem estar coladas na moldura da tela, então precisamos ter cuidado.

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja no caminho ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tenha cuidado.

⚠️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas por baixo dela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

Finalmente, passamos a destacar a bateria.

Primeiro, precisamos desembrulhar a cobertura transparente que segura a bateria, e precisamos desembrulhar a aba verde que indica o que precisamos puxar e como precisamos puxar.

E como a descrição deixa claro para nós, temos que puxar a aba verde para cima.

Puxamos a aba para cima, e destacamos a bateria.

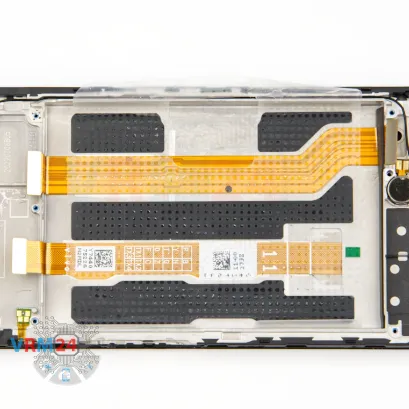

Sob a bateria, temos um revestimento transparente protegendo o cabo inter-board, e o cabo plano para o display.

ℹ️ No quadro de exibição permaneceram: o alto-falante do fone de ouvido, o cabo coaxial e o motor de vibração.
