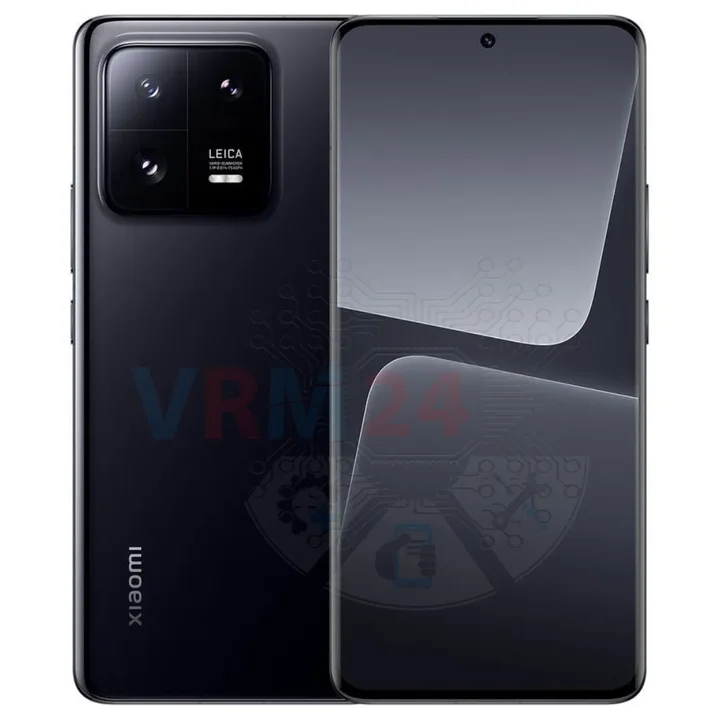

Desmontagem/Reparar do dispositivo móvel Xiaomi 13 Pro (Xiaomi 13 Pro 2210132G) com a descrição de cada passo e o conjunto de ferramentas necessárias.

7443

Visualizações

—

Compartilhar

1

Perguntas

Vadim Popoff

Autor, Gestor de conteĂşdos

Especialista em criação de conteúdos, distribuição e gestão de conteúdos.

Passo 1.

Antes da desmontagem!

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.


Passo 2.

Retire a bandeja

Primeiro, como sempre, precisamos remover a bandeja do cartão SIM. Para fazer isso, usamos uma ferramenta especial, inserimos -a no buraco e empurrará cuidadosamente a bandeja do cartão SIM.


Passo 3.

Abrir a tampa traseira

Em seguida, passamos a aquecer a tampa traseira.

Para isso, usamos um tapete de aquecimento, mas vocĂŞ pode usar um secador de cabelo.

Aqueça a uma temperatura de aproximadamente 70 graus Celsius ou 160 graus Fahrenheit.

E depois de cinco a dez minutos, podemos seguir para remover a contracapa.

Para separá -lo, usamos um filme plástico fino. Insira-o cuidadosamente na lacuna entre a tampa traseira e a cobertura intermediária e percorre cuidadosamente a borda, cortando o adesivo.

Como sempre, precisamos ter cuidado com as câmeras para não danificar acidentalmente as lentes.


Passo 4.

Desaparafusar os parafusos

Depois disso, passamos a desaparafusar os cinco parafusos de prata na parte superior. Para fazer isso, usamos uma chave de fenda Phillips de 1,5 mm ou Philips #000.


Passo 5.

Desaparafusar os parafusos

E desparaçamos os seis parafusos pretos usando uma chave de fenda Phillips #000.

Observe que nossos parafusos diferem em cor e comprimento. É melhor colocá -los em uma sequência específica, em um lugar específico, para não misturar nada ao remontar.


Passo 6.

Abrir a tampa

E entĂŁo passamos a destacar a capa superior.

A capa também não é fácil de abrir, então precisamos ter muito cuidado.

Além disso, observe que há um cabo proveniente da capa.

O cabo vai para a placa -mĂŁe. O cabo provavelmente vem do flash.

Precisamos ter muito cuidado. Não puxe a cobertura com muita força para não danificar acidentalmente o cabo.


Passo 7.

Desligar o conector da bateria

Depois disso, precisamos desconectar os dois conectores de bateria com uma ferramenta não metálica.

ℹ️ O modelo Xiaomi 13 Pro 2210132G possui uma bateria XM BP-4D com capacidade de 4700 mAh (também conhecida como bateria recarregável).


Passo 8.

Desaparafusar os parafusos

e passamos para a parte inferior.

Desaparecimos os sete parafusos na parte inferior. Chave de fenda Ă© a mesma phillips.

Também é melhor colocar os parafusos separadamente dos anteriores. & nbsp;


Passo 9.

Retirar o altifalante

Passamos para destacar a tampa na parte inferior.

Como sempre, precisamos encontrar o lugar certo, onde podemos pegá -lo cuidadosamente e levantá -lo para destacar a capa.

Há também um alto -falante na capa.


Passo 10.

Desconectar os conectores

Agora desconectamos os dois conectores dos dois cabos coaxiais.


Passo 11.

Retirar o cabo entre placas

Desconectamos os conectores do cabo entre a placa nas duas placas. NĂłs movemos o cabo para o lado.


Passo 12.

Desconectar os conectores

Agora desconectamos os conectores na pequena placa.

A propósito, o microfone está localizado nesta placa.


Passo 13.

Retirar a placa pequena

e removemos a placa pequena.


Passo 14.

Desconectar os conectores

Desconectamos o cabo coaxial, o cabo da tela e dois cabos entre a placa.


Passo 15.

Remova a subplaca

Agora podemos remover o sub-placa.

Puxe cuidadosamente a placa e verifique se há um conector de cartão no verso.


Passo 16.

Retirar o porto de carga

Agora desconectamos o cabo entre a placa com a porta de carregamento.

a podemos destacar o cabo com a porta de carregamento, que é ligeiramente incorporada no quadro de exibição.

NĂłs movemos o cabo para o lado.


Passo 17.

Retirar as câmaras

Nós desconectamos cuidadosamente os conectores para não danificar nada e tentar remover as câmeras.

Nós gentilmente balançamos a montagem e removemos as câmeras traseiras.


Passo 18.

Retirar a placa-mĂŁe

Então, removemos cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito por força. Certifique -se de que nada está atrapalhando ou segurando a placa de circuito.

A placa -mãe, também, pode ser anexada com acessórios como travas ou ganchos, tenha cuidado.

⚠️ Não dobra a placa de circuito ao removê -la ou empurre as ferramentas sob ela. Sem o conhecimento de si mesmo, você pode danificar componentes ou cabos por dentro.


Passo 19.

Retirar a câmara frontal

Agora podemos ver que a folha de dissipação de calor está colada na parte de trás da placa -mãe sob o conjunto da câmera.

Esta folha segura a câmera frontal no lugar. É um cobre. É melhor mantê -lo para remontagem.

Então, retiramos o papel alumínio e desconectamos o conector para remover a câmera frontal.


Passo 20.

Retirar a bateria

Finalmente, passamos a remover a bateria.

Temos duas abas marrons, uma guia no meio que temos que recuar e uma guia do lado que temos que puxar lentamente para destacar a bateria.


Passo 21.

Na moldura de ecrĂŁ permaneceu

ℹ️ No quadro de exibição permaneceu: o falante do fone de ouvido, motor de vibração e cabos.


Evgenii Kuzmin

Evgenii Kuzmin

Serviço de manutenção sénior e engenheiro de reparação

A desmontagem/reparação tem médio complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Xiaomi 13 Pro — Xiaomi 13 Pro 2210132G lançado para mercados em diferentes países.
Instruções detalhadas de desmontagem do Xiaomi 13 Pro no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, pergunte-nos e tentaremos responder com o máximo de detalhes possível. Se este artigo foi útil, por favor avalie.
