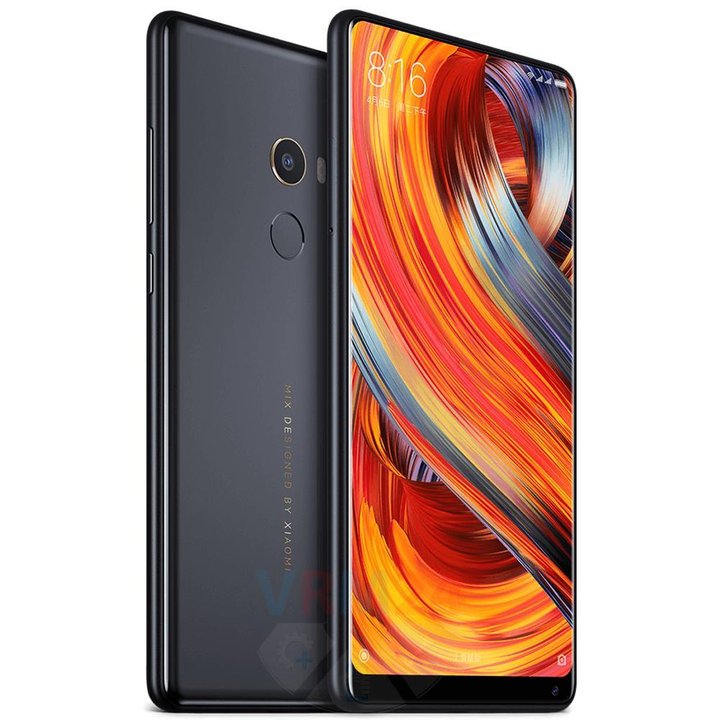

Desmontagem/Reparar do dispositivo móvel Xiaomi Mi Mix 2 com a descrição de cada passo e o conjunto de ferramentas necessárias.

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️️ Atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

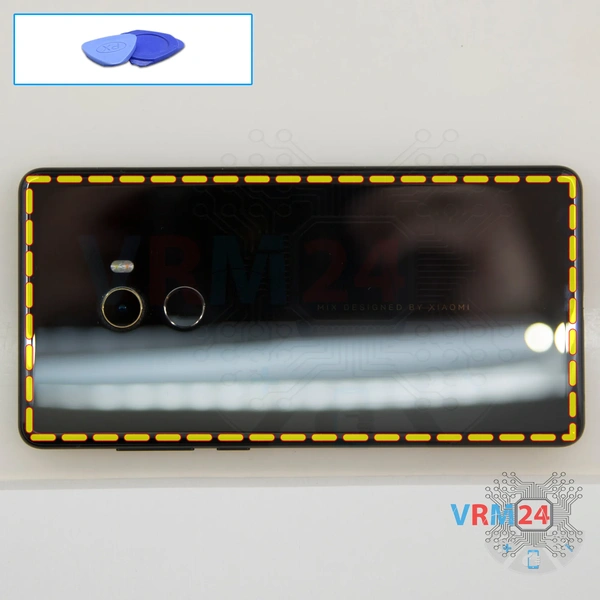

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

⚠️️ Cuidado ao abrir a tampa pela lateral dos botões de volume e power. Cabos finos e botões frágeis são fáceis de danificar.

⚠️️ Preste atenção ao cabo do sensor de impressão digital localizado na parte interna.

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse os dez parafusos.

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa com almofadas de antena e faixas.

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️️ O modelo Xiaomi Mi Mix 2 possui uma bateria BM3B com capacidade de 3400 mAh (também conhecida como bateria recarregável).

⚠️️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Erga o conector do sensor de impressão digital e remova a tampa traseira.

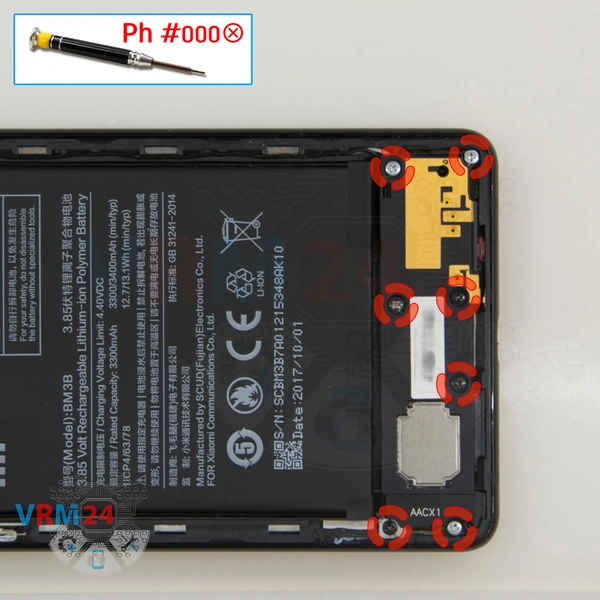

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse os sete parafusos.

Desconecte o conector do cabo coaxial na placa-mãe. Levante a borda e remova o conjunto com um alto-falante e um cabo coaxial.

Desconecte o conector do cabo coaxial, o conector do cabo entre placas e o conector do cabo do sensor.

⚠️️ Não puxe o cabo nem force com uma ferramenta pontiaguda, os conectores são muito fracos e quebram com facilidade, ou o cabo sai da ponta (lug).

Remova a placa secundária. Pode ser colado na moldura ou preso com acessórios como travas ou ganchos, por isso tome cuidado.

ℹ️️ A placa secundária contém uma porta de carregamento (Micro-USB), microfone, contatos de mola para o alto-falante e uma unidade de antena.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

Com extremo cuidado, remova a bateria, pois ela é colada por dentro pelo fabricante.

Além disso, precisamos lembrar ou verificar com antecedência a localização dos cabos planos sob a bateria, para não danificá-los.

Erga os conectores do cabo dos botões laterais (com câmera frontal), cabo do módulo de exibição, cabo interno da placa e cabo coaxial.

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse um parafuso que prende a placa-mãe.

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

ℹ️️ No quadro da tela permaneceram: o alto-falante do fone de ouvido, o cabo coaxial e o motor de vibração.
