Desmontagem/Reparar do dispositivo móvel Xiaomi Redmi 8A (Xiaomi Redmi 8A M1908C3KG) com a descrição de cada passo e o conjunto de ferramentas necessárias.

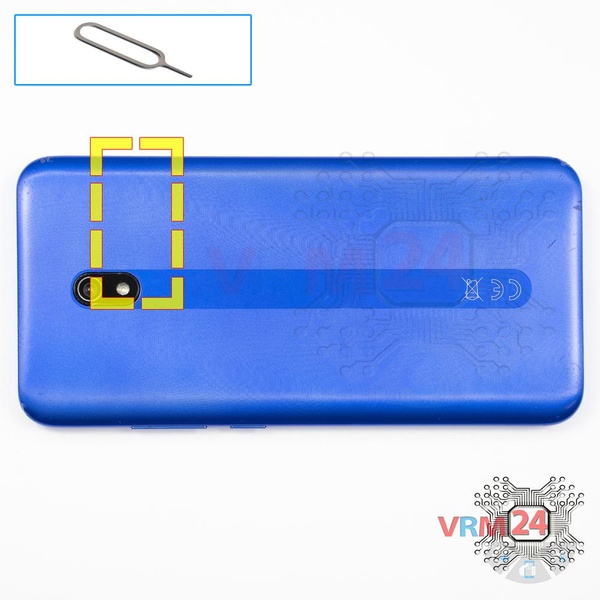

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️️ Atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

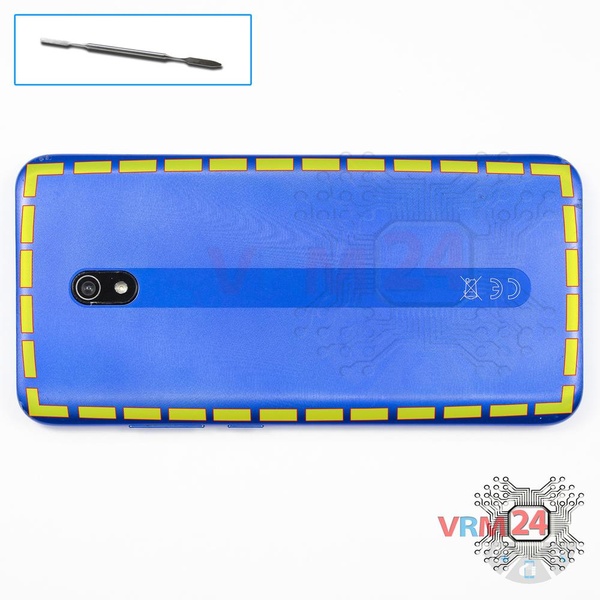

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

⚠️️️ Cuidado ao abrir a tampa pela lateral dos botões de volume e power. Cabos finos e botões frágeis são fáceis de danificar.

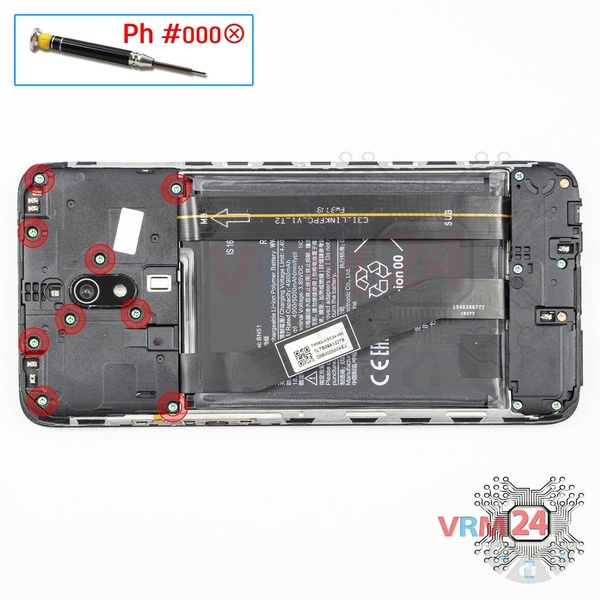

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse os nove parafusos.

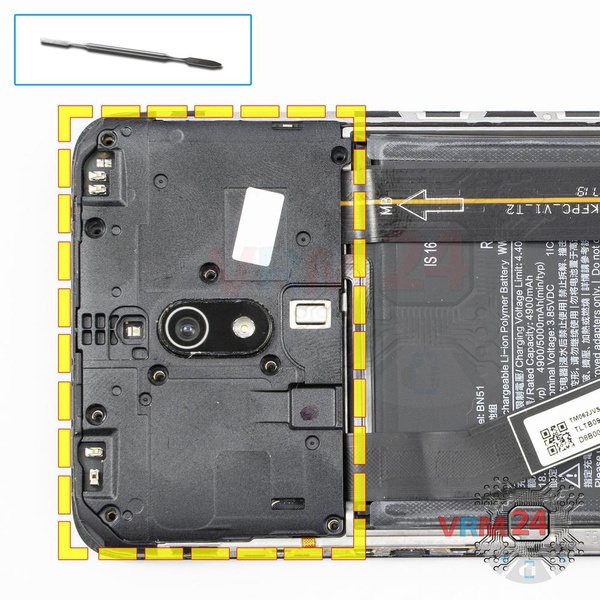

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa que esconde a placa-mãe.

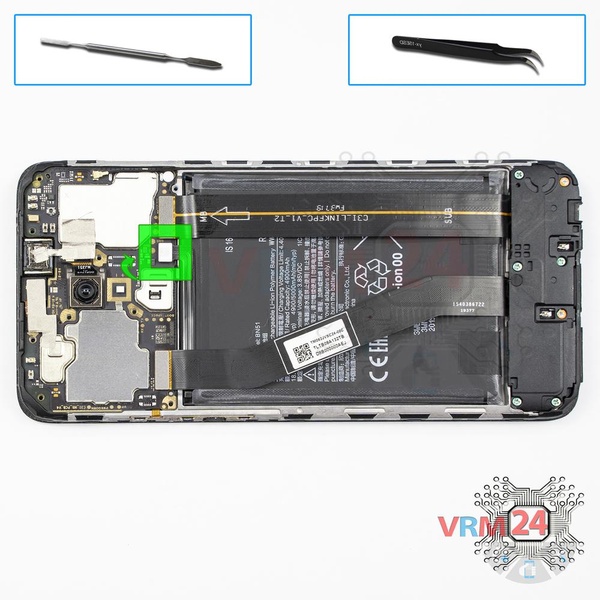

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️️ O modelo Xiaomi Redmi 8A possui uma bateria BN51 com capacidade de 5000 mAh (também conhecida como bateria recarregável).

⚠️️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

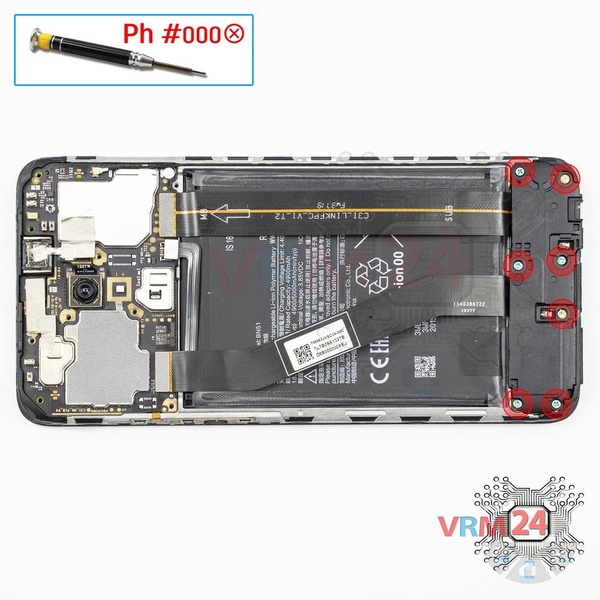

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse os sete parafusos.

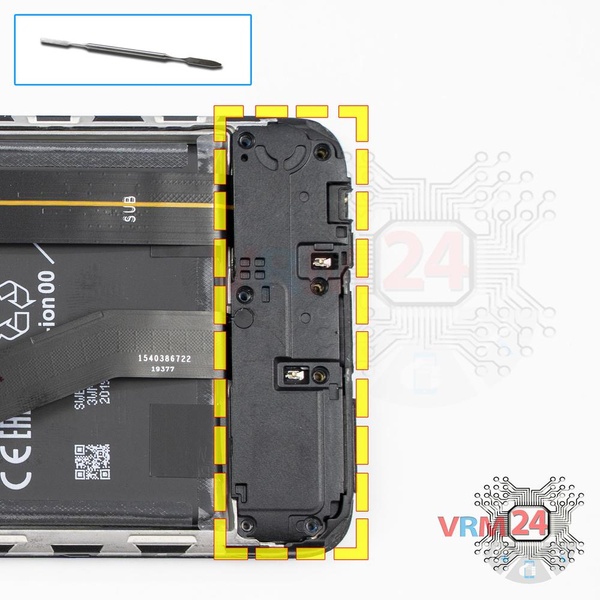

Erga a borda e remova o conjunto do alto-falante.

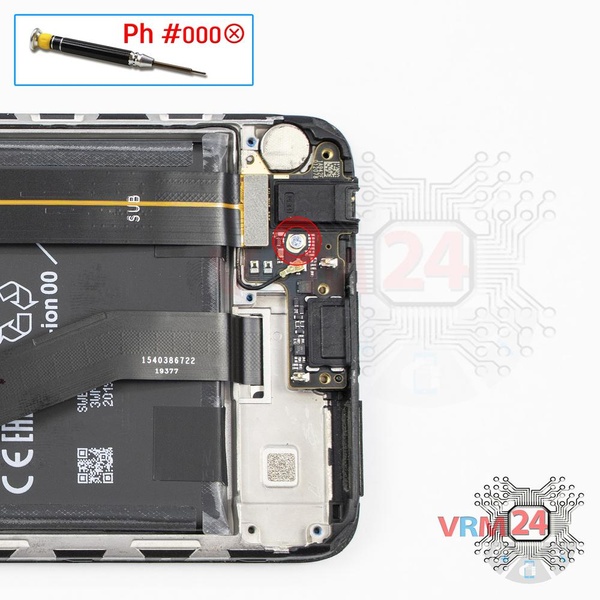

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse um parafuso que prende a placa secundária.

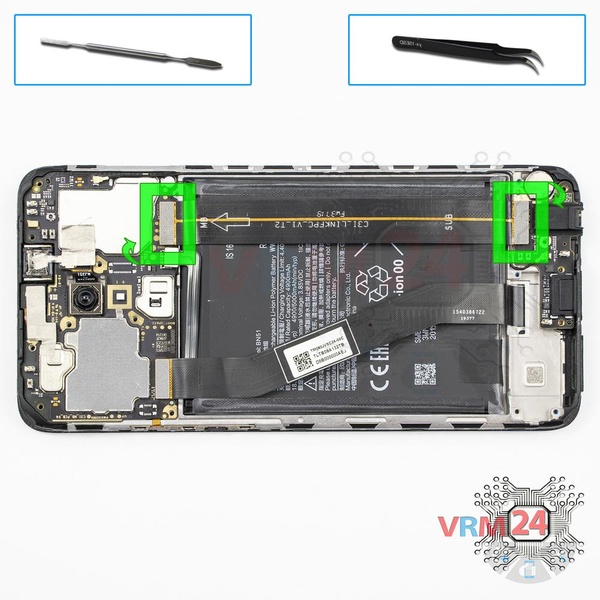

Com cuidado, de preferência pela borda, desconecte os conectores e remova o cabo entre as placas que conecta a placa principal à placa filha (também conhecida como subplaca).

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

ℹ️️ Uma seta no cabo FFC (cabo plano flexível) indica sua posição correta.

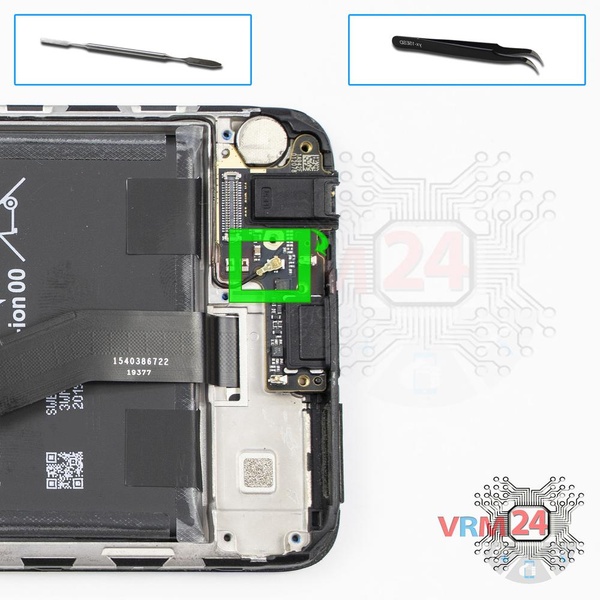

Desligue o conector do cabo coaxial.

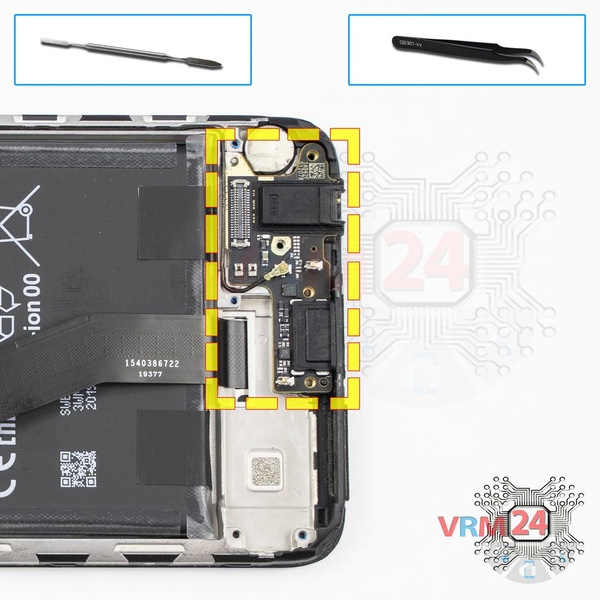

Remova a placa secundária. Pode ser colado na moldura ou preso com acessórios como travas ou ganchos, por isso tome cuidado.

ℹ️️ A placa secundária contém uma porta de carregamento (Micro-USB), microfone, entrada para fone de ouvido, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

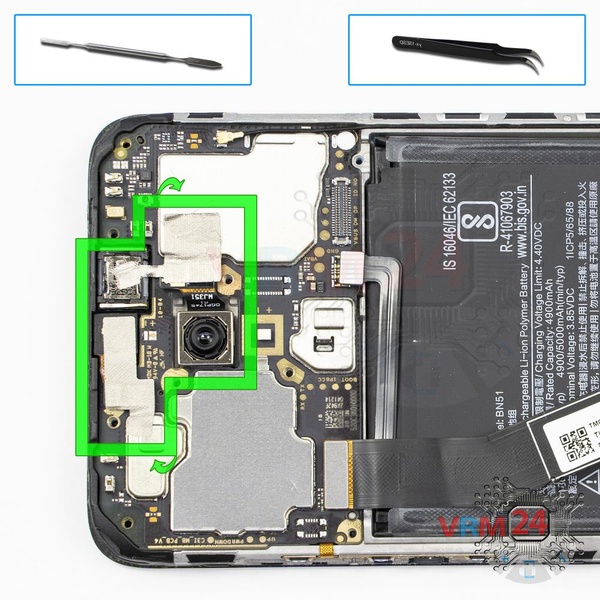

Desconecte os conectores da placa-mãe e remova as câmeras principal e frontal (selfie).

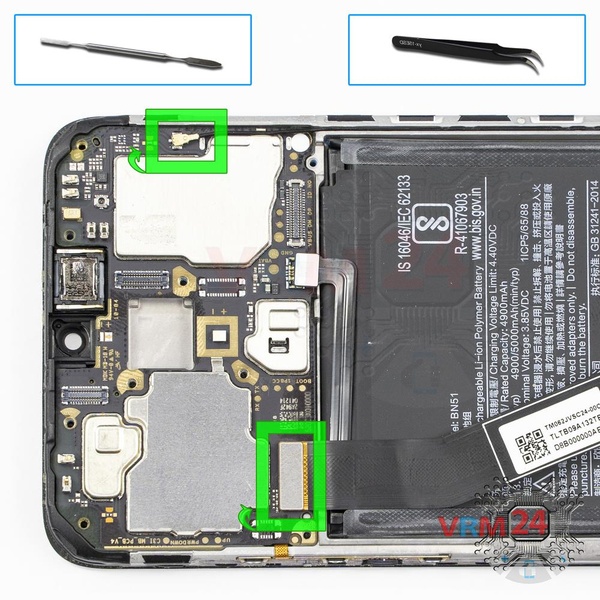

Erga os conectores do cabo do módulo de exibição, cabo coaxial.

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

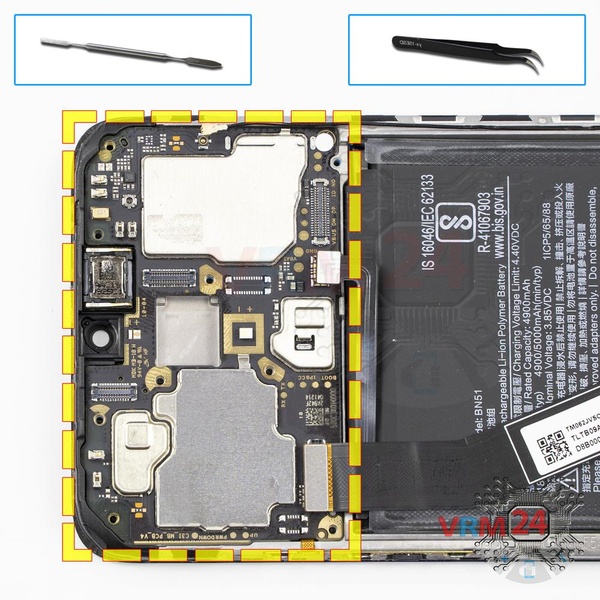

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

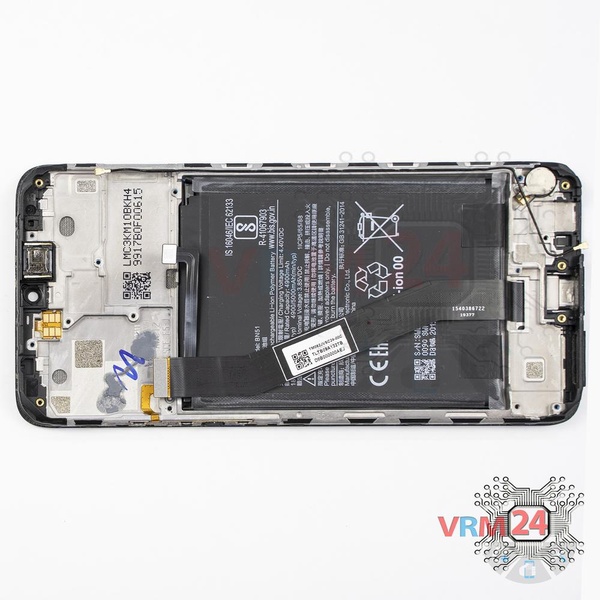

ℹ️️ No quadro da tela permaneceu: o alto-falante do fone de ouvido.
