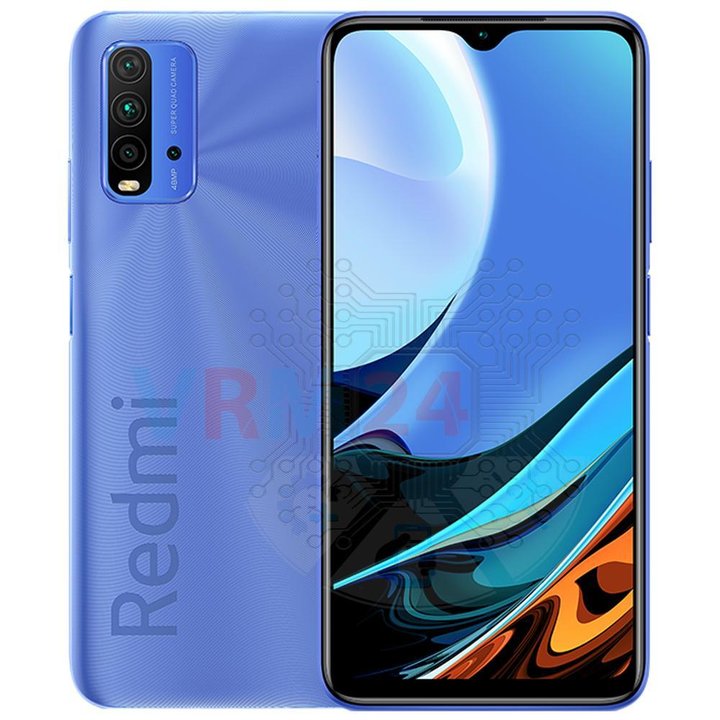

Desmontagem/Reparar do dispositivo móvel Xiaomi Redmi 9T (Xiaomi Redmi 9T M2010J19SY) com a descrição de cada passo e o conjunto de ferramentas necessárias.

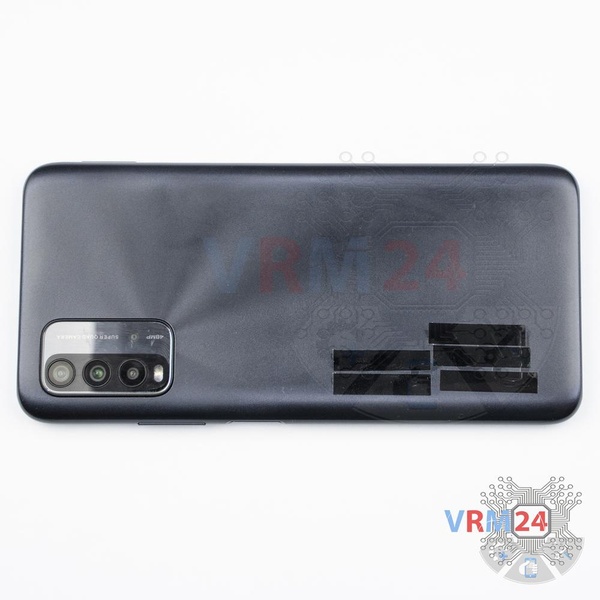

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.

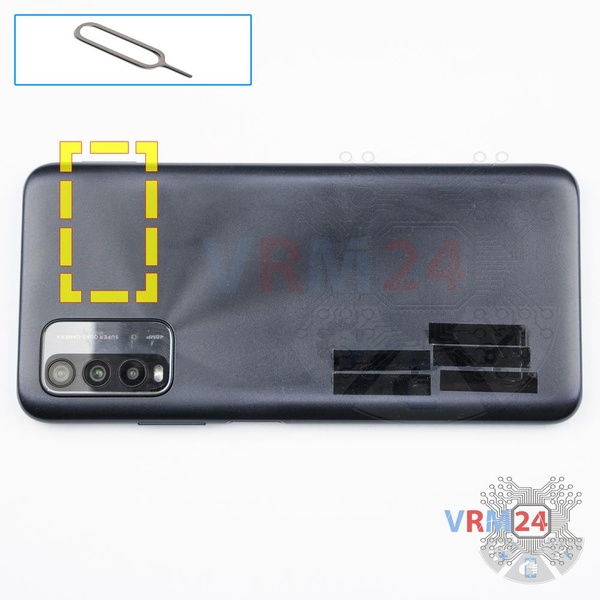

Use a ferramenta de ejeção (também conhecida como agulha) ou clipe de papel. Empurre a ponta no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

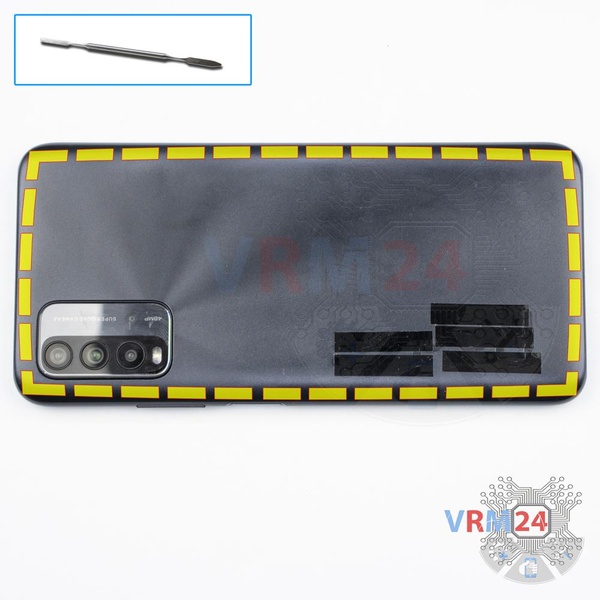

Usando um perfurador ou uma picareta de plástico, com cuidado, em torno da borda, destaque os clipes da tampa traseira e remova-o.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠️ Tenha cuidado ao abrir a tampa pelo lado dos botões de volume e energia. Cabo fino e botões frágeis são fáceis de danificar.

⚠️ Preste atenção ao cabo do sensor de impressão digital!

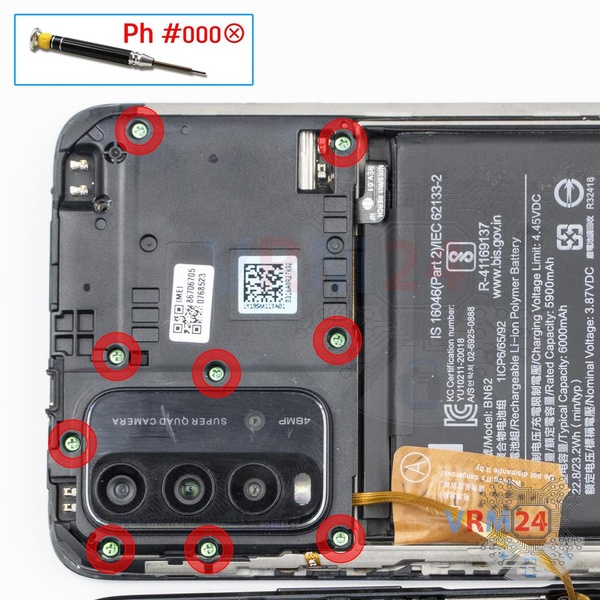

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 9 parafusos.

Remova a tampa que protege a placa de circuito impresso (PCB).

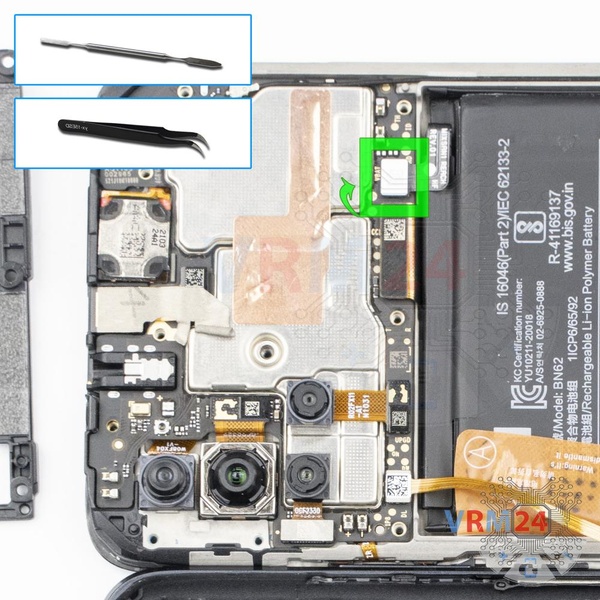

Desconecte o conector da bateria o mais rápido possível.

ℹ️️ O modelo Xiaomi Redmi 9T M2010J19SY tem uma bateria BN62 com capacidade de 6000 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

Levante o conector do sensor de impressão digital e remova a tampa traseira.

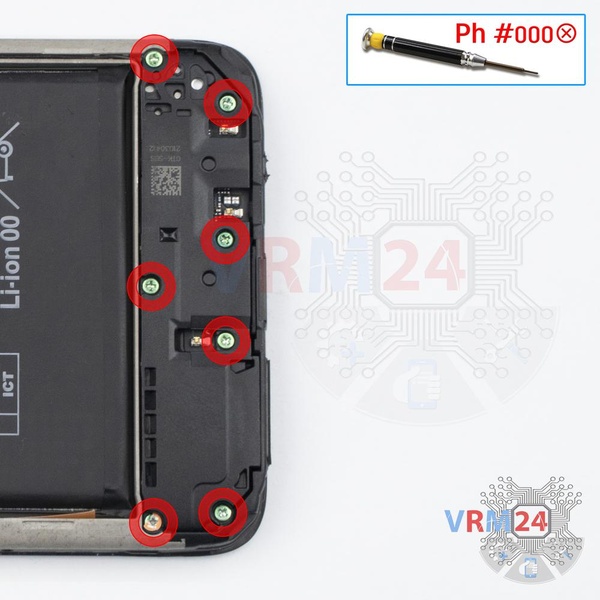

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 7 parafusos.

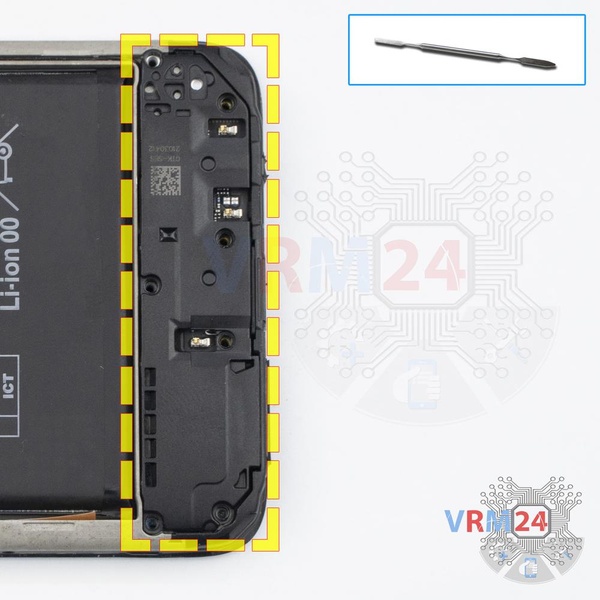

Remova o conjunto do alto-falante com antenas.

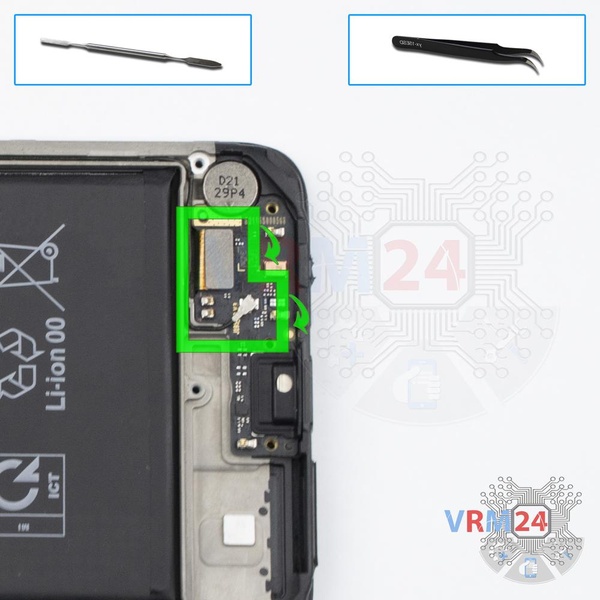

Desconecte o conector do cabo coaxial, cabo para a placa-mãe, na placa-filha.

⚠️ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).

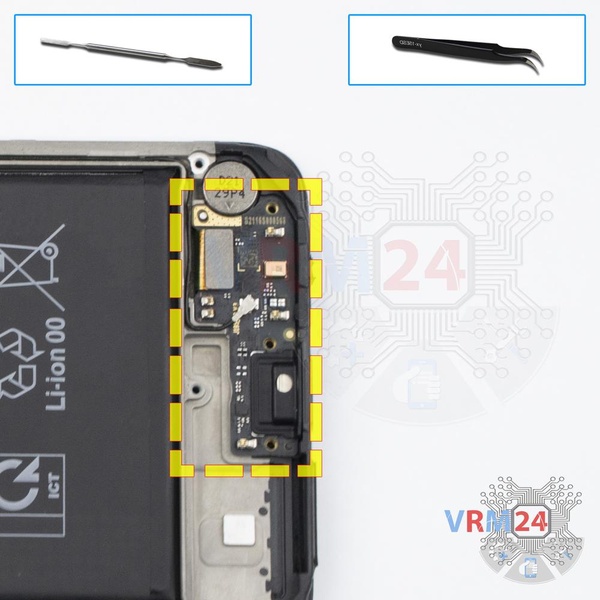

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo o sub-cartão pode ser aquecido um pouco.

ℹ️️ A subplaca contém uma porta de carregamento (Micro USB), motor de vibração, contatos de mola para o alto-falante, microfone e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a placa secundária. Os componentes internos podem ser danificados.

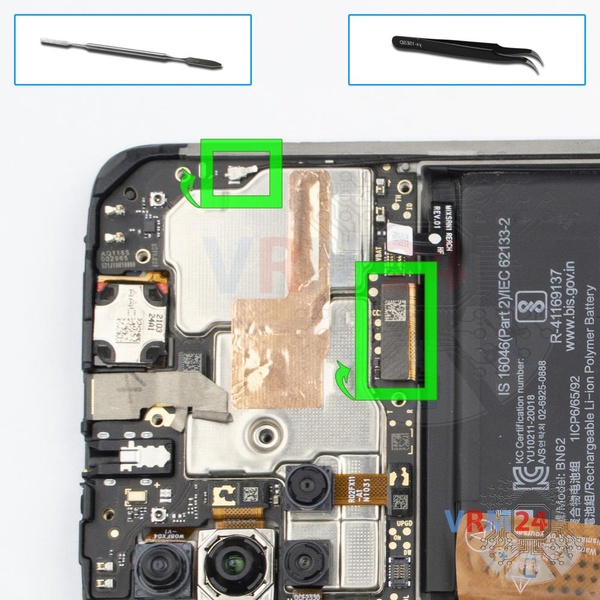

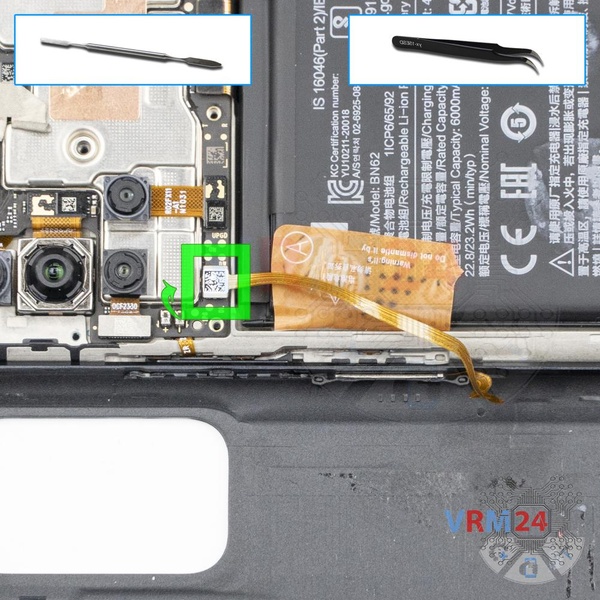

Retire os conectores do cabo do módulo de exibição, cabo coaxial.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

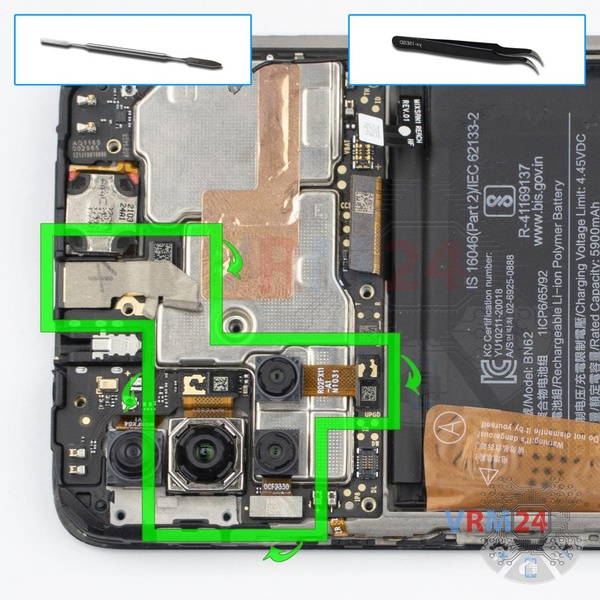

Retire os conectores e remova três câmeras traseiras e uma câmera frontal (selfie).

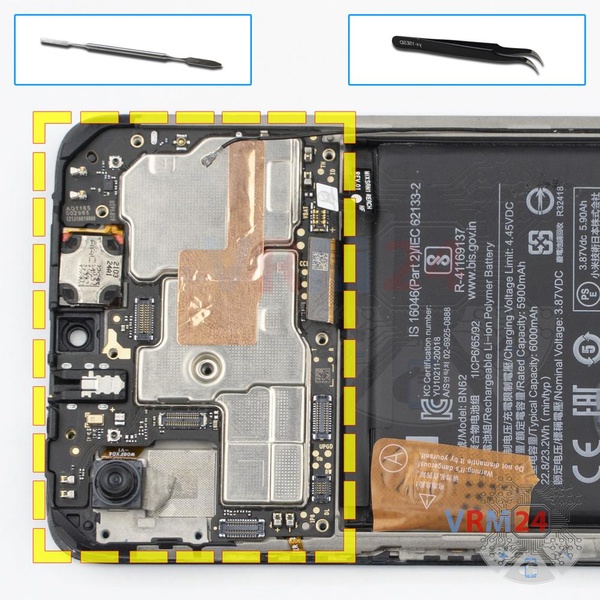

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

Levante o conector e remova a câmera traseira.
