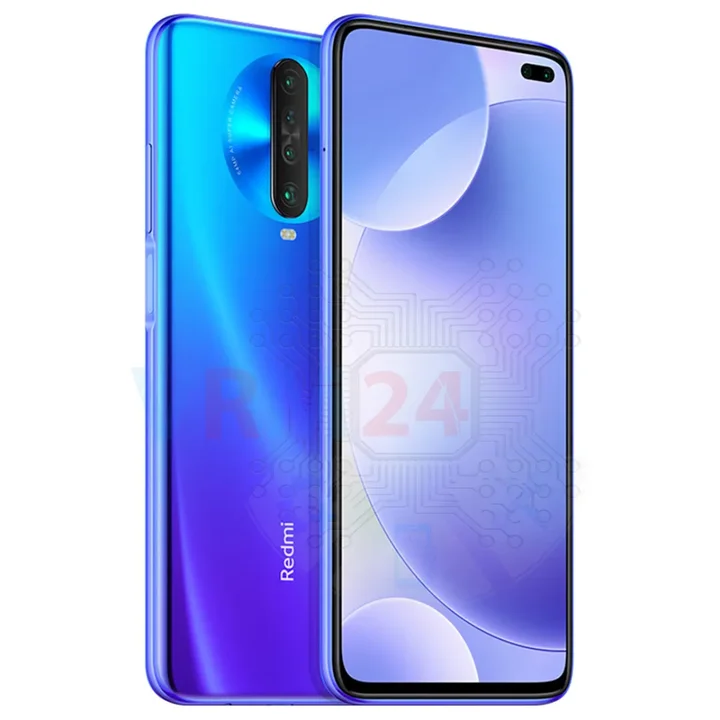

Desmontagem/Reparar do dispositivo móvel Xiaomi RedMi K30 (Xiaomi RedMi K30 M1912G7BC) com a descrição de cada passo e o conjunto de ferramentas necessárias.

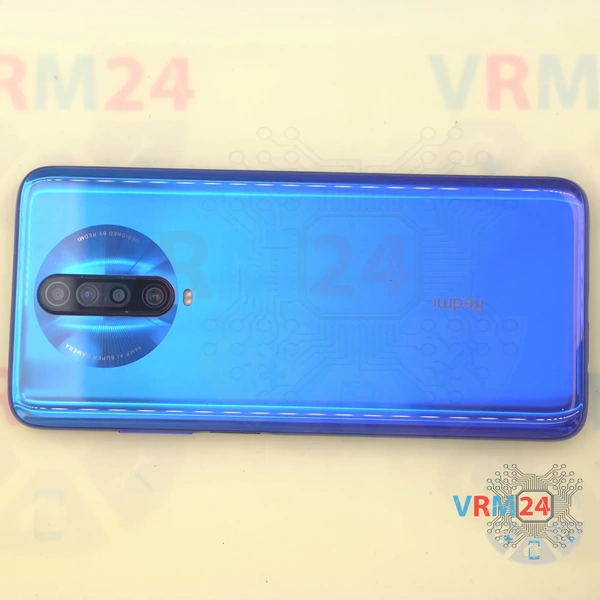

⚠️️ Antes de desmontar, não se esqueça de desligar o telefone.

No começo, precisamos remover a bandeja do cartão, para isso usamos uma ferramenta especial, inserimos no orifício e empurramos para fora a bandeja combinada para cartões SIM e de memória.

Se a bandeja não sair bem, podemos usar também uma pinça.

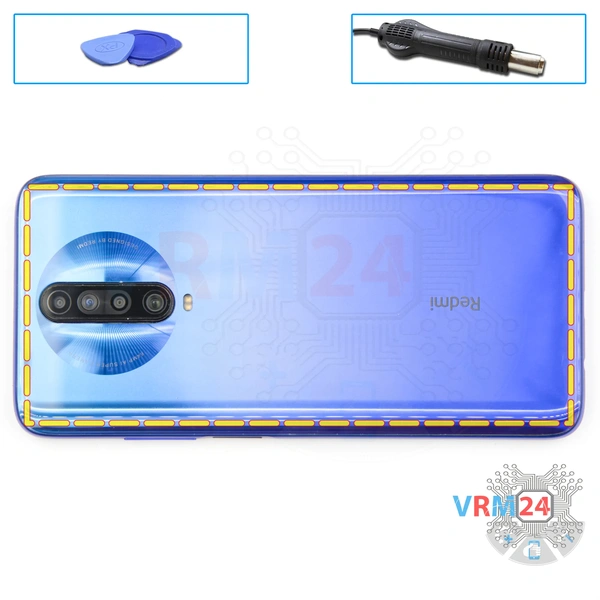

Depois disso, precisamos aquecer a superfície da tampa traseira a uma temperatura de cerca de 70 °C ou 160 °F.

E depois de 5 a 7 minutos, podemos prosseguir com a desmontagem.

Para remover a tampa traseira, usaremos um filme plástico, é um filme protetor de um novo display ou um filme da papelaria.

Nós o inserimos no vão entre a tampa do meio e a tampa traseira e o passamos ao longo da borda cortando a base adesiva.

Em seguida, passamos a desparafusar os dez parafusos, usamos uma chave de fenda Phillips de 1,5 mm ou #000.

Parece que os parafusos são os mesmos, mas ainda recomendamos colocá-los em uma superfície especial em uma ordem fácil de lembrar, para garantir.

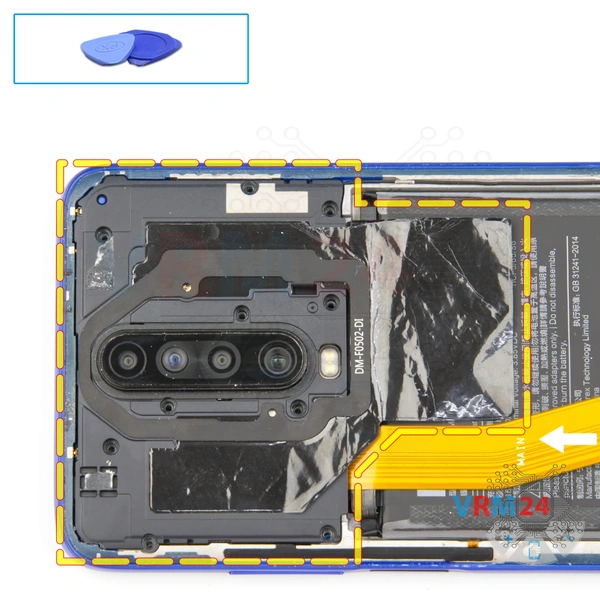

E usando uma ferramenta não metálica, destacamos a tampa que esconde a placa-mãe.

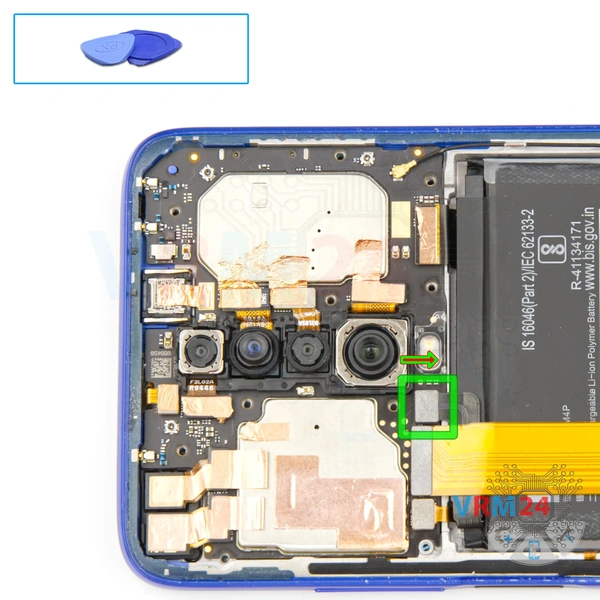

Desconecte o conector da bateria o mais rápido possível. Use uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️️ O modelo Xiaomi RedMi K30 M1912G7BC tem uma bateria BM4P com capacidade de 4500 mAh (também conhecida como bateria recarregável).

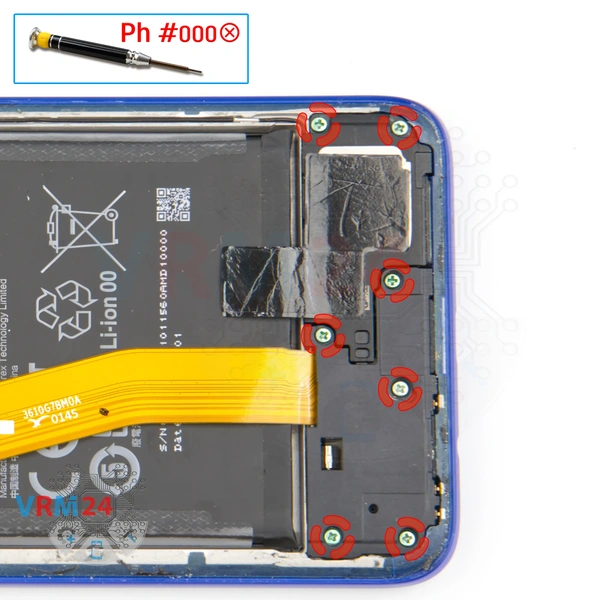

E passamos a desparafusar os sete parafusos na parte inferior.

A chave de fenda é a mesma chave Phillips de 1,5 mm.

Parece que os parafusos também são os mesmos, mas ainda recomendamos colocá-los em uma superfície especial em uma ordem fácil de lembrar para remontagem.

Se um parafuso ficar preso, podemos usar uma pinça para removê-lo.

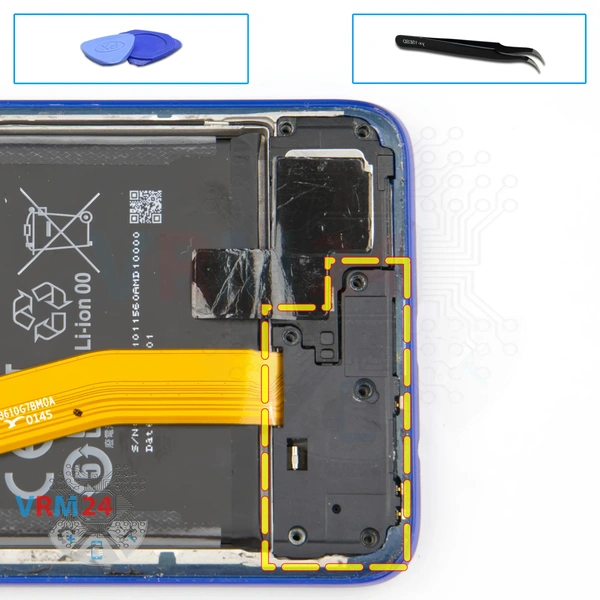

Podemos destacar cuidadosamente a tampa que esconde a subplaca.

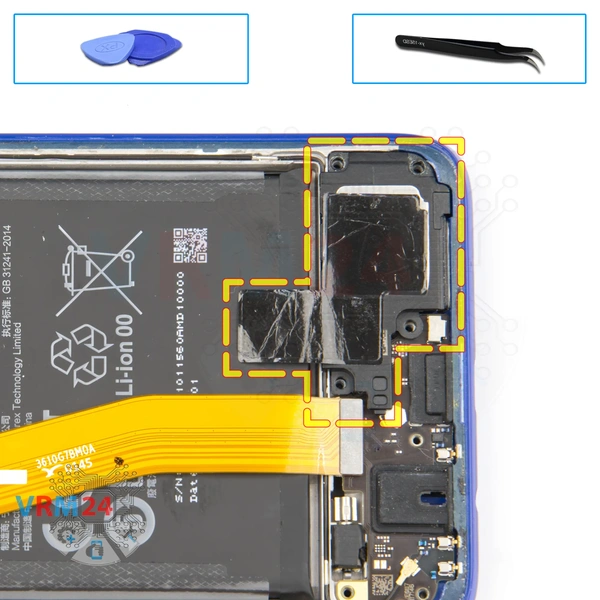

Também destacamos o alto-falante, prendemos-o delicadamente pela borda, levantamos e removemos.

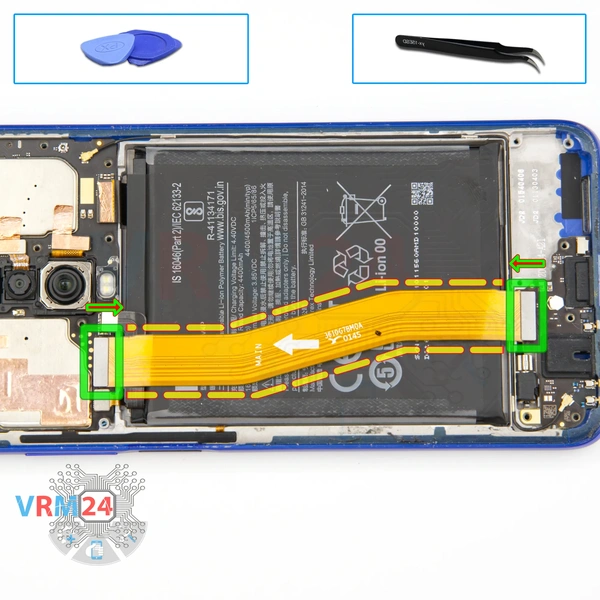

Em seguida, desconectamos os conectores do cabo inter-board e o colocamos de lado.

A direção para a placa-mãe é indicada no cabo inter-board.

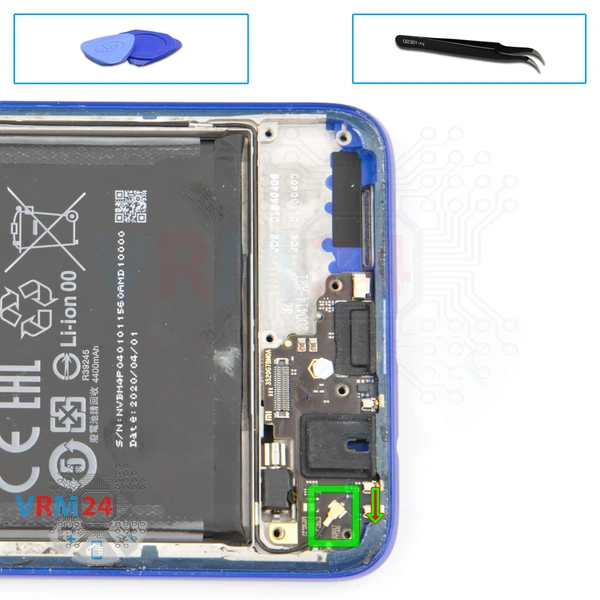

Desconectamos o conector do cabo coaxial e viramos o cabo de lado para que ele não interfira conosco.

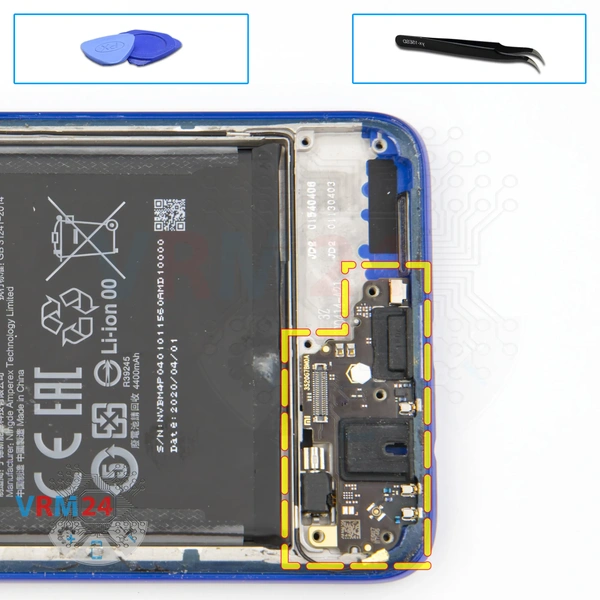

Continuamos desprendendo a subplaca.

Encontramos o lugar certo e conveniente para prender a subplaca.

A subplaca é embutida na estrutura do display e também é presa por clipes ou ganchos. Portanto, é muito importante encontrar o lugar certo para levantá-la para evitar danificar nada.

Na subplaca, temos a porta de entrada para fone de ouvido, porta de carregamento, microfone e outros elementos no interior.

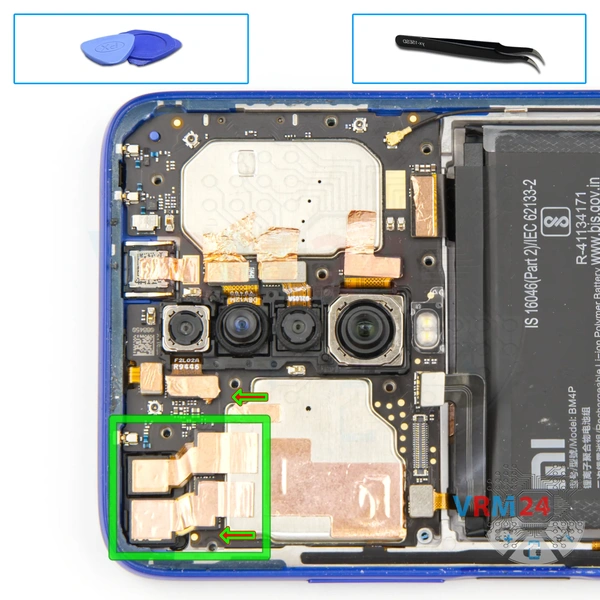

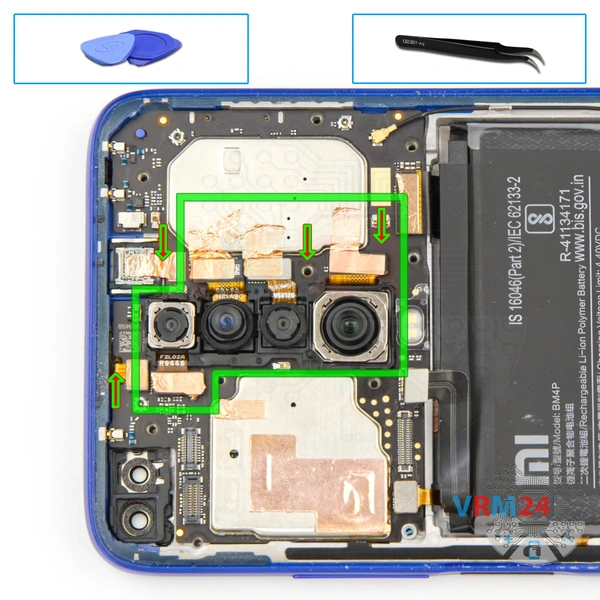

Passamos para a remoção das câmeras frontais.

As câmeras são coladas às proteções da placa-mãe com uma folha de cobre dissipadora de calor.

E podemos destacar as câmeras traseiras, onde também tentamos manter a película de dissipação de calor, porque ela dissipa o calor das câmeras e ao mesmo tempo não danifica os cabos das câmeras ao destacá-las.

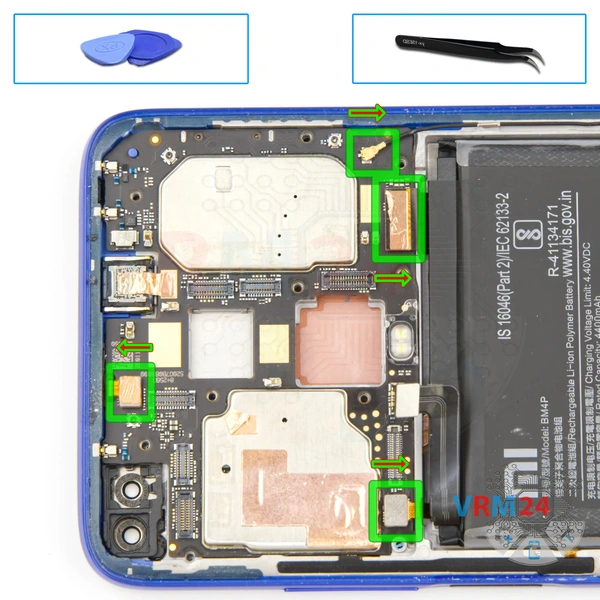

Vamos prosseguir para desconectar os conectores.

Desconectamos o conector do display, o conector do cabo coaxial, o conector do sensor de impressão digital e o conector dos sensores.

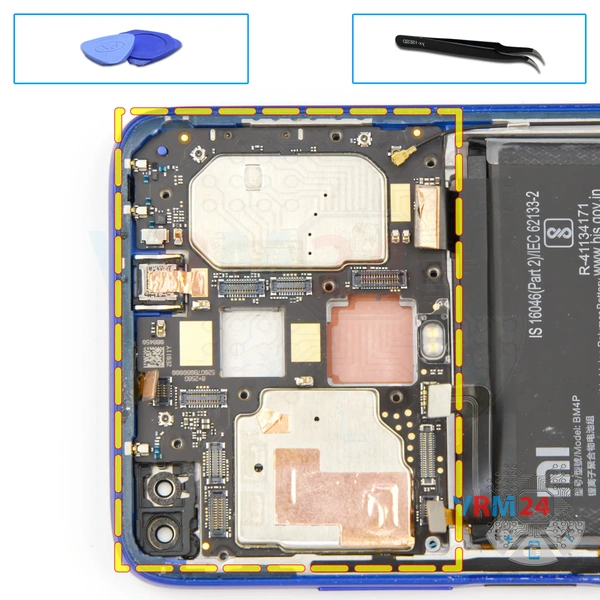

E podemos destacar a placa de circuito.

Nós gentilmente enganchamos a borda, levantamos e removemos a placa-mãe.

Na parte traseira da placa-mãe está localizado o conector da placa.

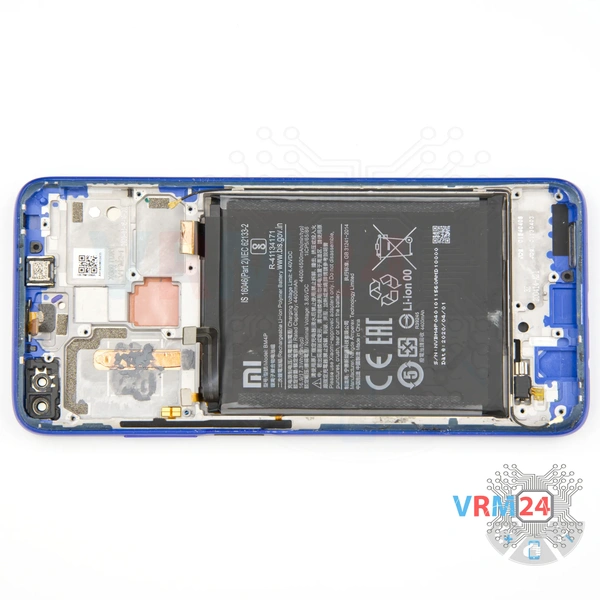

ℹ️️ No quadro de exibição permaneceram: o alto-falante do fone de ouvido, a bateria e o motor de vibração.
