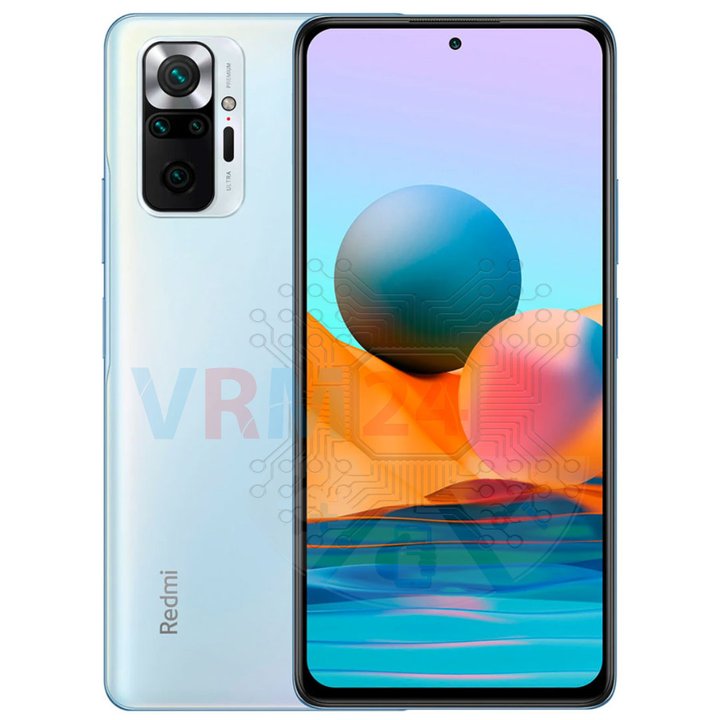

Desmontagem/Reparar do dispositivo móvel Xiaomi Redmi Note 10 (Xiaomi Redmi Note 10 M2101K7AG) com a descrição de cada passo e o conjunto de ferramentas necessárias.

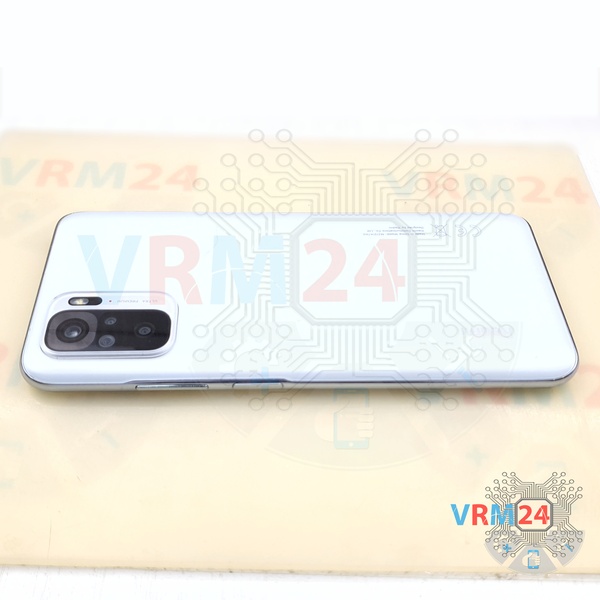

⚠ Antes de desmontar, não se esqueça de desligar o telefone.

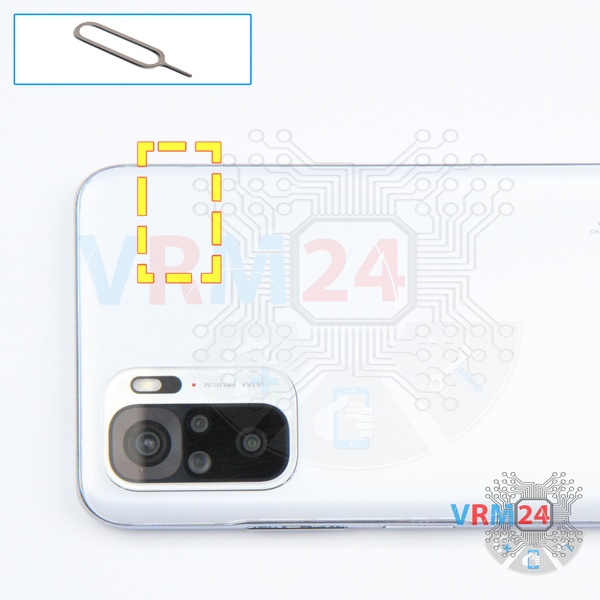

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Pode quebrar o mecanismo de ejeção da bandeja.

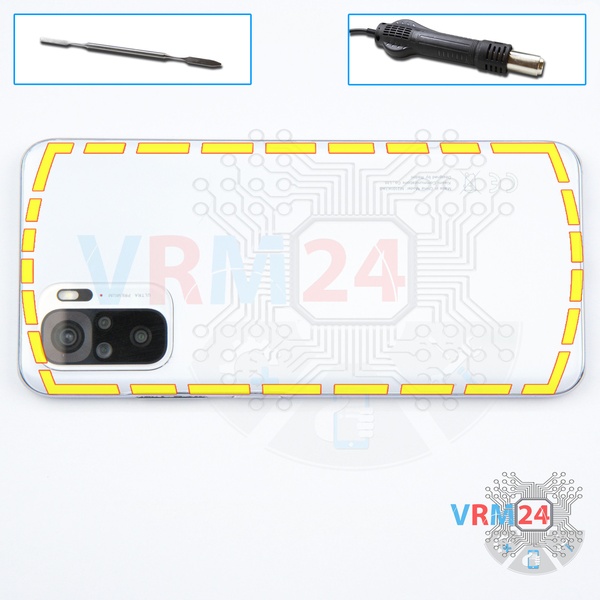

Recomendamos usar um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Vai simplificar o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo embaixo. A temperatura de aquecimento aproximada é de 50° C/125° F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Muitas vezes é mais difícil passar a ferramenta entre as partes a serem divididas. Escolha a borda distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

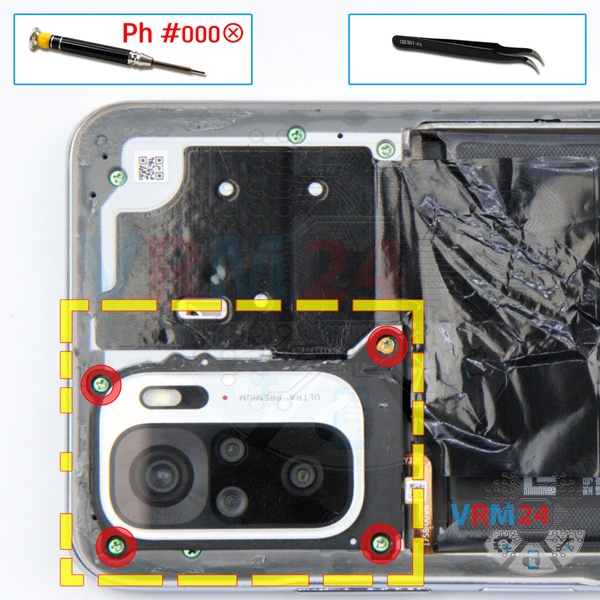

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte quatro parafusos e remova a tampa da câmera.

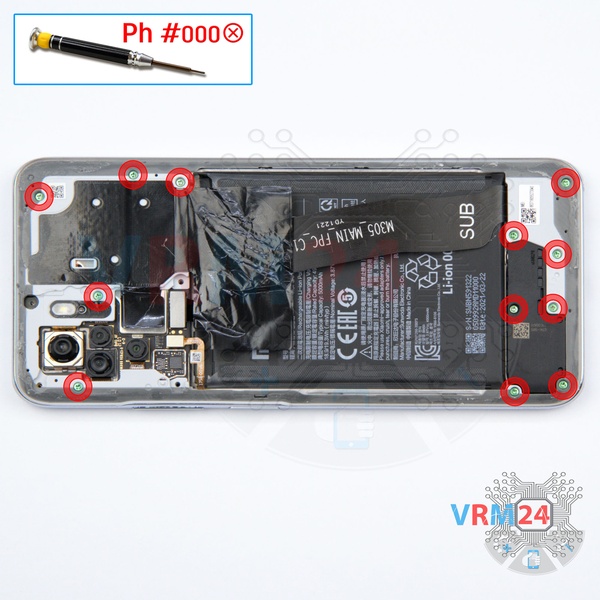

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 12 parafusos.

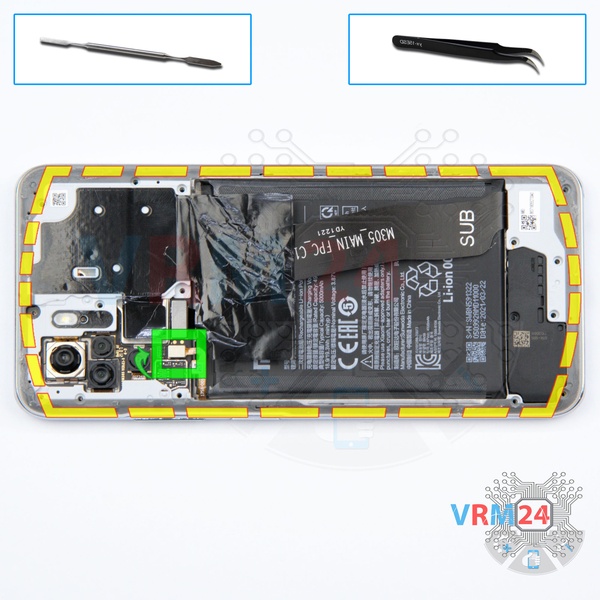

Desconecte o conector do sensor de impressão digital e remova a tampa do meio com antenas.

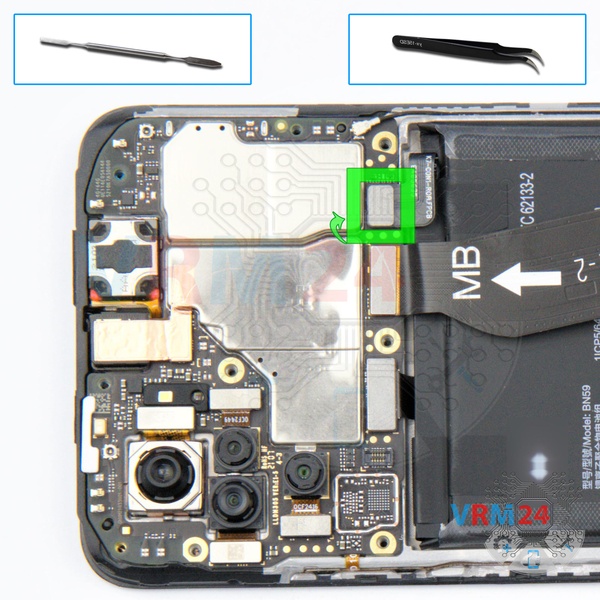

Desligue o conector da bateria o mais rápido possível.

ℹ️ O modelo Xiaomi Redmi Note 10 M2101K7AG possui uma bateria BN59 com capacidade de 5000 mAh (também conhecida como bateria recarregável).

⚠ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

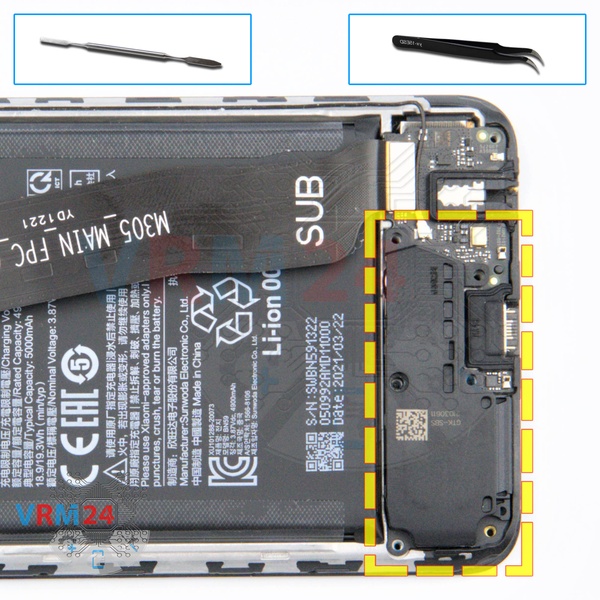

Remova o conjunto do alto-falante com antenas.

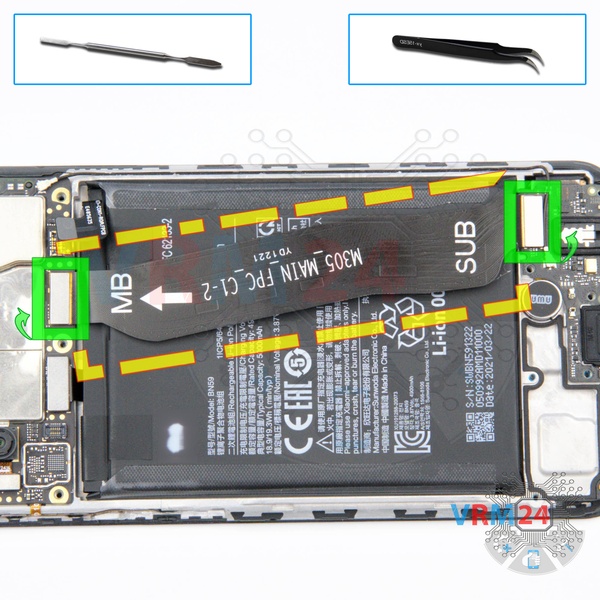

Com cuidado, de preferência pela borda, desconecte os conectores e remova o cabo entre placas que conecta a placa-mãe à placa-filha (também conhecida como subplaca).

⚠ Tenha cuidado ao remover os cabos dos conectores. Os cabos são bem finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

ℹ️ Uma seta no cabo FFC (cabo flexível) indica sua posição correta.

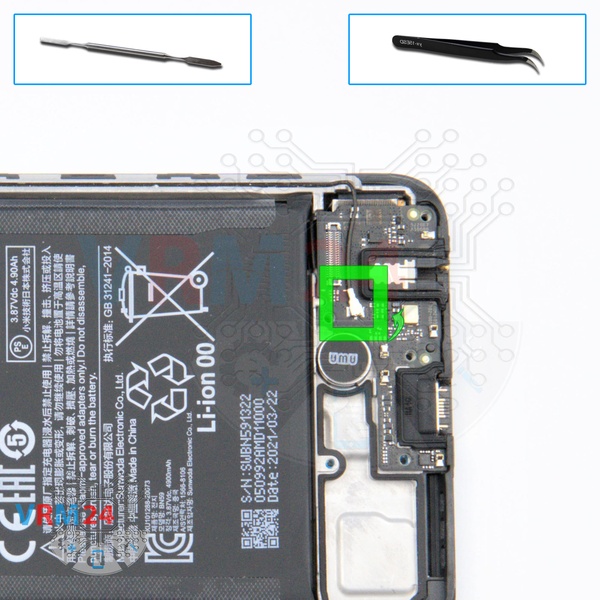

Desconecte o conector do cabo coaxial.

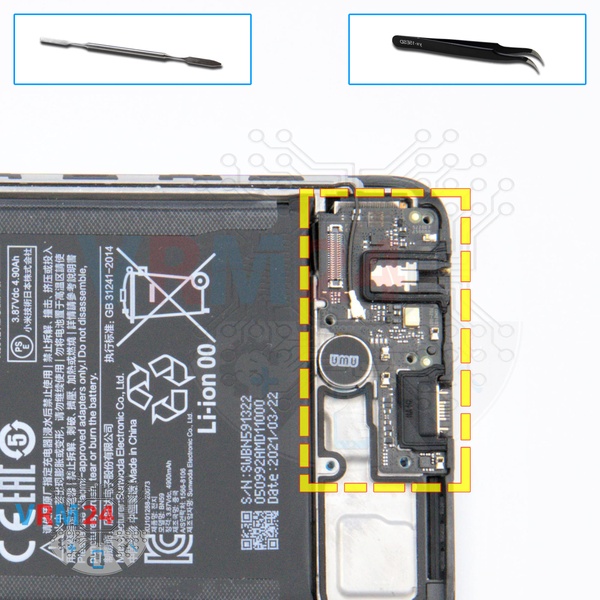

Remova a placa secundária. Ela é colada na moldura com fita metalizada, então para facilitar o processo, a subplaca pode ser aquecida um pouco.

ℹ️ A subplaca contém uma porta de carregamento (Micro-USB), microfone, entrada para fone de ouvido, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

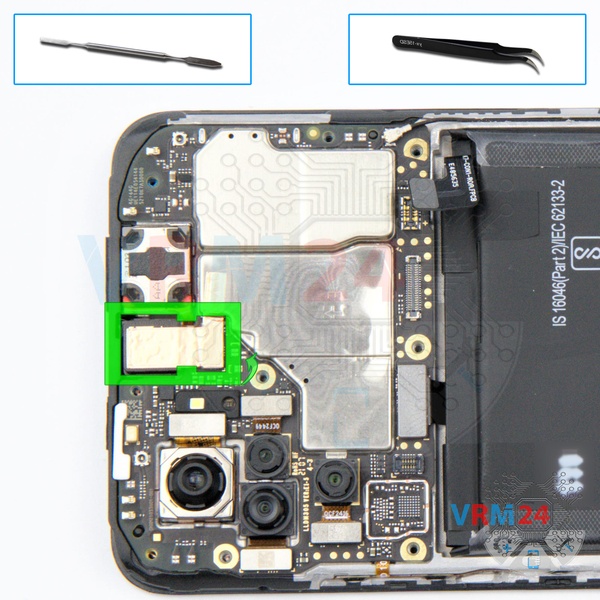

Levante o conector e remova a câmera frontal (selfie).

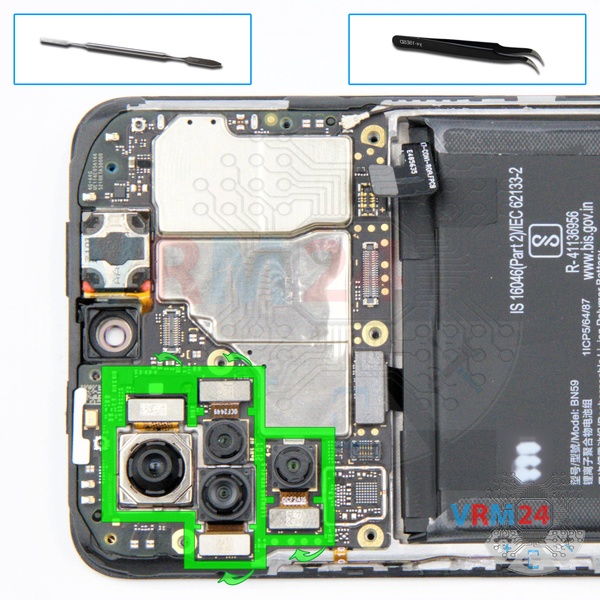

Desconecte os conectores e remova as quatro câmeras traseiras.

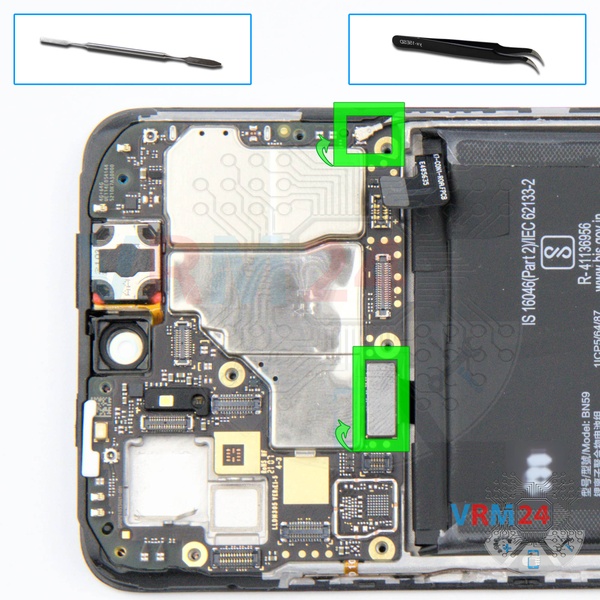

Erguer os conectores do cabo do módulo de exibição, cabo coaxial.

⚠ Tenha cuidado ao remover os cabos dos conectores. Os cabos são bem finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

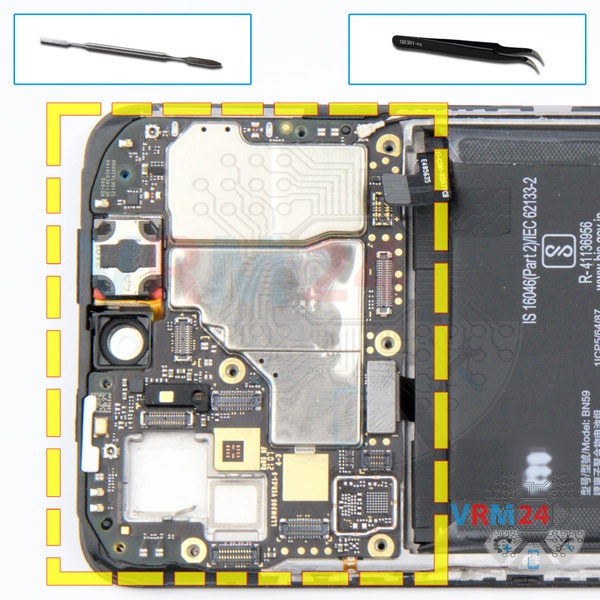

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.

⚠ Não dobre a placa de circuito ao removê-la nem empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

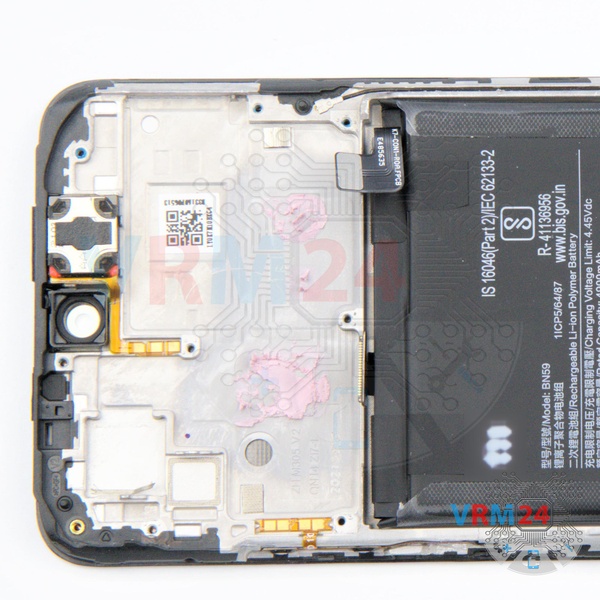

ℹ️ No quadro da tela permaneceu: o alto-falante do fone de ouvido, bateria e motor de vibração.
