Desmontagem/Reparar do dispositivo móvel Xiaomi Redmi Note 9 Pro (Xiaomi Redmi Note 9 Pro M2003J6B2G) com a descrição de cada passo e o conjunto de ferramentas necessárias.

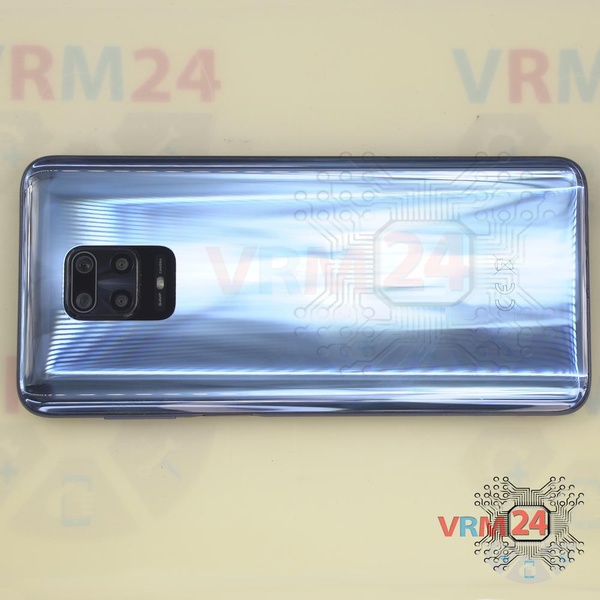

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.

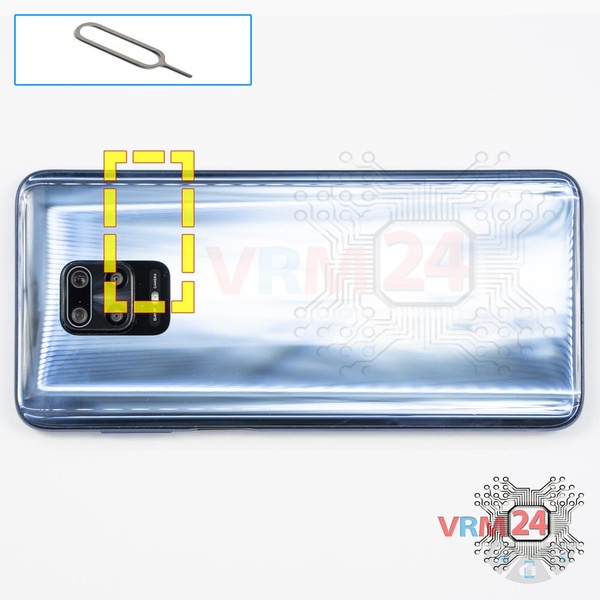

Use a ferramenta Chave (também conhecida como agulha) ou clipe de papel. Empurre a ponta no orifício até que a bandeja seja ejetada. Em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

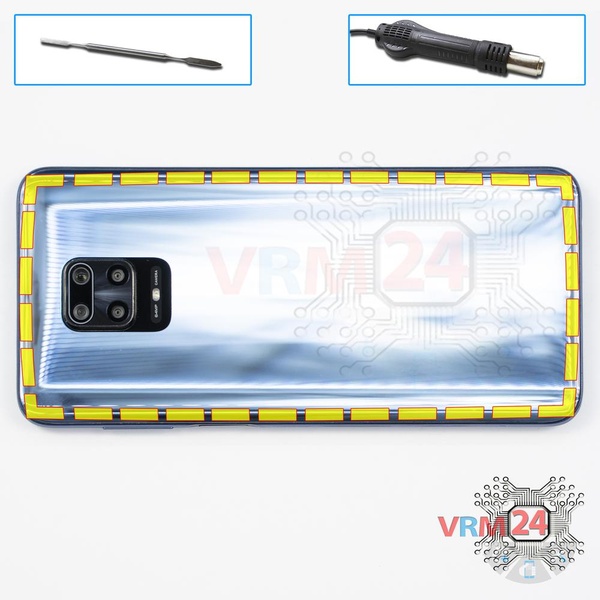

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo por baixo. A temperatura de aquecimento aproximada é de 50 & deg; C / 125 & deg; F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Freqüentemente, é mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a extremidade mais distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

Não deixe o líquido entrar no smartphone.

O processo pode ser visto em nosso vídeo na íntegra, bem como em detalhes, no final das instruções.

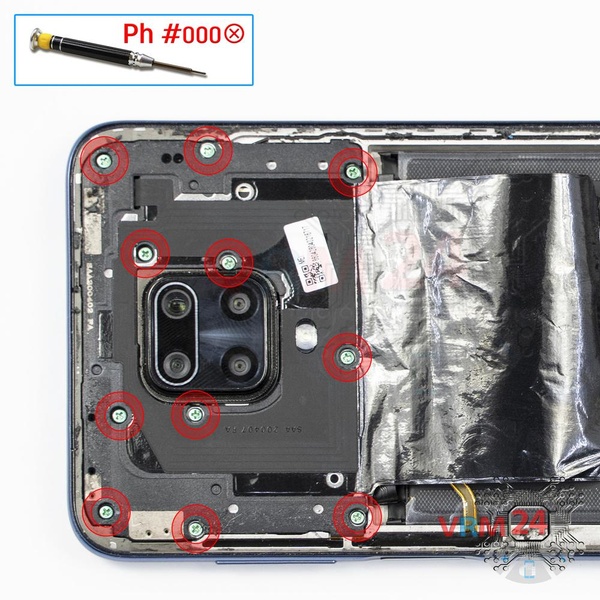

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 11 parafusos.

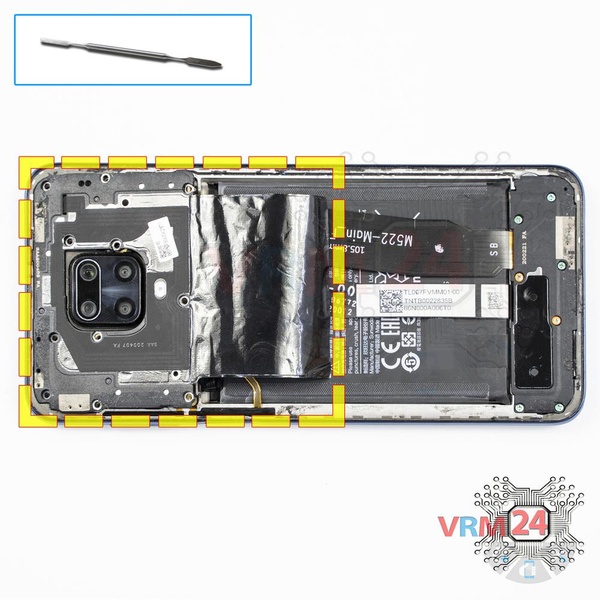

Remova a tampa com antenas que protegem a placa de circuito impresso (PCB). Tente levantar as tampas pelas bordas e não empurre nada entre elas para não tocar acidentalmente ou causar curto-circuito em nada no PCB.

ℹ️️ Na tampa superior você pode ver o revestimento metalizado do plástico em forma de trilhos e placas de contato. São antenas de Wi-Fi, Bluetooth e GPS.

⚠️ É crucial durante a remontagem, verificar se os contatos da mola na placa e se as almofadas de contato na tampa combinam e se tocam. Caso contrário, a perda de sinal ou o sinal pode ser muito fraco.

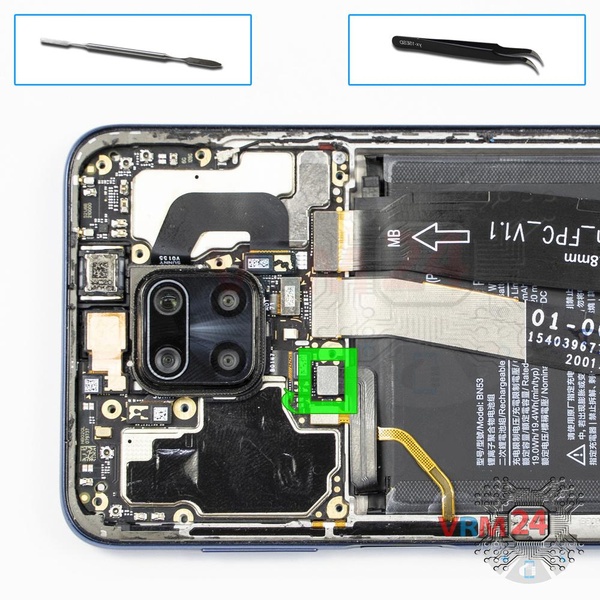

Desconecte o conector da bateria o mais rápido possível.

ℹ️️ O modelo Xiaomi Redmi Note 9 Pro tem uma bateria BN53 com capacidade de 5020 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

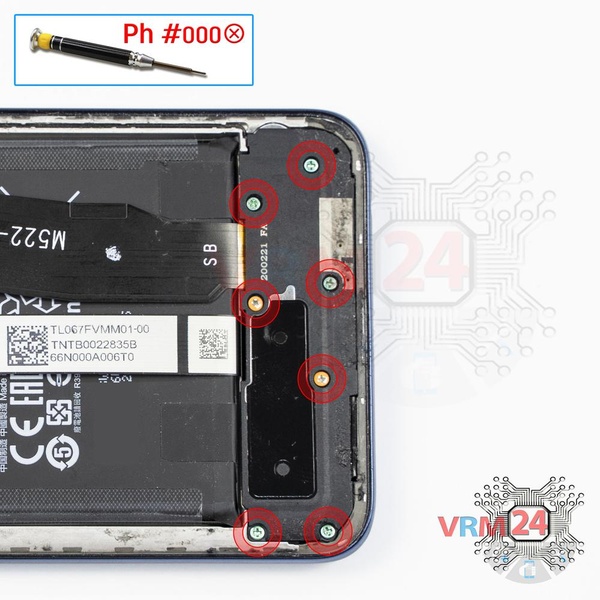

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 7 parafusos.

ℹ️️ Certifique-se de anotar a localização dos parafusos antes de desmontar. Ao montar o dispositivo, apertar o parafuso no lugar errado pode danificar o dispositivo ou sua parte. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.

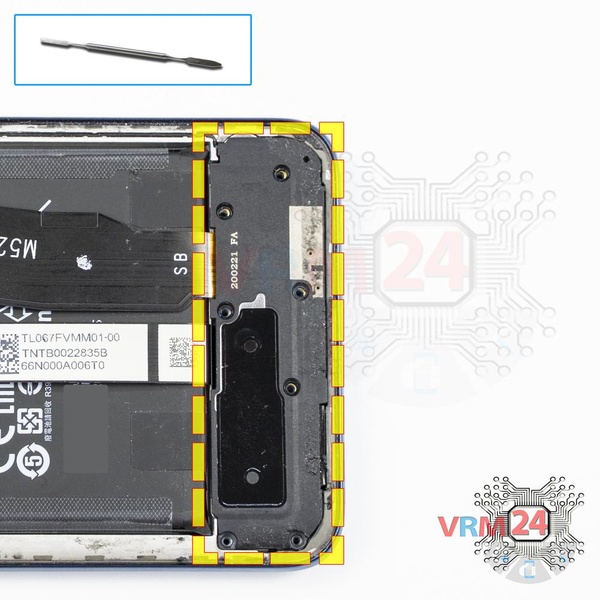

Remova o conjunto do alto-falante com antenas.

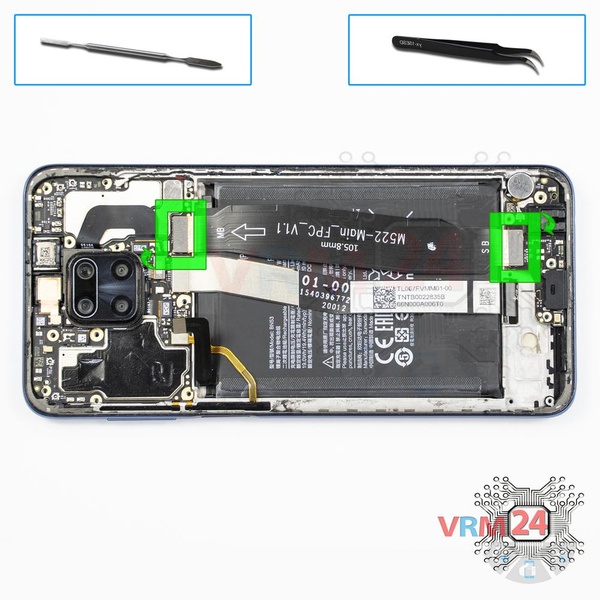

Com cuidado, de preferência pela borda, desconecte os conectores e remova o cabo entre placas que conecta a placa-mãe à placa-filha (também conhecida como sub-placa).

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

ℹ️️ Uma seta no cabo FFC (cabo plano flexível) indica sua posição correta.

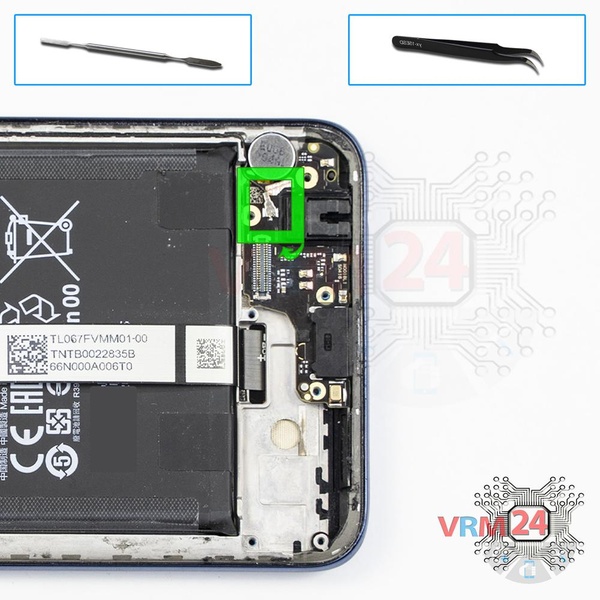

Retire o conector do cabo coaxial.

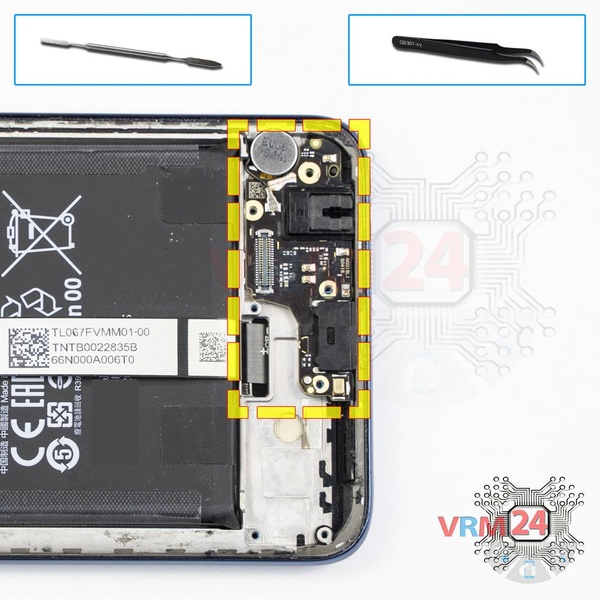

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo, a placa pode ser um pouco aquecida.

ℹ️️ A placa contém uma porta de carregamento (Micro USB), microfone, motor de vibração, contatos de mola para o alto-falante e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta sob a placa ao removê-la. Os componentes internos podem ser danificados.

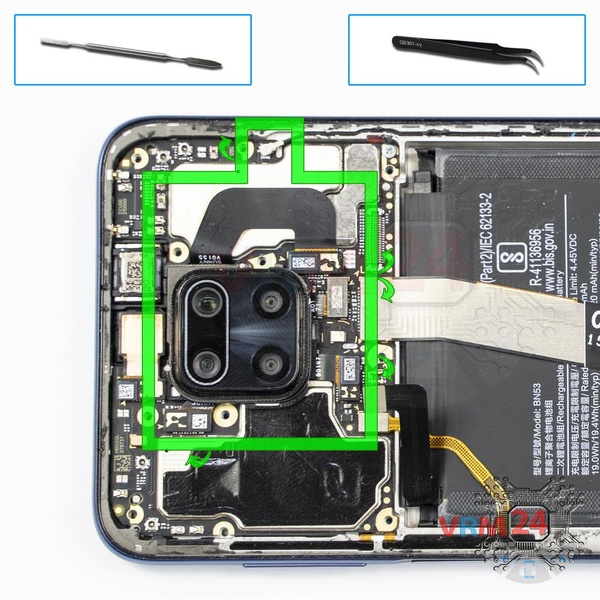

Desconecte os conectores e remova o conjunto de quatro câmeras traseiras.

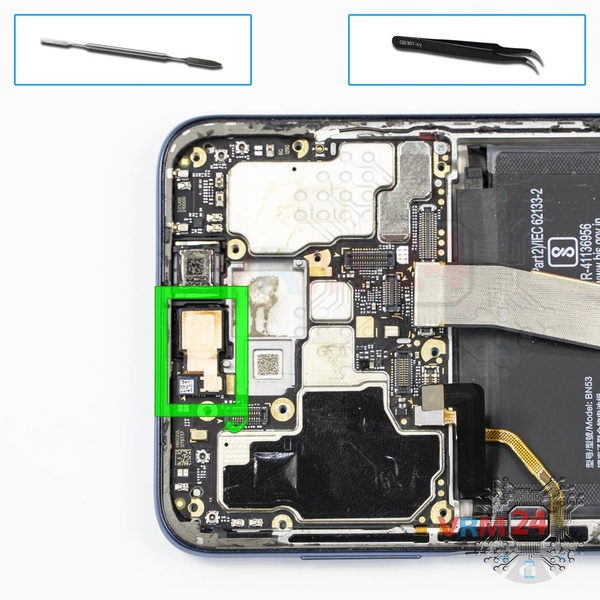

Erga o conector na placa-mãe. Remova a câmera frontal (selfie).

⚠️️ Tente não tocar na câmera. A câmera é bem frágil! Se você deixar impressões ou outras marcas na lente, será bastante difícil limpá-la e a qualidade das imagens poderá se deteriorar.

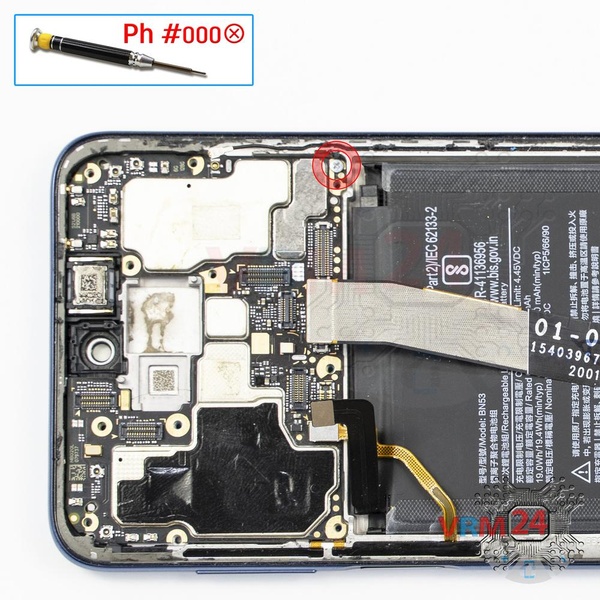

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse um parafuso que prende a placa-mãe.

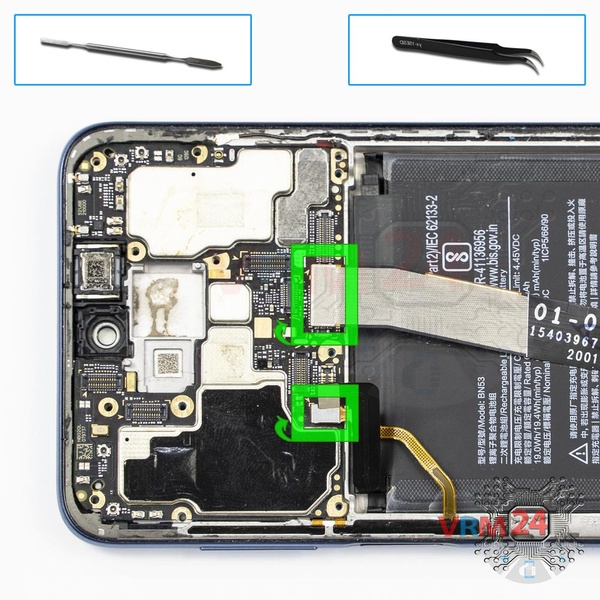

Erga os conectores do cabo dos botões laterais e do cabo do módulo de exibição.

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

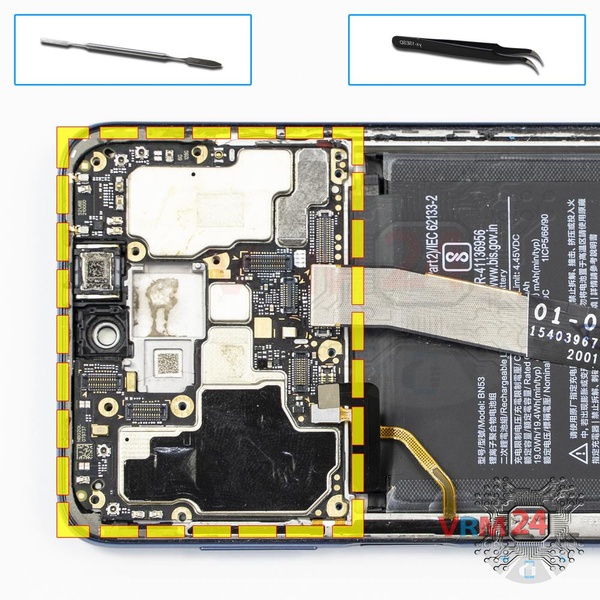

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

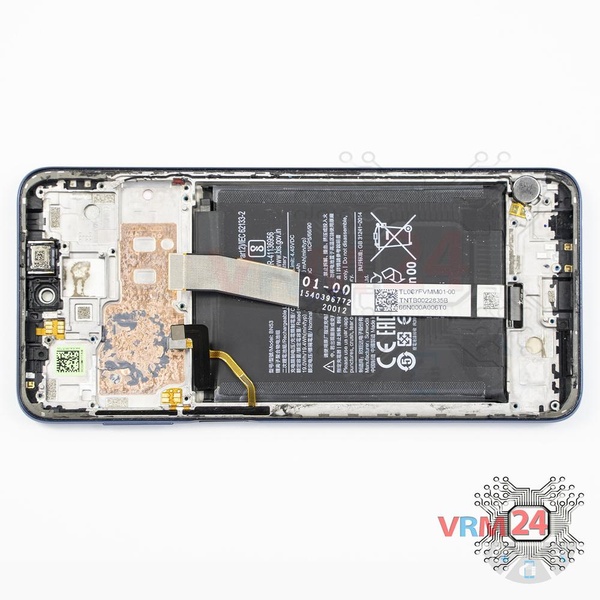

ℹ️️ No quadro da tela permaneceram: o alto-falante do fone de ouvido, bateria, cabo coaxial e motor de vibração.
