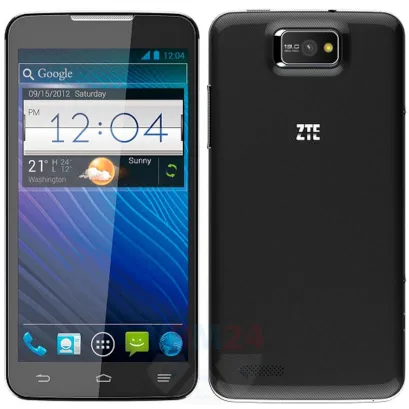

Desmontagem/Reparar do dispositivo móvel ZTE Grand Memo (ZTE Grand Memo V9815) com a descrição de cada passo e o conjunto de ferramentas necessárias.

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

⚠️ Cuidado ao abrir a tampa pela lateral dos botões de volume e power. Cabos finos e botões frágeis são fáceis de danificar.

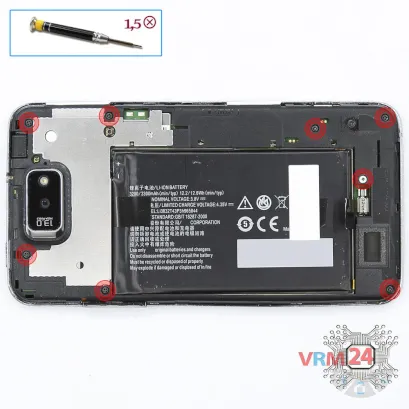

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os oito parafusos.

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, destacando os clipes e remova a tampa do meio com um alto-falante e pads e faixas de antena. A tampa do meio protege a placa de circuito impresso (PCB).

Tente levantar a tampa pelas bordas e não empurre nada muito para dentro, para não quebrar acidentalmente ou causar curto-circuito em qualquer coisa na placa de circuito.

Na capa do meio:

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️ O modelo possui uma bateria Li3832T43P3h965844 com capacidade de 3300 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Desconecte o conector do cabo coaxial, o cabo dos botões de navegação e o cabo interno da placa-filha.

⚠️ Não puxe o cabo nem force com uma ferramenta pontiaguda, os conectores são bem fracos e quebram com facilidade, ou o cabo sai da ponta (lug).

Depois, removemos a placa secundária com um motor de vibração e trilhos e almofadas de antena.

Desligue os conectores do monitor e da tela sensível ao toque. Desconecte também o cabo flexível dos botões de volume.

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

ℹ️ No quadro de exibição permaneceu: o alto-falante do fone de ouvido.
