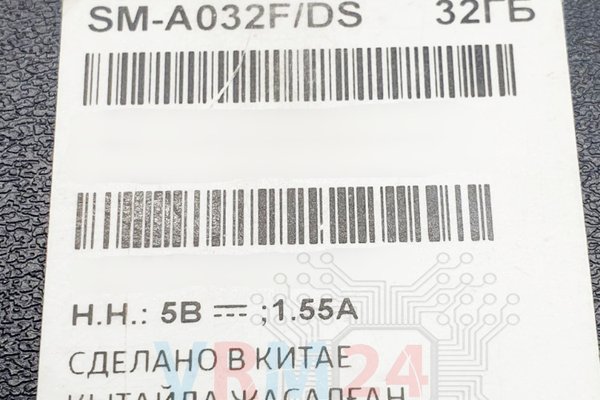

Сегодня к нам попал на ремонт достаточно новый на данный момент смартфон Samsung Galaxy A03 (a032f) с проблемой: нет реакции на зарядное устройство. Визуально, смартфон как и разъём зарядки выглядят неповрежденными.
Ссылка на разборку на нашем YouTube канале Разборка Samsung Galaxy A03 Core SM-A032

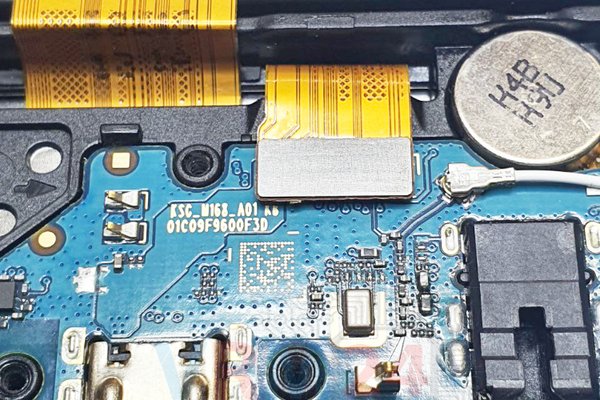

После разборки внимательно осматриваем нижнюю субплату.
Визуально все в порядке, нет механических повреждений и следов попадания влаги.

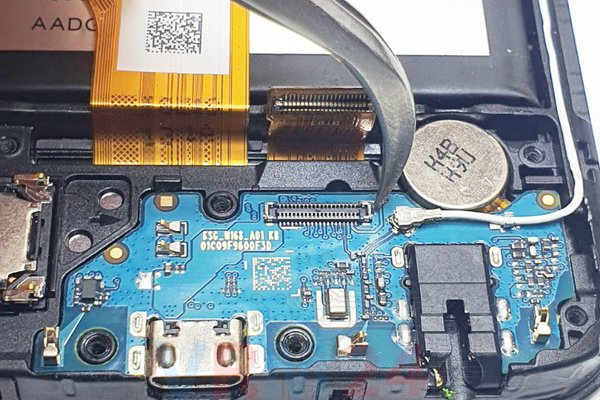

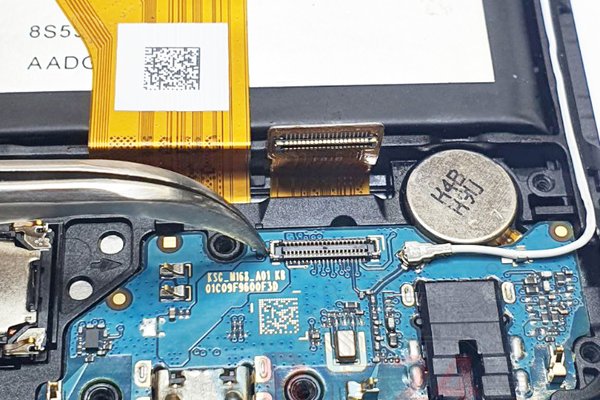

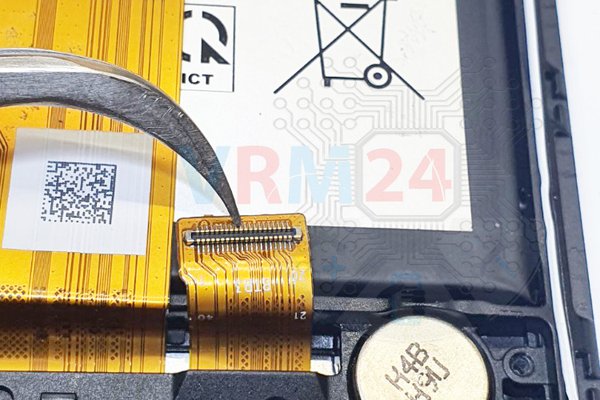

Обратим внимание на коннектор нижней платы, куда вставлен шлейф.
Видно что, контакты "+" и "-" расположены по краям разъёма (металлические скобы).
На наш взгляд это просчёт инженеров при проектировании данной модели и самая частая проблема отсутствия зарядки на телефоне. При незначительных падениях или изгибе корпуса, эти контакты могут разгибаться или вовсе отваливаться, что приводит к выходу из строя смартфона!
В данном случае здесь все нормально.
Осматриваем коннектор шлейфа. Он сделан очень не надёжно и также крайние контакты могут не плотно прижиматься из-за своей конструкции.
Осматриваем под микроскопом, все в порядке. Смотрим дальше.

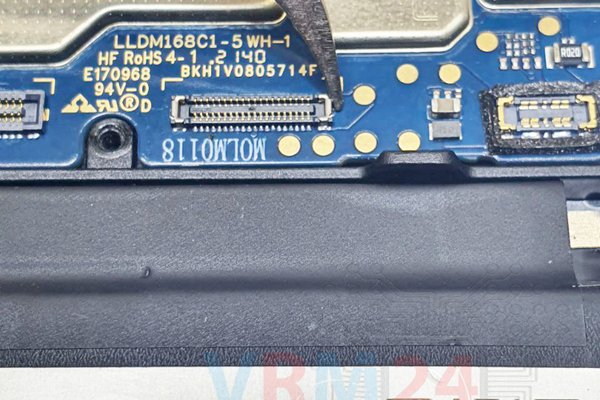

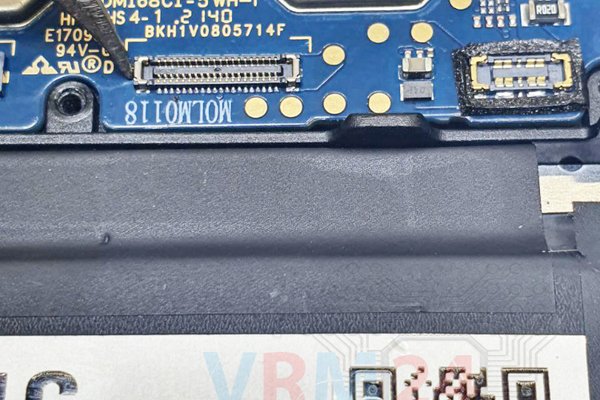

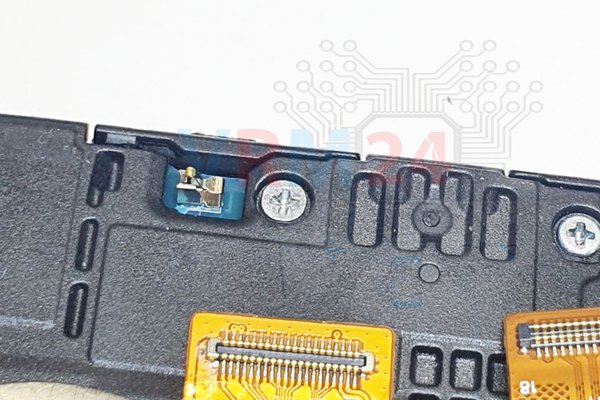

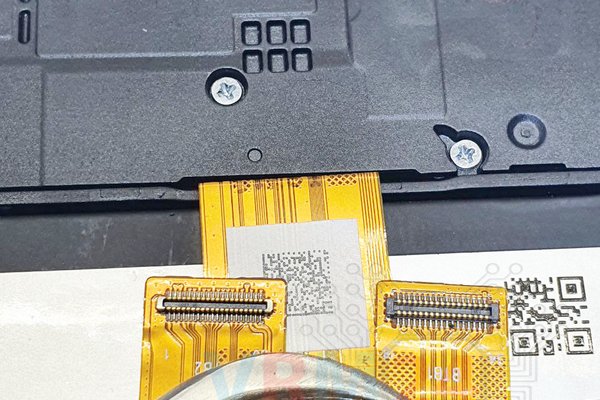

Точно такие же коннекторы расположены и на основной (материнской плате)
Проверяем с двух сторон, тоже все в порядке.

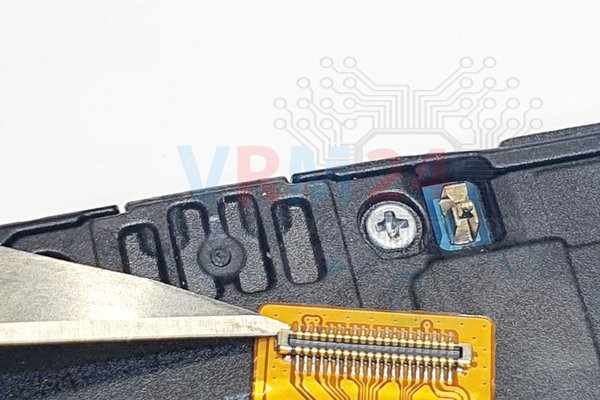

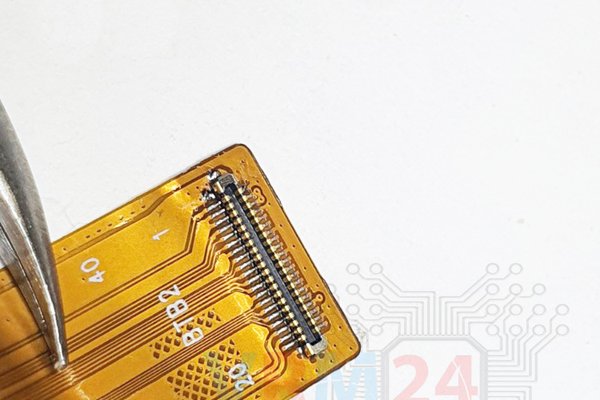

Осматриваем коннектор шлейфа.
Видно, что крайний контакт на шлейфе оторван и является причиной отсутствия зарядки на телефоне
Для укрепления контакта, снимаем скальпелем верхний слой шлейфа возле оторванного контакта.
Наносим немного флюса и пропаиваем контакт с трех сторон.

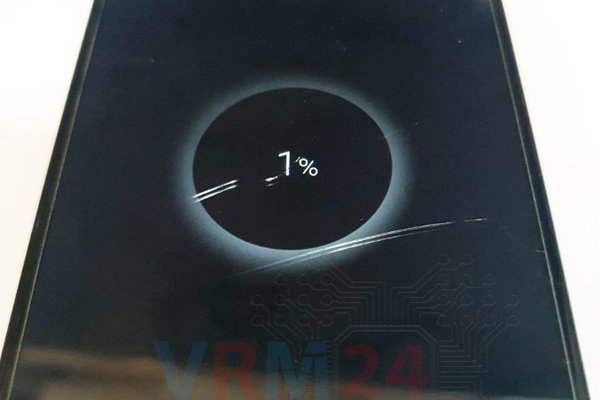

Собираем смартфон и проверяем зарядку.
Смартфон Samsung Galaxy A03 заряжается, работа выполнена хорошо 🙂
