Принесли на ремонт смартфон Samsung a54 со слов клиента с не рабочим микрофоном.

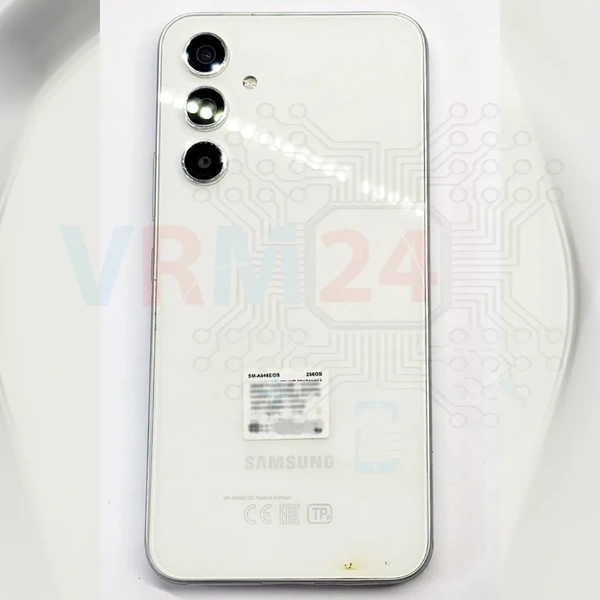

При визуальном осмотре задней крышки, сверху и снизу видны прогары на покраске. Это очень похоже на следы прогара после воздействия микроволновой печи 😊

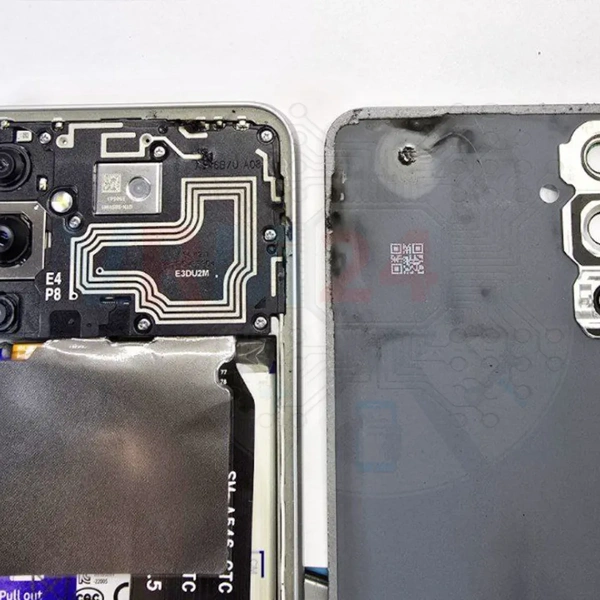

Вскрываем телефон и все подтверждается. Внутри на пластиковой крышке , которая закрывает основную плату, видны оплавления.

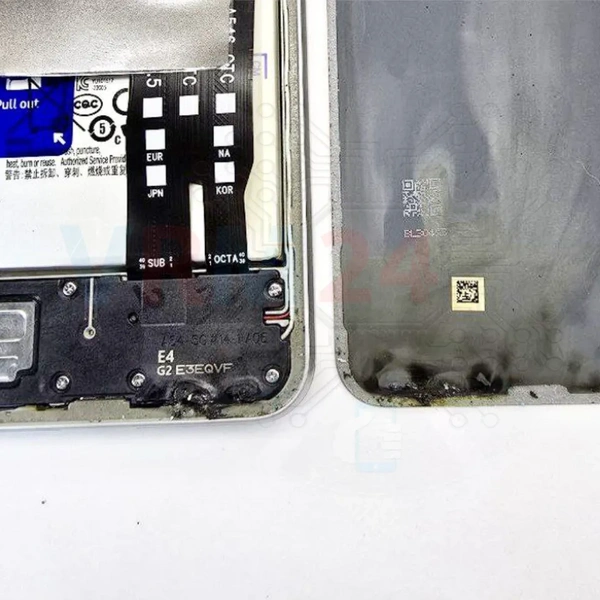

В нижней части то же самое.

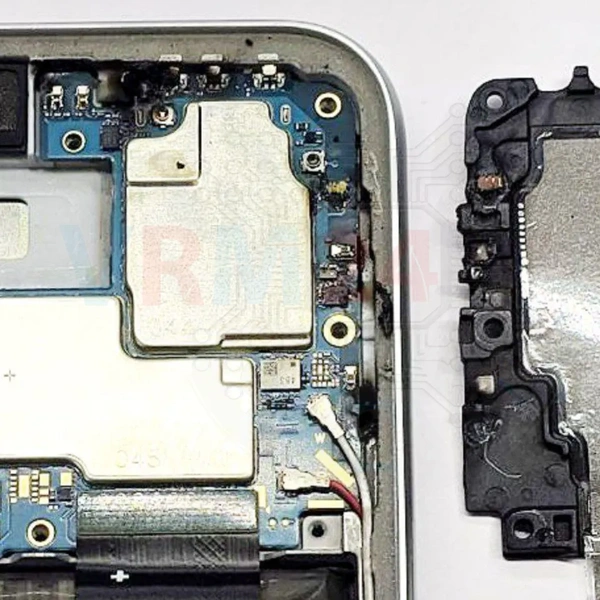

Выкручиваем винты и снимаем пластиковую крышку. Видно что в местах прилегания контактов к внешней антенне, погорели электронные компоненты и сам текстолит платы.

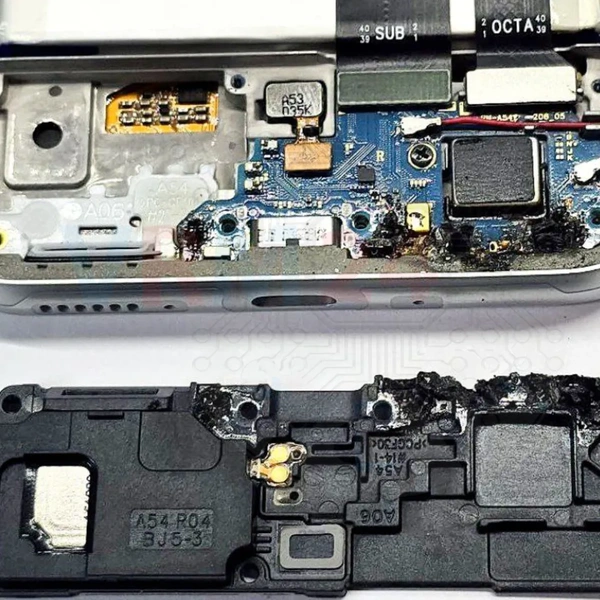

Нижняя плата, пластиковая антенна в сборе с динамиком так же пострадали и восстановлению не подлежат.
Если нижнюю субплату и пластиковые антенны можно просто заменить на новые, то основную плату не стоит ремонтировать. Т.к. видно , что много компонентов погорело и ещё очень много может быть повреждённых, которых не видно!
В этой ситуации, как минимум нужна плата донор, очень много времени и труда, при этом нет уверенности, что вообще получится отремонтировать плату и она будет нормально работать потом 😒
Поэтому принимаем решение не заниматься ремонтом и вернуть клиенту телефон в том же состоянии.
