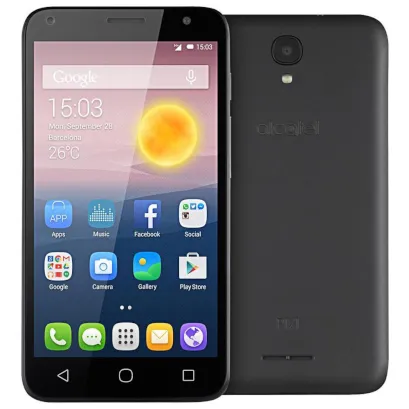

Alcatel OT PIXI 4 5010D
Alcatel OT PIXI 4 5010D
Сложность разборки:
Легко
Время разборки:
8 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Alcatel OT PIXI 4 5010D (Алкатель Пикси 4 5010Д) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Alcatel OT PIXI 4 5010D, Шаг 1/1

Шаг 1.

Открываем заднюю крышку.

Как разобрать Alcatel OT PIXI 4 5010D, Шаг 2/1 Как разобрать Alcatel OT PIXI 4 5010D, Шаг 2/2

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Alcatel OT PIXI 4 5010D, Шаг 3/1 Как разобрать Alcatel OT PIXI 4 5010D, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 12 болтов по периметру телефона.

Как разобрать Alcatel OT PIXI 4 5010D, Шаг 4/1 Как разобрать Alcatel OT PIXI 4 5010D, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку и клавиши кнопок громкости и включения.

Как разобрать Alcatel OT PIXI 4 5010D, Шаг 5/1 Как разобрать Alcatel OT PIXI 4 5010D, Шаг 5/2

Шаг 5.

Из фиксирующего отверстия в средней рамки вынимаем динамик.

Как разобрать Alcatel OT PIXI 4 5010D, Шаг 6/1 Как разобрать Alcatel OT PIXI 4 5010D, Шаг 6/2

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на основной плате.

Как разобрать Alcatel OT PIXI 4 5010D, Шаг 7/1 Как разобрать Alcatel OT PIXI 4 5010D, Шаг 7/2 Как разобрать Alcatel OT PIXI 4 5010D, Шаг 7/3

Шаг 7.

Отсоединяем коннекторы на печатной плате и из фиксирующих отверстий в рамке модуля вынимаем вибромотор и шлейф кнопок громкости и включения.

Как разобрать Alcatel OT PIXI 4 5010D, Шаг 8/1 Как разобрать Alcatel OT PIXI 4 5010D, Шаг 8/2 Как разобрать Alcatel OT PIXI 4 5010D, Шаг 8/3

Шаг 8.

Переворачиваем плату, отсоединяем коннектор коаксиального кабеля с внутренней стороны и вынимаем плату.

Как разобрать Alcatel OT PIXI 4 5010D, Шаг 9/1 Как разобрать Alcatel OT PIXI 4 5010D, Шаг 9/2

Шаг 9.

Из фиксирующего отверстия в рамке модуля вынимаем нижнюю плату с микрофоном.

Как разобрать Alcatel OT PIXI 4 5010D, Шаг 10/1 Как разобрать Alcatel OT PIXI 4 5010D, Шаг 10/2

Шаг 10.

Из фиксирующего отверстия в рамке модуля вынимаем динамик.

Как разобрать Alcatel OT PIXI 4 5010D, Шаг 11/1 Как разобрать Alcatel OT PIXI 4 5010D, Шаг 11/2 Как разобрать Alcatel OT PIXI 4 5010D, Шаг 11/3

Шаг 11.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Alcatel OT PIXI 4 5010D от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Alcatel #Alcatel OT PIXI 4 5010D
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 8 минут.
Наше руководство подходит для всех моделей Alcatel OT PIXI 4 5010D — Алкатель Пикси 4 5010Д, выпущенных для рынков разных стран.
