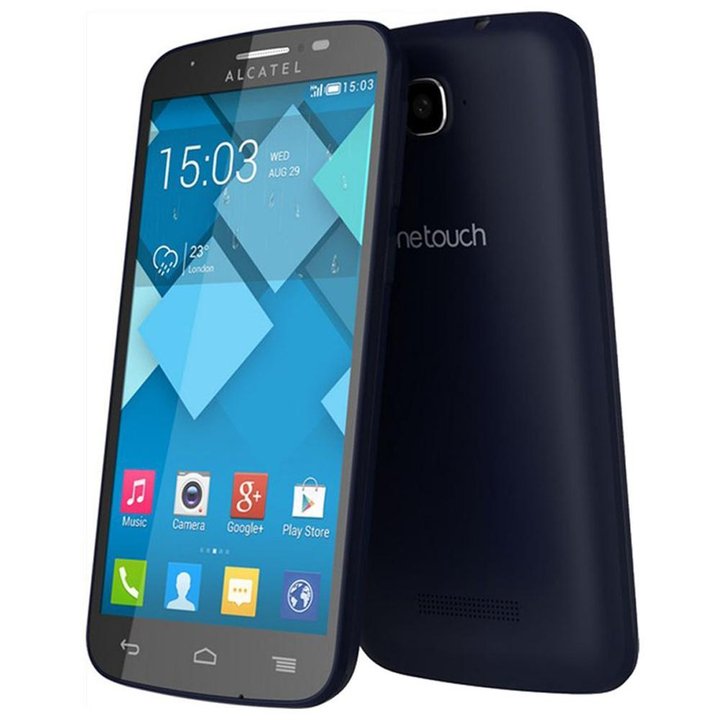

Alcatel OT POP C5 5036D
Alcatel OT POP C5 5036D
Сложность разборки:
Легко
Время разборки:
4 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Alcatel OT POP C5 5036D (Алкатель ВанТач Поп Ц5) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Alcatel OT POP C5 5036D, Шаг 1/1 Как разобрать Alcatel OT POP C5 5036D, Шаг 1/2

Шаг 1.

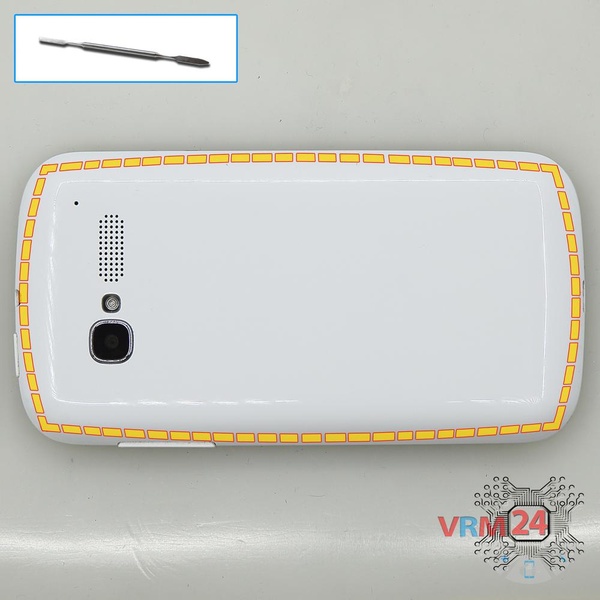

Открываем заднюю крышку.

Как разобрать Alcatel OT POP C5 5036D, Шаг 2/1 Как разобрать Alcatel OT POP C5 5036D, Шаг 2/2

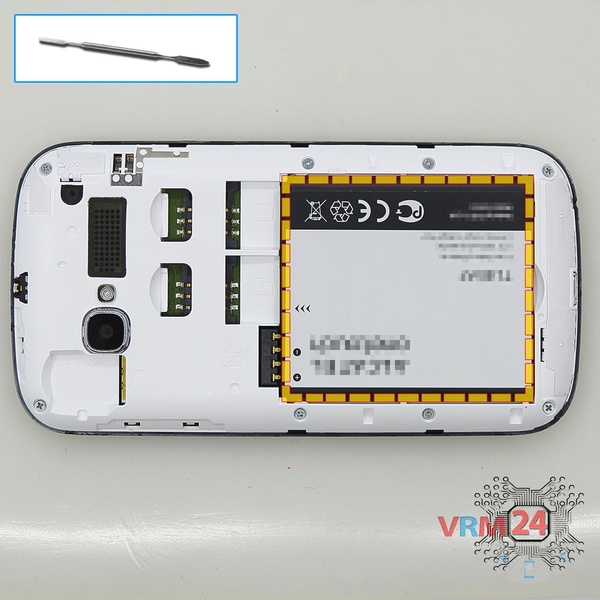

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Alcatel OT POP C5 5036D, Шаг 3/1 Как разобрать Alcatel OT POP C5 5036D, Шаг 3/2

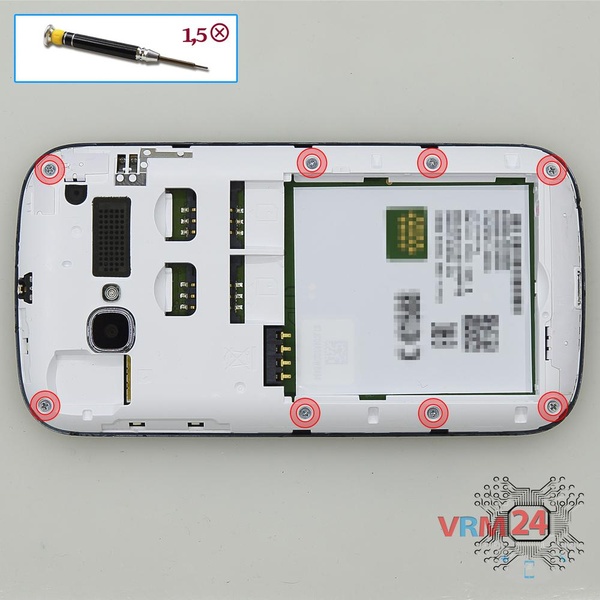

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 8 болтов по периметру телефона.

Как разобрать Alcatel OT POP C5 5036D, Шаг 4/1 Как разобрать Alcatel OT POP C5 5036D, Шаг 4/2

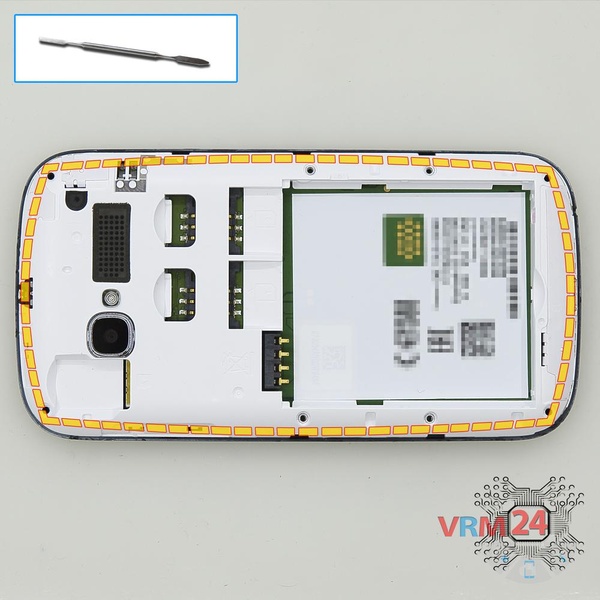

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Alcatel OT POP C5 5036D, Шаг 5/1 Как разобрать Alcatel OT POP C5 5036D, Шаг 5/2 Как разобрать Alcatel OT POP C5 5036D, Шаг 5/3 Как разобрать Alcatel OT POP C5 5036D, Шаг 5/4

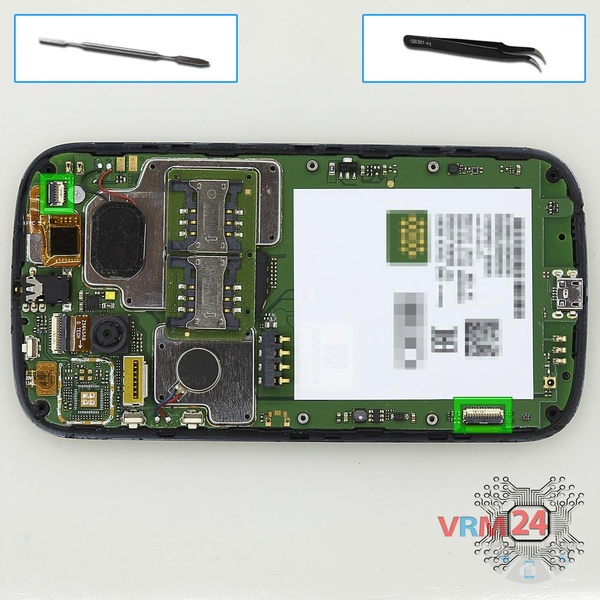

Шаг 5.

Отсоединяем коннекторы на печатной плате.

Как разобрать Alcatel OT POP C5 5036D, Шаг 6/1 Как разобрать Alcatel OT POP C5 5036D, Шаг 6/2

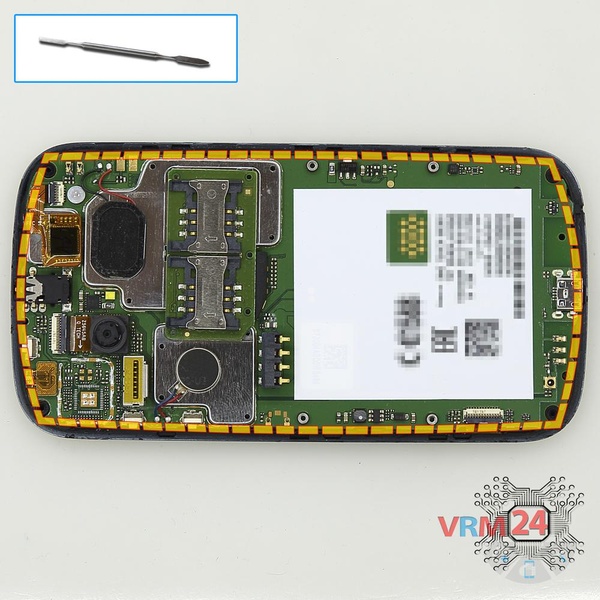

Шаг 6.

Снимаем печатную плату.

Как разобрать Alcatel OT POP C5 5036D, Шаг 7/1 Как разобрать Alcatel OT POP C5 5036D, Шаг 7/2 Как разобрать Alcatel OT POP C5 5036D, Шаг 7/3

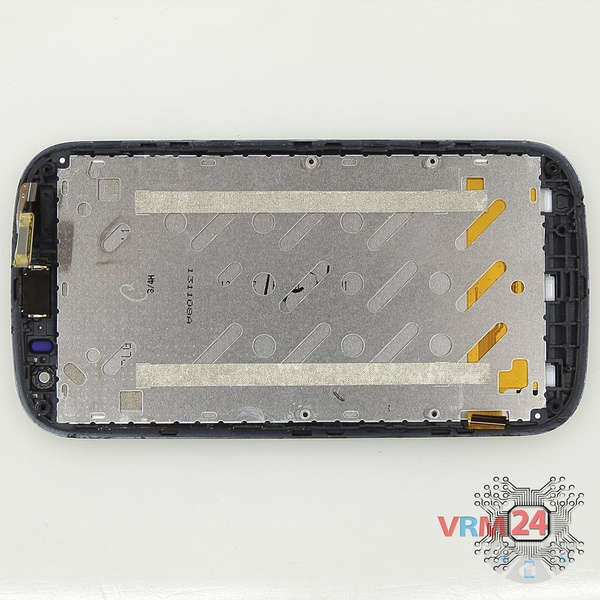

Шаг 7.

Элементы на рамке модуля.

Как разобрать Alcatel OT POP C5 5036D, Шаг 8/1 Как разобрать Alcatel OT POP C5 5036D, Шаг 8/2

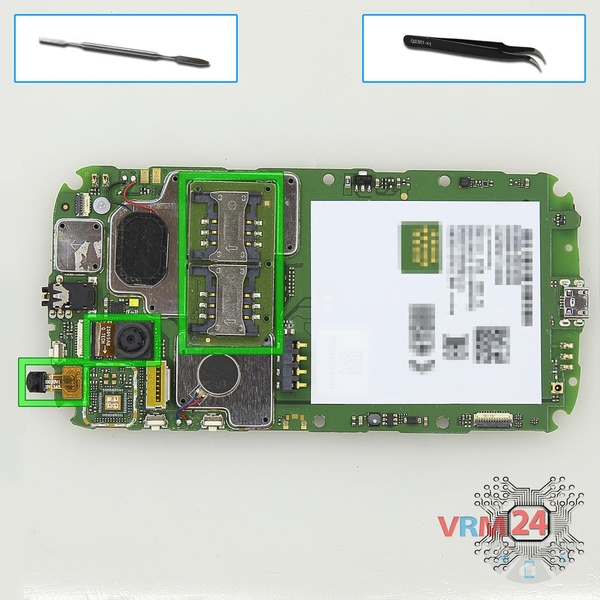

Шаг 8.

Отсоединяем коннекторы на печатной плате и снимаем плату со слотами сим карт и основную и фронтальную камеры.

Подробные видео инструкции по разборке и ремонту Alcatel OT POP C5 5036D от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Alcatel #Alcatel OT POP C5 5036D
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей Alcatel OT POP C5 5036D — Алкатель ВанТач Поп Ц5, выпущенных для рынков разных стран.
