Сложность разборки:
Сложно

Рекомендованные инструменты

Фен

Отвертка Звезда 0,8 мм

Отвертка звезда 0,8 мм

Отвертка Tri wing 0,6 мм

Отвертка tri wing 0,6 мм

Philips iphone

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Разборка/Ремонт мобильного девайса Apple iPhone 11 (Эпл Айфон 11) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Apple iPhone 11, Шаг 1/1

Как разобрать Apple iPhone 11, Шаг 1/2

Как разобрать Apple iPhone 11, Шаг 1/1

Как разобрать Apple iPhone 11, Шаг 1/2

Шаг 1.

При помощи инструмента ключ открываем слот Сим карты и вынимаем его.

⚠️ Warning!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Apple iPhone 11, Шаг 2/1

Как разобрать Apple iPhone 11, Шаг 2/2

Как разобрать Apple iPhone 11, Шаг 2/1

Как разобрать Apple iPhone 11, Шаг 2/2

Шаг 2.

При помощи отвертки (прецизионная звездообразная 0,8 мм) откручиваем 2 винта на торце телефона.

Как разобрать Apple iPhone 11, Шаг 3/1

Как разобрать Apple iPhone 11, Шаг 3/2

Как разобрать Apple iPhone 11, Шаг 3/1

Как разобрать Apple iPhone 11, Шаг 3/2

Шаг 3.

Отсоединяем дисплейный модуль.

Как разобрать Apple iPhone 11, Шаг 4/1

Как разобрать Apple iPhone 11, Шаг 4/2

Как разобрать Apple iPhone 11, Шаг 4/1

Как разобрать Apple iPhone 11, Шаг 4/2

Шаг 4.

При помощи отвертки (трехлопастная Y00 Tri-wing 2.0 mm) откручиваем 5 винтов и снимаем фиксатор коннекторов.

Как разобрать Apple iPhone 11, Шаг 5/1

Как разобрать Apple iPhone 11, Шаг 5/2

Как разобрать Apple iPhone 11, Шаг 5/3

Как разобрать Apple iPhone 11, Шаг 5/1

Как разобрать Apple iPhone 11, Шаг 5/2

Как разобрать Apple iPhone 11, Шаг 5/3

Шаг 5.

Отсоединяем коннекторы и снимаем дисплейный модуль.

Как разобрать Apple iPhone 11, Шаг 6/1

Как разобрать Apple iPhone 11, Шаг 6/2

Как разобрать Apple iPhone 11, Шаг 6/1

Как разобрать Apple iPhone 11, Шаг 6/2

Шаг 6.

При помощи отвертки (трехлопастная Y00 Tri-wing 2.0 mm) откручиваем 3 винта и снимаем фиксатор.

Как разобрать Apple iPhone 11, Шаг 7/1

Как разобрать Apple iPhone 11, Шаг 7/2

Как разобрать Apple iPhone 11, Шаг 7/1

Как разобрать Apple iPhone 11, Шаг 7/2

Шаг 7.

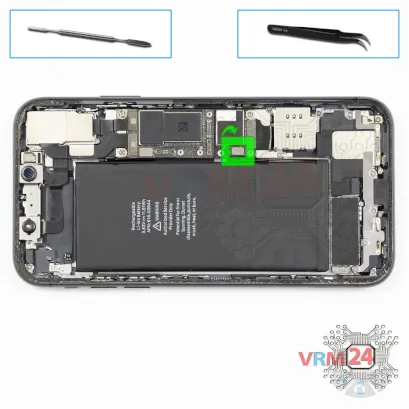

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Apple iPhone 11, Шаг 8/1

Как разобрать Apple iPhone 11, Шаг 8/2

Как разобрать Apple iPhone 11, Шаг 8/1

Как разобрать Apple iPhone 11, Шаг 8/2

Шаг 8.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта и снимаем фиксатор камер.

Как разобрать Apple iPhone 11, Шаг 9/1

Как разобрать Apple iPhone 11, Шаг 9/2

Как разобрать Apple iPhone 11, Шаг 9/1

Как разобрать Apple iPhone 11, Шаг 9/2

Шаг 9.

Отсоединяем коннекторы и снимаем сборку из двух тыловых камер.

Как разобрать Apple iPhone 11, Шаг 10/1

Как разобрать Apple iPhone 11, Шаг 10/2

Как разобрать Apple iPhone 11, Шаг 10/1

Как разобрать Apple iPhone 11, Шаг 10/2

Шаг 10.

Отсоединяем коннекторы и снимаем сборку из двух фронтальных камер.

Как разобрать Apple iPhone 11, Шаг 11/1

Как разобрать Apple iPhone 11, Шаг 11/2

Как разобрать Apple iPhone 11, Шаг 11/1

Как разобрать Apple iPhone 11, Шаг 11/2

Шаг 11.

Отсоединяем коннектор.

Как разобрать Apple iPhone 11, Шаг 12/1

Как разобрать Apple iPhone 11, Шаг 12/2

Как разобрать Apple iPhone 11, Шаг 12/1

Как разобрать Apple iPhone 11, Шаг 12/2

Шаг 12.

При помощи отверток (крестовая 1,5 мм) и (крестовая 2,5 мм) откручиваем 2 винта и снимаем фиксатор.

Как разобрать Apple iPhone 11, Шаг 13/1

Как разобрать Apple iPhone 11, Шаг 13/2

Как разобрать Apple iPhone 11, Шаг 13/1

Как разобрать Apple iPhone 11, Шаг 13/2

Шаг 13.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта и снимаем антенну.

Как разобрать Apple iPhone 11, Шаг 14/1

Как разобрать Apple iPhone 11, Шаг 14/2

Как разобрать Apple iPhone 11, Шаг 14/3

Как разобрать Apple iPhone 11, Шаг 14/1

Как разобрать Apple iPhone 11, Шаг 14/2

Как разобрать Apple iPhone 11, Шаг 14/3

Шаг 14.

Отсоединяем коннектор и снимаем коннектор Сим карты.

Как разобрать Apple iPhone 11, Шаг 15/1

Как разобрать Apple iPhone 11, Шаг 15/2

Как разобрать Apple iPhone 11, Шаг 15/1

Как разобрать Apple iPhone 11, Шаг 15/2

Шаг 15.

При помощи отвертки (крестовая 2,5 мм) откручиваем 2 винта.

Как разобрать Apple iPhone 11, Шаг 16/1

Как разобрать Apple iPhone 11, Шаг 16/2

Как разобрать Apple iPhone 11, Шаг 16/3

Как разобрать Apple iPhone 11, Шаг 16/1

Как разобрать Apple iPhone 11, Шаг 16/2

Как разобрать Apple iPhone 11, Шаг 16/3

Шаг 16.

Отсоединяем защитное покрытие и коннекторы.

Как разобрать Apple iPhone 11, Шаг 17/1

Как разобрать Apple iPhone 11, Шаг 17/2

Как разобрать Apple iPhone 11, Шаг 17/1

Как разобрать Apple iPhone 11, Шаг 17/2

Шаг 17.

Снимаем печатную плату.

Как разобрать Apple iPhone 11, Шаг 18/1

Как разобрать Apple iPhone 11, Шаг 18/2

Как разобрать Apple iPhone 11, Шаг 18/3

Как разобрать Apple iPhone 11, Шаг 18/1

Как разобрать Apple iPhone 11, Шаг 18/2

Как разобрать Apple iPhone 11, Шаг 18/3

Шаг 18.

Элементы в корпусе.

Подробные видео инструкции по разборке и ремонту Apple iPhone 11 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Apple #Apple iPhone 11

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 22 минут. Наше руководство подходит для всех моделей Apple iPhone 11 — Айфон 11 A2111, A2221, A2223, выпущенных для рынков разных стран.
