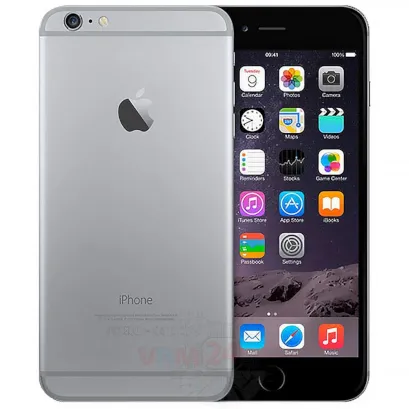

Разборка/Ремонт мобильного девайса Apple iPhone 6S Plus (Эпл Айфон 6S Плюс) с описанием каждого шага и необходимого набора инструментов.

10060

Просмотры

Нравится

—

Вопросы

Вадим Попов

Автор, Контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

Шаг 1.

Вынимаем Лоток карт

При помощи инструмента ключ открываем слот Сим карты.

⚠ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Шаг 2.

Откручиваем винты

При помощи отвертки (прецизионная звездообразная 0,8 мм) откручиваем 2 болта на торце телефона фиксирующие дисплейный модуль.

Шаг 3.

Открываем дисплейный модуль

Открываем модуль дисплея.

Шаг 4.

Отсоединяем фиксатор

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта и снимаем фиксатор коннекторов.

Шаг 5.

Отсоединяем коннектор аккумуляторной батареи

Отсоединяем коннектор аккумуляторной батареи.

⚠ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Шаг 6.

Отсоединяем фиксатор

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 винта и снимаем фиксатор коннекторов.

Шаг 7.

Открываем дисплейный модуль

Отсоединяем коннекторы и снимаем дисплейный модуль.

Шаг 8.

Отсоединяем АКБ

Отсоединяем аккумуляторную батарею.

Шаг 9.

Отсоединяем основную камеру

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта, отсоединяем коннектор и вынимаем основную камеру.

Шаг 10.

Отсоединяем фиксатор

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта и снимаем фиксатор коннектора шлейфа кнопок громкости и включения.

Шаг 11.

Отсоединяем антенну

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 винт и снимаем антенну.

Шаг 12.

Отсоединяем антенну

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта и снимаем антенну.

Шаг 13.

Отсоединяем коаксиальный кабель

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта и снимаем блок с коаксиальным кабелем.

Шаг 14.

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта.

Шаг 15.

Отсоединяем коннекторы

Отсоединяем коннекторы на печатной плате.

Шаг 16.

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) и отвертки (iPhone 2,5 мм) откручиваем 2 винта на основной плате.

Шаг 17.

Отсоединяем печатную плату

Снимаем печатную плату.

Шаг 18.

Отсоединяем фиксатор

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 винта и снимаем фиксатор коннекторов.

Шаг 19.

Отсоединяем вибромотор

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта, отсоединяем коннектор и вынимаем TapTic (вибромотор).

Шаг 20.

Отсоединяем коаксиальный кабель

Отгибаем коаксиальный кабель.

Шаг 21.

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 винтов.

Шаг 22.

Отсоединяем динамик

Отсоединяем блок с динамиком.

Шаг 23.

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 винтов.

Шаг 24.

Отсоединяем порт зарядки

Отсоединяем шлейф с разъемом зарядки, гарнитуры и микрофонами.

Евгений Кузьмин

Специалист сервисного центра

Разборка и ремонт имеют hard уровень сложности и занимают примерно 31 минут. Наша инструкция подходит для всех моделей Apple iPhone 6S Plus or Эпл Айфон 6S Плюс, выпущенных для рынков разных стран.

#инструкции #Apple #Apple iPhone 6S Plus
