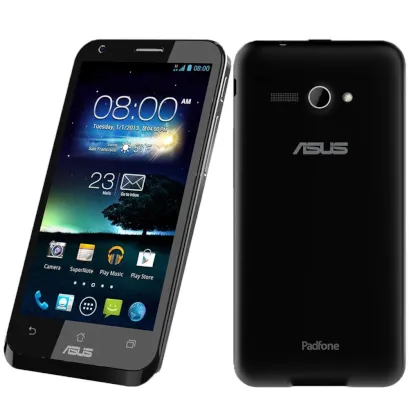

Asus PadFone 2 A68
Asus PadFone 2 A68
Сложность разборки:
Легко
Время разборки:
8 мин

Рекомендованные инструменты

Отвертка Шестигранная Т5 Отвертка шестигранная т5
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Asus PadFone 2 A68 (Асус ПадФон 2) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Asus PadFone 2 A68, Шаг 1/1

Шаг 1.

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Asus PadFone 2 A68, Шаг 2/1 Как разобрать Asus PadFone 2 A68, Шаг 2/2

Шаг 2.

Открываем заднюю крышку.

Как разобрать Asus PadFone 2 A68, Шаг 3/1 Как разобрать Asus PadFone 2 A68, Шаг 3/2

Шаг 3.

При помощи отвертки (шестигранная Т5) откручиваем 14 болтов по периметру телефона.

Как разобрать Asus PadFone 2 A68, Шаг 4/1 Как разобрать Asus PadFone 2 A68, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Asus PadFone 2 A68, Шаг 5/1 Как разобрать Asus PadFone 2 A68, Шаг 5/2 Как разобрать Asus PadFone 2 A68, Шаг 5/3 Как разобрать Asus PadFone 2 A68, Шаг 5/4

Шаг 5.

Отсоединяем коннектор на печатную плате и отсоединяем аккумуляторную батарею.

Как разобрать Asus PadFone 2 A68, Шаг 6/1 Как разобрать Asus PadFone 2 A68, Шаг 6/2 Как разобрать Asus PadFone 2 A68, Шаг 6/3 Как разобрать Asus PadFone 2 A68, Шаг 6/4 Как разобрать Asus PadFone 2 A68, Шаг 6/5

Шаг 6.

Отсоединяем коннектор межплатного шлейфа на основной печатную плате и коннекторы коаксиальных кабелей на нижней плате и снимаем нижнюю плату.

Как разобрать Asus PadFone 2 A68, Шаг 7/1 Как разобрать Asus PadFone 2 A68, Шаг 7/2 Как разобрать Asus PadFone 2 A68, Шаг 7/3 Как разобрать Asus PadFone 2 A68, Шаг 7/4

Шаг 7.

Отсоединяем коннекторы на печатной плате.

Как разобрать Asus PadFone 2 A68, Шаг 8/1 Как разобрать Asus PadFone 2 A68, Шаг 8/2 Как разобрать Asus PadFone 2 A68, Шаг 8/3

Шаг 8.

Переворачивает основную плату, отсоединяем коннектор и вынимаем ее.

Как разобрать Asus PadFone 2 A68, Шаг 9/1 Как разобрать Asus PadFone 2 A68, Шаг 9/2 Как разобрать Asus PadFone 2 A68, Шаг 9/3

Шаг 9.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Asus PadFone 2 A68 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Asus #Asus PadFone 2 A68
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 8 минут.
Наше руководство подходит для всех моделей Asus PadFone 2 A68 — Асус ПадФон 2, выпущенных для рынков разных стран.
