Сложность разборки:
Сложно
Время разборки:
10 мин

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Asus ZenFone 3 ZE520KL (Асус ЗенФон 3 ZE520KL) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Asus ZenFone 3 ZE520KL, Шаг 1/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 1/2

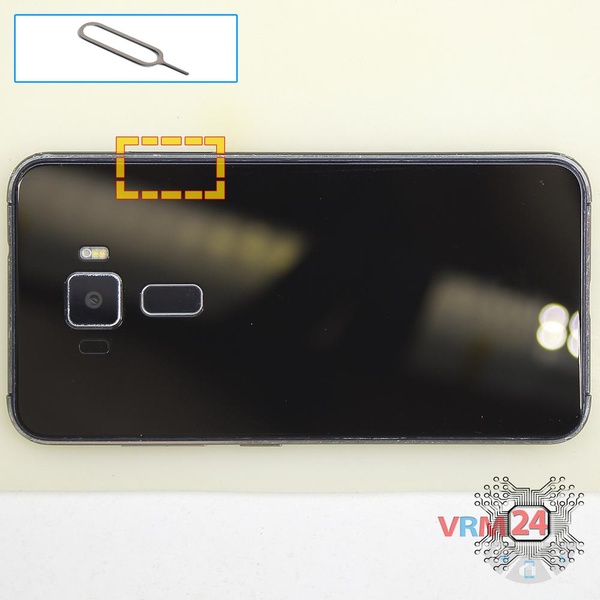

Шаг 1.

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.


Как разобрать Asus ZenFone 3 ZE520KL, Шаг 2/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 2/2

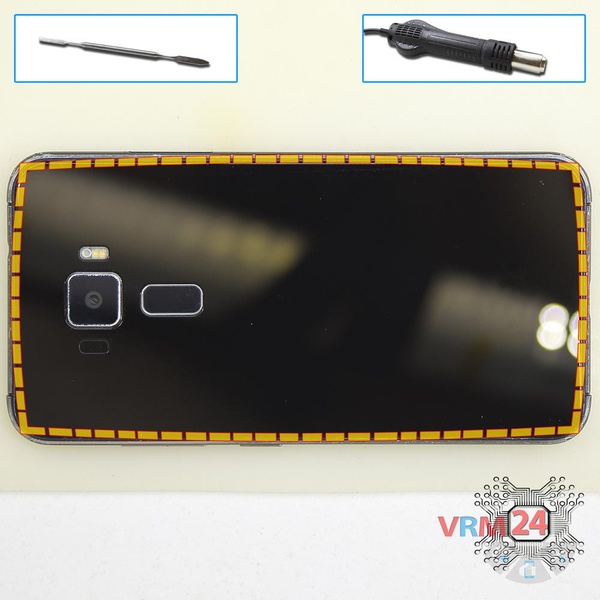

Шаг 2.

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.


Как разобрать Asus ZenFone 3 ZE520KL, Шаг 3/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 3/2 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 3/3

Шаг 3.

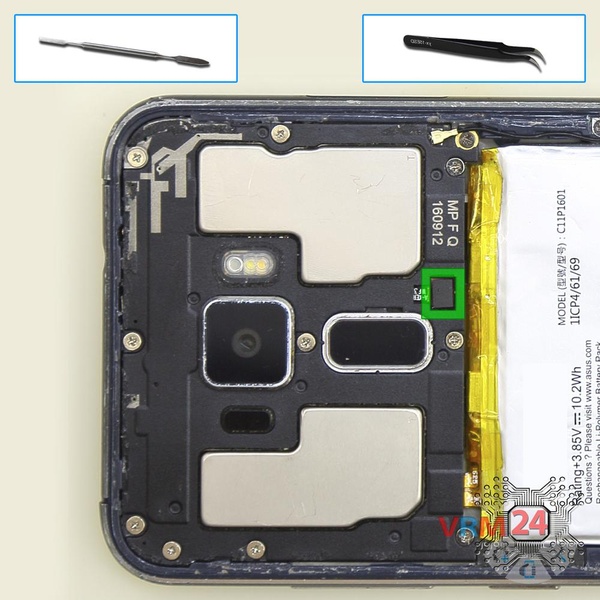

Отсоединяем коннектор сенсора отпечатка пальцев.


Как разобрать Asus ZenFone 3 ZE520KL, Шаг 4/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 4/2

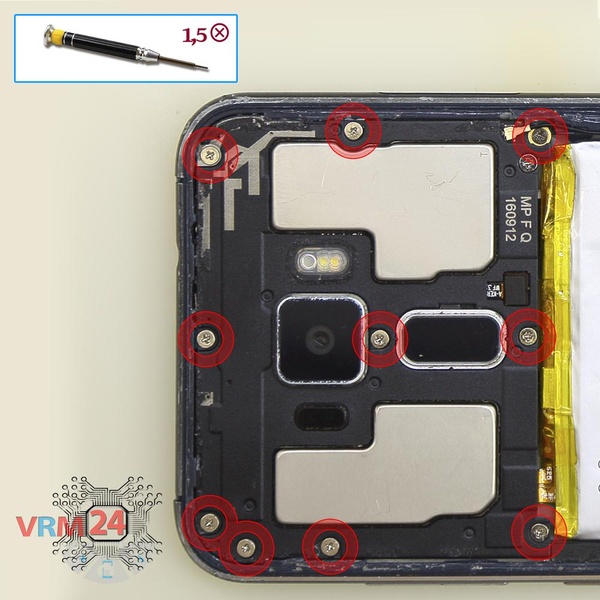

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 10 болтов по периметру телефона.


Как разобрать Asus ZenFone 3 ZE520KL, Шаг 5/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 5/2

Шаг 5.

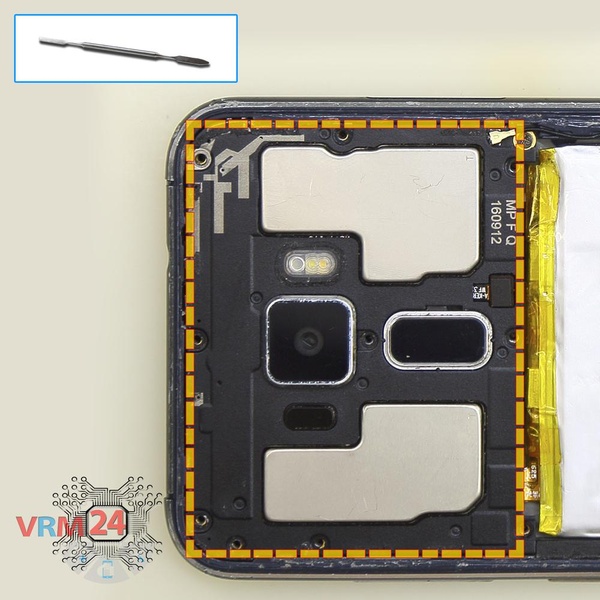

Отсоединяем рамку с сенсором отпечатка пальцев.


Как разобрать Asus ZenFone 3 ZE520KL, Шаг 6/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 6/2

Шаг 6.

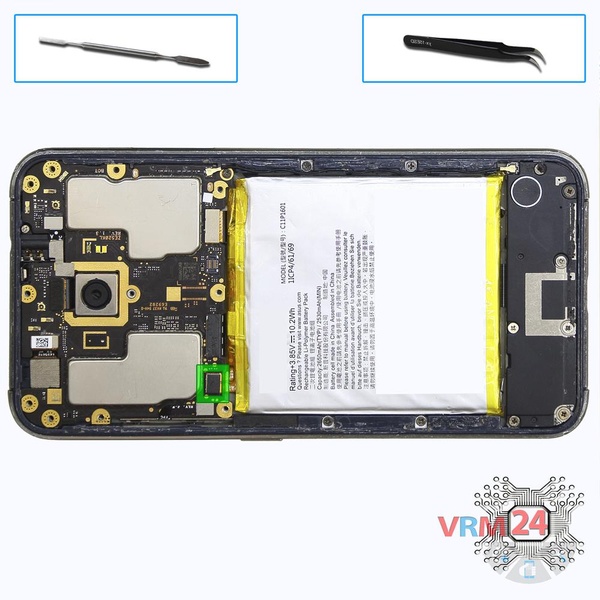

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.


Как разобрать Asus ZenFone 3 ZE520KL, Шаг 7/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 7/2

Шаг 7.

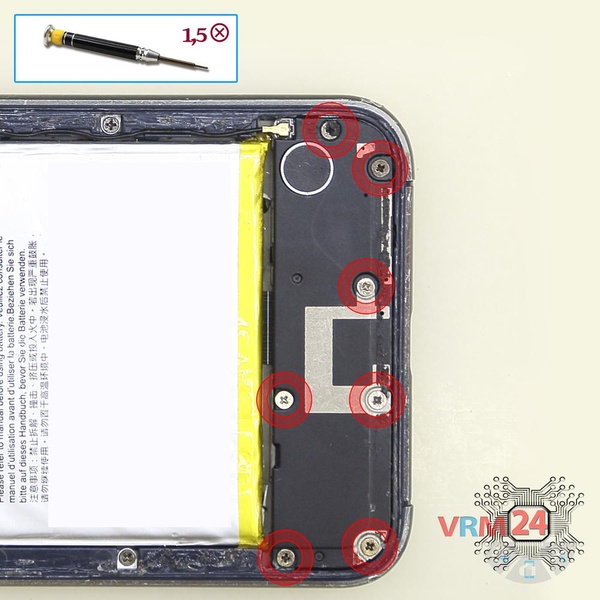

При помощи отвертки (крестовая 1,5 мм) откручиваем 7 болтов на нижнем блоке.


Как разобрать Asus ZenFone 3 ZE520KL, Шаг 8/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 8/2

Шаг 8.

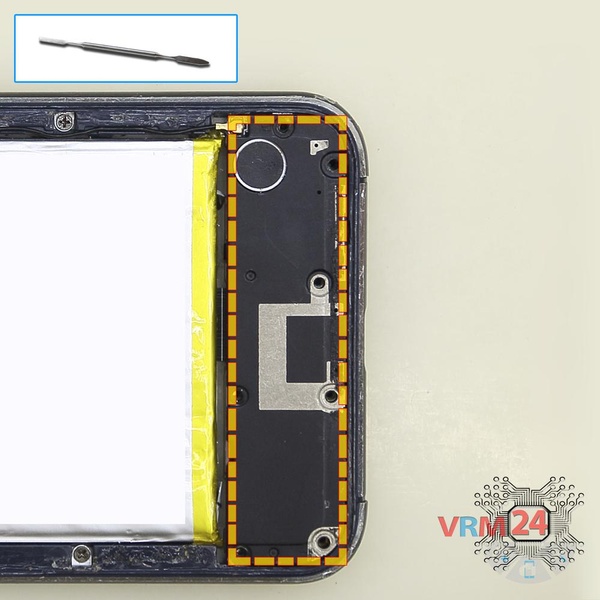

Отсоединяем нижний блок с динамиком.


Как разобрать Asus ZenFone 3 ZE520KL, Шаг 9/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 9/2

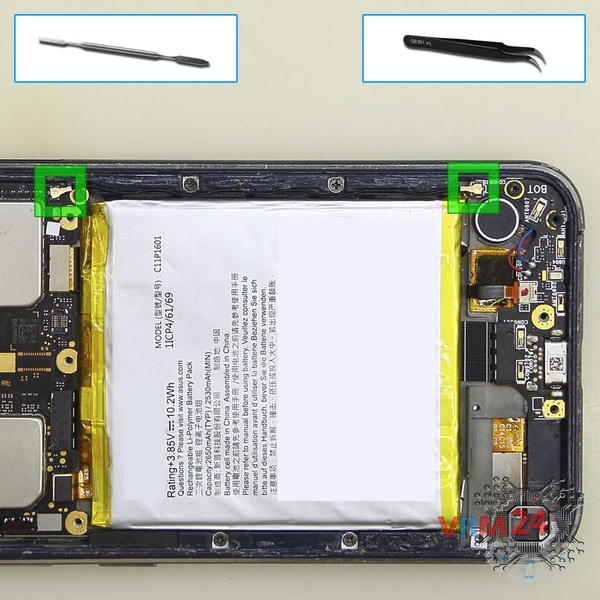

Шаг 9.

Отсоединяем коннекторы на печатных платах и отсоединяем коаксиальный кабель.


Как разобрать Asus ZenFone 3 ZE520KL, Шаг 10/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 10/2

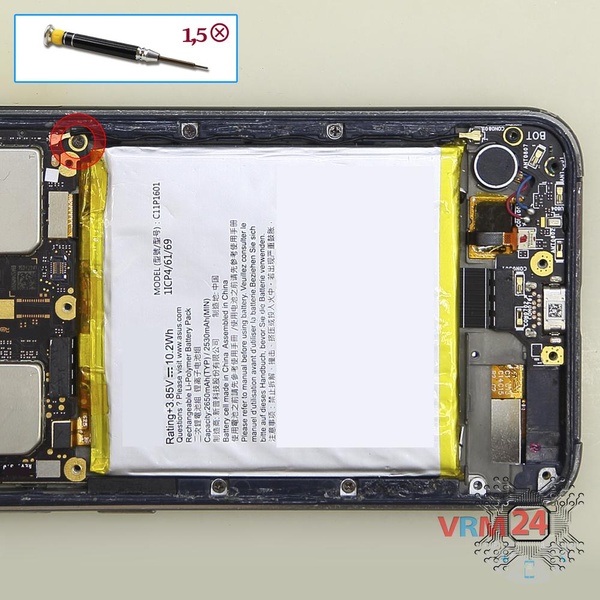

Шаг 10.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на печатной плате.


Как разобрать Asus ZenFone 3 ZE520KL, Шаг 11/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 11/2 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 11/3

Шаг 11.

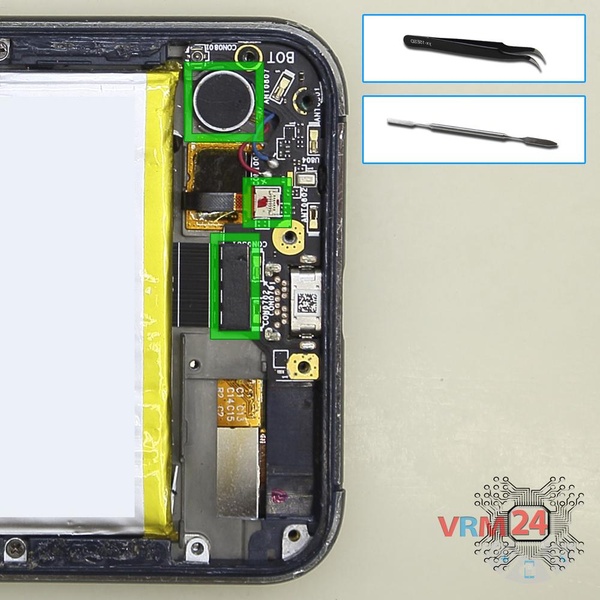

Отсоединяем коннекторы на нижней печатной плате и из фиксирующего отверстия в рамке модуля вынимаем вибромотор.


Как разобрать Asus ZenFone 3 ZE520KL, Шаг 12/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 12/2

Шаг 12.

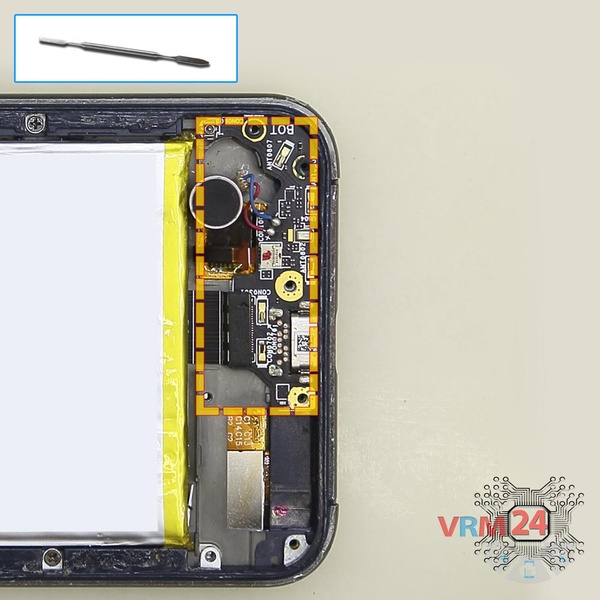

Вынимаем нижнюю печатную плату.


Как разобрать Asus ZenFone 3 ZE520KL, Шаг 13/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 13/2 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 13/3

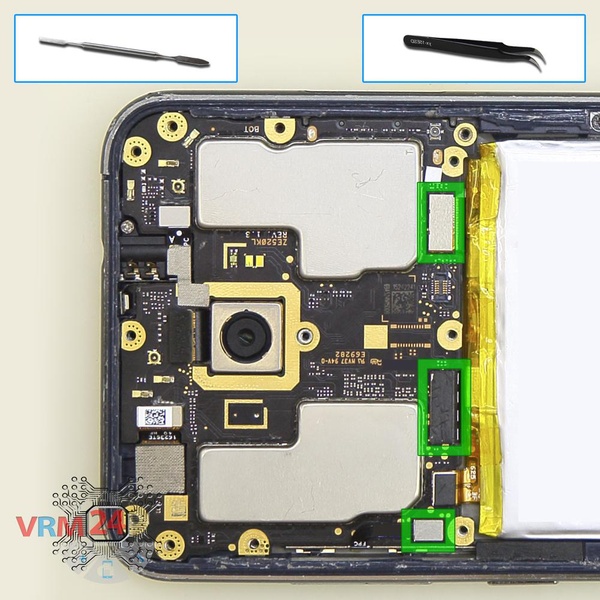

Шаг 13.

Отсоединяем коннекторы на печатной плате.

Как разобрать Asus ZenFone 3 ZE520KL, Шаг 14/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 14/2

Шаг 14.

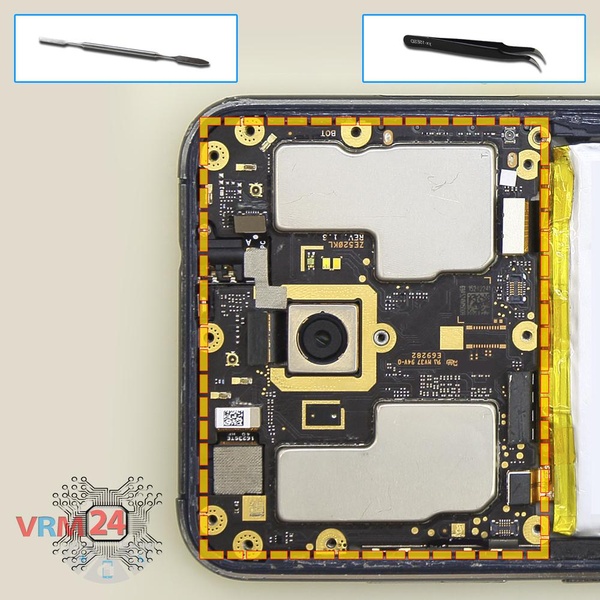

Снимаем печатную плату.


Как разобрать Asus ZenFone 3 ZE520KL, Шаг 15/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 15/2

Шаг 15.

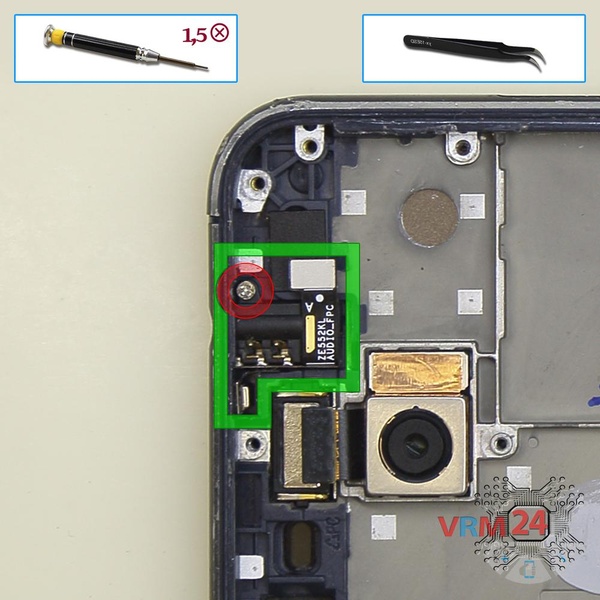

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и из фиксирующего отверстия в рамке модуля вынимаем разъем гарнитуры.

Как разобрать Asus ZenFone 3 ZE520KL, Шаг 16/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 16/2

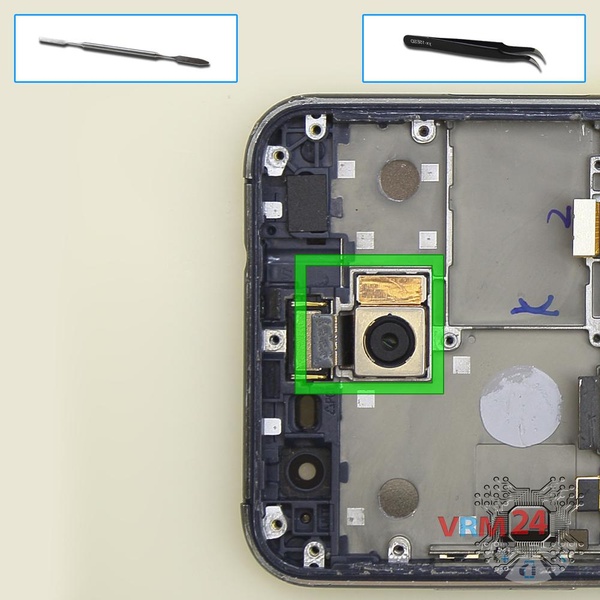

Шаг 16.

Из фиксирующего отверстия в рамке модуля вынимаем основную камеру.

Как разобрать Asus ZenFone 3 ZE520KL, Шаг 17/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 17/2

Шаг 17.

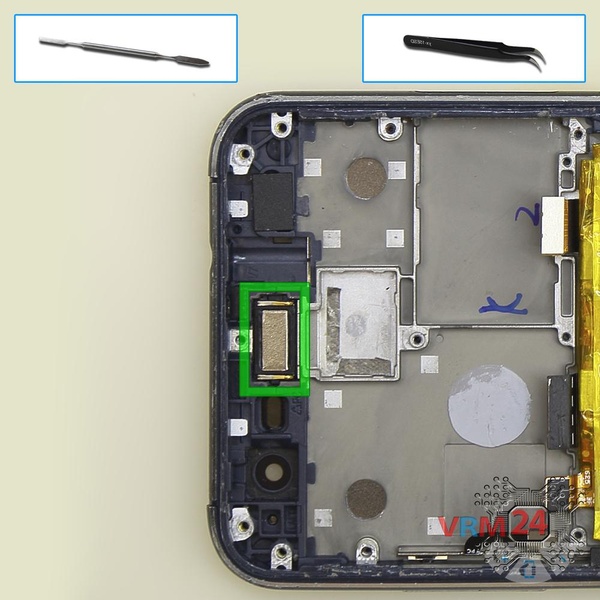

Из фиксирующего отверстия в рамке модуля вынимаем динамик.

Как разобрать Asus ZenFone 3 ZE520KL, Шаг 18/1 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 18/2 Как разобрать Asus ZenFone 3 ZE520KL, Шаг 18/3

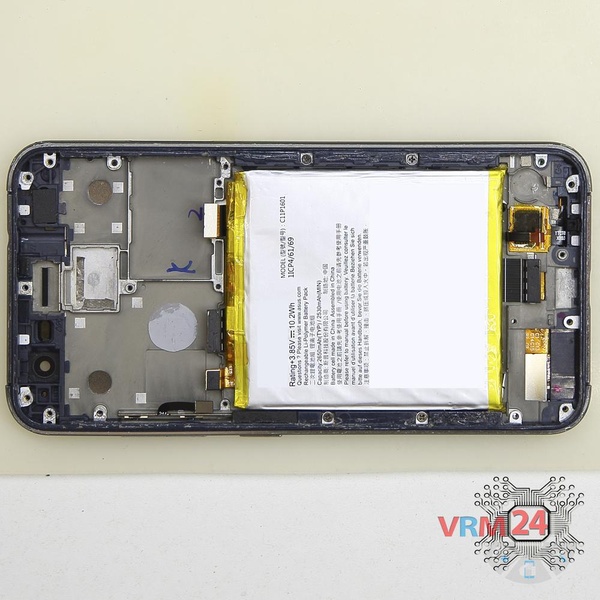

Шаг 18.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Asus ZenFone 3 ZE520KL от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей Asus ZenFone 3 ZE520KL — Асус ЗенФон 3 ZE520KL, выпущенных для рынков разных стран.
