Разборка/Ремонт мобильного девайса Xiaomi POCO X7 5G (Ксиоми Поко Х7 5Г) с описанием каждого шага и необходимого набора инструментов.

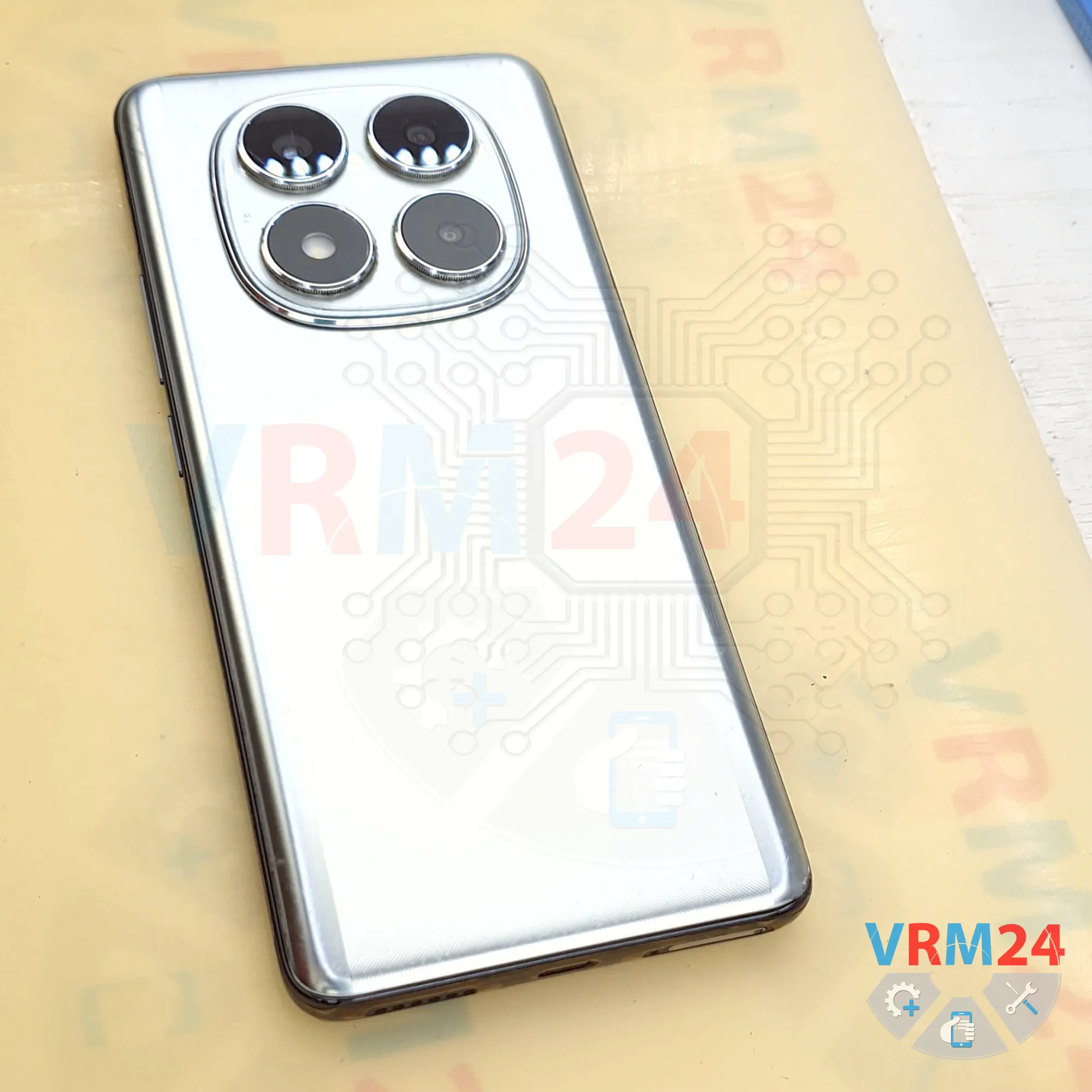

⚠️ Перед разборкой не забудьте выключить телефон.

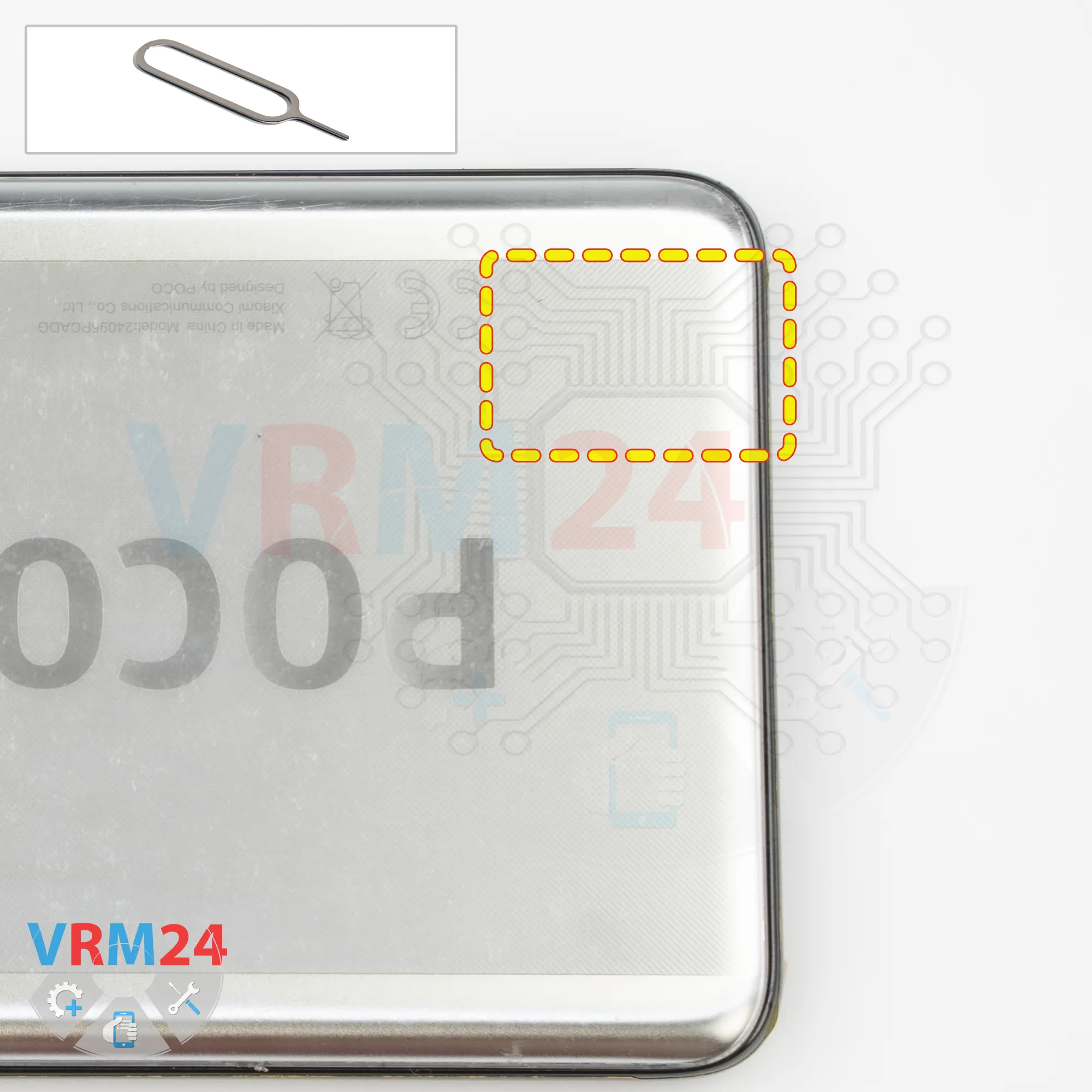

Сначала нам нужно извлечь лоток для SIM-карт. Для этого мы используем инструмент для извлечения SIM-карт.

Вставляем его в отверстие и выталкиваем лоток.

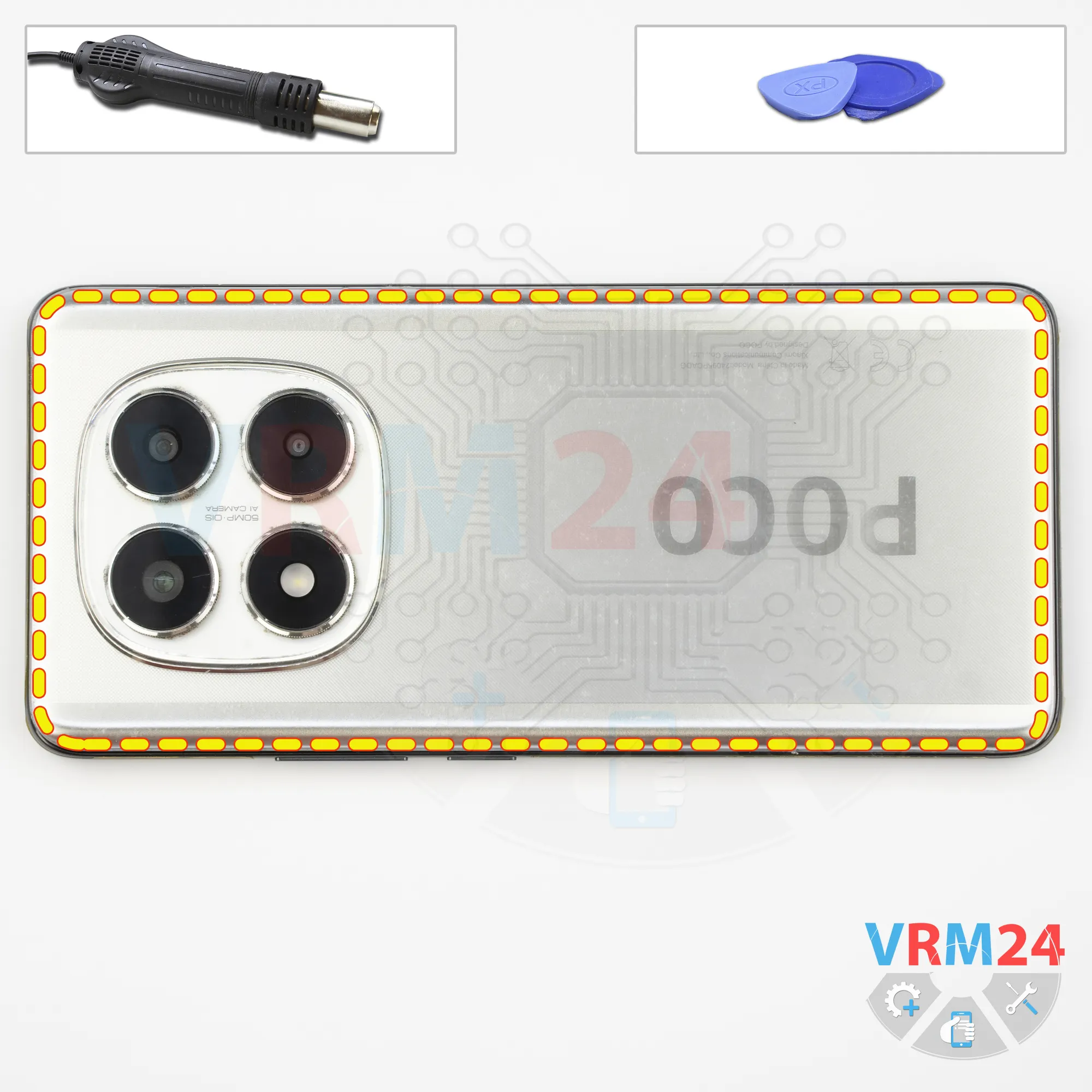

После этого нам нужно перейти к нагреву задней крышки. Для этого мы используем нагревательный коврик, но вы можете использовать и фен.

Нагреваем до температуры приблизительно 70°C или 160°F. И по истечении приблизительно 10 минут мы можем переходить к отклеиванию задней крышки. Для этого мы используем тонкую пластиковую плёнку.

Аккуратно вставляем её в зазор между задней крышкой и средней крышкой и проводим по краю, срезая клеевой слой.

Как всегда, нужно быть аккуратным в районе боковых кнопок, поскольку там могут располагаться шлейфы и в районе камер, чтобы случайно не задеть и не повредить линзы.

После этого нам лучше закрыть линзы камер. Для этого мы используем специальную плёнку. Обратите внимание, что плёнку мы наклеиваем не на сами линзы, а на ободок вокруг них.

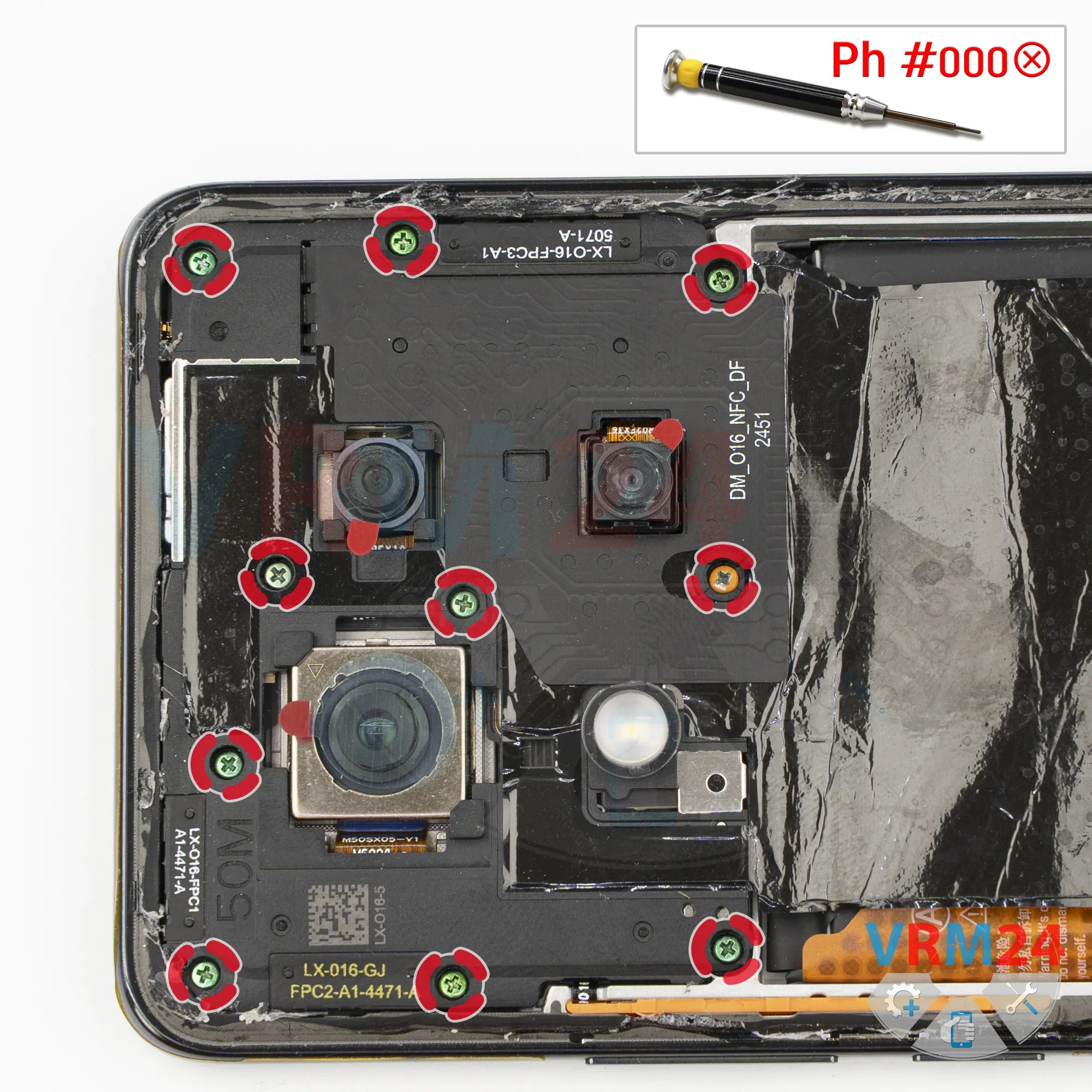

После этого мы переходим к выкручиванию винтов в верхней части. Для этого мы используем крестовую отвёртку полтора миллиметра или Phillips #000.

Похоже, что все винты одинаковые, но нам лучше их располагать в определённом порядке на специальной поверхности, на всякий случай, чтобы вкрутить винты в свои отверстия, потому что иногда они плохо вкручиваются не в свои отверстия.

И, если у нас винты плохо достаются, мы можем использовать пинцет.

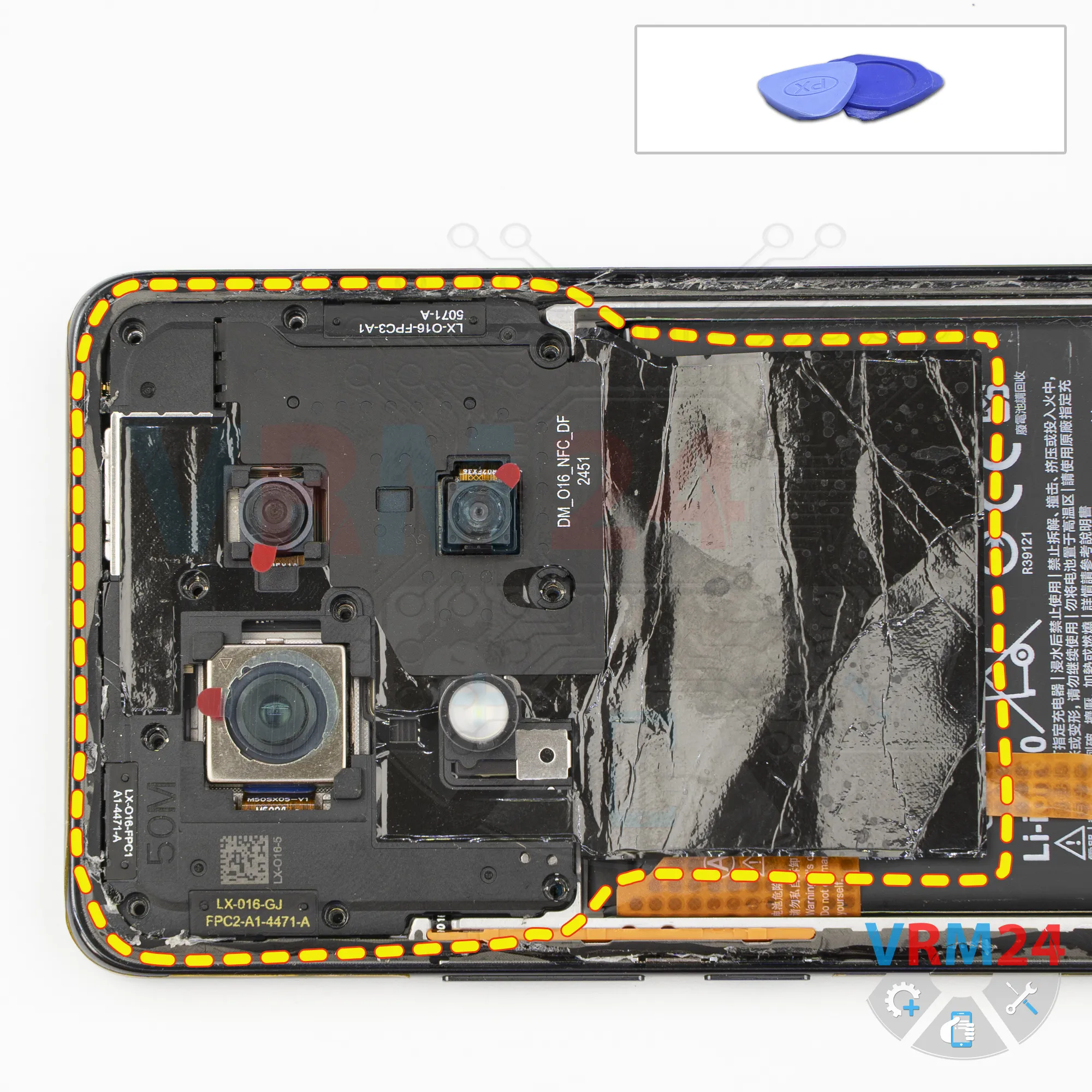

Затем, используя неметаллический инструмент, отсоединяем крышку в верхней части.

Осторожно поддеваем её в правильном месте и приподнимаем. Затем снимаем крышку.

На крышке расположены контактные площадки и дорожки антенн. Убираем крышку в сторону.

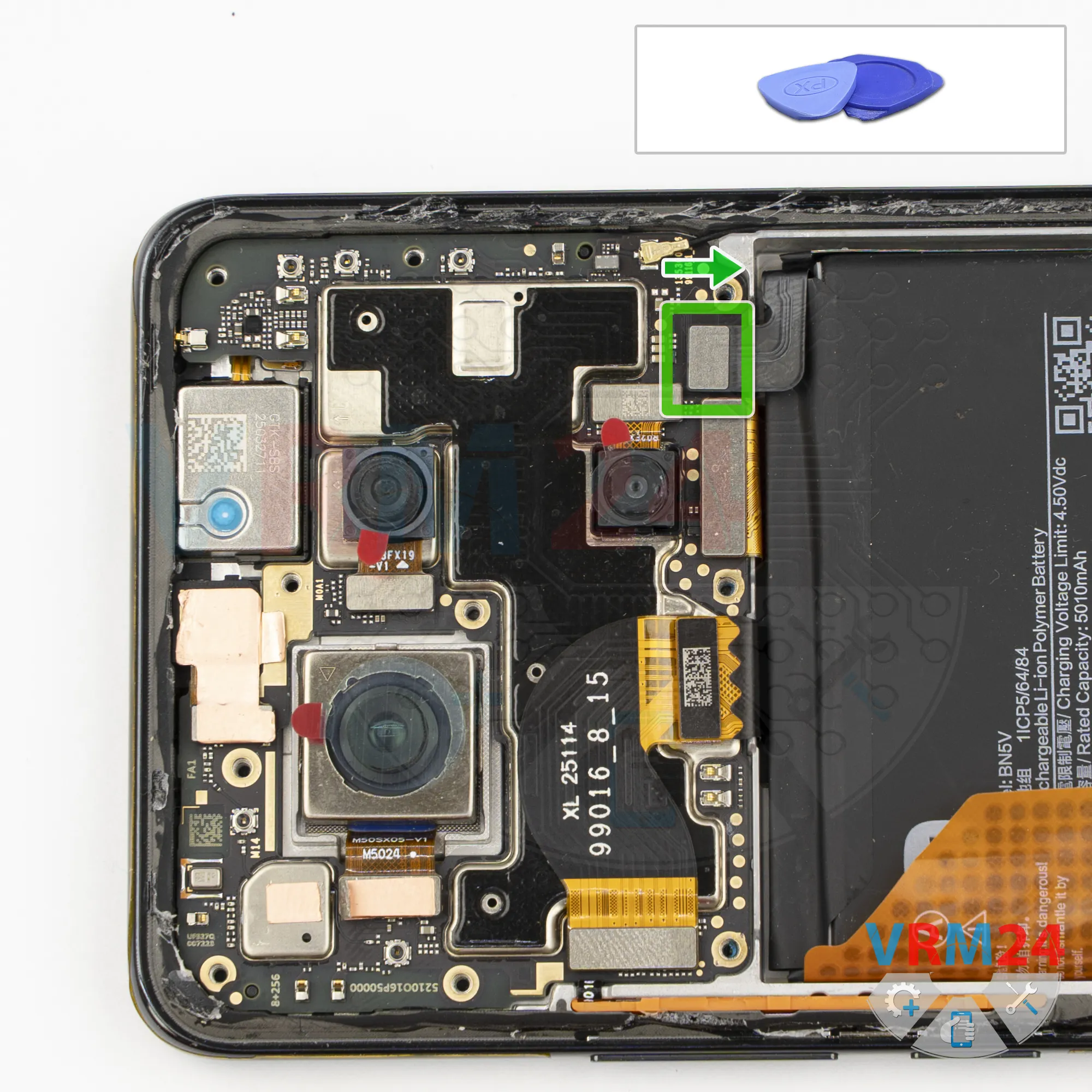

Используя неметаллический инструмент, отсоединяем разъем аккумулятора.

ℹ️ В Xiaomi POCO X7 5G 24095PCADG используется перезаряжаемый аккумулятор BN5V емкостью 5110 мАч.

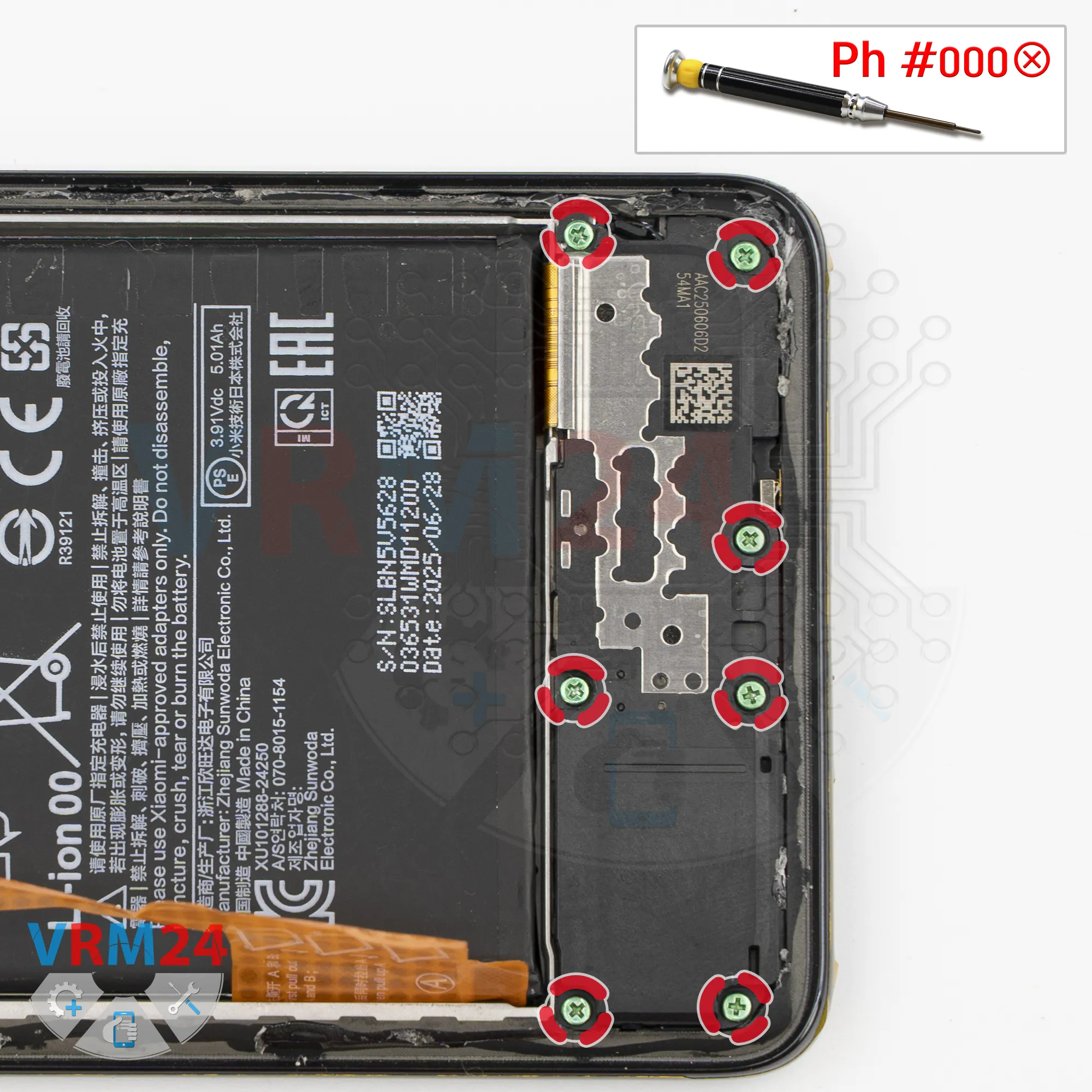

В нижней части мы также выкручиваем винты той же отвёрткой.

Эти винты лучше держать отдельно от предыдущих.

И, конечно, если винты трудно выкрутить, можно аккуратно извлечь их пинцетом.

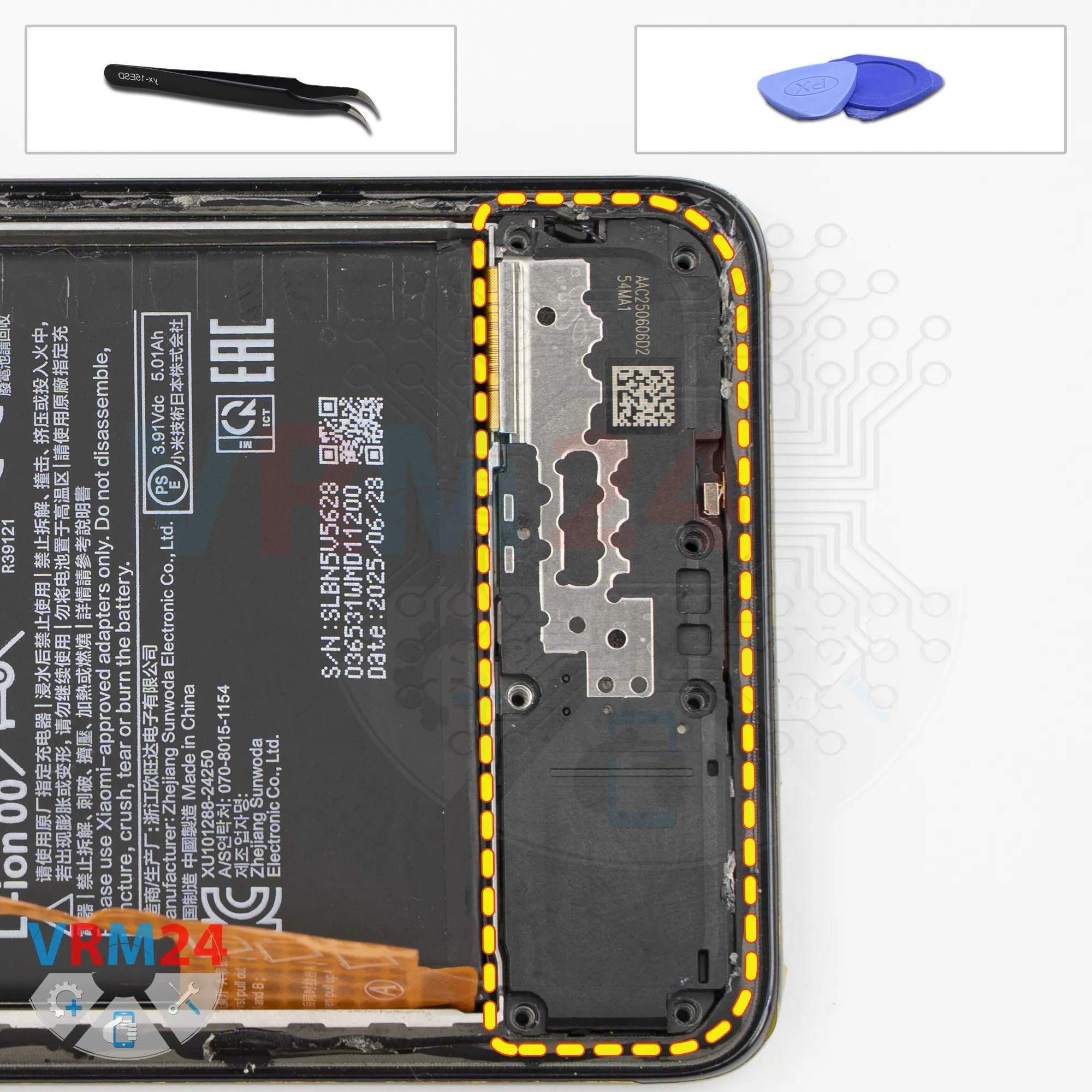

Затем нам нужно отсоединить крышку в нижней части. Как и прежде, поддеваем её в правильном месте, аккуратно раскачиваем и снимаем крышку с динамиком.

Убираем её в сторону.

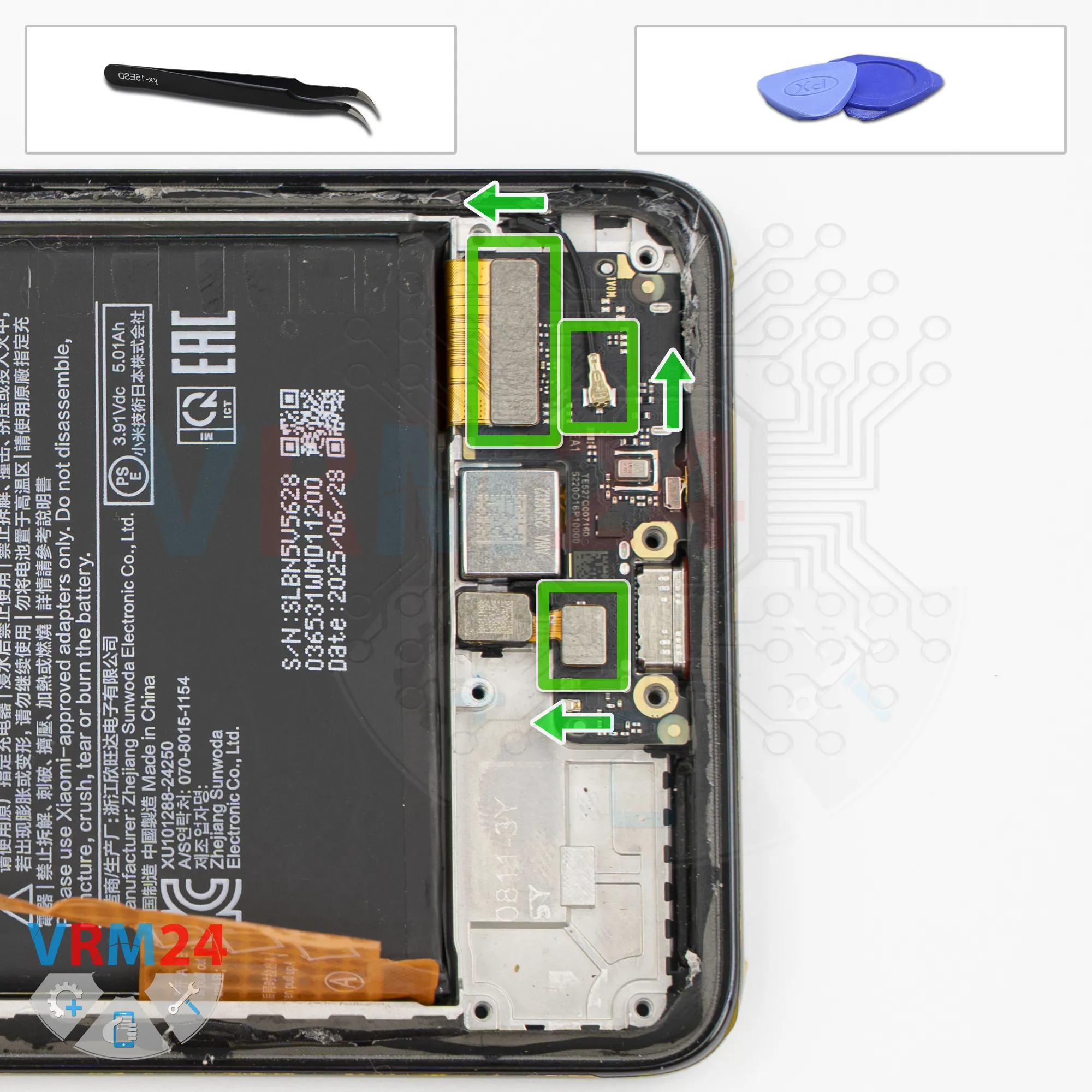

После этого отсоединяем разъём коаксиального кабеля, разъём межплатного шлейфа и разъём датчика отпечатков пальцев.

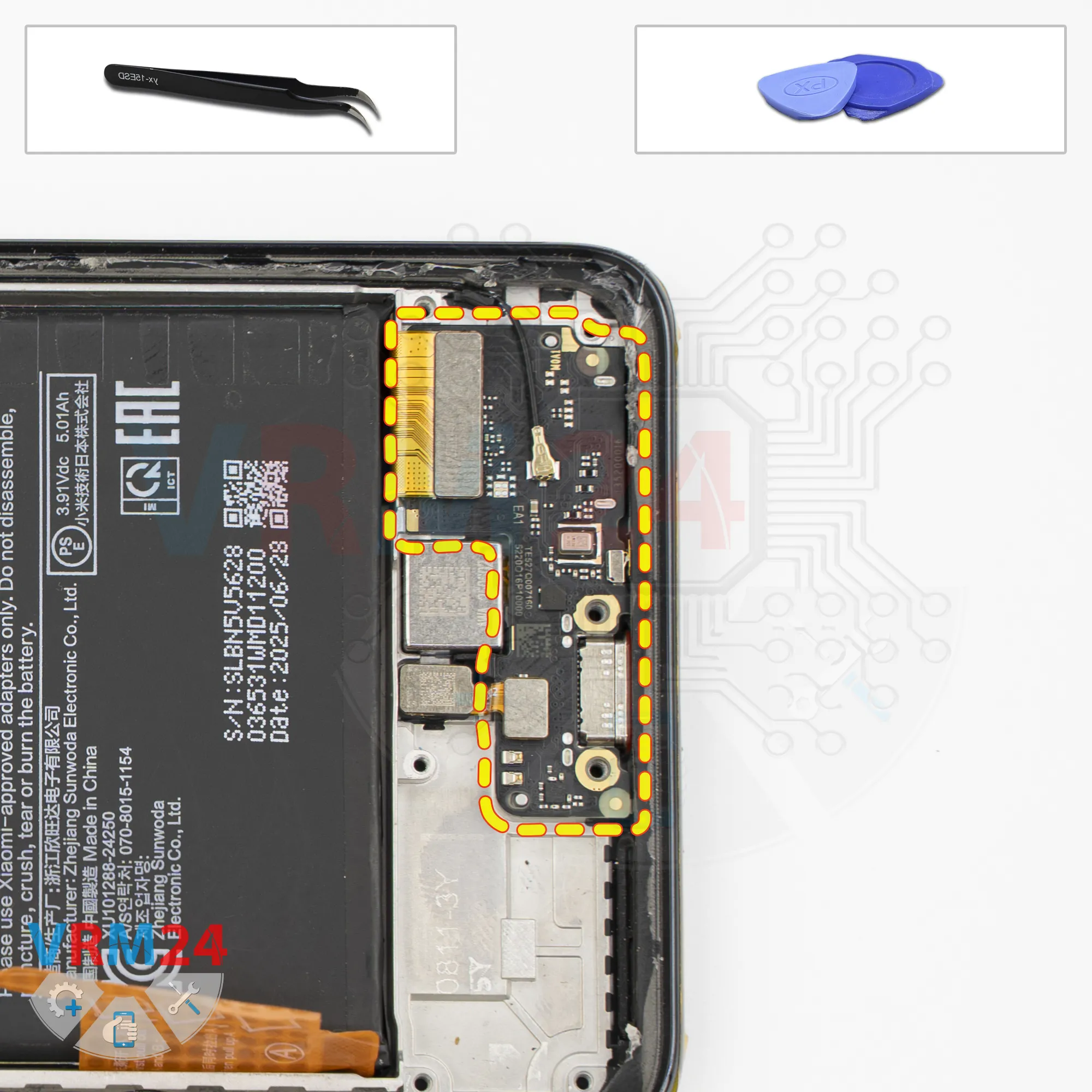

Теперь мы можем аккуратно поддеть и отсоединить суб-плату.

Не торопитесь и проверьте, как суб-плата всё ещё удерживается. Аккуратно поддеваем и извлекаем ее.

Как мы видим, на суб-плате расположены: порт зарядки, микрофон, коннектор карт с обратной стороны.

Датчик отпечатков пальцев и вибромотор остаются в рамке дисплея.

Также отсоединяем разъём межплатного шлейфа.

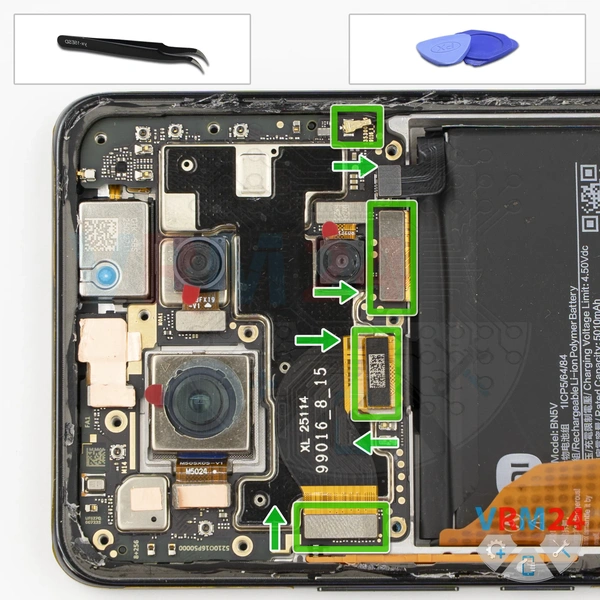

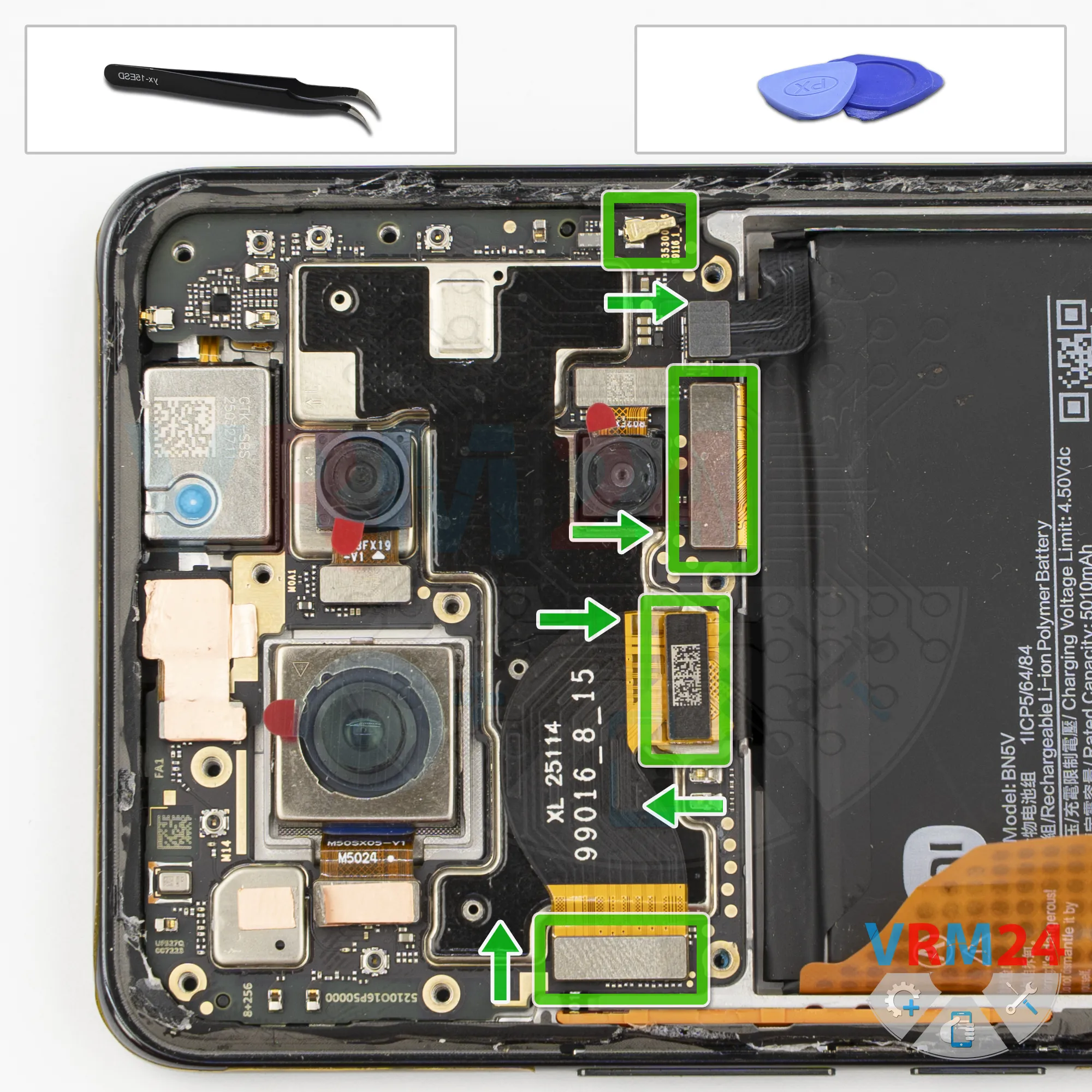

Отсоединяем разъём шлейфа на дисплей, отсоединяем соединительный межплатный шлейф и коаксиальный кабель.

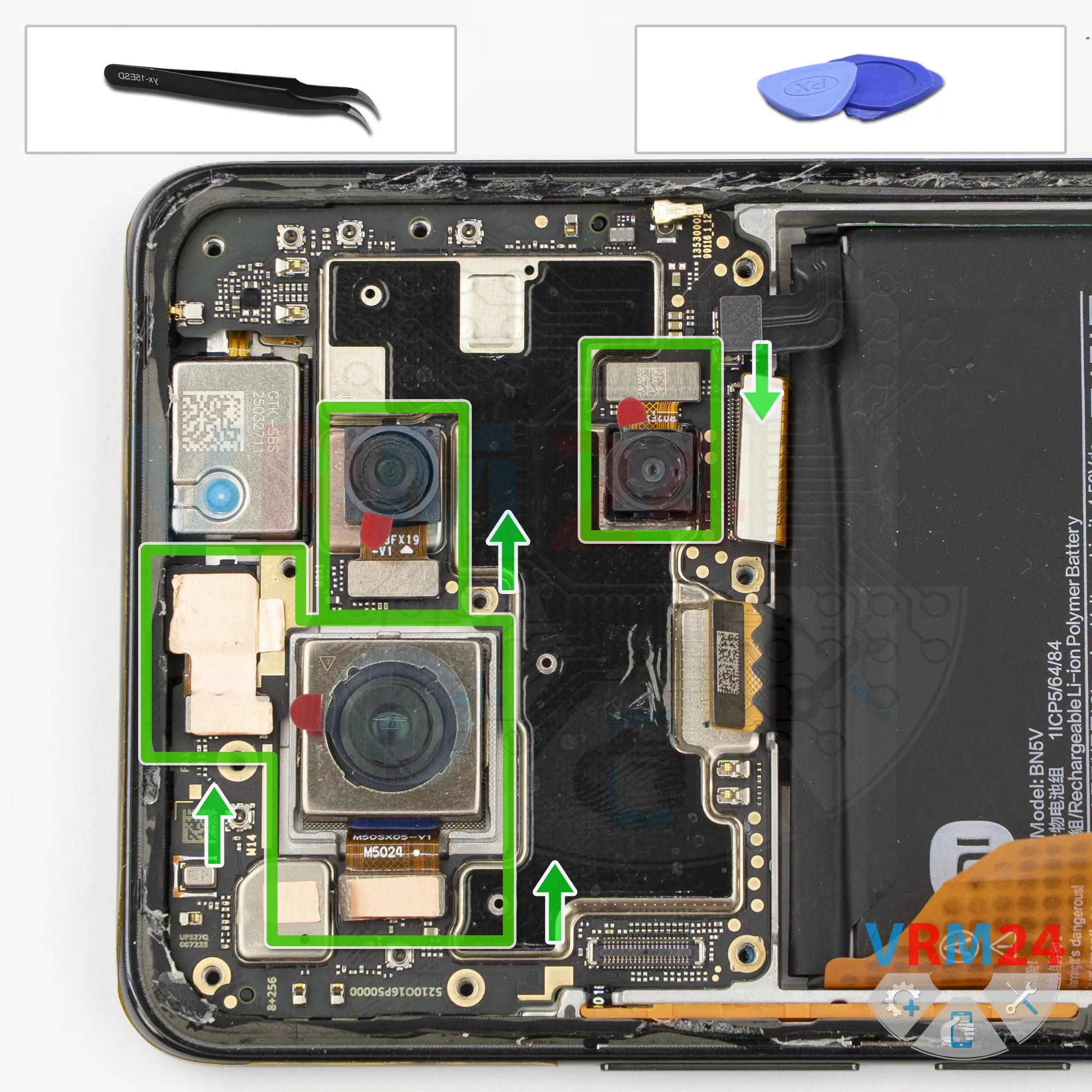

В верхней части мы можем отсоединить камеры.

Аккуратно подцепляем за край, за разъём, приподнимаем, отклеиваем. Какие-то камеры до этого уже были отклеены, какие-то нет.

Обратите внимание, что тело камер может быть приклеено к рамке дисплея или к щиту на материнской плате.

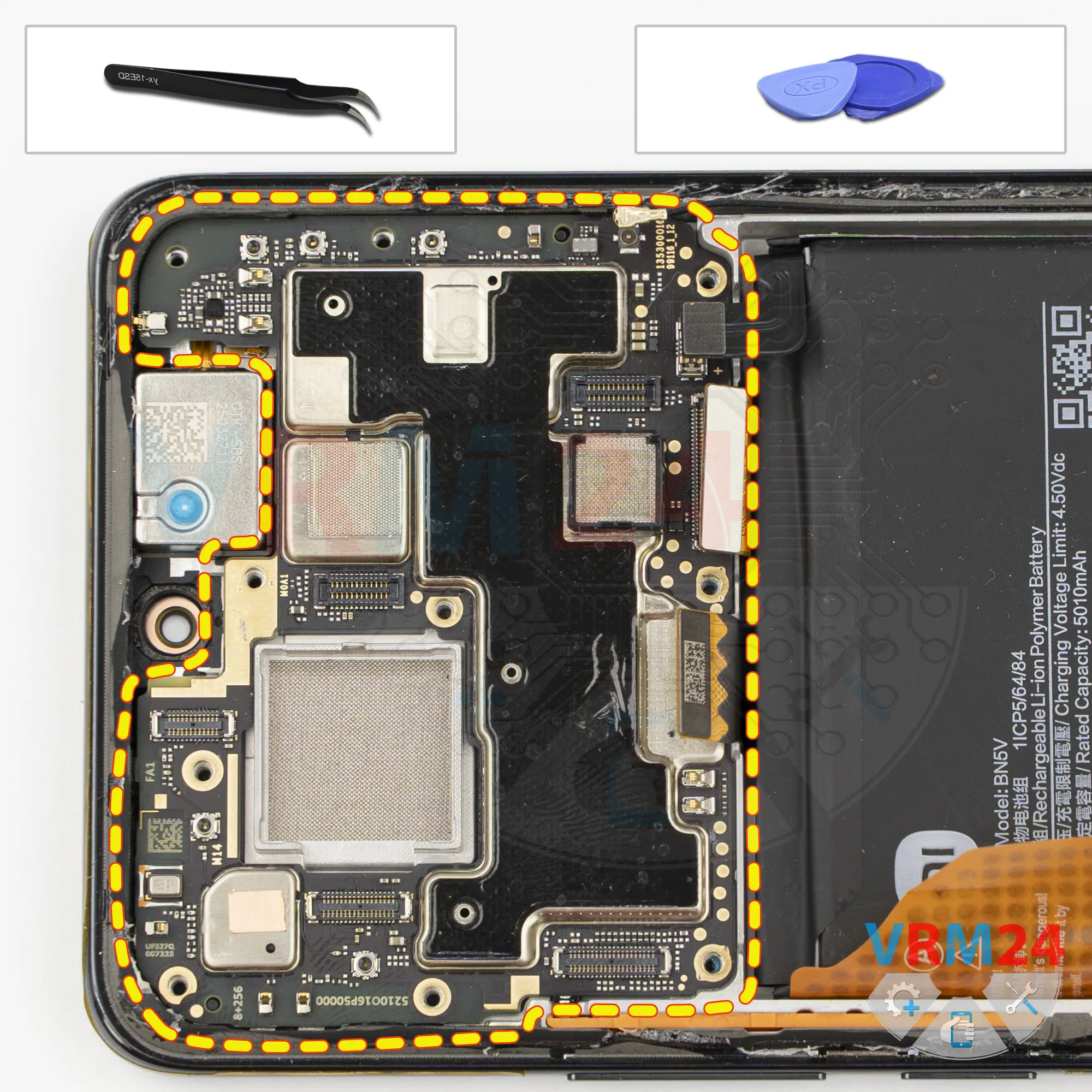

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

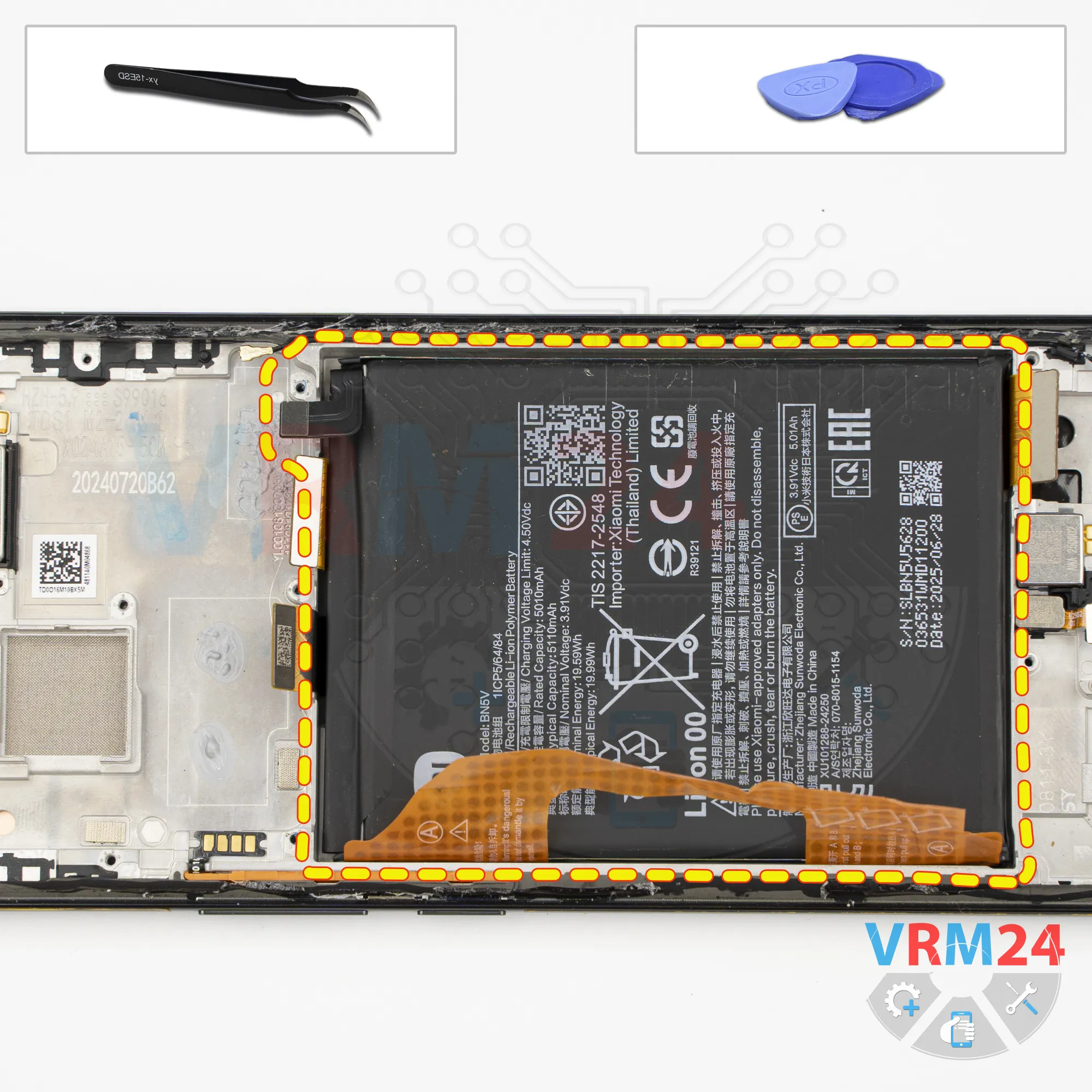

Итак, переходим к извлечению аккумулятора.

Как обычно у устройств Xiaomi POCO, у нас есть коричневые язычки, которые нужно отвернуть.

Итак, у нас два коричневых язычка, с буквами A и B. Нам нужно отвернуть их как можно дальше в сторону, а затем потянуть вверх за язычок, расположенный у края.

Итак, отворачиваем язычки назад и осторожно тянем за краевой язычок, с буквой A.

Аккуратно продолжаем тянуть, и в какой-то момент мы сможем отсоединить аккумулятор.
