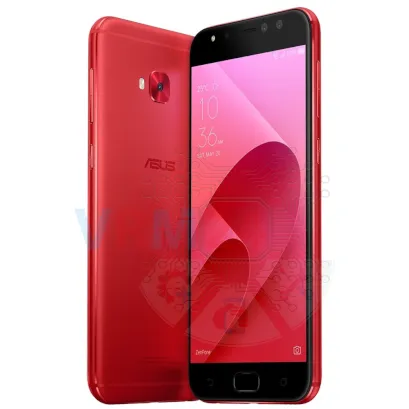

Разборка/Ремонт мобильного девайса Asus ZenFone 4 Selfie Pro ZD552KL (Асус Зенфон 4 Селфи Про ZD552KL) с описанием каждого шага и необходимого набора инструментов.

⚠ Перед разборкой не забудьте выключить телефон.

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

Хорошо, ребята. Мы получили эту модель без винтов, но мы видим отверстия и резьбу. Поэтому мы предполагаем, что они предназначены для винтов Pentalobe.

С помощью отвертки (прецизионной звездообразной 0,8 мм, также известной как Pentalobe) отвинтите/выверните два винта на конце телефона.

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠ Старайтесь не вставлять инструмент слишком глубоко, или отгибать, иначе на корпусе могут остаться следы вскрытия или повреждения.

⚠ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

ℹ️ Модель Asus Zenfone 4 Selfie Pro ZD552KL оснащена аккумулятором C11P1511 емкостью 3000 мАч.

⚠ Настоятельно рекомендуется отсоединить разъем во избежание возможных коротких замыканий при разборке.

Кроме того, старайтесь не использовать металлический инструмент для отсоединения разъема аккумуляторной батареи или делайте это осторожно.

С помощью отвертки (Phillips 1,5 мм PH000) открутите пять винтов (3 коротких черных и два длинных серебряных).

ℹ️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

Отсоедините разъем коаксиального кабеля, шлейф к материнской плате и два подэкранных шлейфа, на дочерней плате.

⚠ Не тяните за кабель и не поддевайте его острым инструментом, разъемы довольно слабые и легко ломаются, или кабель выпадает из конца (наконечника).

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️ Дополнительная плата содержит порт зарядки (Micro USB), микрофон, вибромотор, гнездо для наушников, пружинные контакты для динамика и антенный блок.

⚠ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

Отсоединяем нижний блок с полифоническим (музыкальным) динамиком.

С помощью отвертки (Philips 1,5 мм PH000) открутите 7 винтов.

Подденьте разъем и снимите тыльную камеру.

Подденьте разъемы шлефа кнопок регулировки громкости, шлефа модуля дисплея, межплатного шлефа и коаксиального кабеля.

⚠ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

Отсоедините разъем фронтальной камеры с одной стороны. Переверните материнскую плату, отсоедините разъем тыльной камеры и снимите сборку из двух камер.
