Asus ZenFone Go ZB500KL
Asus ZenFone Go ZB500KL
Сложность разборки:
Легко
Время разборки:
6 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Asus ZenFone Go ZB500KL (Асус ЗенФон Го) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Asus ZenFone Go ZB500KL, Шаг 1/1 Как разобрать Asus ZenFone Go ZB500KL, Шаг 1/2

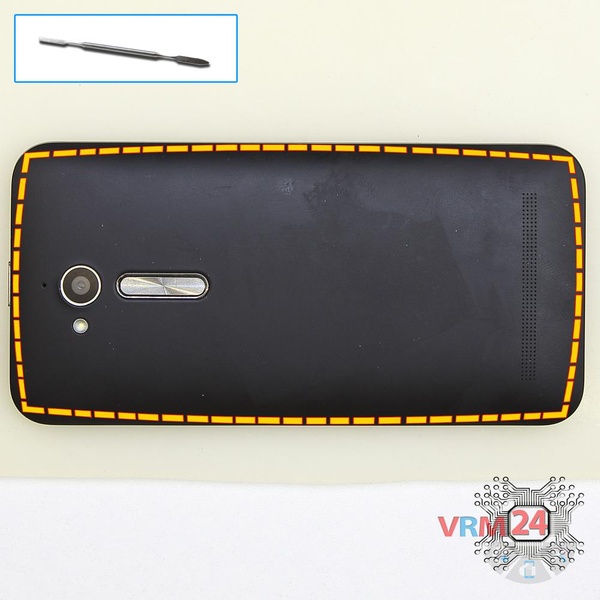

Шаг 1.

Открываем заднюю крышку.

Как разобрать Asus ZenFone Go ZB500KL, Шаг 2/1 Как разобрать Asus ZenFone Go ZB500KL, Шаг 2/2

Шаг 2.

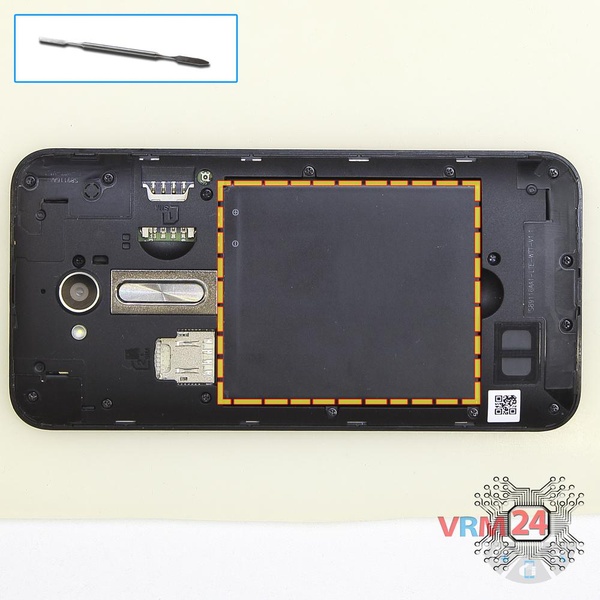

Отсоединяем аккумуляторную батарею.

Как разобрать Asus ZenFone Go ZB500KL, Шаг 3/1 Как разобрать Asus ZenFone Go ZB500KL, Шаг 3/2

Шаг 3.

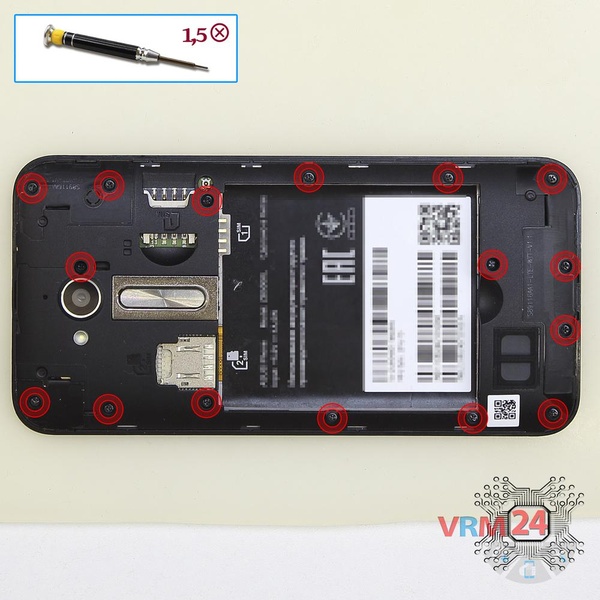

При помощи отвертки (крестовая 1,5 мм) откручиваем 16 болтов по периметру телефона.

Как разобрать Asus ZenFone Go ZB500KL, Шаг 4/1 Как разобрать Asus ZenFone Go ZB500KL, Шаг 4/2

Шаг 4.

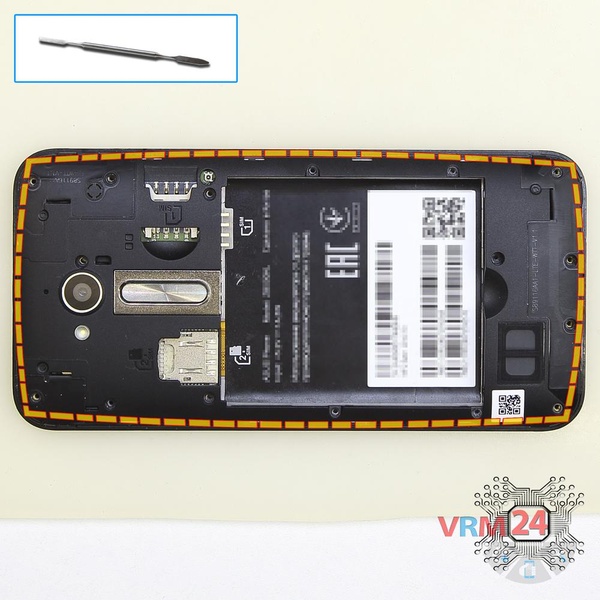

Отсоединяем среднюю рамку.

Как разобрать Asus ZenFone Go ZB500KL, Шаг 5/1 Как разобрать Asus ZenFone Go ZB500KL, Шаг 5/2

Шаг 5.

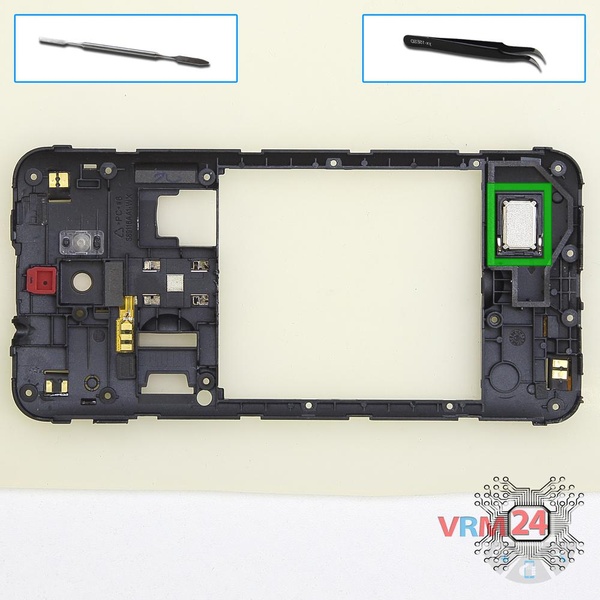

Из фиксирующего отверстия в средней рамке вынимаем динамик.

Как разобрать Asus ZenFone Go ZB500KL, Шаг 6/1 Как разобрать Asus ZenFone Go ZB500KL, Шаг 6/2 Как разобрать Asus ZenFone Go ZB500KL, Шаг 6/3 Как разобрать Asus ZenFone Go ZB500KL, Шаг 6/4

Шаг 6.

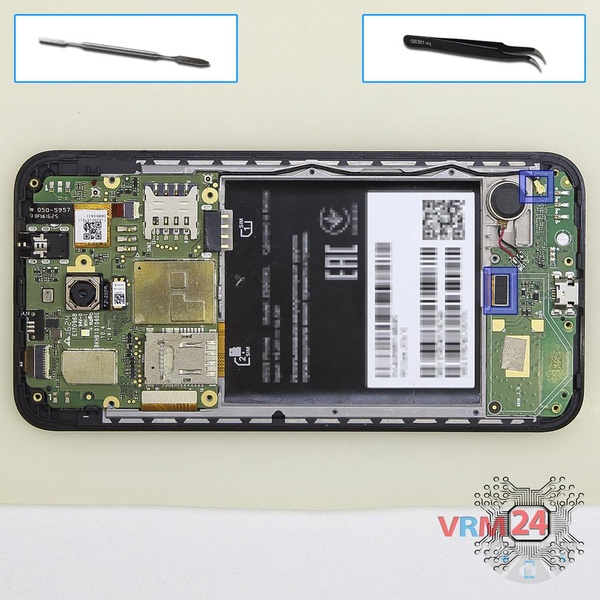

Отсоединяем коннекторы на нижней печатной плате и вынимаем ее.

Как разобрать Asus ZenFone Go ZB500KL, Шаг 7/1 Как разобрать Asus ZenFone Go ZB500KL, Шаг 7/2 Как разобрать Asus ZenFone Go ZB500KL, Шаг 7/3

Шаг 7.

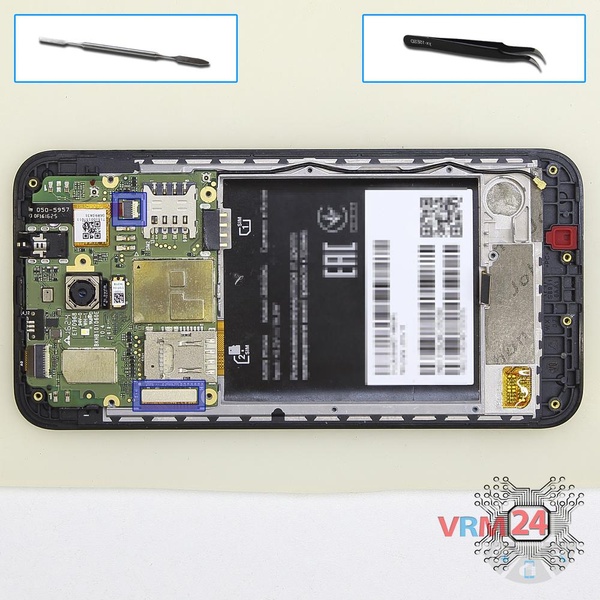

Отключаем коннекторы на основной печатной плате.

Как разобрать Asus ZenFone Go ZB500KL, Шаг 8/1 Как разобрать Asus ZenFone Go ZB500KL, Шаг 8/2

Шаг 8.

Снимаем печатную плату.

Как разобрать Asus ZenFone Go ZB500KL, Шаг 9/1 Как разобрать Asus ZenFone Go ZB500KL, Шаг 9/2

Шаг 9.

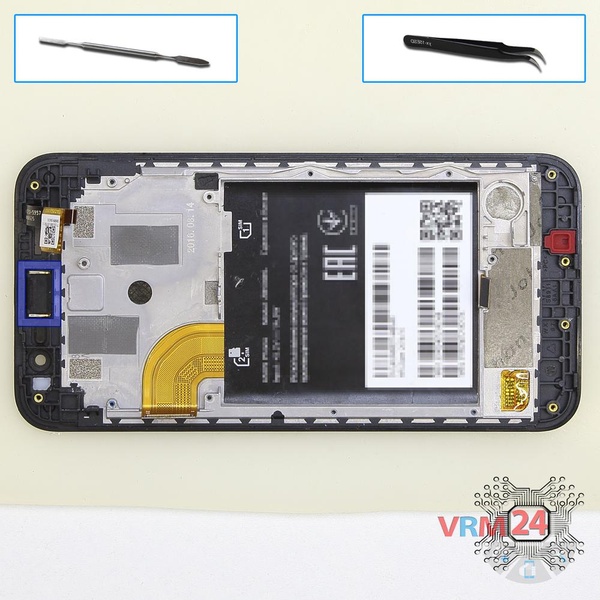

Из фиксирующего отверстия в рамке модуля вынимаем динамик.

Как разобрать Asus ZenFone Go ZB500KL, Шаг 10/1 Как разобрать Asus ZenFone Go ZB500KL, Шаг 10/2 Как разобрать Asus ZenFone Go ZB500KL, Шаг 10/3

Шаг 10.

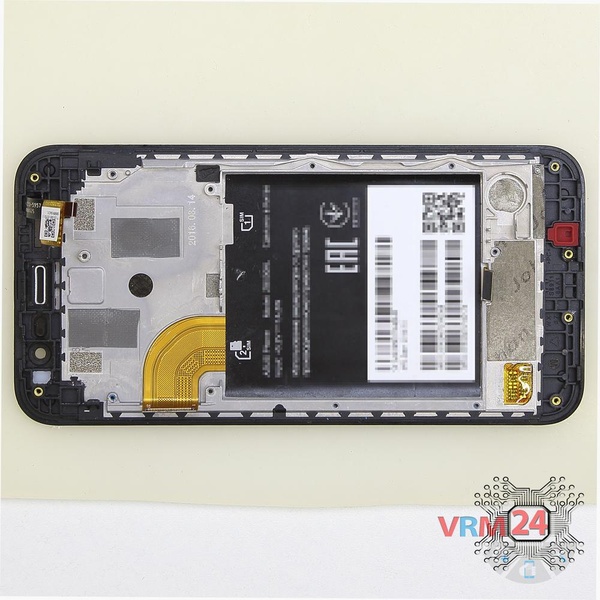

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Asus ZenFone Go ZB500KL от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Asus #Asus ZenFone Go ZB500KL
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Asus ZenFone Go ZB500KL — Асус ЗенФон Го, выпущенных для рынков разных стран.
