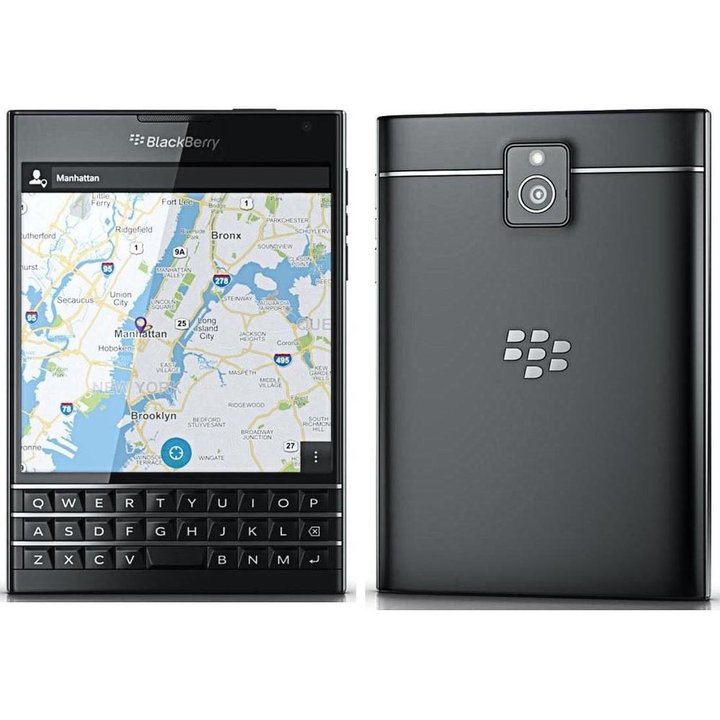

BlackBerry Passport (Q30)
BlackBerry Passport (Q30)
Сложность разборки:
Легко
Время разборки:
6 мин

Рекомендованные инструменты

Отвертка Шестигранная Т4 Отвертка шестигранная т4
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса BlackBerry Passport (Q30) (Блэкберри Паспорт) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать BlackBerry Passport (Q30), Шаг 1/1 Как разобрать BlackBerry Passport (Q30), Шаг 1/2

Шаг 1.

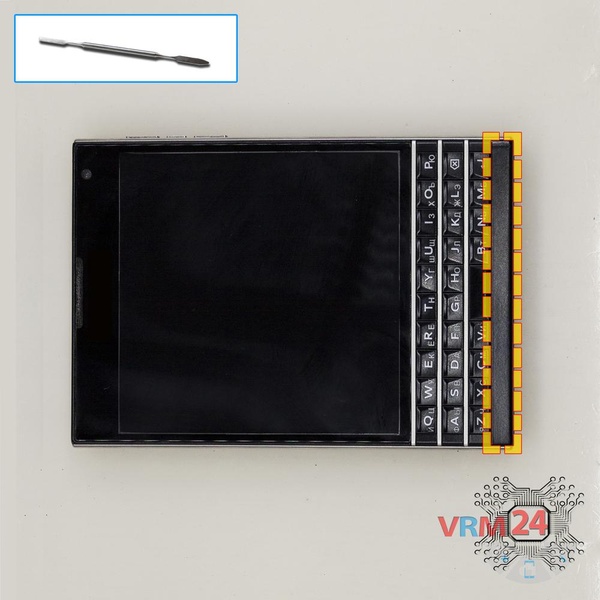

Открываем заглушку на лицевой панели.

Как разобрать BlackBerry Passport (Q30), Шаг 2/1 Как разобрать BlackBerry Passport (Q30), Шаг 2/2

Шаг 2.

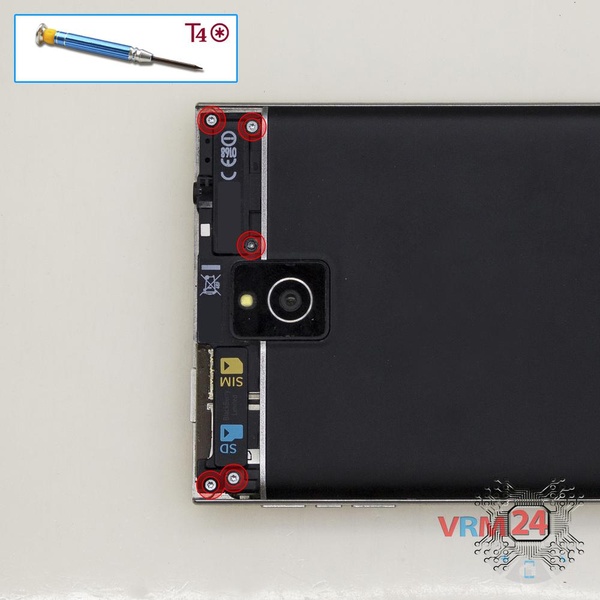

При помощи отвертки (шестигранная Т4) откручиваем 2 болта фиксирующих заднюю крышку.

Как разобрать BlackBerry Passport (Q30), Шаг 3/1 Как разобрать BlackBerry Passport (Q30), Шаг 3/2

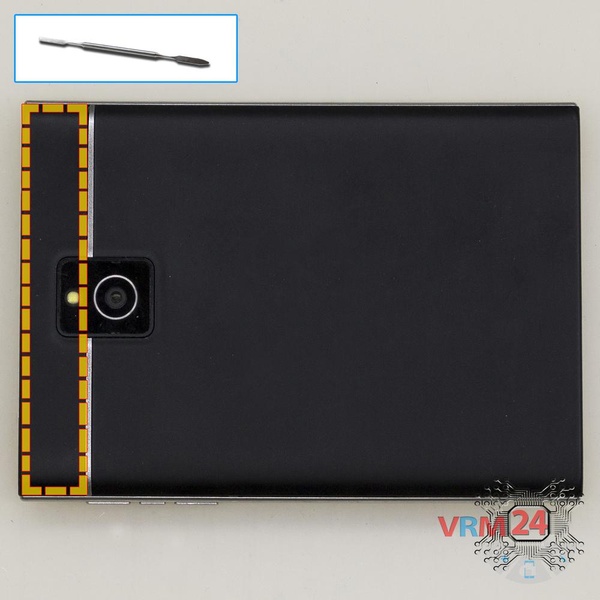

Шаг 3.

Открываем панель.

Как разобрать BlackBerry Passport (Q30), Шаг 4/1 Как разобрать BlackBerry Passport (Q30), Шаг 4/2

Шаг 4.

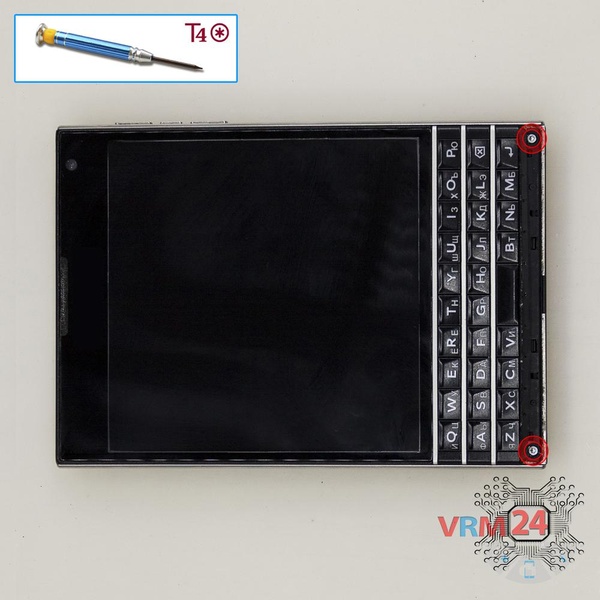

При помощи отвертки (шестигранная Т4) откручиваем 5 болтов фиксирующих заднюю крышку.

Как разобрать BlackBerry Passport (Q30), Шаг 5/1 Как разобрать BlackBerry Passport (Q30), Шаг 5/2

Шаг 5.

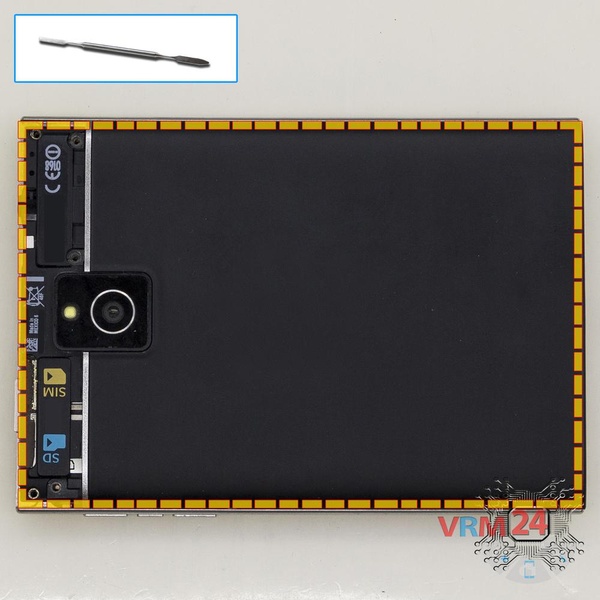

Открываем заднюю крышку.

Как разобрать BlackBerry Passport (Q30), Шаг 6/1 Как разобрать BlackBerry Passport (Q30), Шаг 6/2 Как разобрать BlackBerry Passport (Q30), Шаг 6/3

Шаг 6.

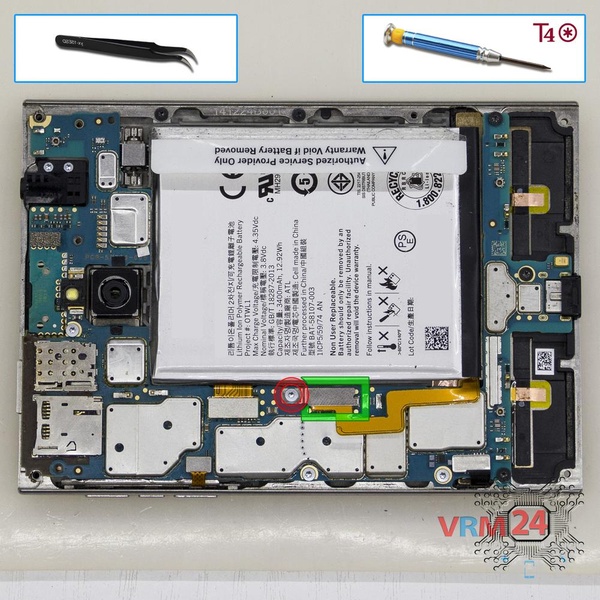

При помощи отвертки (шестигранная Т4) откручиваем 1 болт и отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать BlackBerry Passport (Q30), Шаг 7/1 Как разобрать BlackBerry Passport (Q30), Шаг 7/2 Как разобрать BlackBerry Passport (Q30), Шаг 7/3

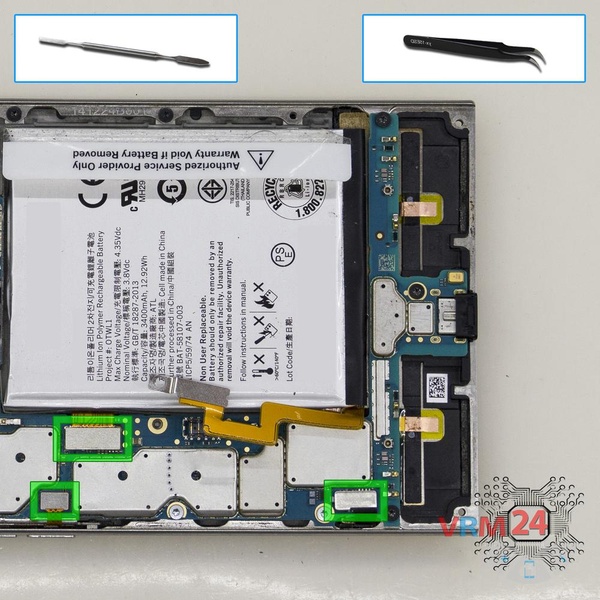

Шаг 7.

Отсоединяем коннекторы на печатной плате.

Как разобрать BlackBerry Passport (Q30), Шаг 8/1 Как разобрать BlackBerry Passport (Q30), Шаг 8/2

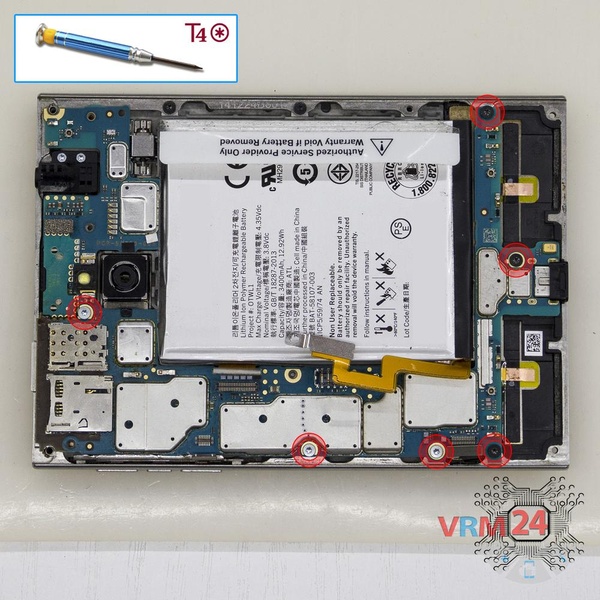

Шаг 8.

При помощи отвертки (шестигранная Т4) откручиваем 6 болтов на печатной плате.

Как разобрать BlackBerry Passport (Q30), Шаг 9/1 Как разобрать BlackBerry Passport (Q30), Шаг 9/2

Шаг 9.

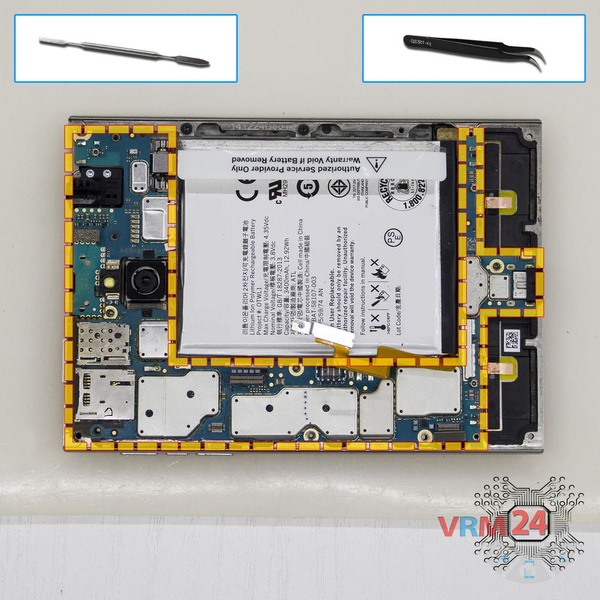

Снимаем печатную плату.

Как разобрать BlackBerry Passport (Q30), Шаг 10/1 Как разобрать BlackBerry Passport (Q30), Шаг 10/2 Как разобрать BlackBerry Passport (Q30), Шаг 10/3

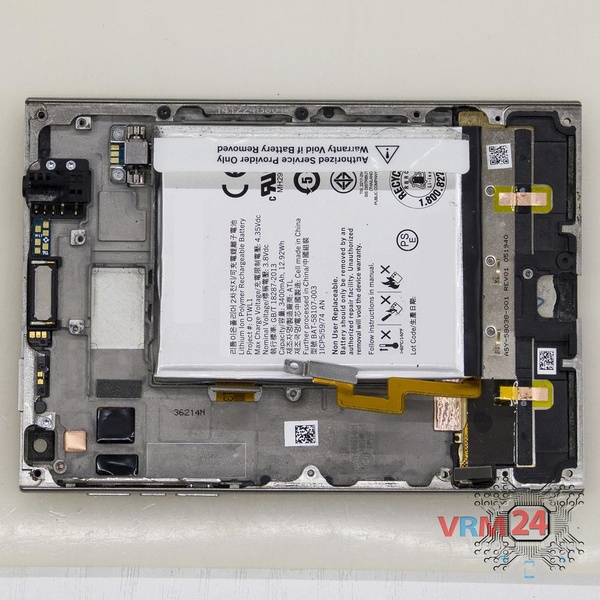

Шаг 10.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту BlackBerry Passport (Q30) от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #BlackBerry #BlackBerry Passport (Q30)
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей BlackBerry Passport (Q30) — Блэкберри Паспорт, выпущенных для рынков разных стран.
