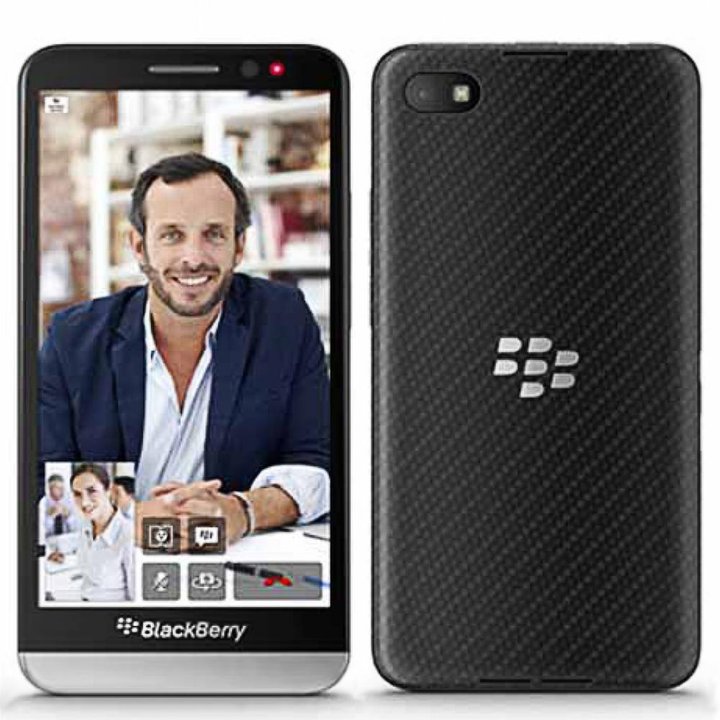

BlackBerry Z30

BlackBerry Z30

Сложность разборки:
Легко

Время разборки:
4 мин

Рекомендованные инструменты

Отвертка Шестигранная Т5

Отвертка шестигранная т5

Инструмент для открывания

Инструмент для открывания

Пинцет

Разборка/Ремонт мобильного девайса BlackBerry Z30 (Блэкберри З30) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать BlackBerry Z30, Шаг 1/1

Как разобрать BlackBerry Z30, Шаг 1/2

Как разобрать BlackBerry Z30, Шаг 1/1

Как разобрать BlackBerry Z30, Шаг 1/2

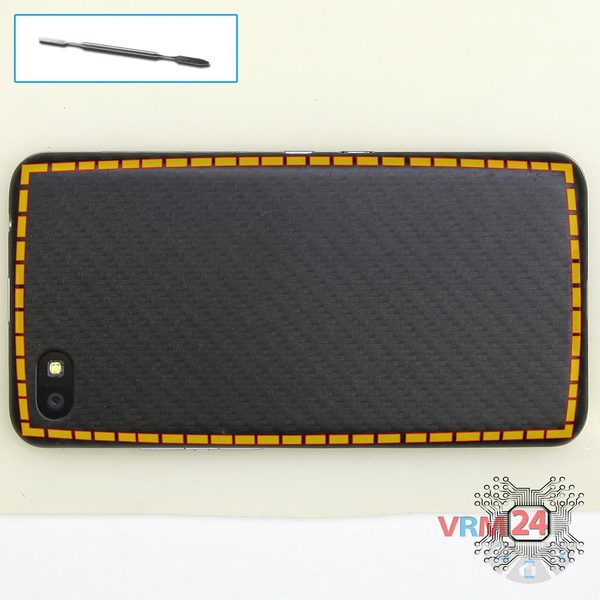

Шаг 1.

Открываем заднюю крышку.

Как разобрать BlackBerry Z30, Шаг 2/1

Как разобрать BlackBerry Z30, Шаг 2/2

Как разобрать BlackBerry Z30, Шаг 2/1

Как разобрать BlackBerry Z30, Шаг 2/2

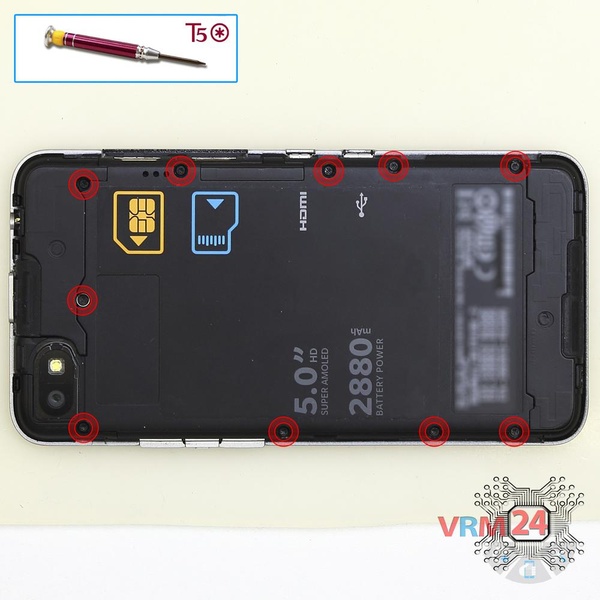

Шаг 2.

При помощи отвертки (шестигранная Т5) откручиваем 10 болтов по периметру телефона.

Как разобрать BlackBerry Z30, Шаг 3/1

Как разобрать BlackBerry Z30, Шаг 3/2

Как разобрать BlackBerry Z30, Шаг 3/1

Как разобрать BlackBerry Z30, Шаг 3/2

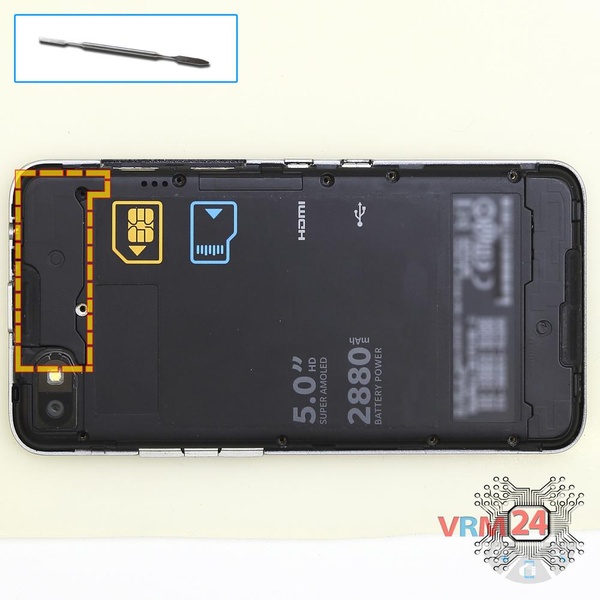

Шаг 3.

Отсоединяем крышку с динамиком.

Как разобрать BlackBerry Z30, Шаг 4/1

Как разобрать BlackBerry Z30, Шаг 4/2

Как разобрать BlackBerry Z30, Шаг 4/3

Как разобрать BlackBerry Z30, Шаг 4/1

Как разобрать BlackBerry Z30, Шаг 4/2

Как разобрать BlackBerry Z30, Шаг 4/3

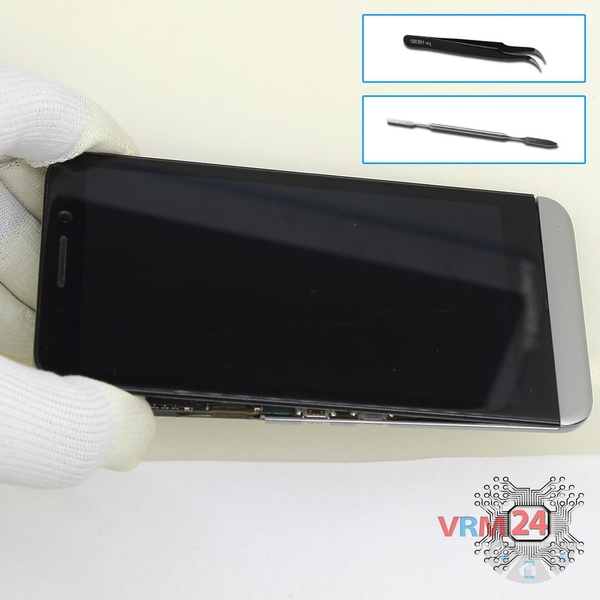

Шаг 4.

Приподнимаем дисплейный модуль.

⚠️ Обратите внимание!

Шлейф модуля дисплея соединен коннектором на печатной плате. Поэтому разделять модуль и корпус нужно аккуратно.

Как разобрать BlackBerry Z30, Шаг 5/1

Как разобрать BlackBerry Z30, Шаг 5/2

Как разобрать BlackBerry Z30, Шаг 5/1

Как разобрать BlackBerry Z30, Шаг 5/2

Шаг 5.

Отсоединяем коннекторы на печатную плате и снимаем фронтальную и основную камеры.

Как разобрать BlackBerry Z30, Шаг 6/1

Как разобрать BlackBerry Z30, Шаг 6/2

Как разобрать BlackBerry Z30, Шаг 6/3

Как разобрать BlackBerry Z30, Шаг 6/4

Как разобрать BlackBerry Z30, Шаг 6/5

Как разобрать BlackBerry Z30, Шаг 6/6

Как разобрать BlackBerry Z30, Шаг 6/7

Как разобрать BlackBerry Z30, Шаг 6/1

Как разобрать BlackBerry Z30, Шаг 6/2

Как разобрать BlackBerry Z30, Шаг 6/3

Как разобрать BlackBerry Z30, Шаг 6/4

Как разобрать BlackBerry Z30, Шаг 6/5

Как разобрать BlackBerry Z30, Шаг 6/6

Как разобрать BlackBerry Z30, Шаг 6/7

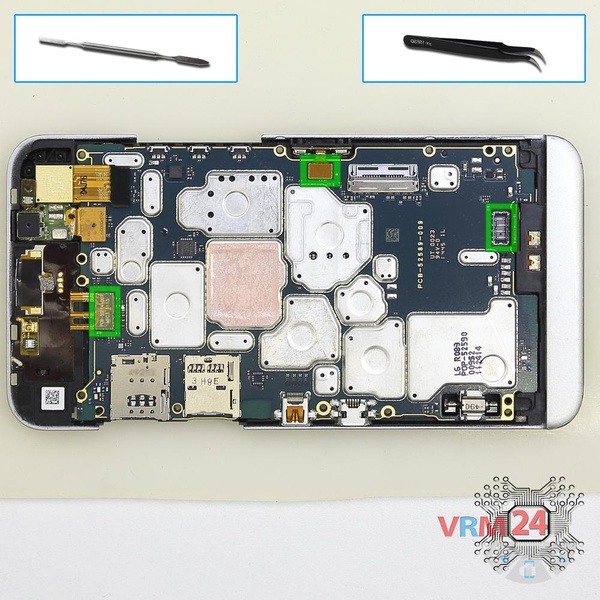

Шаг 6.

Отсоединяем коннекторы на печатной плате.

Как разобрать BlackBerry Z30, Шаг 7/1

Как разобрать BlackBerry Z30, Шаг 7/2

Как разобрать BlackBerry Z30, Шаг 7/1

Как разобрать BlackBerry Z30, Шаг 7/2

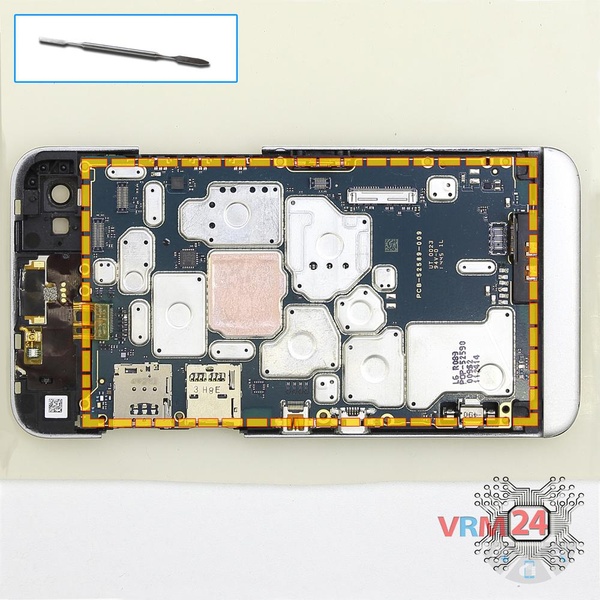

Шаг 7.

Снимаем печатную плату.

Как разобрать BlackBerry Z30, Шаг 8/1

Как разобрать BlackBerry Z30, Шаг 8/2

Как разобрать BlackBerry Z30, Шаг 8/3

Как разобрать BlackBerry Z30, Шаг 8/1

Как разобрать BlackBerry Z30, Шаг 8/2

Как разобрать BlackBerry Z30, Шаг 8/3

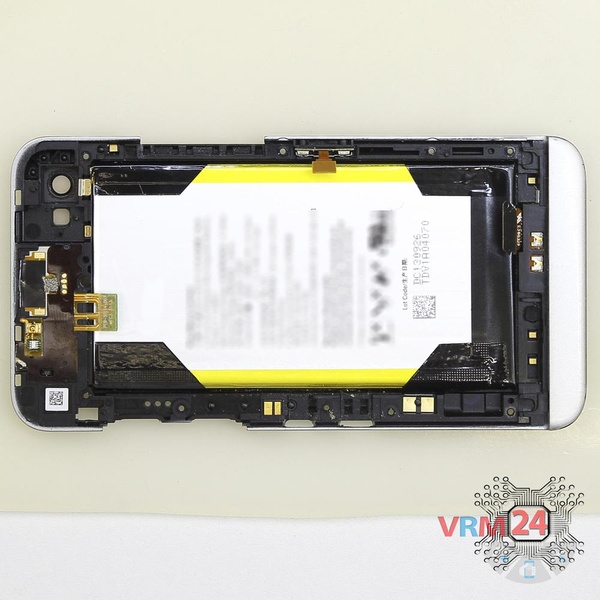

Шаг 8.

Элементы в корпусе телефона.

Как разобрать BlackBerry Z30, Шаг 9/1

Как разобрать BlackBerry Z30, Шаг 9/2

Как разобрать BlackBerry Z30, Шаг 9/1

Как разобрать BlackBerry Z30, Шаг 9/2

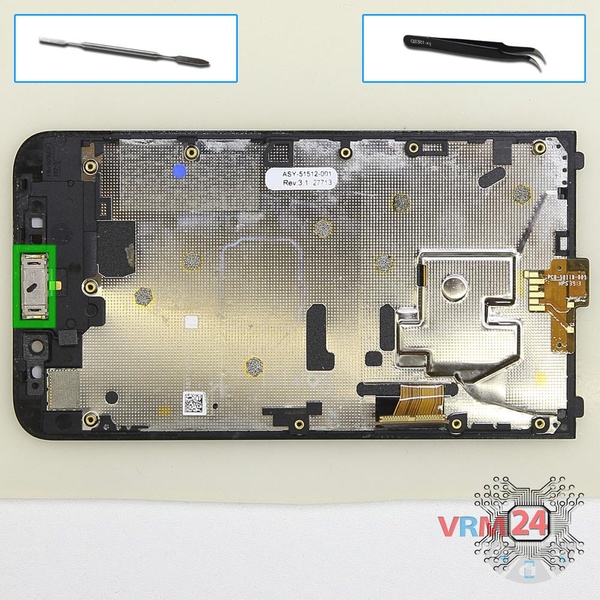

Шаг 9.

Из фиксирующего отверстия в рамке модуля вынимаем динамик.

Подробные видео инструкции по разборке и ремонту BlackBerry Z30 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #BlackBerry #BlackBerry Z30

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей BlackBerry Z30 — Блэкберри З30, выпущенных для рынков разных стран.
