Explay A500

Explay A500

Сложность разборки:
Легко

Время разборки:
4 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Разборка/Ремонт мобильного девайса Explay A500 (Эксплей А500) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Explay A500, Шаг 1/1

Как разобрать Explay A500, Шаг 1/2

Как разобрать Explay A500, Шаг 1/1

Как разобрать Explay A500, Шаг 1/2

Шаг 1.

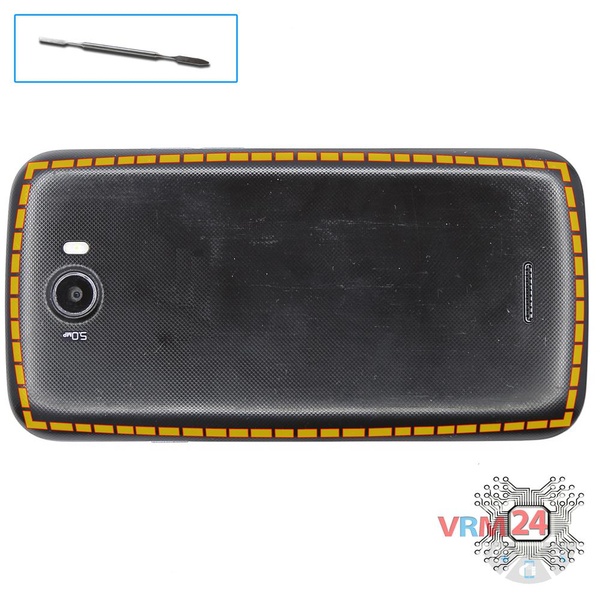

Открываем заднюю крышку.

Как разобрать Explay A500, Шаг 2/1

Как разобрать Explay A500, Шаг 2/2

Как разобрать Explay A500, Шаг 2/1

Как разобрать Explay A500, Шаг 2/2

Шаг 2.

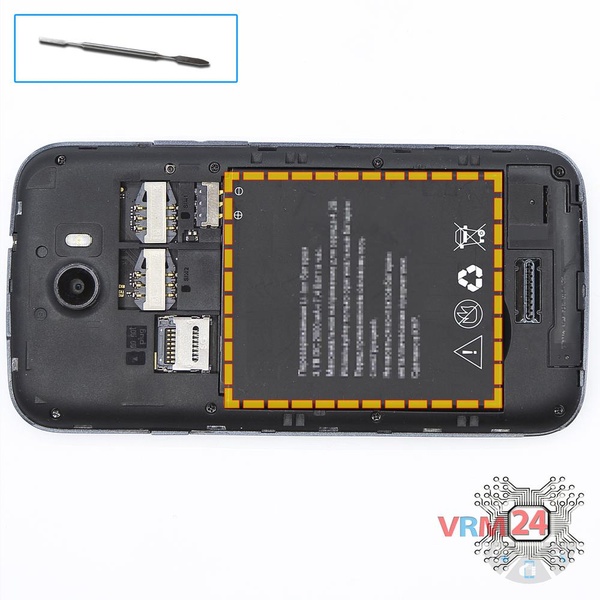

Отсоединяем аккумуляторную батарею.

Как разобрать Explay A500, Шаг 3/1

Как разобрать Explay A500, Шаг 3/2

Как разобрать Explay A500, Шаг 3/1

Как разобрать Explay A500, Шаг 3/2

Шаг 3.

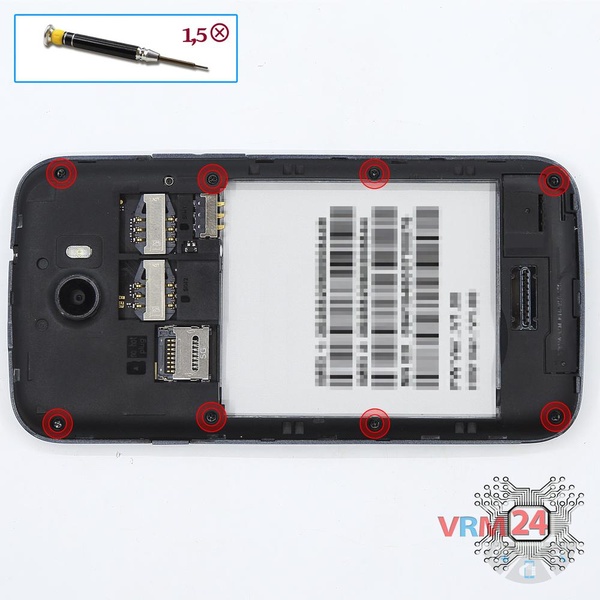

При помощи отвертки (крестовая 1,5 мм) откручиваем 8 болтов по периметру телефона.

Как разобрать Explay A500, Шаг 4/1

Как разобрать Explay A500, Шаг 4/2

Как разобрать Explay A500, Шаг 4/1

Как разобрать Explay A500, Шаг 4/2

Шаг 4.

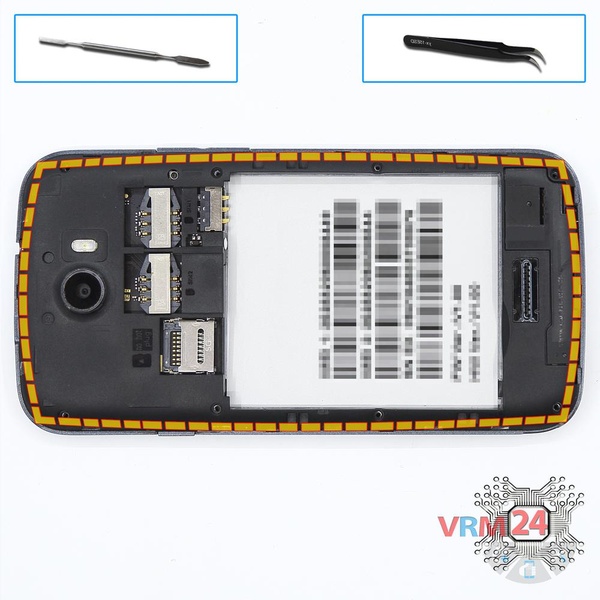

Отсоединяем среднюю рамку и клавиши кнопок громкости и включения.

Как разобрать Explay A500, Шаг 5/1

Как разобрать Explay A500, Шаг 5/2

Как разобрать Explay A500, Шаг 5/1

Как разобрать Explay A500, Шаг 5/2

Шаг 5.

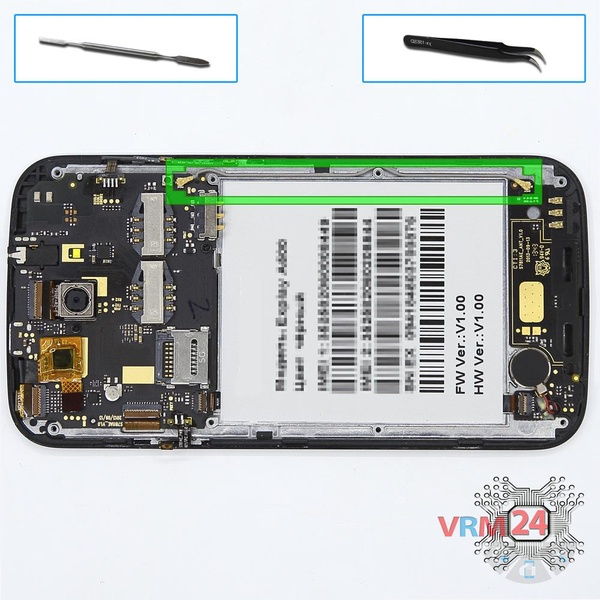

Отсоединяем коннекторы коаксиального кабеля и вынимаем его.

Как разобрать Explay A500, Шаг 6/1

Как разобрать Explay A500, Шаг 6/2

Как разобрать Explay A500, Шаг 6/3

Как разобрать Explay A500, Шаг 6/1

Как разобрать Explay A500, Шаг 6/2

Как разобрать Explay A500, Шаг 6/3

Шаг 6.

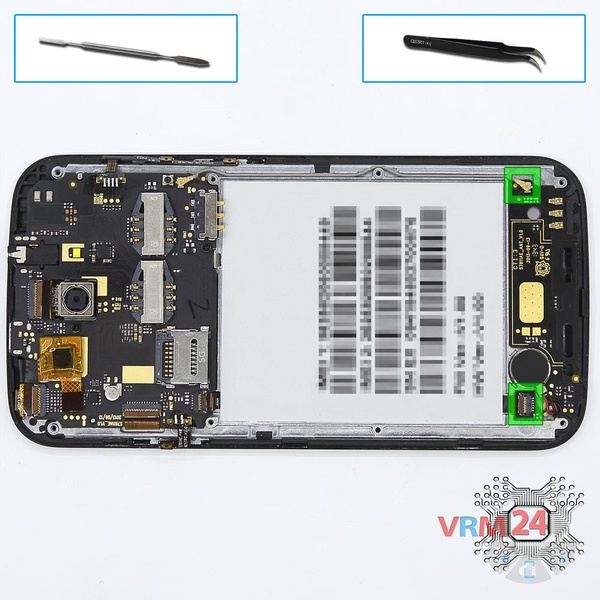

Отсоединяем коннекторы на нижней плате и снимаем ее.

Как разобрать Explay A500, Шаг 7/1

Как разобрать Explay A500, Шаг 7/2

Как разобрать Explay A500, Шаг 7/3

Как разобрать Explay A500, Шаг 7/4

Как разобрать Explay A500, Шаг 7/1

Как разобрать Explay A500, Шаг 7/2

Как разобрать Explay A500, Шаг 7/3

Как разобрать Explay A500, Шаг 7/4

Шаг 7.

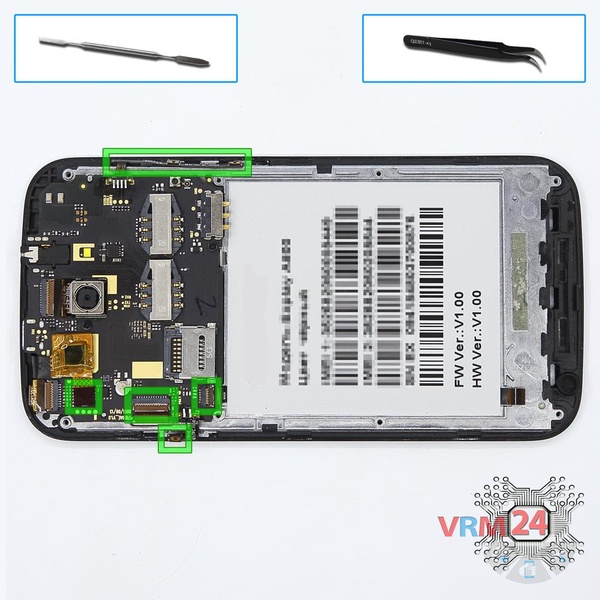

Отсоединяем коннекторы на печатной плате и из фиксирующих отверстий в рамке модуля вынимаем шлейфа кнопок громкости и включения.

Как разобрать Explay A500, Шаг 8/1

Как разобрать Explay A500, Шаг 8/2

Как разобрать Explay A500, Шаг 8/1

Как разобрать Explay A500, Шаг 8/2

Шаг 8.

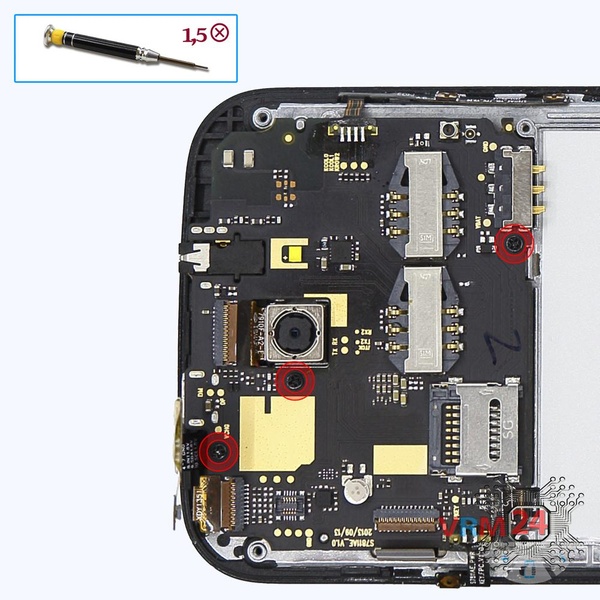

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на основной плате.

Как разобрать Explay A500, Шаг 9/1

Как разобрать Explay A500, Шаг 9/2

Как разобрать Explay A500, Шаг 9/1

Как разобрать Explay A500, Шаг 9/2

Шаг 9.

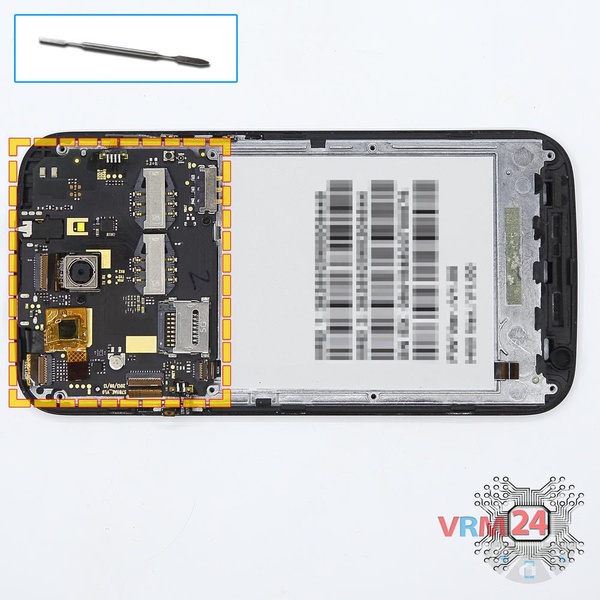

Снимаем печатную плату.

Как разобрать Explay A500, Шаг 10/1

Как разобрать Explay A500, Шаг 10/2

Как разобрать Explay A500, Шаг 10/3

Как разобрать Explay A500, Шаг 10/1

Как разобрать Explay A500, Шаг 10/2

Как разобрать Explay A500, Шаг 10/3

Шаг 10.

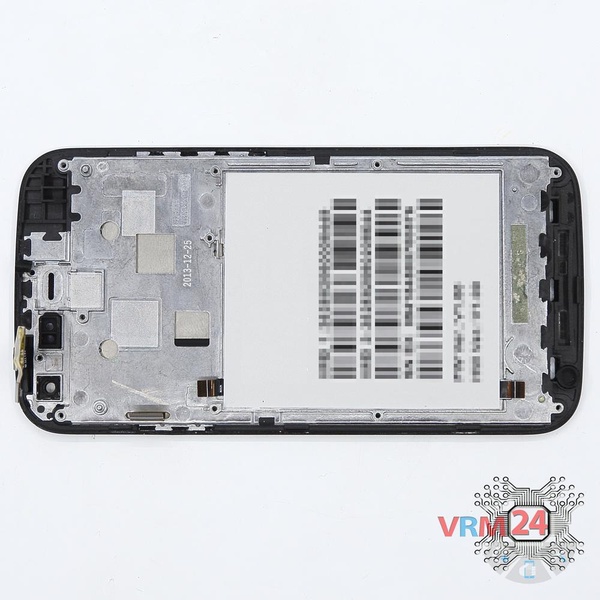

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Explay A500 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Explay #Explay A500

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей Explay A500 — Эксплей А500, выпущенных для рынков разных стран.
