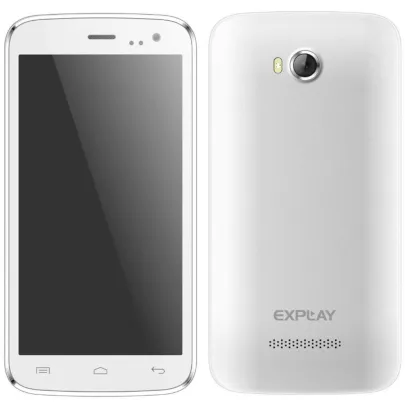

Explay Golf
Explay Golf
Сложность разборки:
Средняя
Время разборки:
6 мин

Рекомендованные инструменты

Отвертка Шестигранная Т5 Отвертка шестигранная т5
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Explay Golf (Эксплей Гольф) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Explay Golf, Шаг 1/1

Шаг 1.

Открываем заднюю крышку.

Как разобрать Explay Golf, Шаг 2/1

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Explay Golf, Шаг 3/1 Как разобрать Explay Golf, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 9 болтов по периметру телефона.

Как разобрать Explay Golf, Шаг 4/1 Как разобрать Explay Golf, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Explay Golf, Шаг 5/1

Шаг 5.

Средняя рамка.

Как разобрать Explay Golf, Шаг 6/1 Как разобрать Explay Golf, Шаг 6/2

Шаг 6.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Explay Golf, Шаг 7/1 Как разобрать Explay Golf, Шаг 7/2

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на основной плате.

Как разобрать Explay Golf, Шаг 8/1 Как разобрать Explay Golf, Шаг 8/2

Шаг 8.

Отсоединяем клавиши кнопок громкости и включения.

Как разобрать Explay Golf, Шаг 9/1 Как разобрать Explay Golf, Шаг 9/2

Шаг 9.

Отсоединяем коннекторы на печатной плате.

Как разобрать Explay Golf, Шаг 10/1 Как разобрать Explay Golf, Шаг 10/2

Шаг 10.

Снимаем печатную плату.

Как разобрать Explay Golf, Шаг 11/1 Как разобрать Explay Golf, Шаг 11/2

Шаг 11.

Отсоединяем коннектор на печатной плате и из фиксирующего отверстия в рамке модуля вынимаем вибромотор и снимаем нижнюю плату и коаксиальный кабель.

Как разобрать Explay Golf, Шаг 12/1 Как разобрать Explay Golf, Шаг 12/2 Как разобрать Explay Golf, Шаг 12/3

Шаг 12.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Explay Golf от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Explay #Explay Golf
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Explay Golf — Эксплей Гольф, выпущенных для рынков разных стран.
