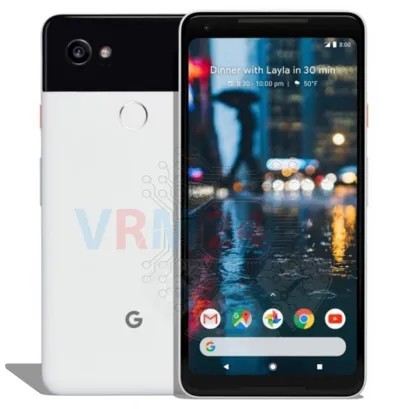

Разборка/Ремонт мобильного девайса Google Pixel 2 XL (Гугл Пиксель 2 ХЛ) с описанием каждого шага и необходимого набора инструментов.

⚠️ Перед разборкой не забудьте выключить телефон.

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

⚠️ Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки дисплейного модуля. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Осторожно снимите фиксаторы, которыми крепятся разъемы шлейфов дисплейного модуля.

Отсоедините разъемы и снимите модуль дисплея.

С помощью отвертки (Phillips 1,5 мм PH000) открутите 10 винтов.

Осторожно снимите среднюю крышку.

Как можно скорее отсоедините разъем аккумулятора.

ℹ️️ Модель Google Pixel 2 XL оснащена аккумулятором BL-T35 емкостью 3520 мАч .

⚠️ Настоятельно рекомендуется отсоединить разъем, чтобы избежать возможных коротких замыканий во время разборки.

Также старайтесь не использовать металлический инструмент для отсоединения разъема аккумуляторной батареи или делайте это осторожно.

Подденьте разъемы и снимите тыльную и фронтальную (селфи) камеры.

Отсоединяем коннекторы шлейфов на кнопки регулировки громкости, на модуль дисплея, на межплатный кабель, на слуховой динамик, на датчик отпечатка пальцев, на коаксиальный кабель.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.

Осторожно снимите крышку микрофона.

Подденьте разъем коаксиального кабеля и извлеките плоский шлейф с небольшой платой, микрофоном и портом зарядки.

ℹ️️ В корпусе остались: разговорный динамик, аккумулятор, коаксиальный кабель.
