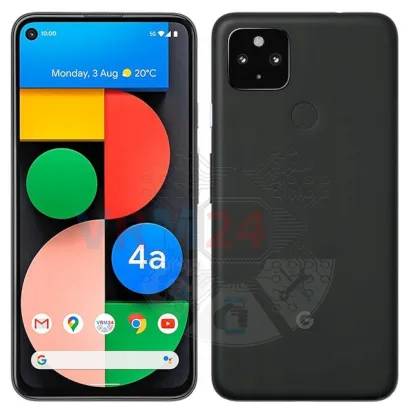

Разборка/Ремонт мобильного девайса Google Pixel 4a (Гугл Пиксель 4а (5g)) с описанием каждого шага и необходимого набора инструментов.

⚠ Перед разборкой не забудьте выключить телефон.

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и вынимаем его.

⚠ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

⚠ Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки дисплейного модуля. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Весь процесс в деталях можно посмотреть в нашем видео в конце инструкции.

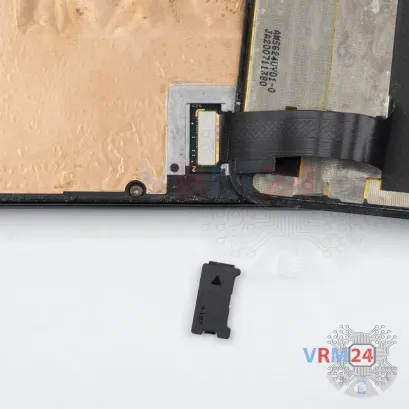

Осторожно отсоединяем фиксатор коннектора дисплейного модуля.

Подденьте разъем и снимите модуль дисплея.

Отверткой (Torx T4) открутите 9 винтов.

Отделите среднюю крышку от корпуса. Будьте осторожны. Датчик отпечатков пальцев расположен на корпусе и соединен с материнской платой шлейфом, но его коннектор на материнской плате прижимается / фиксируется длинной металлической крышкой. Итак, чтобы приблизиться к коннектору датчика отпечатков пальцев, нам нужно снять металлическую крышку и отсоединить коннектор аккумулятора.

Отверткой Torx T4) открутите 4 длинных винта.

ℹ️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

Отверткой Torx T4) открутите три коротких винта.

Осторожно снимите среднюю крышку.

ℹ️ В модели Google Pixel 4a (5G) G025N, установлен аккумулятор (АКБ) G025E-B емкостью 3885 мАч.

⚠ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.

Отсоедините разъем датчика отпечатков пальцев и снимите корпус.

С помощью отвертки (Torx T4) открутите два длинных винта, которыми крепится блок динамика.

Отсоедините разъем коаксиального кабеля и снимите динамик и небольшую плату с антеннами.

Подденьте разъем и снимите фронтальную камеру.

Подденьте разъемы шлейфа гнезда для наушников, шлейфа к малой плате. Помимо этого, порт зарядки соединен с материнской платой изнутри, так что будьте осторожны.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

Отсоедините разъемы и снимите сборку двух тыльных камер.

С помощью отвертки (Torx T4) открутите один винт и снимите порт зарядки.

ℹ️ В рамке дисплея остались: разговорный динамик, аккумулятор, гнездо для наушников, вибромотор.
