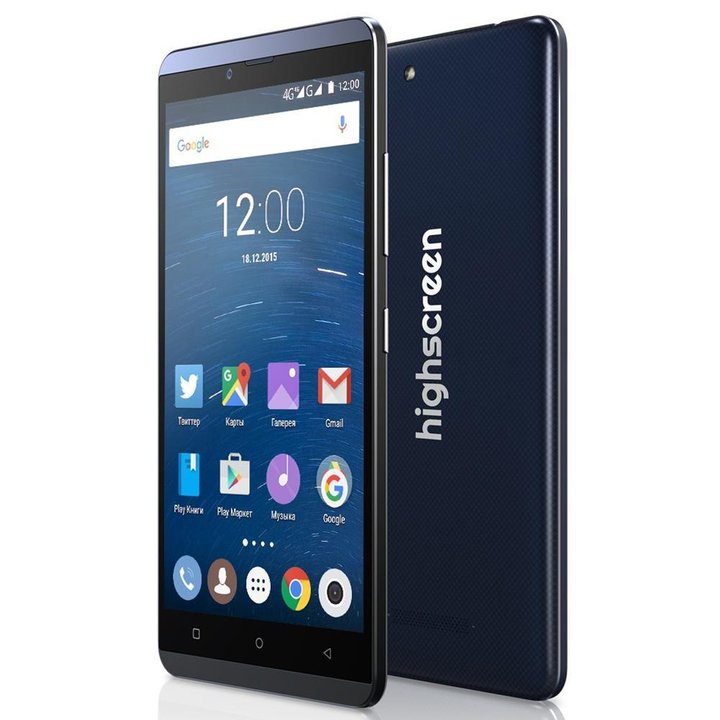

Highscreen Bay
Highscreen Bay
Сложность разборки:
Легко
Время разборки:
6 мин

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Highscreen Bay (Хайскрин Бэй) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Highscreen Bay, Шаг 1/1 Как разобрать Highscreen Bay, Шаг 1/2

Шаг 1.

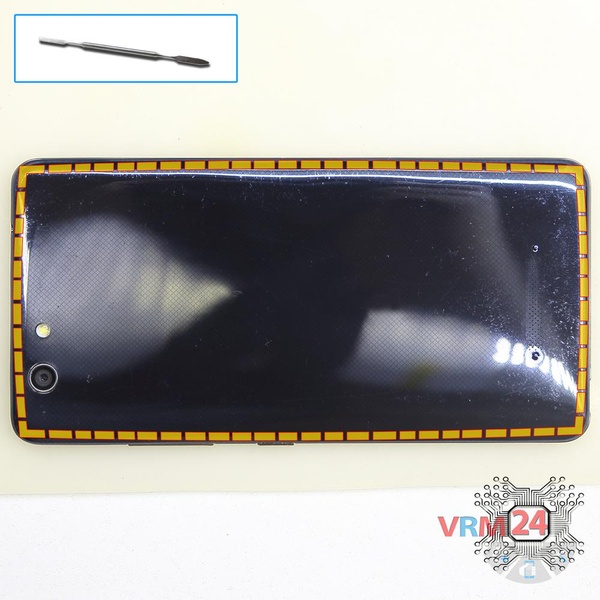

Открываем заднюю крышку.

Как разобрать Highscreen Bay, Шаг 2/1 Как разобрать Highscreen Bay, Шаг 2/2

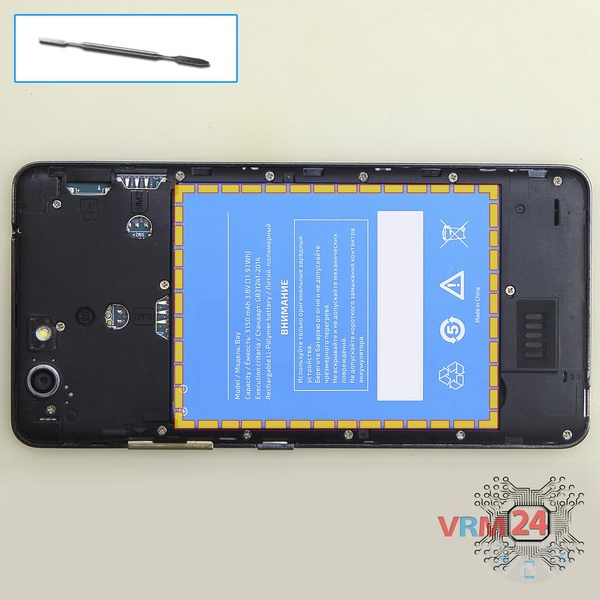

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Highscreen Bay, Шаг 3/1 Как разобрать Highscreen Bay, Шаг 3/2

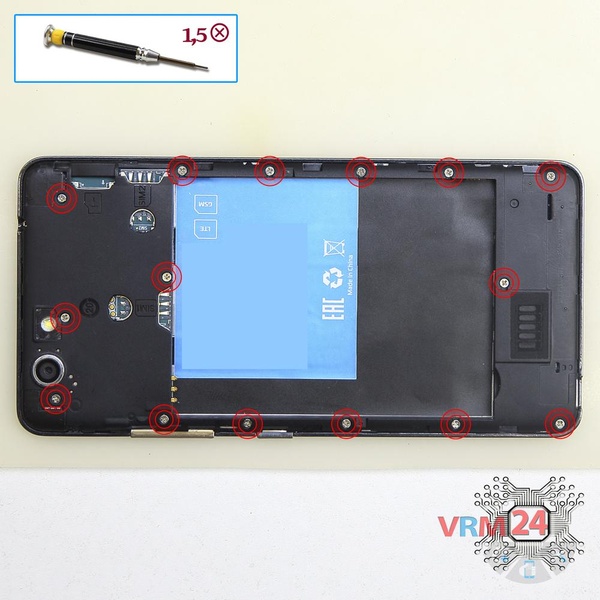

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 15 болтов по периметру телефона.

Как разобрать Highscreen Bay, Шаг 4/1 Как разобрать Highscreen Bay, Шаг 4/2

Шаг 4.

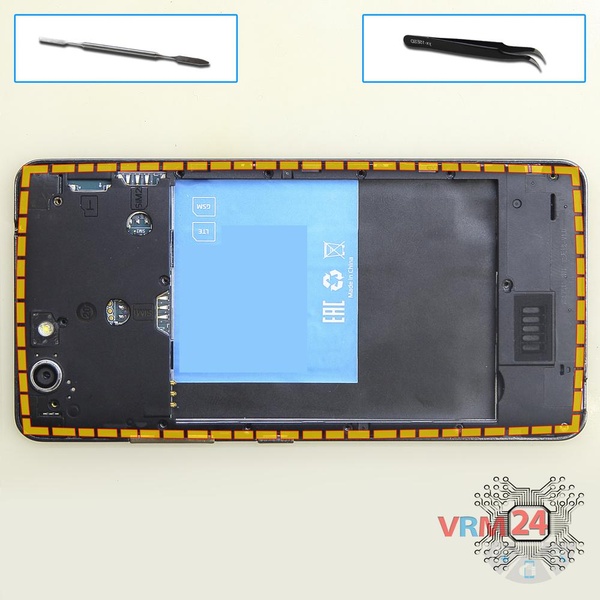

Отсоединяем среднюю рамку.

Как разобрать Highscreen Bay, Шаг 5/1 Как разобрать Highscreen Bay, Шаг 5/2

Шаг 5.

Из фиксирующего отверстия в средней рамке вынимаем динамик.

Как разобрать Highscreen Bay, Шаг 6/1 Как разобрать Highscreen Bay, Шаг 6/2 Как разобрать Highscreen Bay, Шаг 6/3

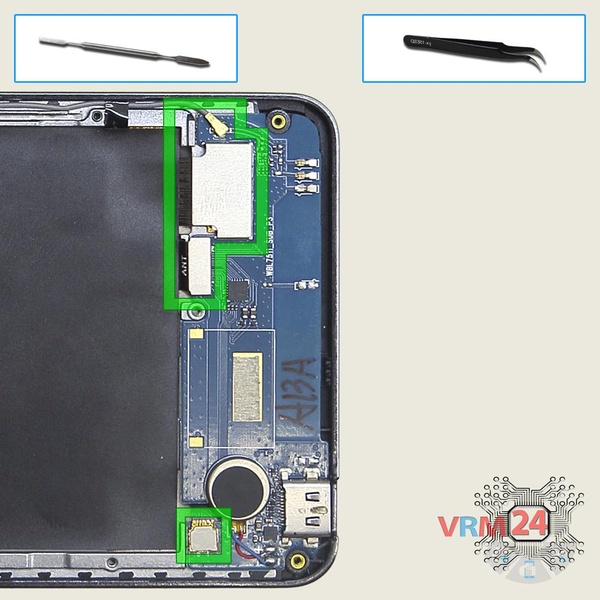

Шаг 6.

Отсоединяем коннекторы на нижней печатной плате.

Как разобрать Highscreen Bay, Шаг 7/1 Как разобрать Highscreen Bay, Шаг 7/2

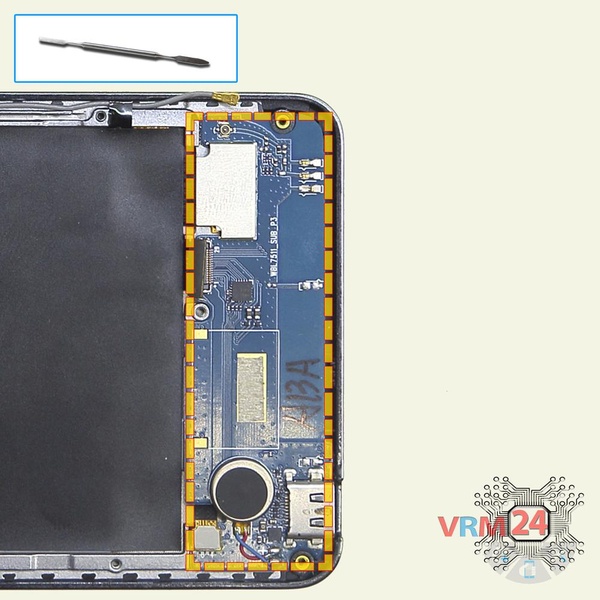

Шаг 7.

Cнимаем нижнюю плату.

Как разобрать Highscreen Bay, Шаг 8/1 Как разобрать Highscreen Bay, Шаг 8/2

Шаг 8.

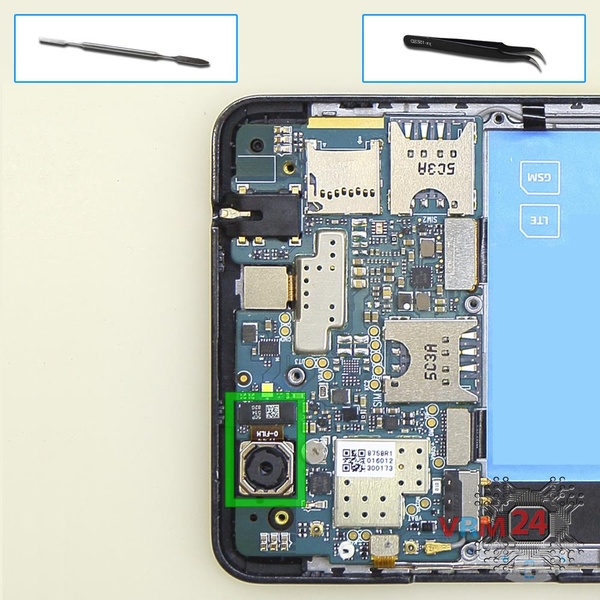

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Highscreen Bay, Шаг 9/1 Как разобрать Highscreen Bay, Шаг 9/2 Как разобрать Highscreen Bay, Шаг 9/3

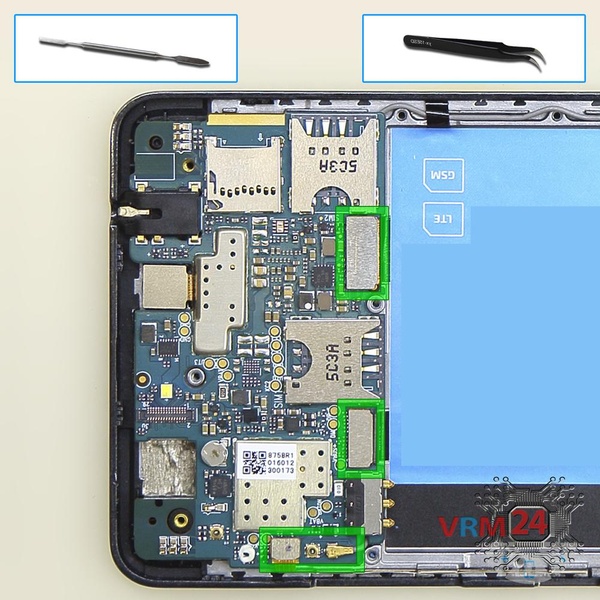

Шаг 9.

Отсоединяем коннекторы на печатной плате.

Как разобрать Highscreen Bay, Шаг 10/1 Как разобрать Highscreen Bay, Шаг 10/2

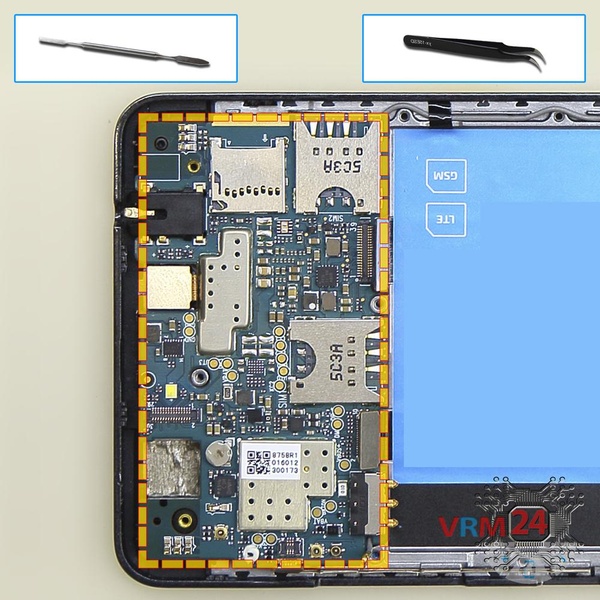

Шаг 10.

Снимаем печатную плату.

Как разобрать Highscreen Bay, Шаг 11/1 Как разобрать Highscreen Bay, Шаг 11/2

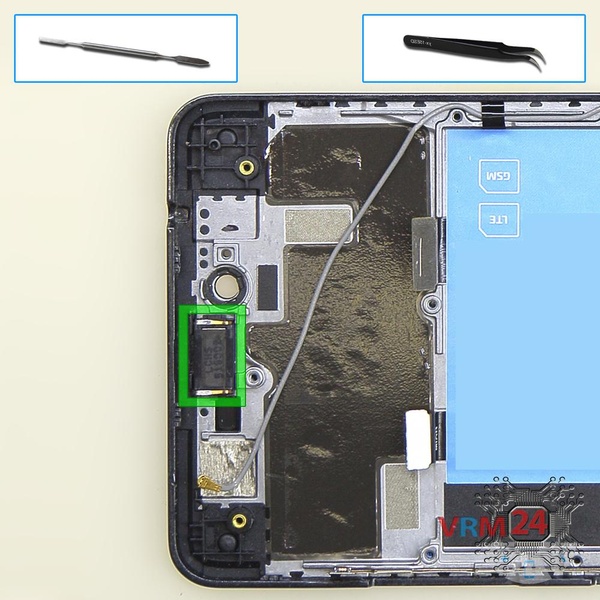

Шаг 11.

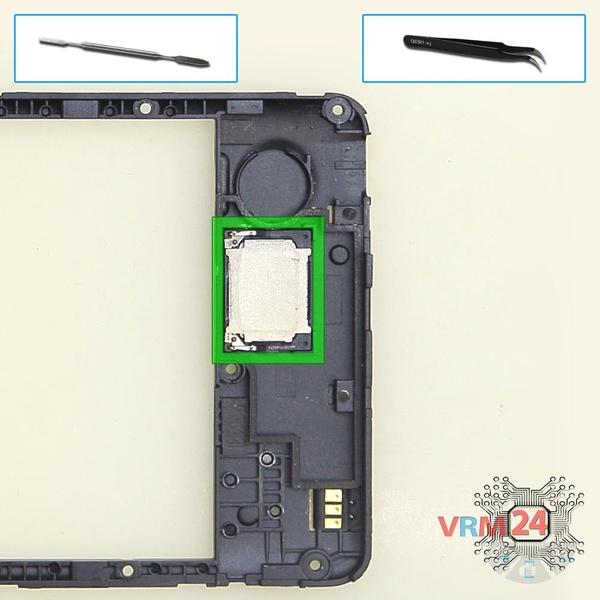

Из фиксирующего отверстия в рамке модуля вынимаем динамик.

Как разобрать Highscreen Bay, Шаг 12/1 Как разобрать Highscreen Bay, Шаг 12/2 Как разобрать Highscreen Bay, Шаг 12/3

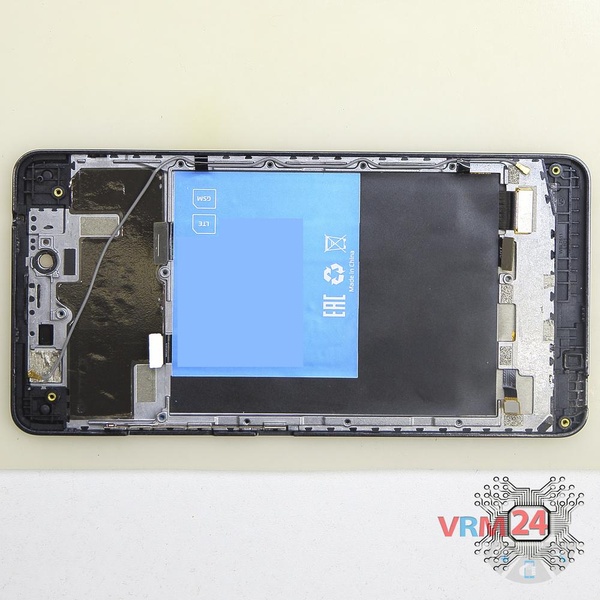

Шаг 12.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Highscreen Bay от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Highscreen #Highscreen Bay
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Highscreen Bay — Хайскрин Бэй, выпущенных для рынков разных стран.
