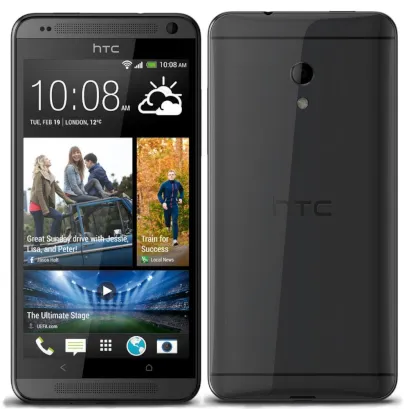

HTC Desire 700

HTC Desire 700

Сложность разборки:
Средняя

Время разборки:
4 мин

Рекомендованные инструменты

Отвертка Шестигранная Т5

Отвертка шестигранная т5

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Разборка/Ремонт мобильного девайса HTC Desire 700 (ХТС Дезайр 700) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать HTC Desire 700, Шаг 1/1

Как разобрать HTC Desire 700, Шаг 1/1

Шаг 1.

Открываем заднюю крышку.

Как разобрать HTC Desire 700, Шаг 2/1

Как разобрать HTC Desire 700, Шаг 2/2

Как разобрать HTC Desire 700, Шаг 2/1

Как разобрать HTC Desire 700, Шаг 2/2

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать HTC Desire 700, Шаг 3/1

Как разобрать HTC Desire 700, Шаг 3/2

Как разобрать HTC Desire 700, Шаг 3/1

Как разобрать HTC Desire 700, Шаг 3/2

Шаг 3.

При помощи отвертки (шестигранная Т5) откручиваем 8 болтов по периметру телефона.

Как разобрать HTC Desire 700, Шаг 4/1

Как разобрать HTC Desire 700, Шаг 4/2

Как разобрать HTC Desire 700, Шаг 4/1

Как разобрать HTC Desire 700, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать HTC Desire 700, Шаг 5/1

Как разобрать HTC Desire 700, Шаг 5/2

Как разобрать HTC Desire 700, Шаг 5/1

Как разобрать HTC Desire 700, Шаг 5/2

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на нижней плате.

Как разобрать HTC Desire 700, Шаг 6/1

Как разобрать HTC Desire 700, Шаг 6/2

Как разобрать HTC Desire 700, Шаг 6/3

Как разобрать HTC Desire 700, Шаг 6/1

Как разобрать HTC Desire 700, Шаг 6/2

Как разобрать HTC Desire 700, Шаг 6/3

Шаг 6.

Отсоединяем коннекторы на нижней печатной плате.

Как разобрать HTC Desire 700, Шаг 7/1

Как разобрать HTC Desire 700, Шаг 7/2

Как разобрать HTC Desire 700, Шаг 7/1

Как разобрать HTC Desire 700, Шаг 7/2

Шаг 7.

Снимаем нижнюю плату.

Как разобрать HTC Desire 700, Шаг 8/1

Как разобрать HTC Desire 700, Шаг 8/2

Как разобрать HTC Desire 700, Шаг 8/1

Как разобрать HTC Desire 700, Шаг 8/2

Шаг 8.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на основной плате.

Как разобрать HTC Desire 700, Шаг 9/1

Как разобрать HTC Desire 700, Шаг 9/2

Как разобрать HTC Desire 700, Шаг 9/3

Как разобрать HTC Desire 700, Шаг 9/1

Как разобрать HTC Desire 700, Шаг 9/2

Как разобрать HTC Desire 700, Шаг 9/3

Шаг 9.

Отсоединяем коннектор на печатной плате и из фиксирующего отверстия в рамке модуля вынимаем вибромотор и шлейф кнопки включения.

Как разобрать HTC Desire 700, Шаг 10/1

Как разобрать HTC Desire 700, Шаг 10/1

Шаг 10.

Отсоединяем коннектор с внутренней стороны.

Как разобрать HTC Desire 700, Шаг 11/1

Как разобрать HTC Desire 700, Шаг 11/2

Как разобрать HTC Desire 700, Шаг 11/3

Как разобрать HTC Desire 700, Шаг 11/1

Как разобрать HTC Desire 700, Шаг 11/2

Как разобрать HTC Desire 700, Шаг 11/3

Шаг 11.

Переворачиваем плату, отсоединяем наклейку, отключаем коннекторы и вынимаем плату.

Как разобрать HTC Desire 700, Шаг 12/1

Как разобрать HTC Desire 700, Шаг 12/2

Как разобрать HTC Desire 700, Шаг 12/1

Как разобрать HTC Desire 700, Шаг 12/2

Шаг 12.

Из фиксирующих отверстий в рамке модуля вынимаем шлейф кнопок громкости и динамик.

Как разобрать HTC Desire 700, Шаг 13/1

Как разобрать HTC Desire 700, Шаг 13/2

Как разобрать HTC Desire 700, Шаг 13/3

Как разобрать HTC Desire 700, Шаг 13/1

Как разобрать HTC Desire 700, Шаг 13/2

Как разобрать HTC Desire 700, Шаг 13/3

Шаг 13.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту HTC Desire 700 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #HTC #HTC Desire 700

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей HTC Desire 700 — ХТС Дезайр 700, выпущенных для рынков разных стран.
