HTC Sensation XL

HTC Sensation XL

Сложность разборки:
Легко

Время разборки:
6 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Разборка/Ремонт мобильного девайса HTC Sensation XL (ХТС Сенсация ХЛ) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать HTC Sensation XL, Шаг 1/1

Как разобрать HTC Sensation XL, Шаг 1/2

Как разобрать HTC Sensation XL, Шаг 1/1

Как разобрать HTC Sensation XL, Шаг 1/2

Шаг 1.

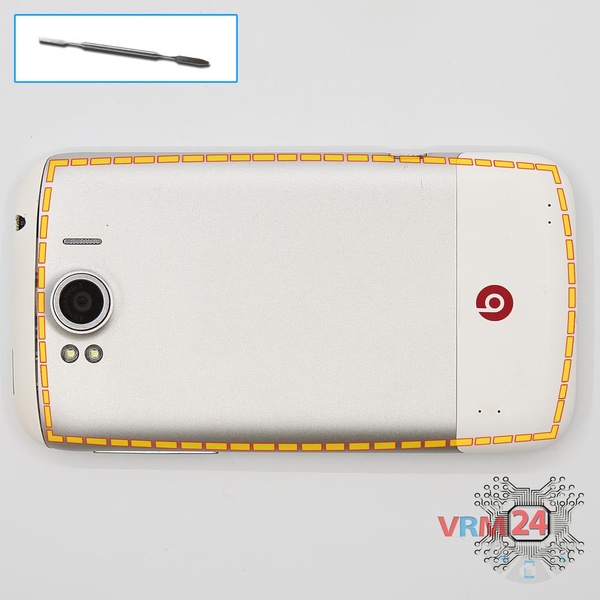

Открываем заднюю крышку.

Как разобрать HTC Sensation XL, Шаг 2/1

Как разобрать HTC Sensation XL, Шаг 2/2

Как разобрать HTC Sensation XL, Шаг 2/1

Как разобрать HTC Sensation XL, Шаг 2/2

Шаг 2.

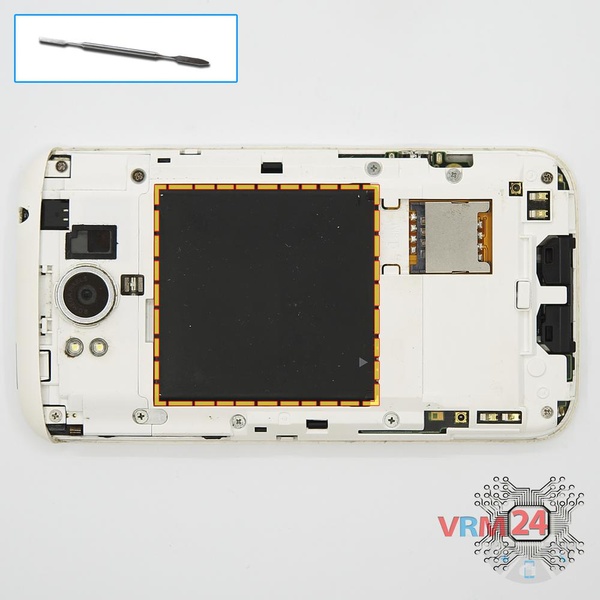

Отсоединяем аккумуляторную батарею.

Как разобрать HTC Sensation XL, Шаг 3/1

Как разобрать HTC Sensation XL, Шаг 3/2

Как разобрать HTC Sensation XL, Шаг 3/1

Как разобрать HTC Sensation XL, Шаг 3/2

Шаг 3.

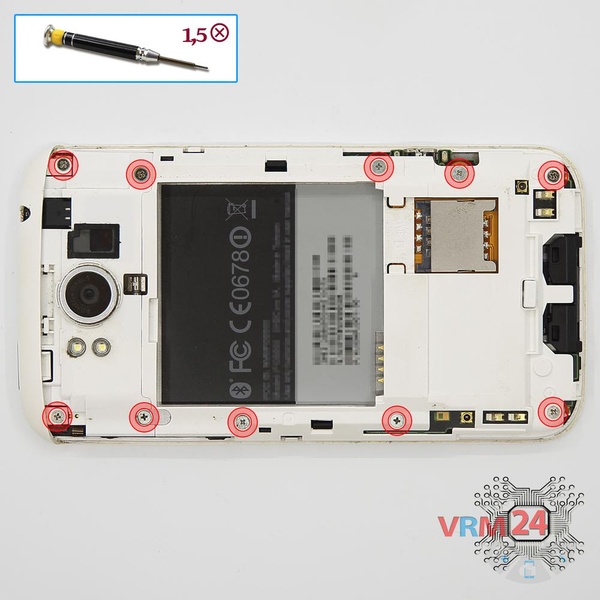

При помощи отвертки (крестовая 1,5 мм) откручиваем 10 болтов по периметру телефона.

Как разобрать HTC Sensation XL, Шаг 4/1

Как разобрать HTC Sensation XL, Шаг 4/2

Как разобрать HTC Sensation XL, Шаг 4/1

Как разобрать HTC Sensation XL, Шаг 4/2

Шаг 4.

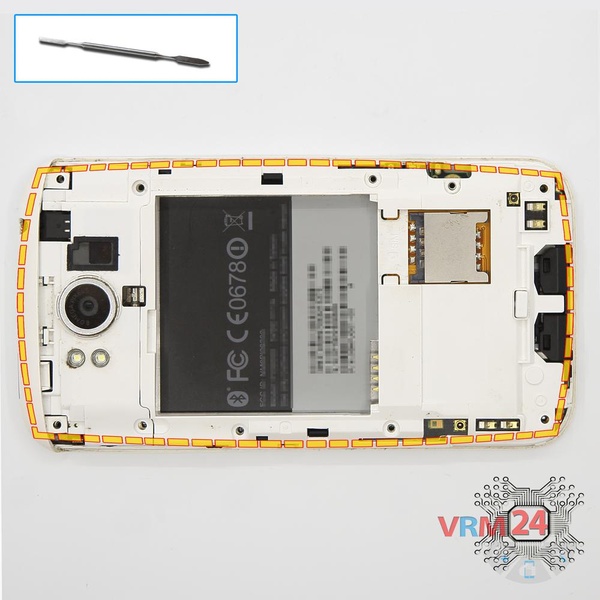

Отсоединяем среднюю рамку.

Как разобрать HTC Sensation XL, Шаг 5/1

Как разобрать HTC Sensation XL, Шаг 5/2

Как разобрать HTC Sensation XL, Шаг 5/1

Как разобрать HTC Sensation XL, Шаг 5/2

Шаг 5.

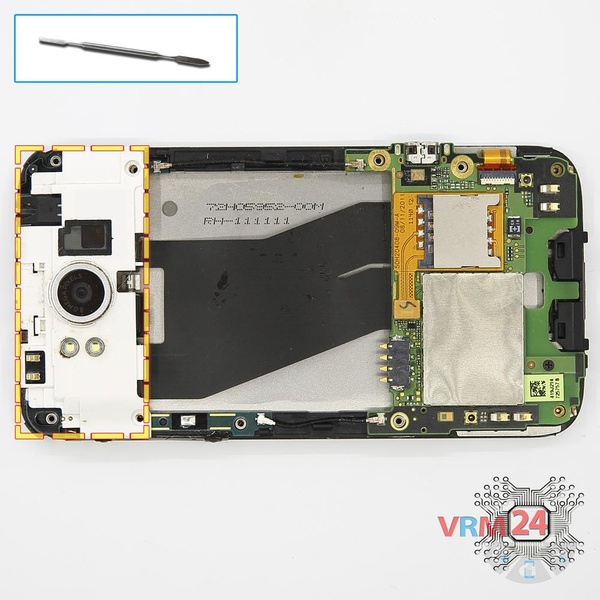

Отсоединяем верхнюю панель с динамиком.

Как разобрать HTC Sensation XL, Шаг 6/1

Как разобрать HTC Sensation XL, Шаг 6/2

Как разобрать HTC Sensation XL, Шаг 6/1

Как разобрать HTC Sensation XL, Шаг 6/2

Шаг 6.

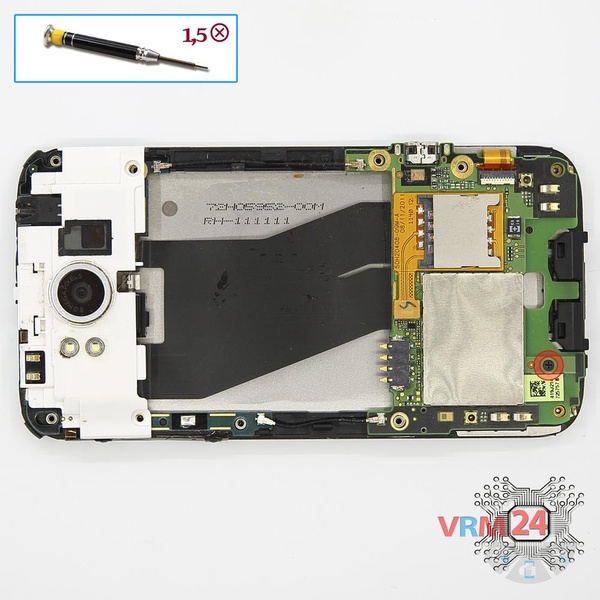

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на нижней плате.

Как разобрать HTC Sensation XL, Шаг 7/1

Как разобрать HTC Sensation XL, Шаг 7/2

Как разобрать HTC Sensation XL, Шаг 7/3

Как разобрать HTC Sensation XL, Шаг 7/1

Как разобрать HTC Sensation XL, Шаг 7/2

Как разобрать HTC Sensation XL, Шаг 7/3

Шаг 7.

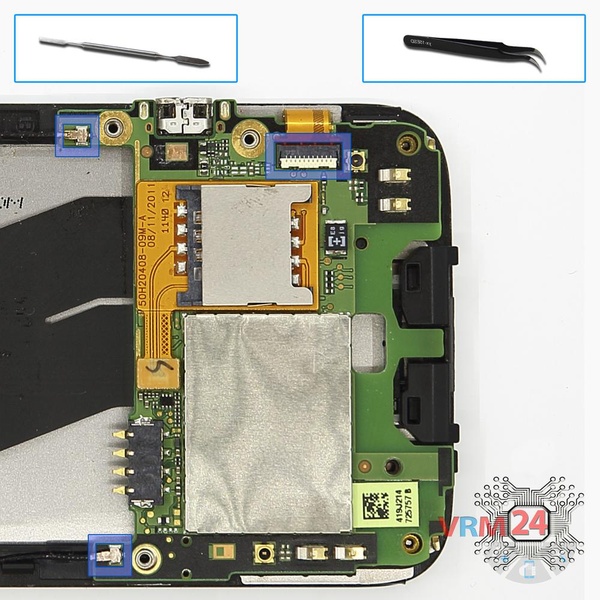

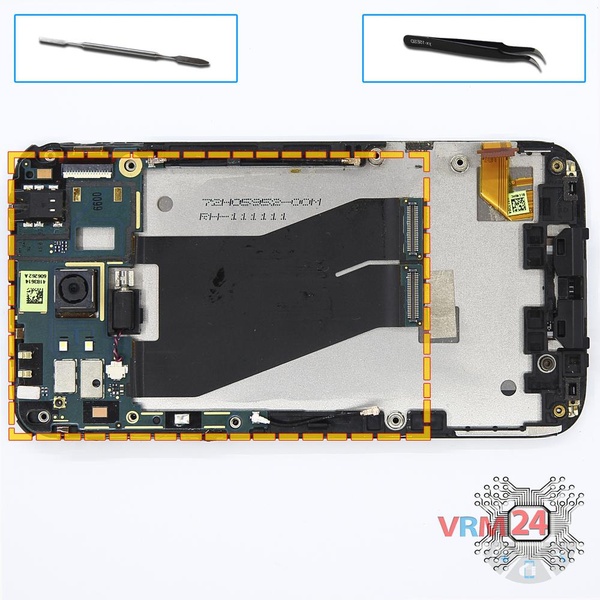

Отсоединяем коннекторы на печатной плате.

Как разобрать HTC Sensation XL, Шаг 8/1

Как разобрать HTC Sensation XL, Шаг 8/2

Как разобрать HTC Sensation XL, Шаг 8/3

Как разобрать HTC Sensation XL, Шаг 8/1

Как разобрать HTC Sensation XL, Шаг 8/2

Как разобрать HTC Sensation XL, Шаг 8/3

Шаг 8.

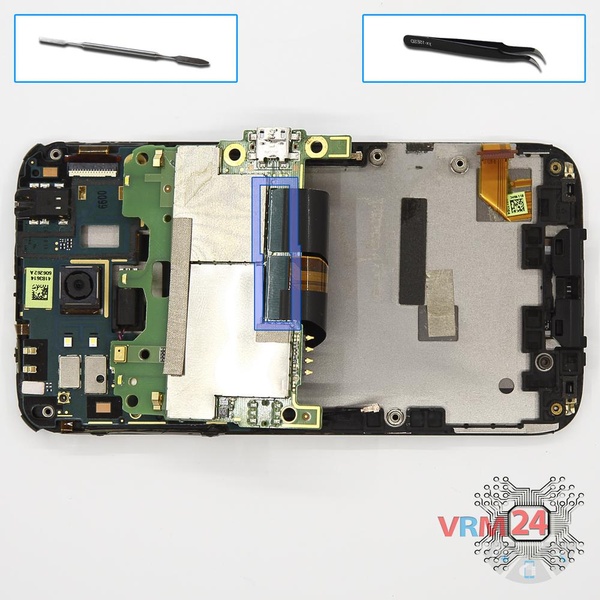

Переворачиваем плату, отсоединяем коннекторы и снимаем ее.

Как разобрать HTC Sensation XL, Шаг 9/1

Как разобрать HTC Sensation XL, Шаг 9/2

Как разобрать HTC Sensation XL, Шаг 9/1

Как разобрать HTC Sensation XL, Шаг 9/2

Шаг 9.

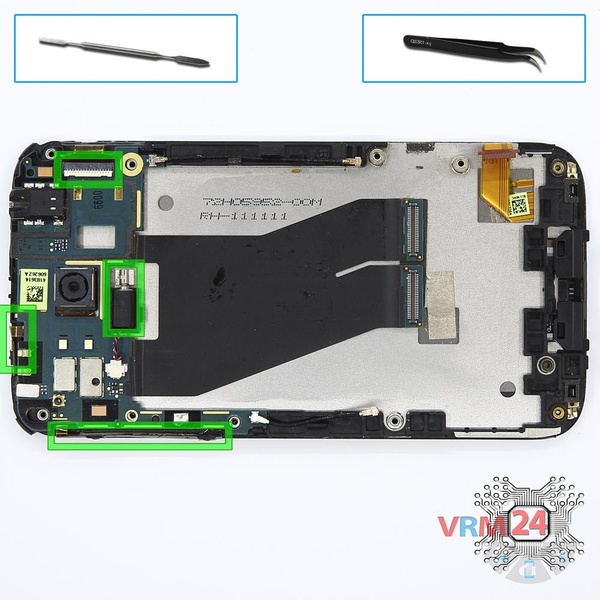

Отсоединяем коннектор на печатную плате и из фиксирующего отверстия в рамке модуля вынимаем шлейф кнопок громкости и включения.

Как разобрать HTC Sensation XL, Шаг 10/1

Как разобрать HTC Sensation XL, Шаг 10/2

Как разобрать HTC Sensation XL, Шаг 10/1

Как разобрать HTC Sensation XL, Шаг 10/2

Шаг 10.

Снимаем верхнюю печатную плату.

Как разобрать HTC Sensation XL, Шаг 11/1

Как разобрать HTC Sensation XL, Шаг 11/2

Как разобрать HTC Sensation XL, Шаг 11/1

Как разобрать HTC Sensation XL, Шаг 11/2

Шаг 11.

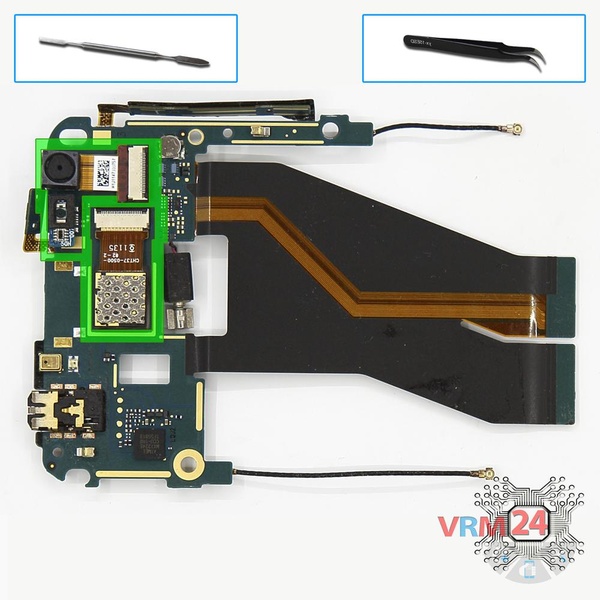

Отсоединяем коннекторы на печатной плате, снимаем фронтальную и основную камеры и датчик приближения.

Как разобрать HTC Sensation XL, Шаг 12/1

Как разобрать HTC Sensation XL, Шаг 12/2

Как разобрать HTC Sensation XL, Шаг 12/3

Как разобрать HTC Sensation XL, Шаг 12/1

Как разобрать HTC Sensation XL, Шаг 12/2

Как разобрать HTC Sensation XL, Шаг 12/3

Шаг 12.

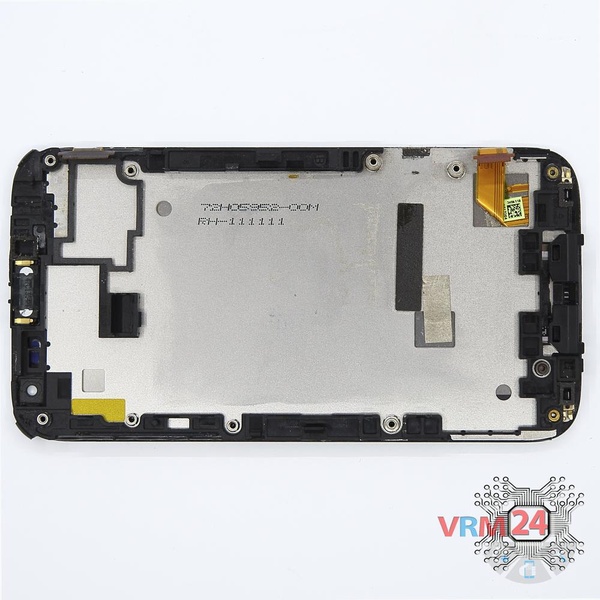

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту HTC Sensation XL от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #HTC #HTC Sensation XL

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей HTC Sensation XL — ХТС Сенсация ХЛ, выпущенных для рынков разных стран.
