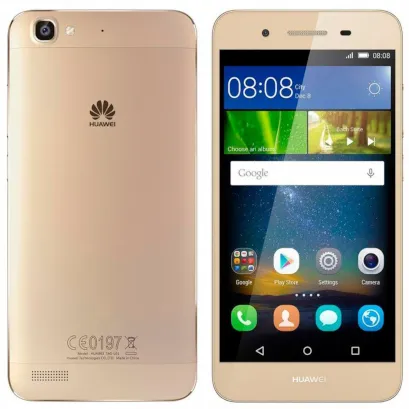

Huawei GR3
Huawei GR3
Сложность разборки:
Средняя
Время разборки:
6 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Huawei GR3 (Хуавей ГР3) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Huawei GR3, Шаг 1/1 Как разобрать Huawei GR3, Шаг 1/2

Шаг 1.

При помощи инструмента ключ открываем слоты сим и флэш карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Huawei GR3, Шаг 2/1 Как разобрать Huawei GR3, Шаг 2/2

Шаг 2.

Отсоединяем крышку в верхней части скрывающую болты фиксирующие заднюю крышку.

Как разобрать Huawei GR3, Шаг 3/1 Как разобрать Huawei GR3, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов в верхней части.

Как разобрать Huawei GR3, Шаг 4/1 Как разобрать Huawei GR3, Шаг 4/2

Шаг 4.

Открываем заднюю крышку.

Как разобрать Huawei GR3, Шаг 5/1 Как разобрать Huawei GR3, Шаг 5/2 Как разобрать Huawei GR3, Шаг 5/3

Шаг 5.

Отсоединяем коннектор аккумуляторной батареи на печатной плате.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Huawei GR3, Шаг 6/1 Как разобрать Huawei GR3, Шаг 6/2

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта на нижнем блоке.

Как разобрать Huawei GR3, Шаг 7/1 Как разобрать Huawei GR3, Шаг 7/2

Шаг 7.

Отсоединяем нижний блок с динамиком.

Как разобрать Huawei GR3, Шаг 8/1 Как разобрать Huawei GR3, Шаг 8/2

Шаг 8.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Huawei GR3, Шаг 9/1 Как разобрать Huawei GR3, Шаг 9/2 Как разобрать Huawei GR3, Шаг 9/3

Шаг 9.

Отсоединяем коннектор на печатной плате и из фиксирующего отверстия в рамке модуля вынимаем вибромотор.

Как разобрать Huawei GR3, Шаг 10/1 Как разобрать Huawei GR3, Шаг 10/2

Шаг 10.

При помощи отвертки (крестовая 1,5 мм) откручиваем 8 болтов на печатной плате.

Как разобрать Huawei GR3, Шаг 11/1 Как разобрать Huawei GR3, Шаг 11/2

Шаг 11.

Снимаем печатную плату.

Как разобрать Huawei GR3, Шаг 12/1 Как разобрать Huawei GR3, Шаг 12/2

Шаг 12.

Из фиксирующего отверстия в рамке модуля вынимаем динамик.

Как разобрать Huawei GR3, Шаг 13/1 Как разобрать Huawei GR3, Шаг 13/2 Как разобрать Huawei GR3, Шаг 13/3

Шаг 13.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Huawei GR3 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Huawei #Huawei GR3
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Huawei GR3 — Хуавей ГР3, выпущенных для рынков разных стран.
