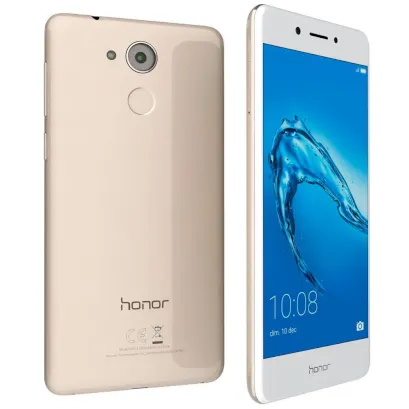

Разборка/Ремонт мобильного девайса Huawei Honor 6C (Хуавей Хонор 6С) с описанием каждого шага и необходимого набора инструментов.

8472

Просмотры

Нравится

—

Вопросы

Вадим Попов

Автор, Контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

Шаг 1.

Откручиваем винты

При помощи отвертки (шестигранная Т4) откручиваем 2 болта фиксирующих заднюю крышку.

Шаг 2.

Вынимаем Лоток карт

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Шаг 3.

Открываем заднюю крышку

Открываем заднюю крышку.

Шаг 4.

Отсоединяем фиксатор

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта и снимаем планку фиксирующую коннекторы.

Шаг 5.

Отсоединяем коннектор аккумуляторной батареи

Отсоединяем коннектор аккумуляторной батареи.

⚠ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Шаг 6.

Открываем заднюю крышку

Отсоединяем коннектор шлейфа датчика отпечатка пальцев на печатной плате и снимаем заднюю крышку.

Шаг 7.

Отсоединяем коаксиальный кабель

Отсоединяем коннекторы на печатных платах и вынимаем коаксиальный кабель.

Шаг 8.

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта на нижнем блоке.

Шаг 9.

Отсоединяем динамик

Отсоединяем нижний блок с динамиком.

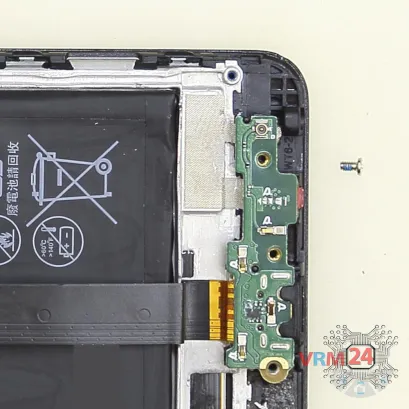

Шаг 10.

Откручиваем винт

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на нижней плате.

Шаг 11.

Отсоединяем субплату

Отсоединяем коннектор межплатного шлейфа на основной плате и вынимаем межплатный шлейф с нижней печатной платой.

Шаг 12.

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта в верхней части.

Шаг 13.

Отсоединяем антенну

Отсоединяем верхнюю панель с антеннами.

Шаг 14.

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на основной печатной плате.

Шаг 15.

Отсоединяем коннекторы

Отсоединяем коннекторы на печатной плате.

Шаг 16.

Отсоединяем печатную плату

Снимаем печатную плату.

Шаг 17.

Отсоединяем коннектор аккумуляторной батареи

Отсоединяем аккумуляторную батарею.

⚠ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Шаг 18.

Отсоединяем вибромотор

Из фиксирующего отверстия в рамке модуля вынимаем вибромотор.

Шаг 19.

Отсоединяем слуховой динамик

Из фиксирующего отверстия в рамке модуля вынимаем динамик.

Шаг 20.

В рамке дисплейного модуля

Элементы на рамке модуля.

Евгений Кузьмин

Специалист сервисного центра

Разборка и ремонт имеют hard уровень сложности и занимают примерно 10 минут. Наша инструкция подходит для всех моделей Huawei Honor 6C or Хуавей Хонор 6С, выпущенных для рынков разных стран.
