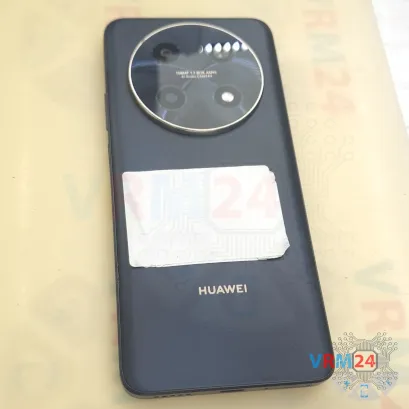

Разборка/Ремонт мобильного девайса Huawei Nova 12i (Хуавей Нова 12и) с описанием каждого шага и необходимого набора инструментов.

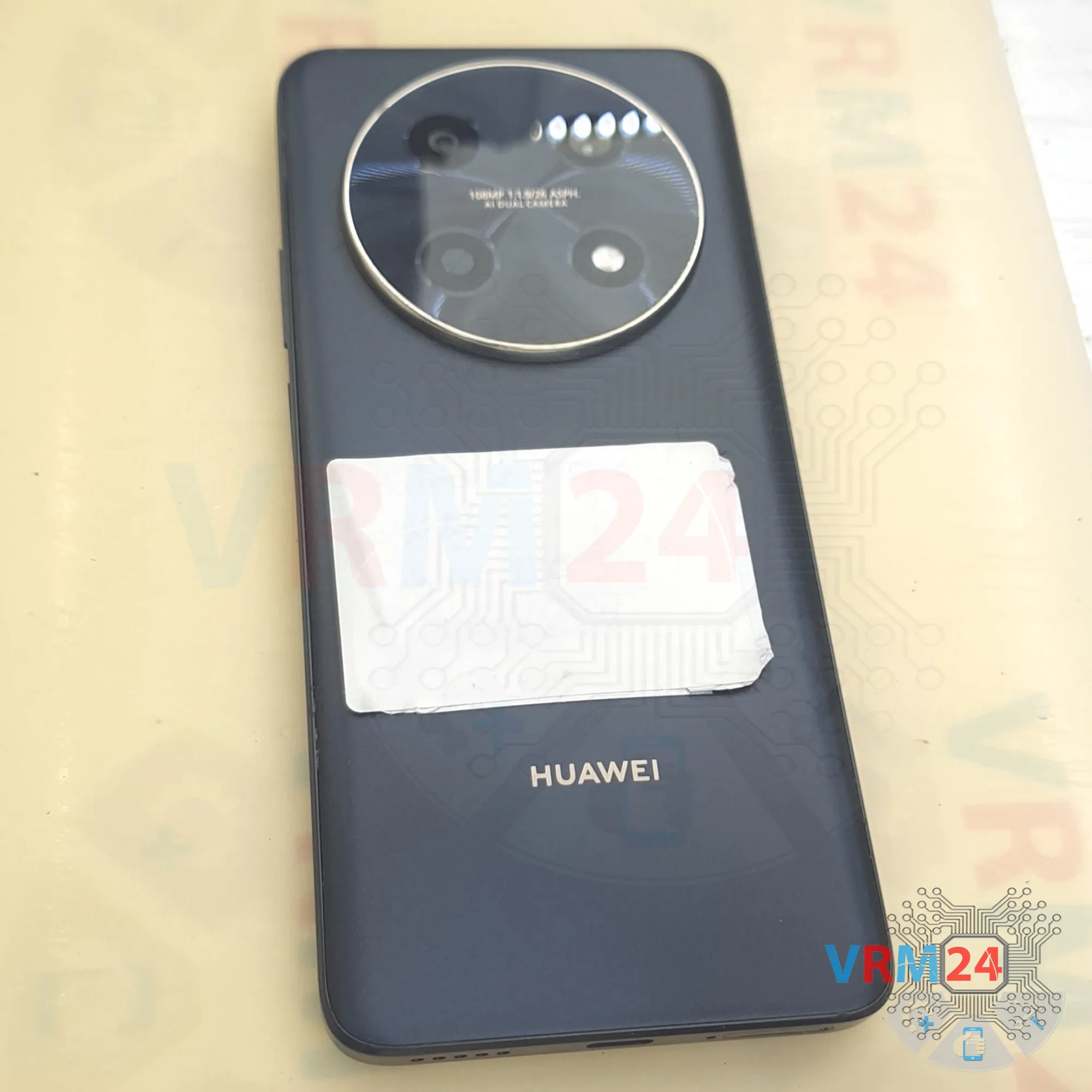

⚠️️ Перед разборкой не забудьте выключить телефон.

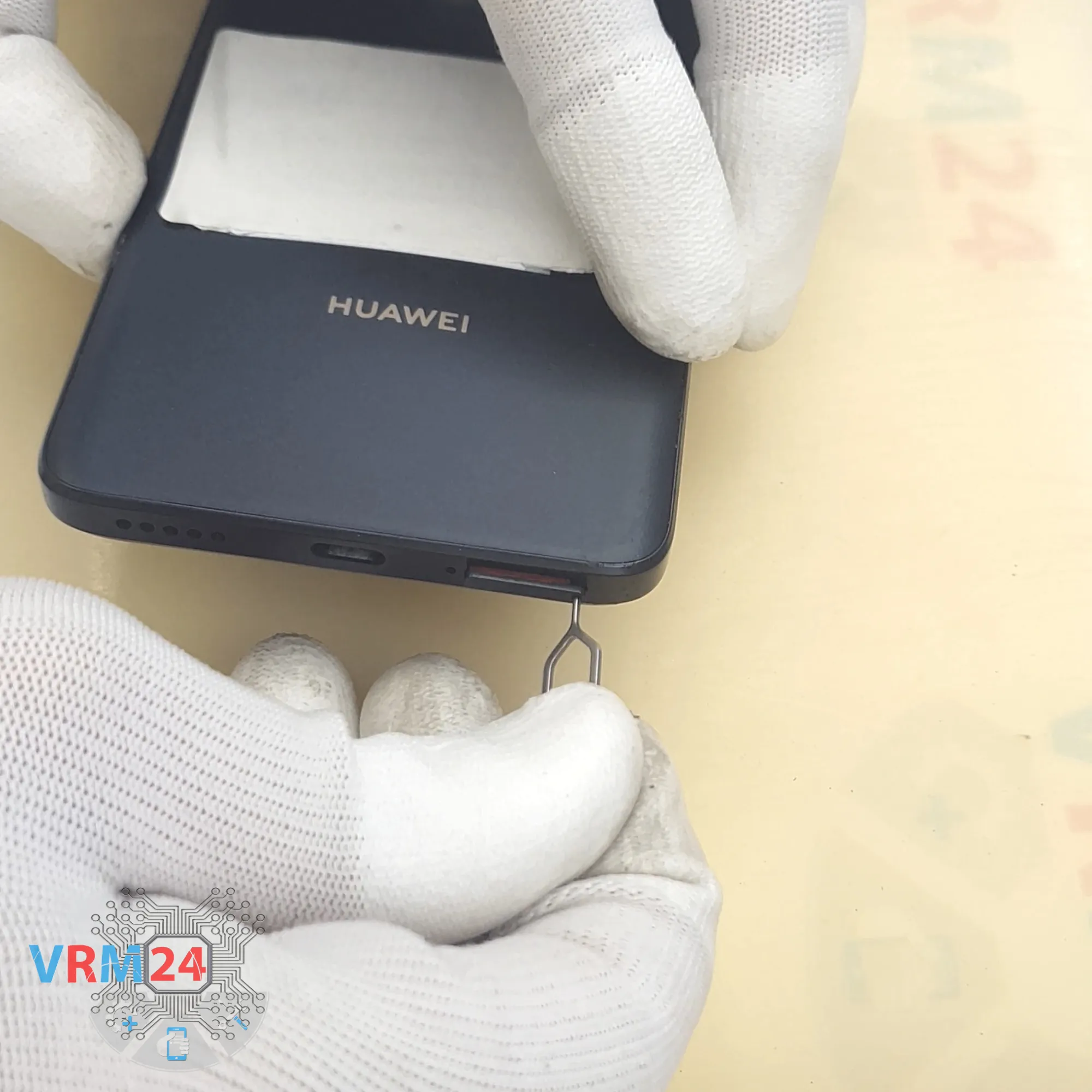

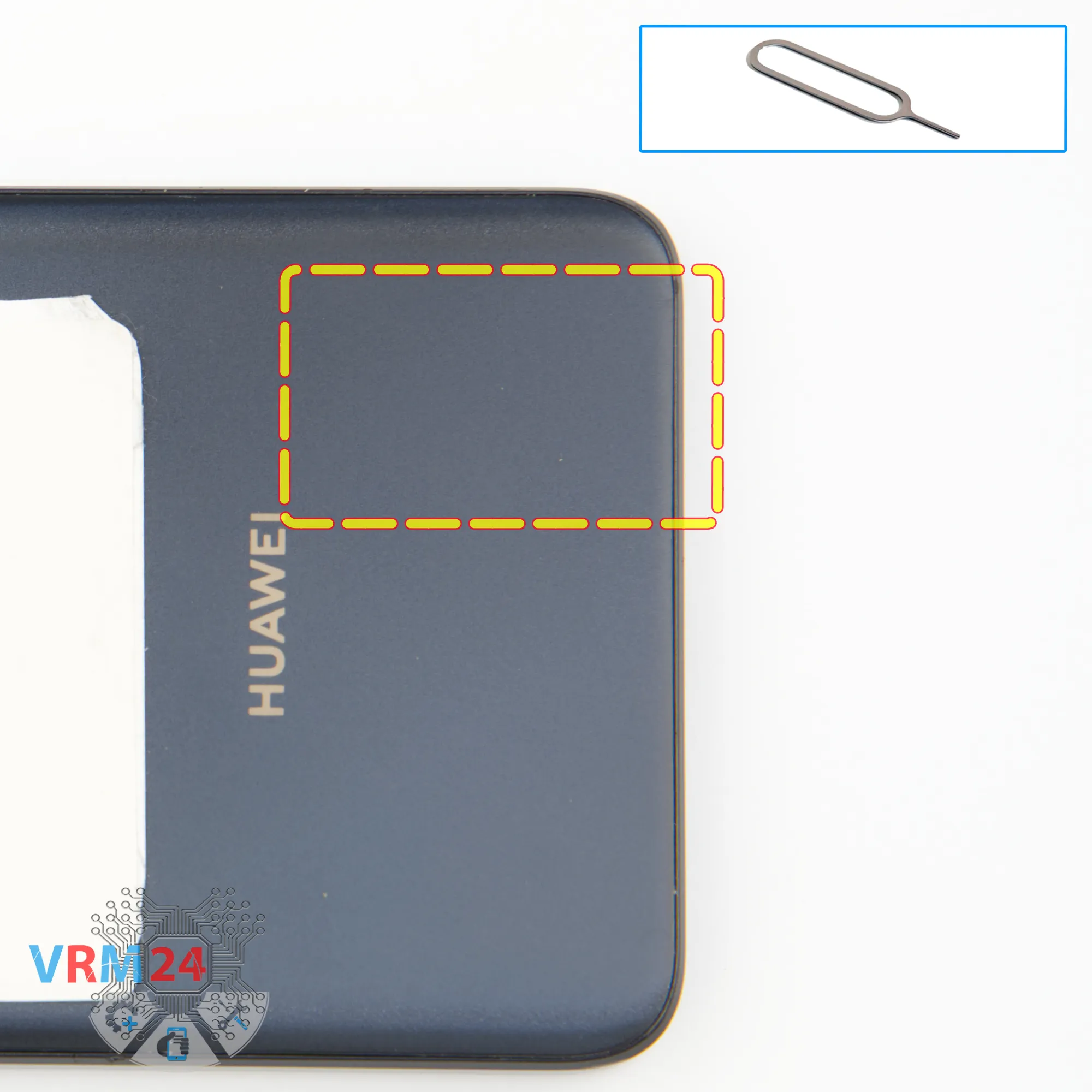

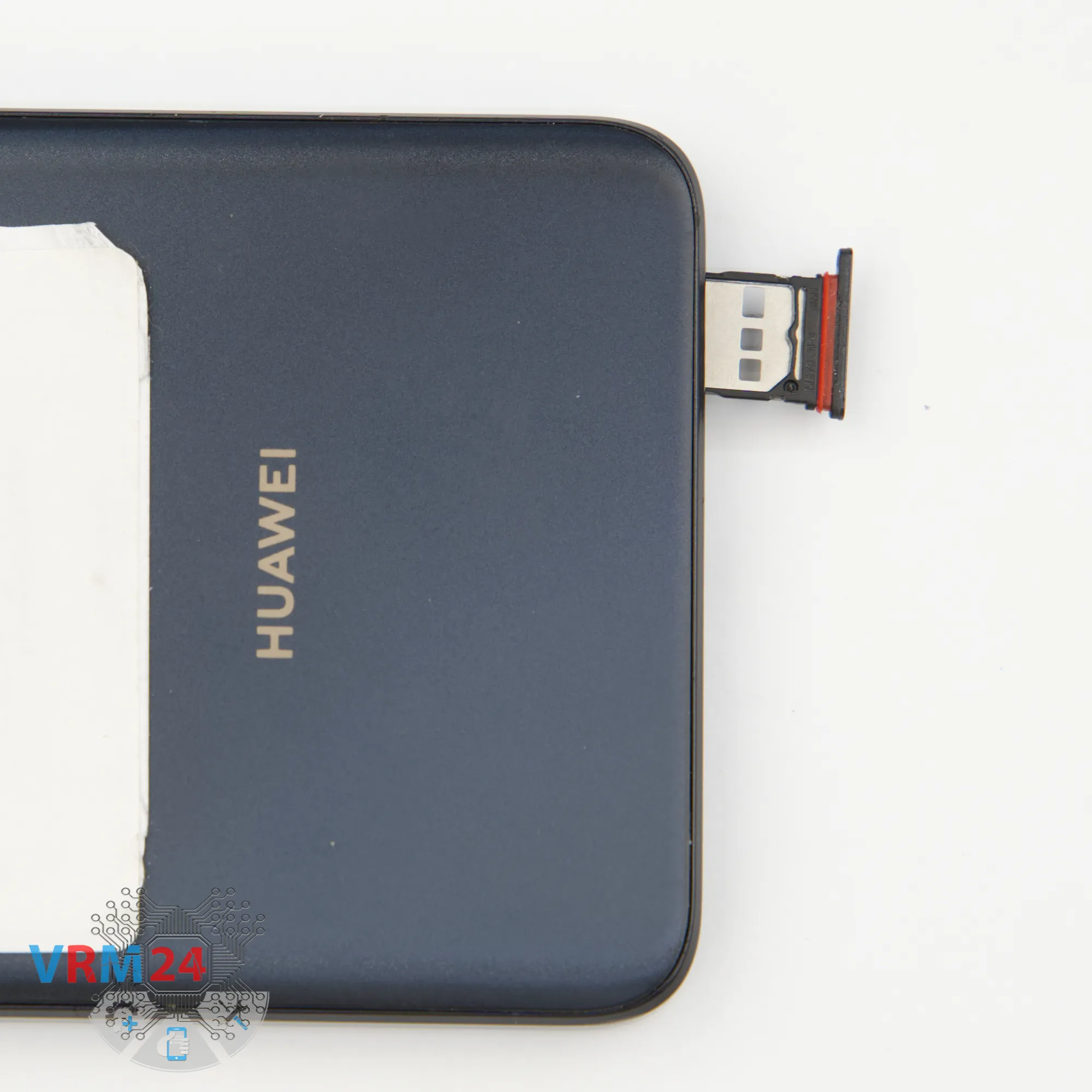

Сначала нужно извлечь лоток для SIM-карт.

Для этого используем специальный инструмент для извлечения SIM-карт.

Вставьте его в отверстие и аккуратно нажмите, чтобы вытолкнуть лоток.

Если лоток плохо выходит, можно воспользоваться пинцетом.

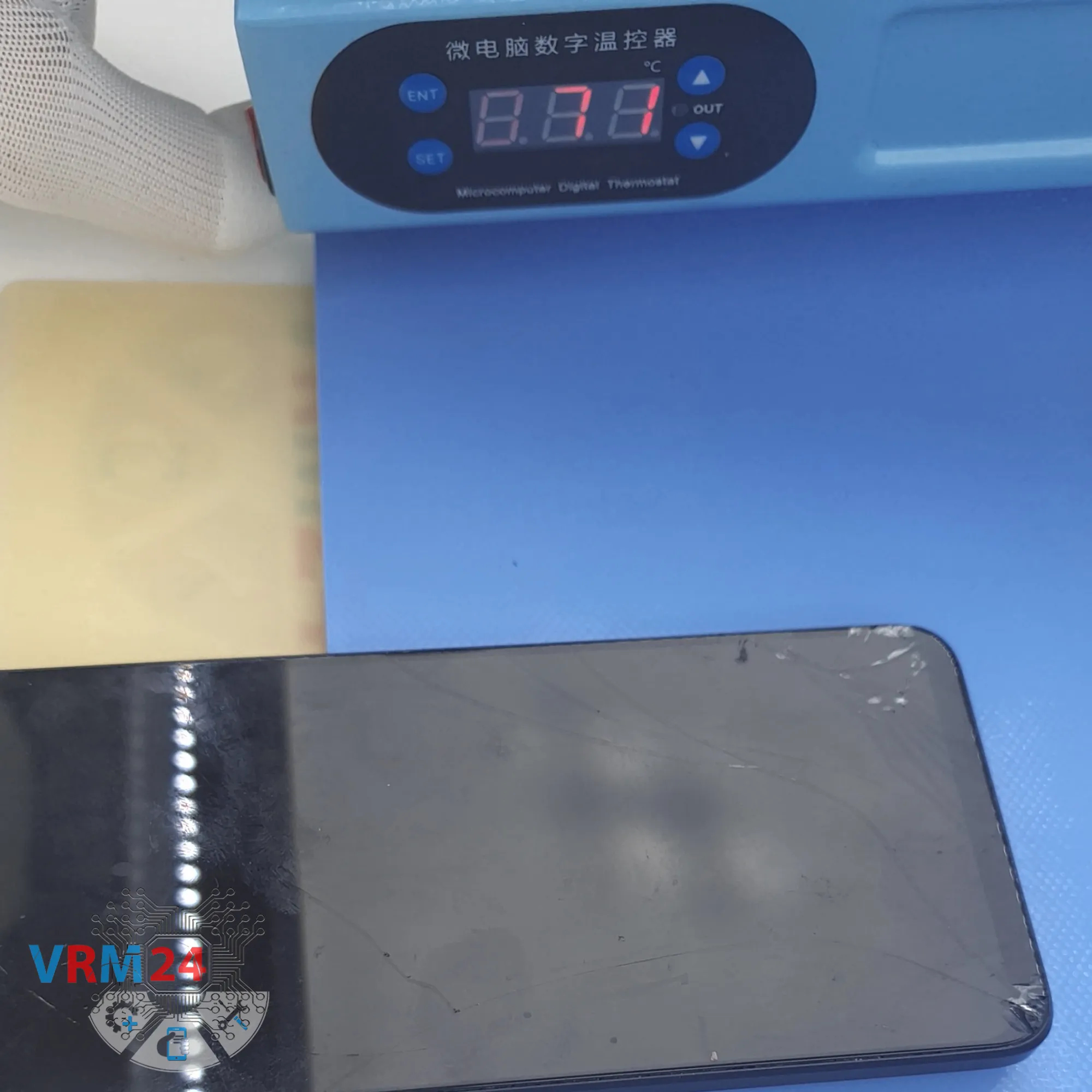

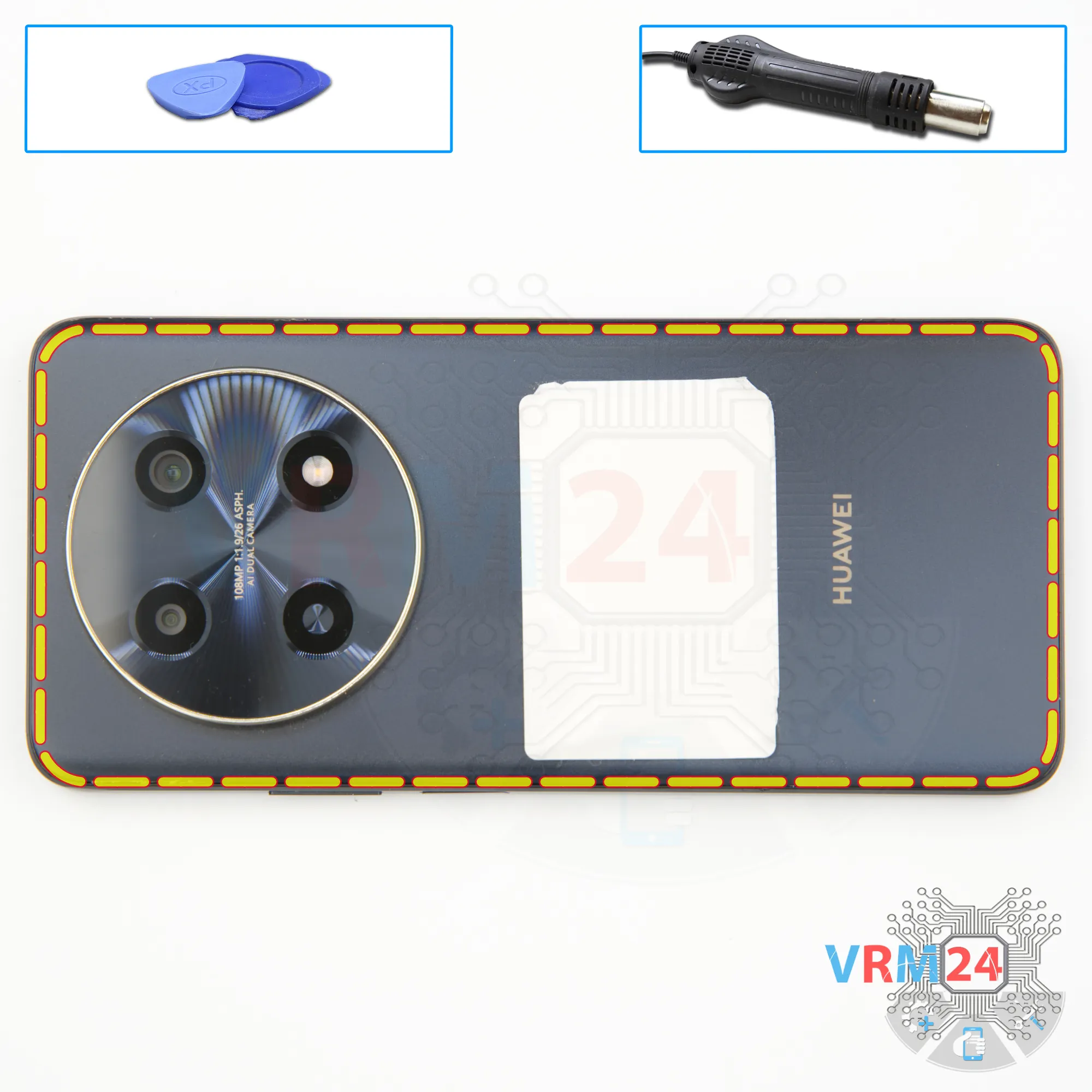

Далее необходимо нагреть заднюю крышку до приблизительно 70°C или 160°F.

Мы используем нагревательный коврик, но можно воспользоваться феном.

И через 5–7 минут можно переходить к отсоединению задней крышки.

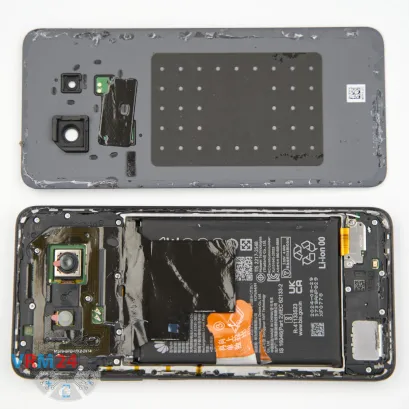

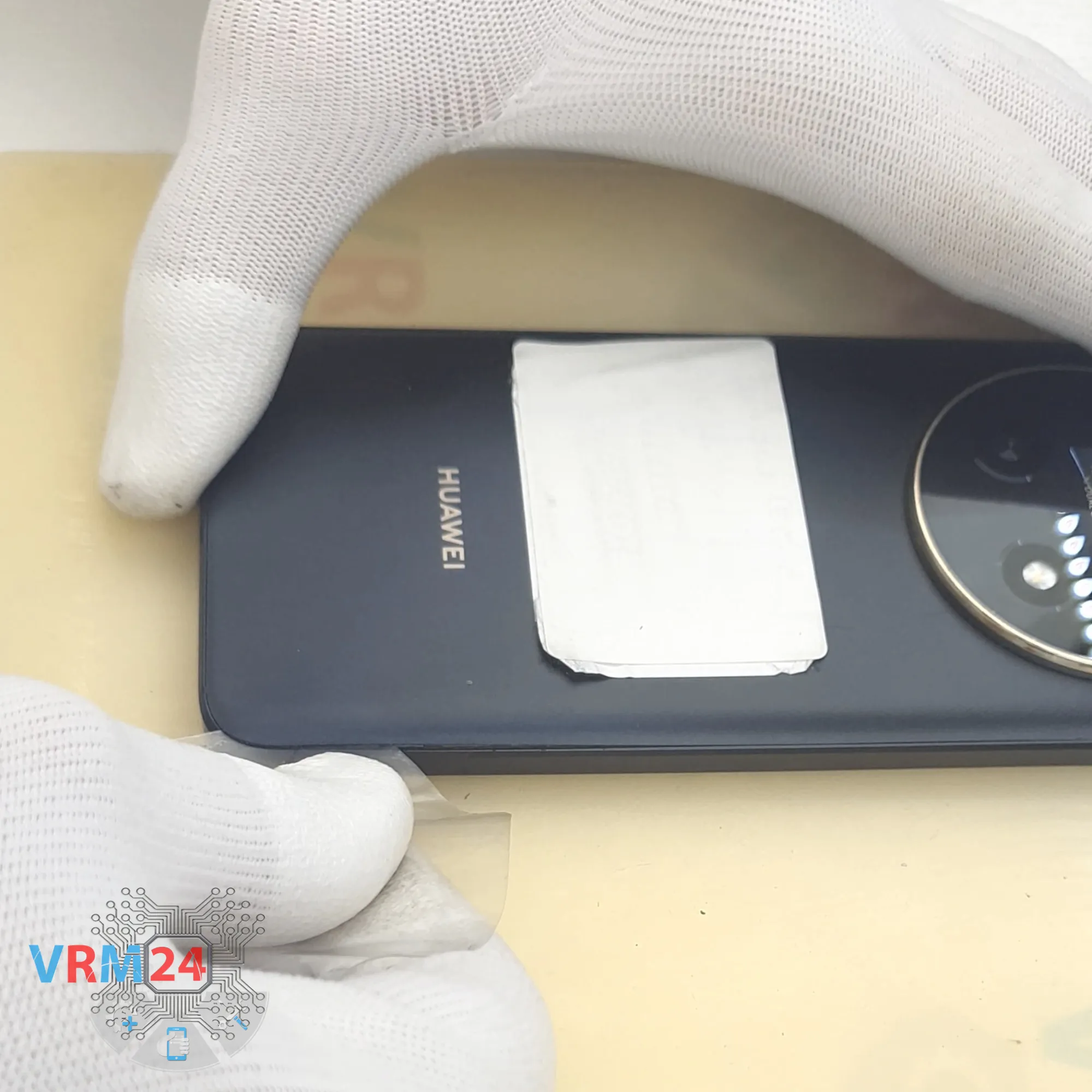

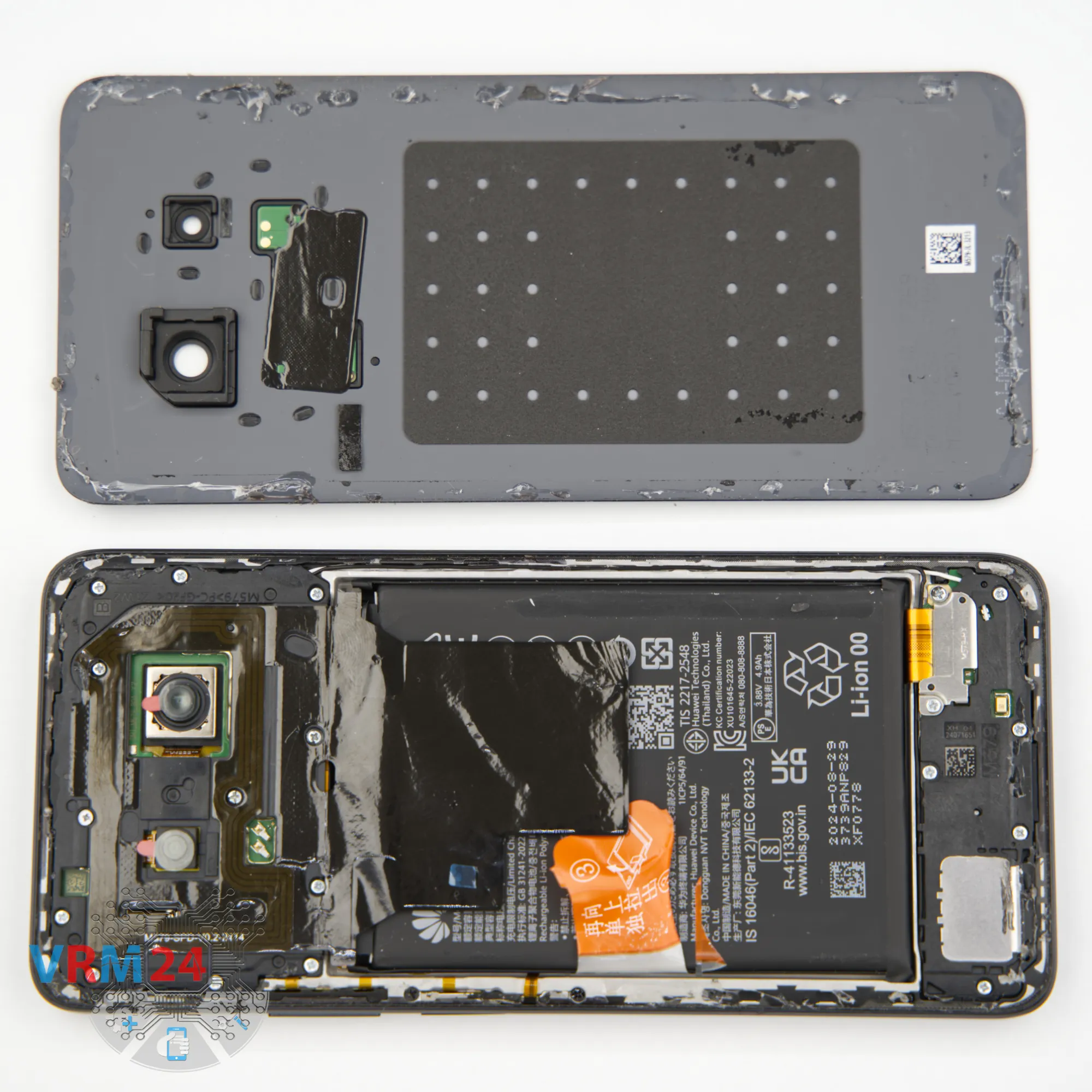

Чтобы отделить заднюю крышку, используем тонкую пластиковую пленку.

Аккуратно вставьте её в щель между крышкой и корпусом и медленно проведите вдоль края, разрезая клей.

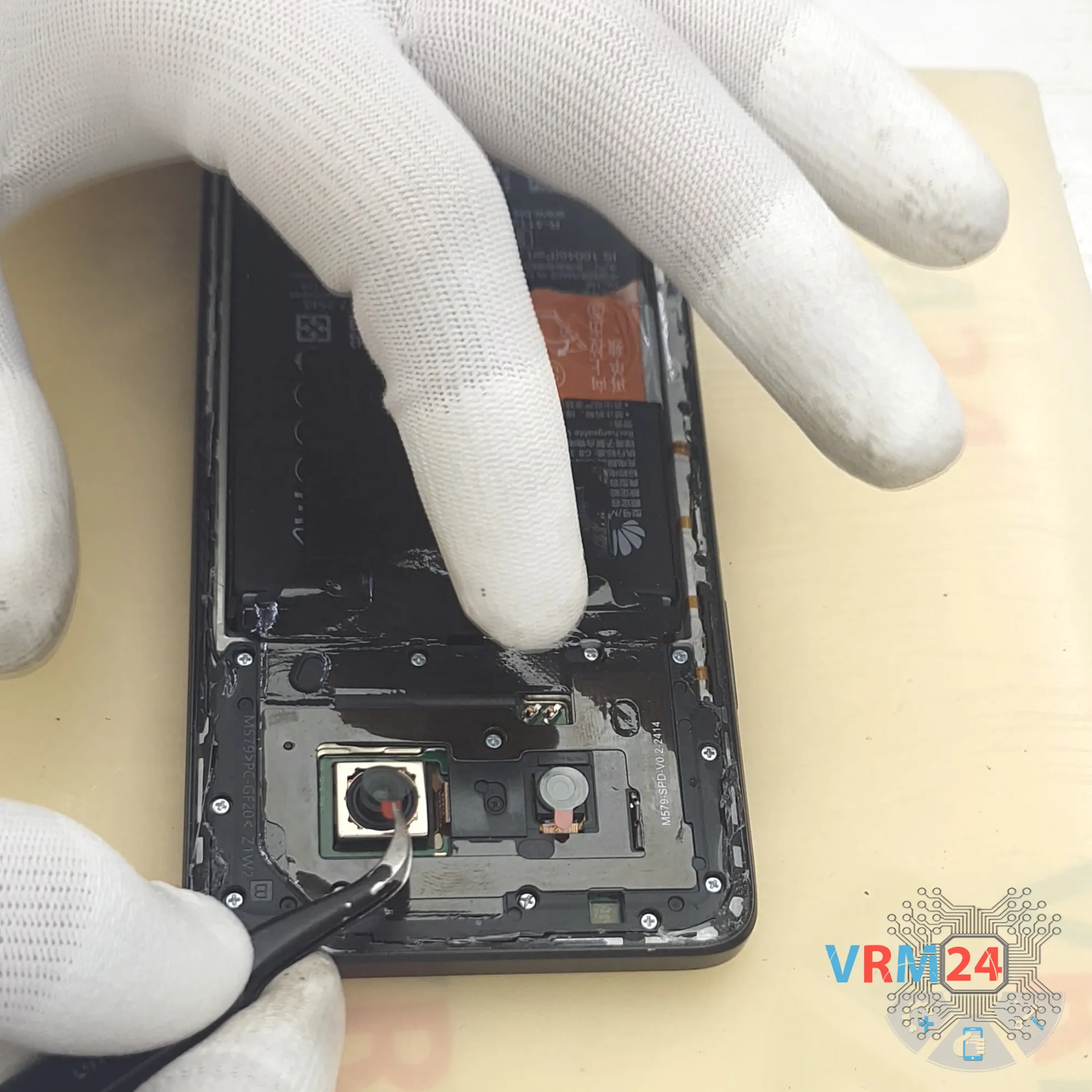

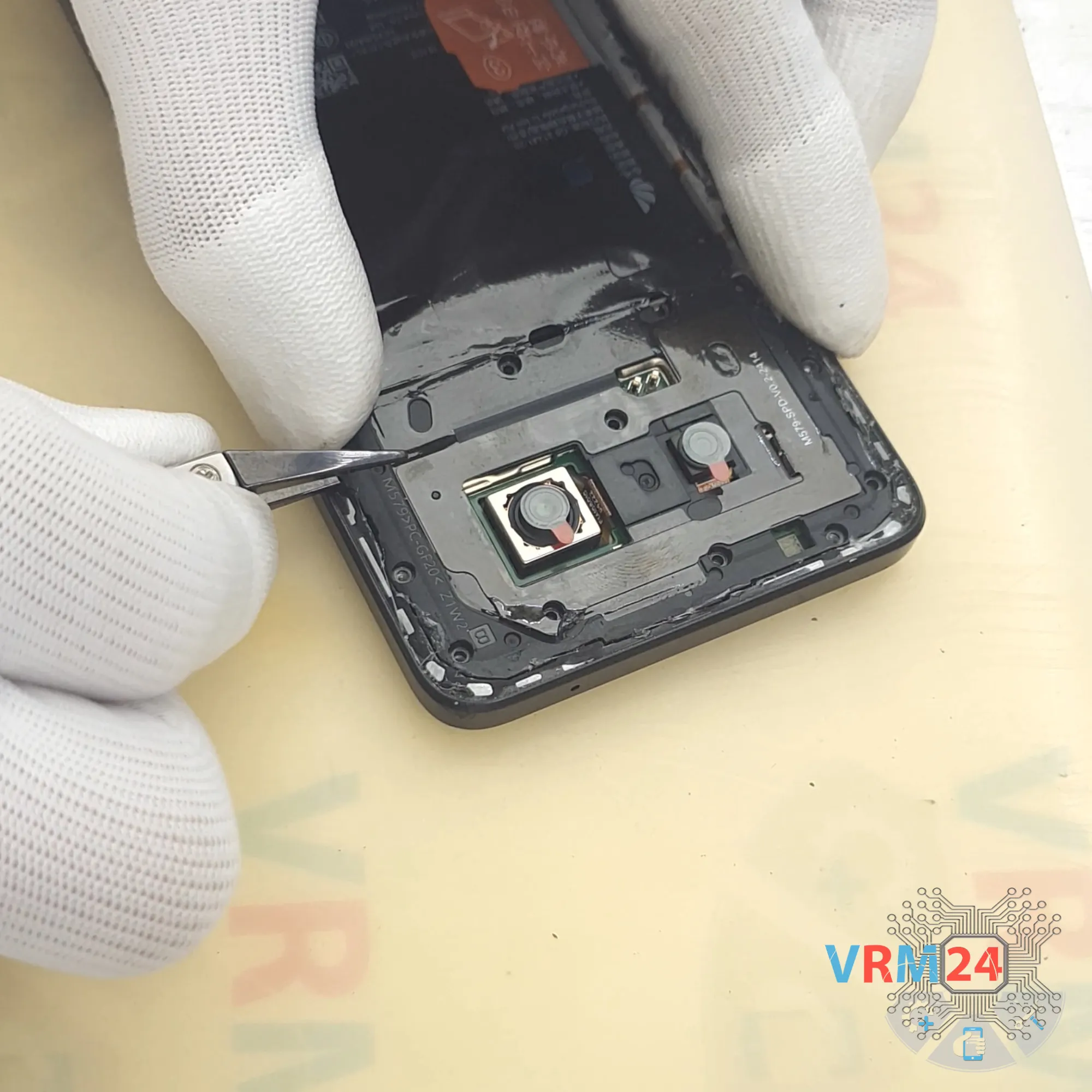

Теперь нужно закрыть линзы камер, чтобы внутрь не попала пыль.

Для этого мы используем специальную защитную пленку.

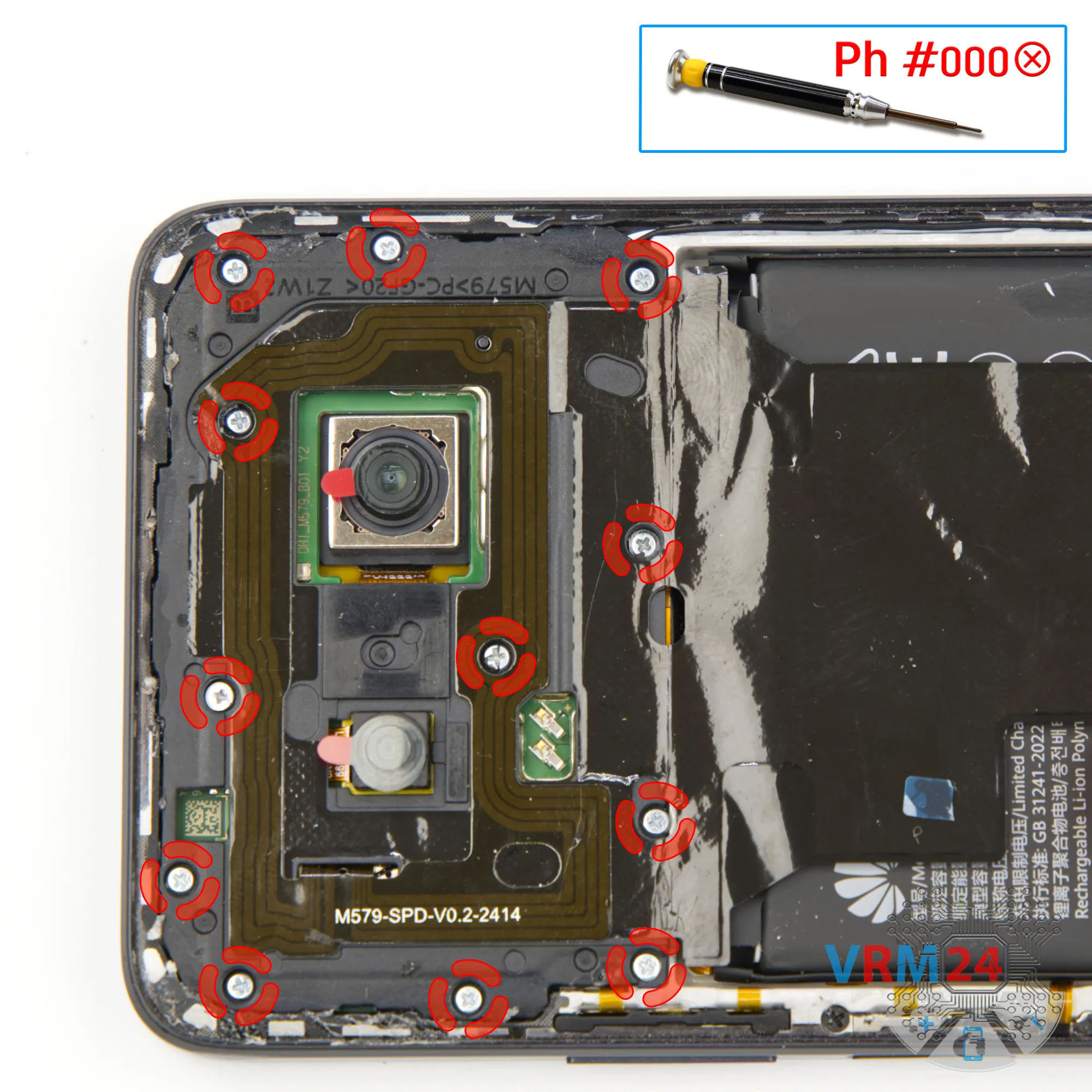

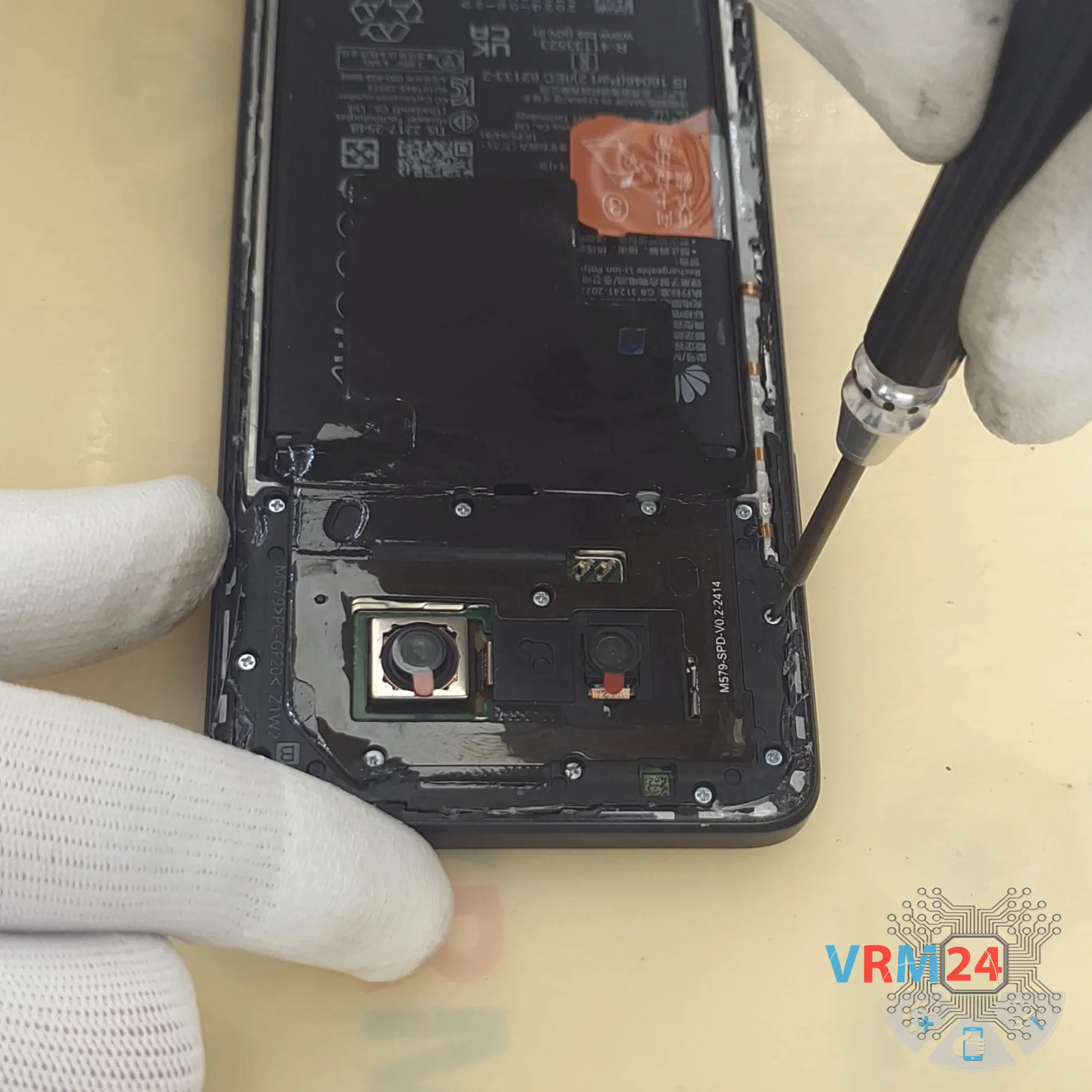

Линзы закрыты, теперь переходим к откручиванию винтов в верхней части.

Для этого используем крестовую отвертку 1.5 мм или #000.

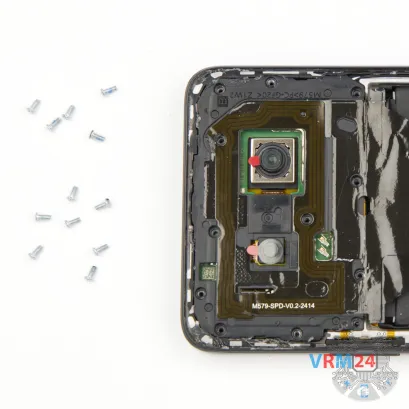

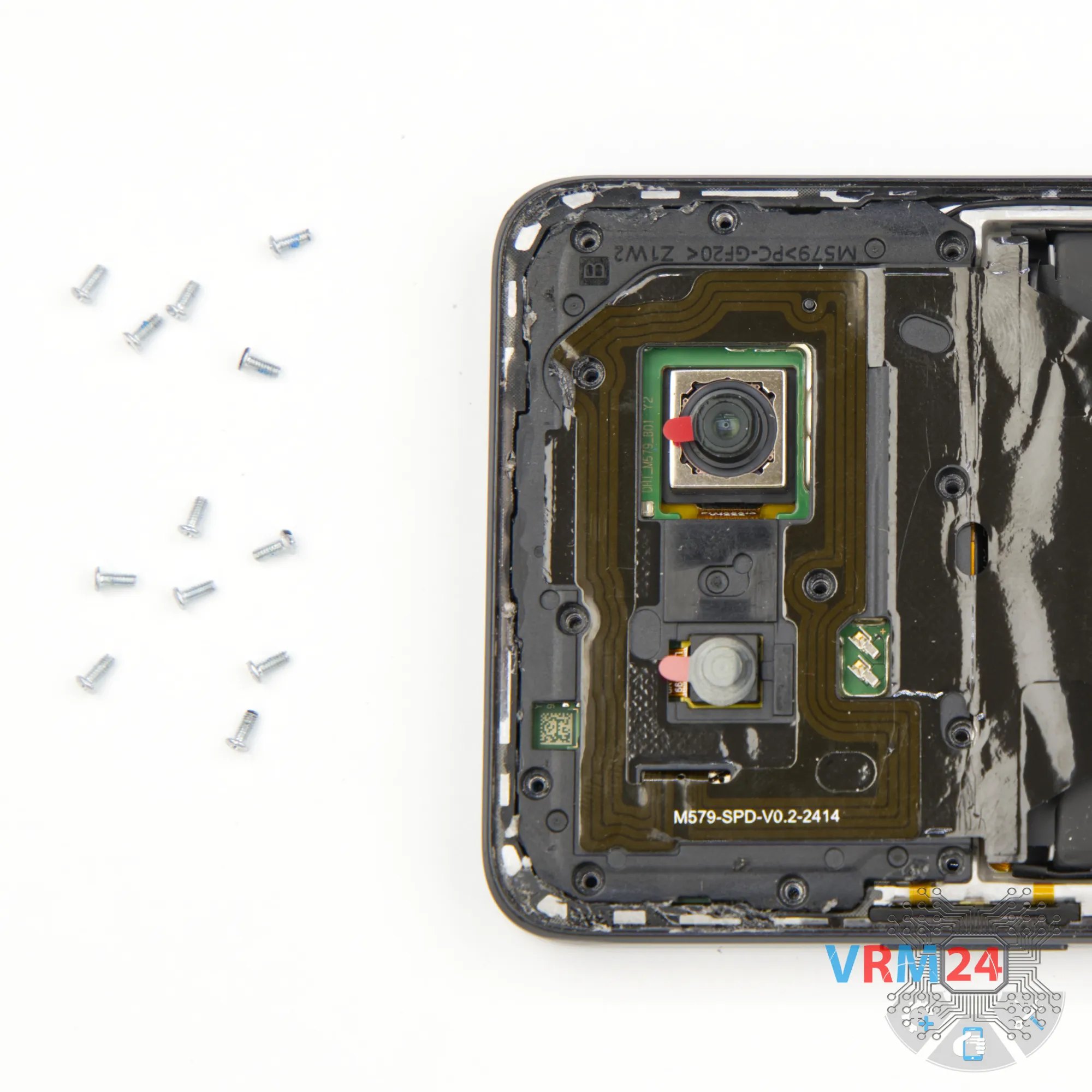

Осторожно выкручиваем винты и выкладываем их на отдельной поверхности.

Лучше всего размещать их в определённом порядке, чтобы не перепутать при сборке.

Иногда винты не подходят к другим отверстиям — поэтому важно помнить, откуда был выкручен каждый винт.

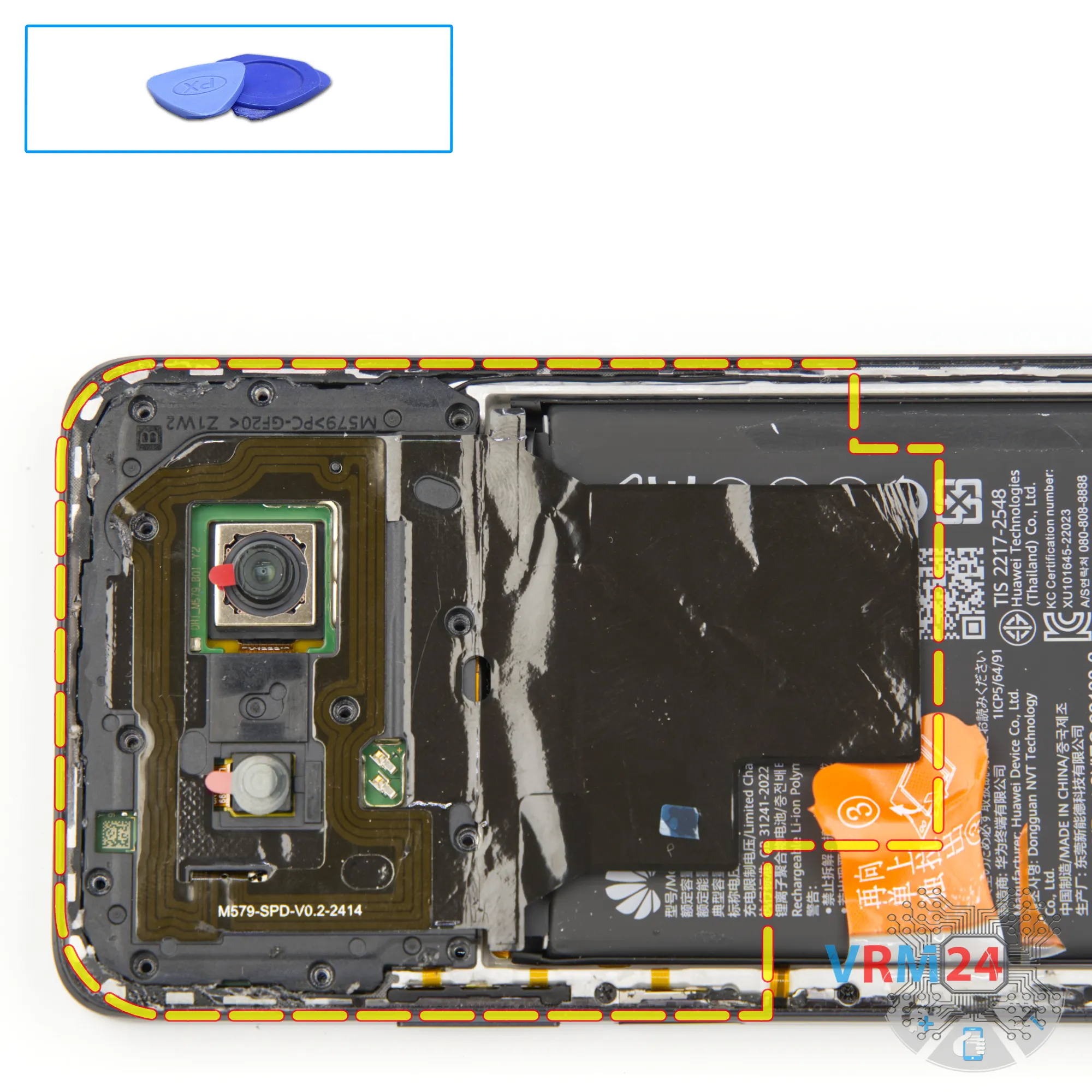

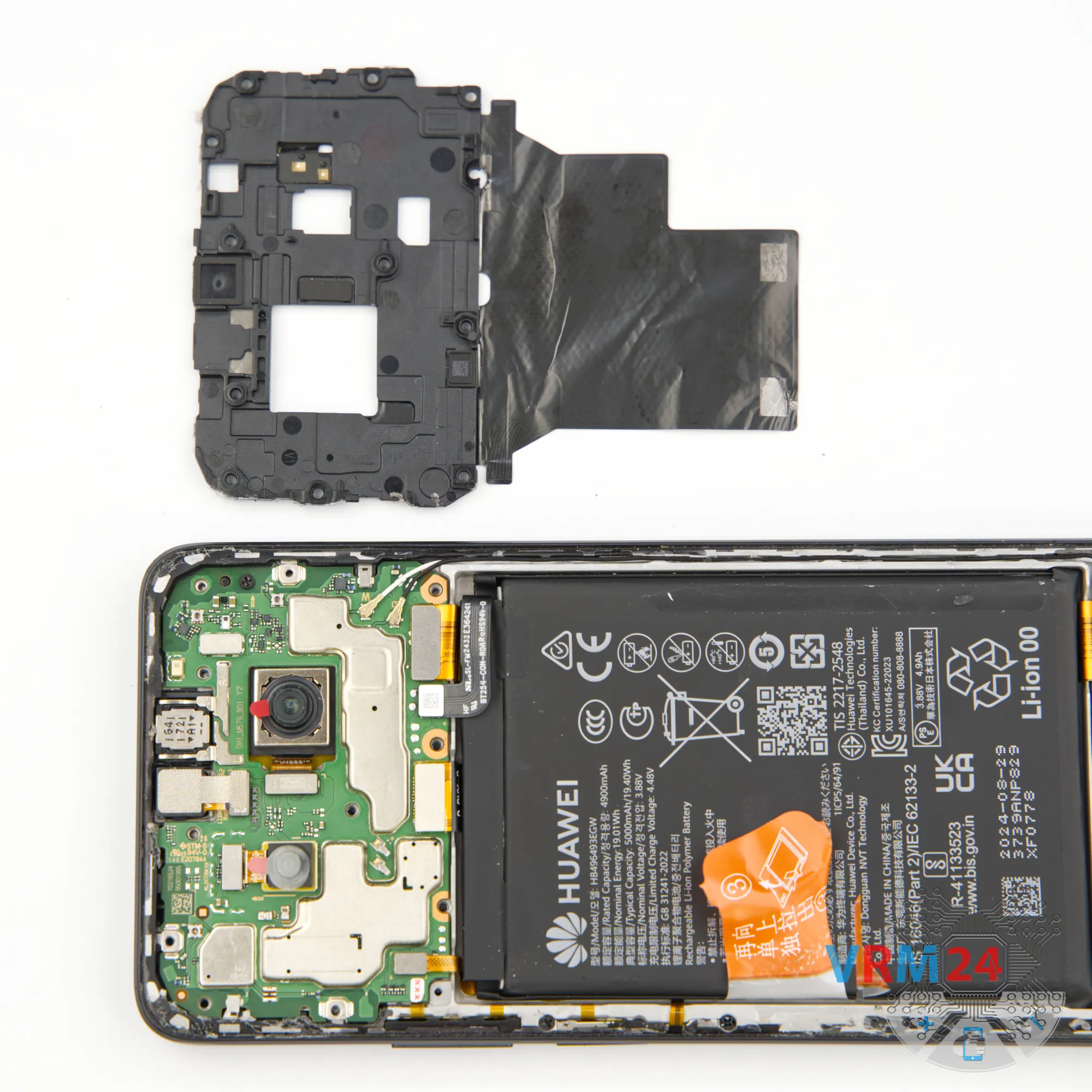

Теперь нужно снять верхнюю крышку. Используем неметаллический инструмент и аккуратно приподнимаем крышку.

Примечание:

Для таких моделей, как эта, с большим количеством мелких отверстий, не рекомендуется использовать герметик при обратной установке задней крышки.

Герметик может затекать в отверстия и затруднить последующую разборку.

Кроме того, он может прилипнуть к различным компонентам внутри телефона.

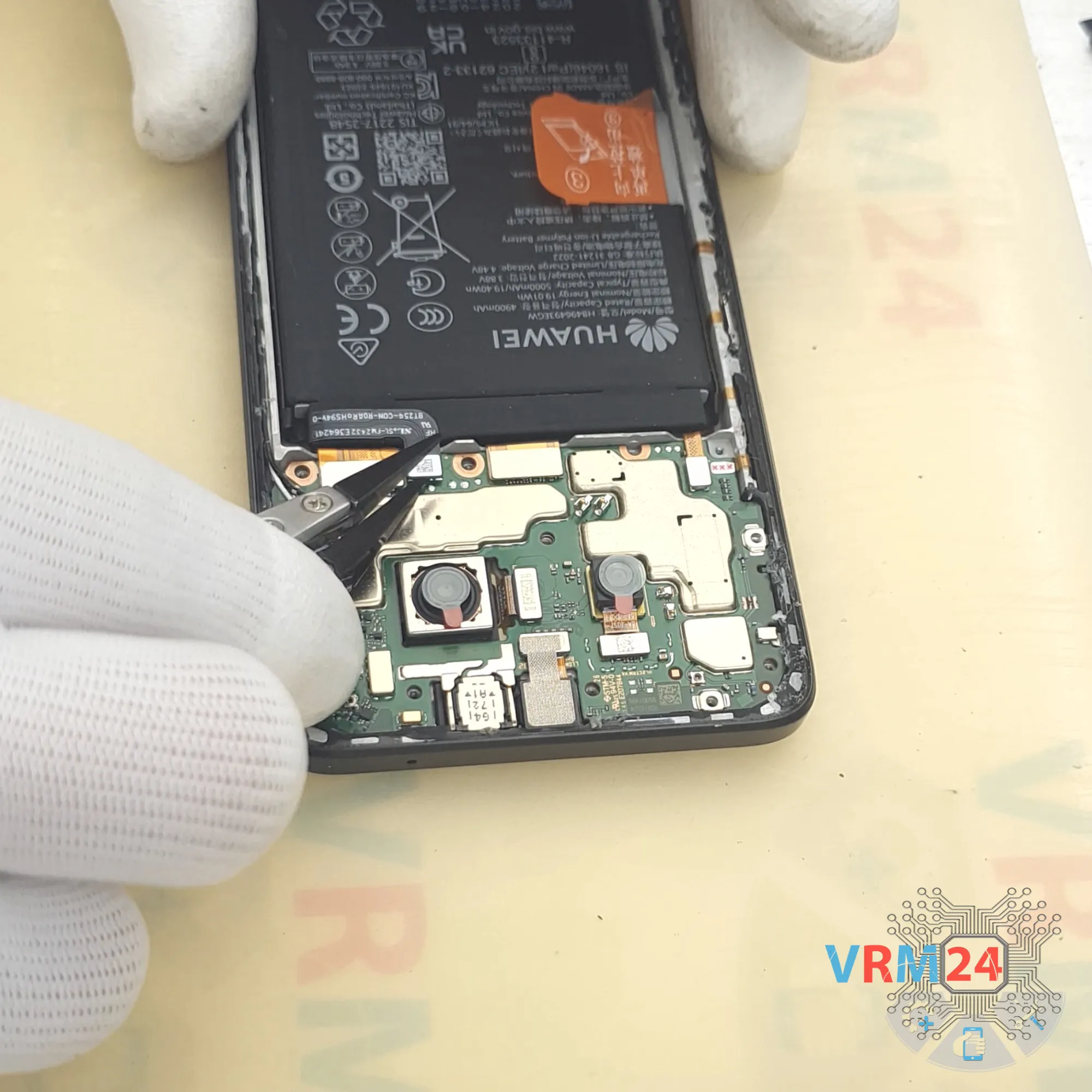

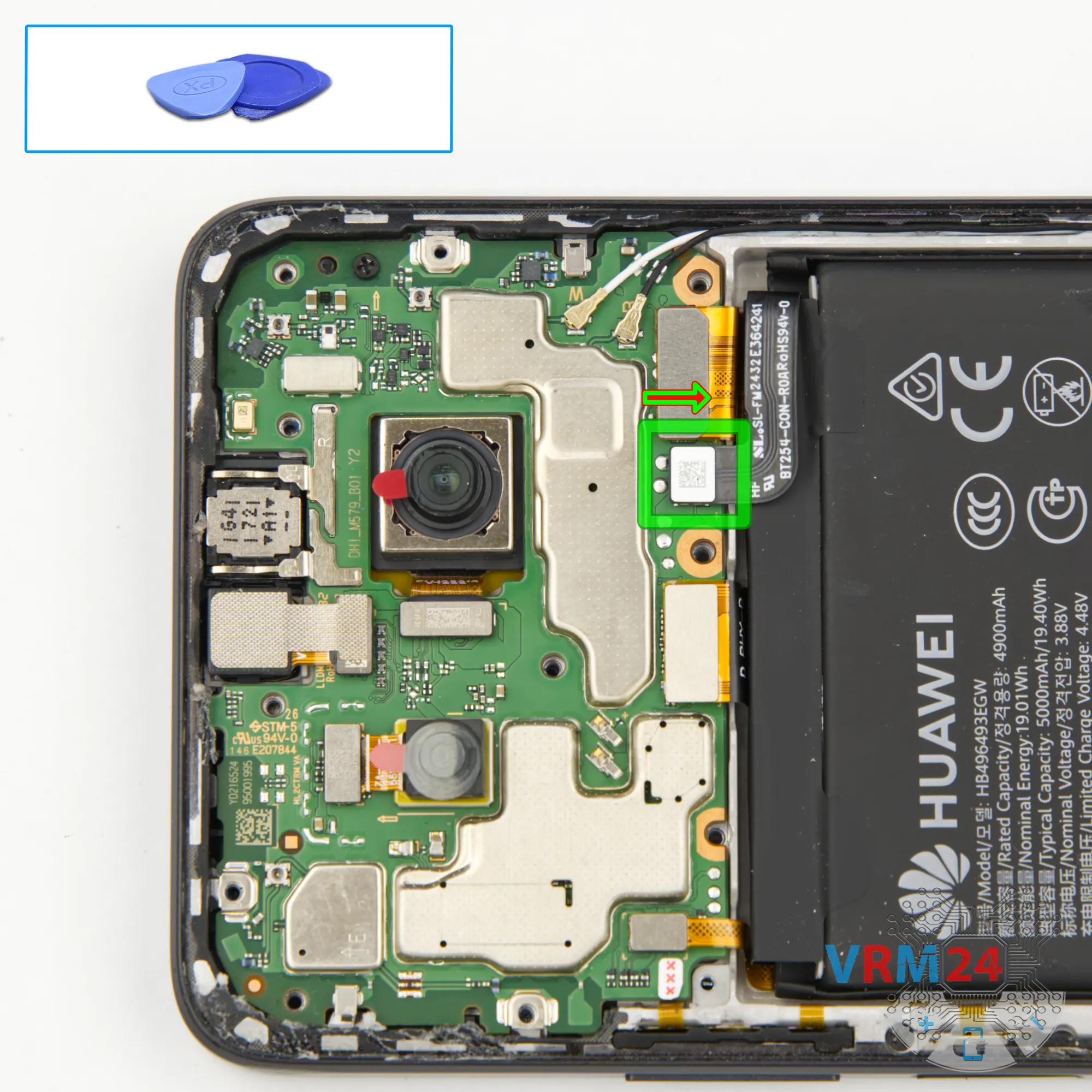

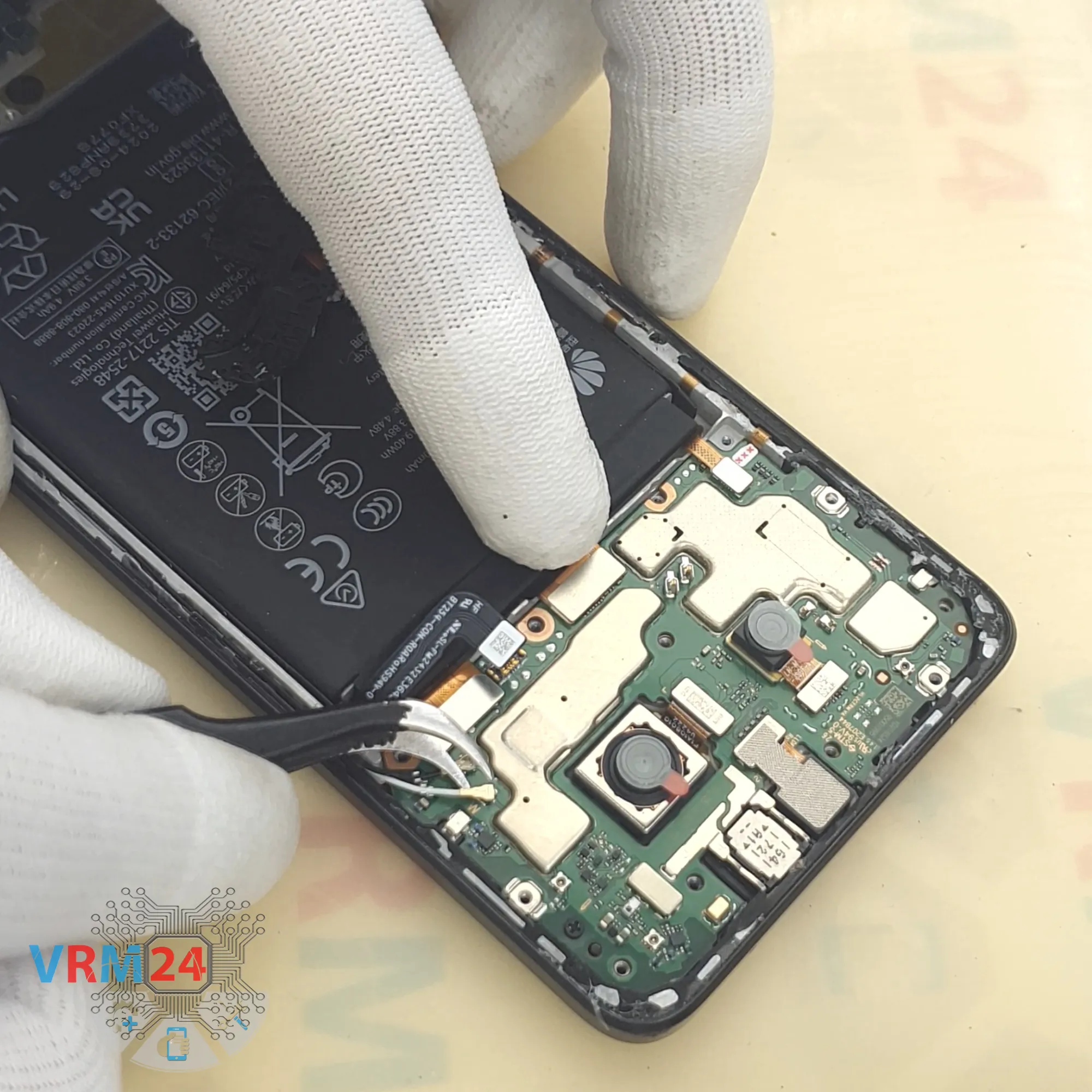

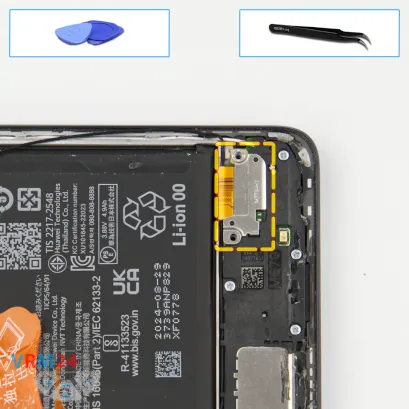

Теперь отсоединяем разъём аккумулятора, используя неметаллический инструмент.

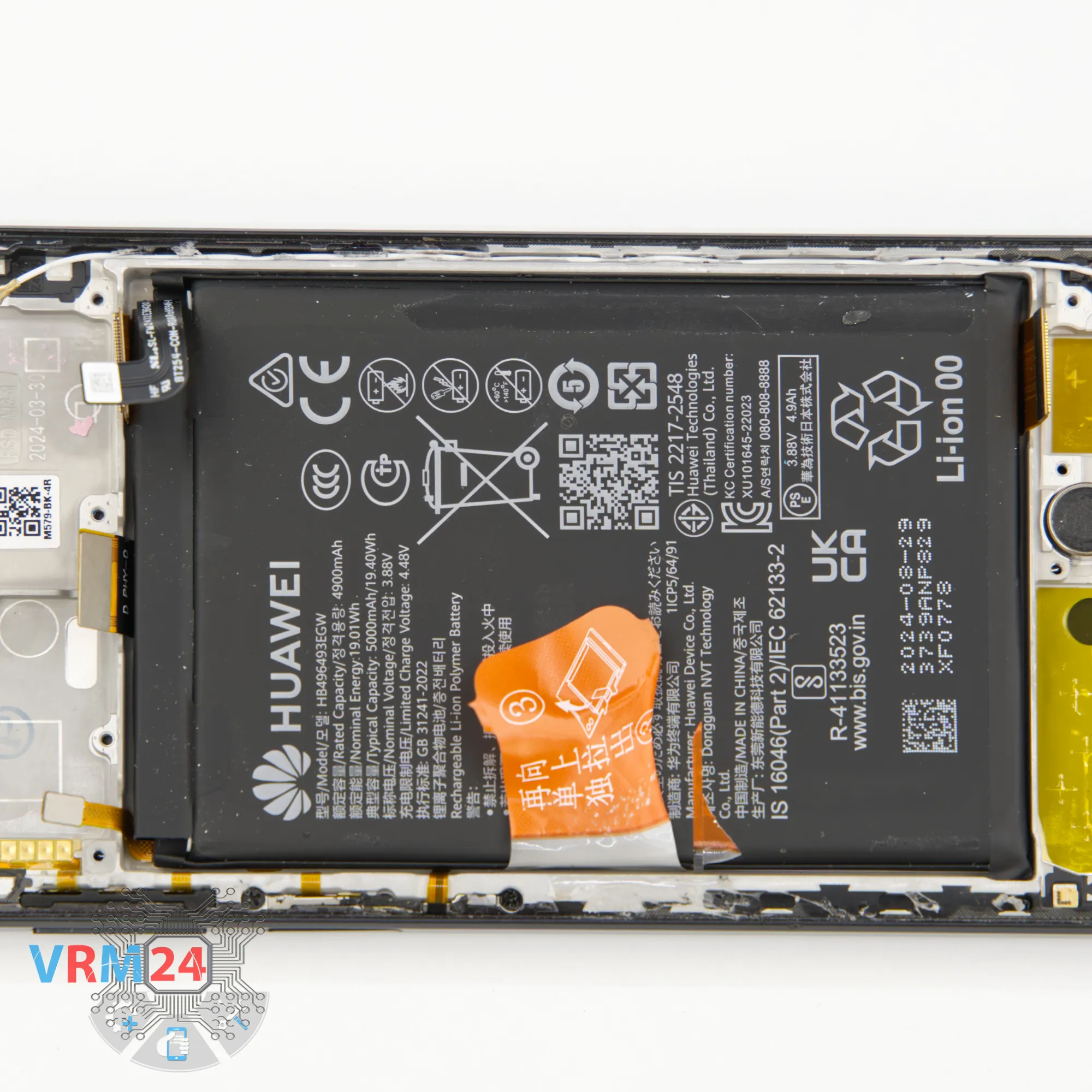

ℹ️️ У модели Huawei Nova 12i установлен аккумулятор HB496493EGW ёмкостью 5000 мА·ч (перезаряжаемый аккумулятор).

Мы можем попробовать снять основную камеру, но по какой-то причине она не отсоединяется — поэтому, если понадобится, то можно вернуться к ней позже.

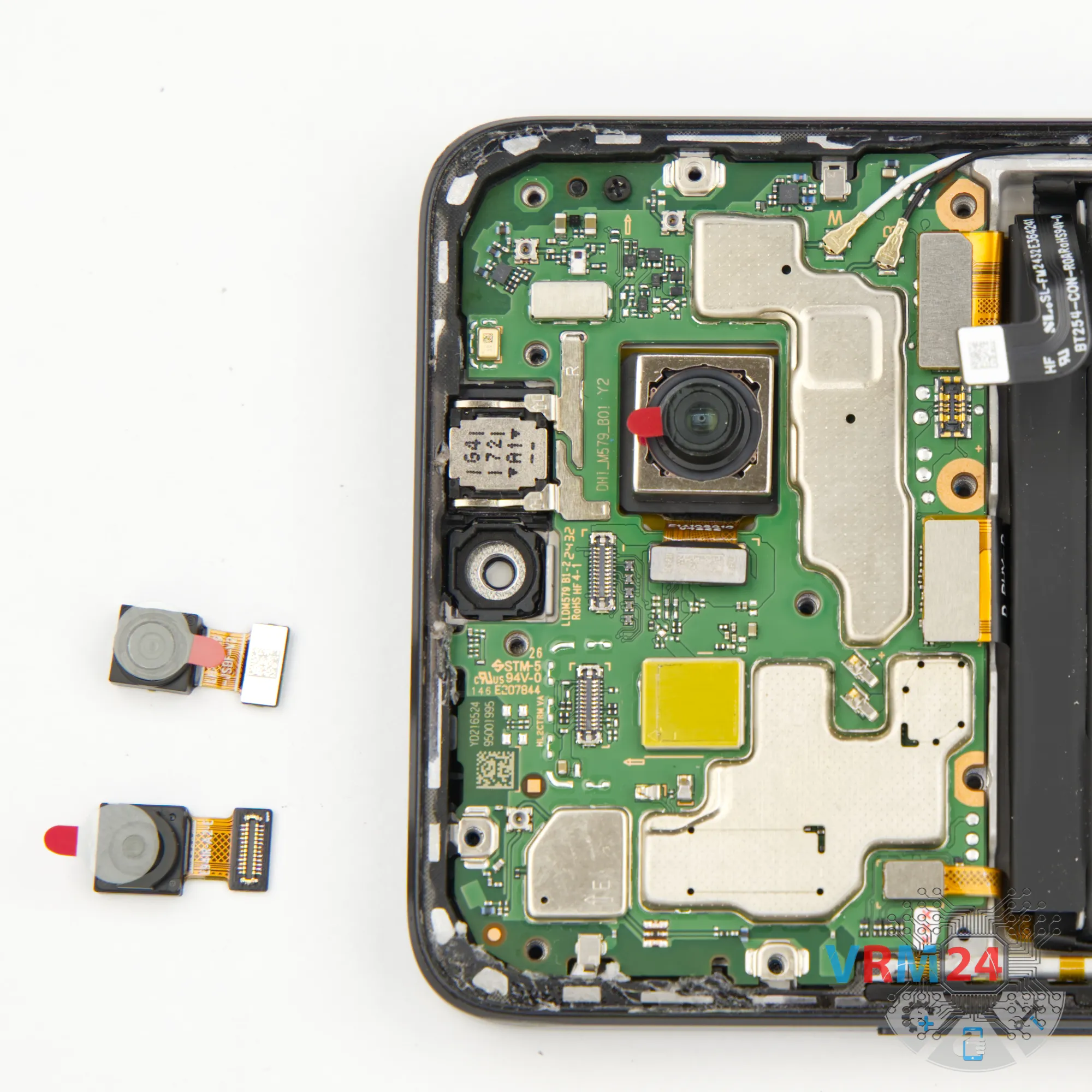

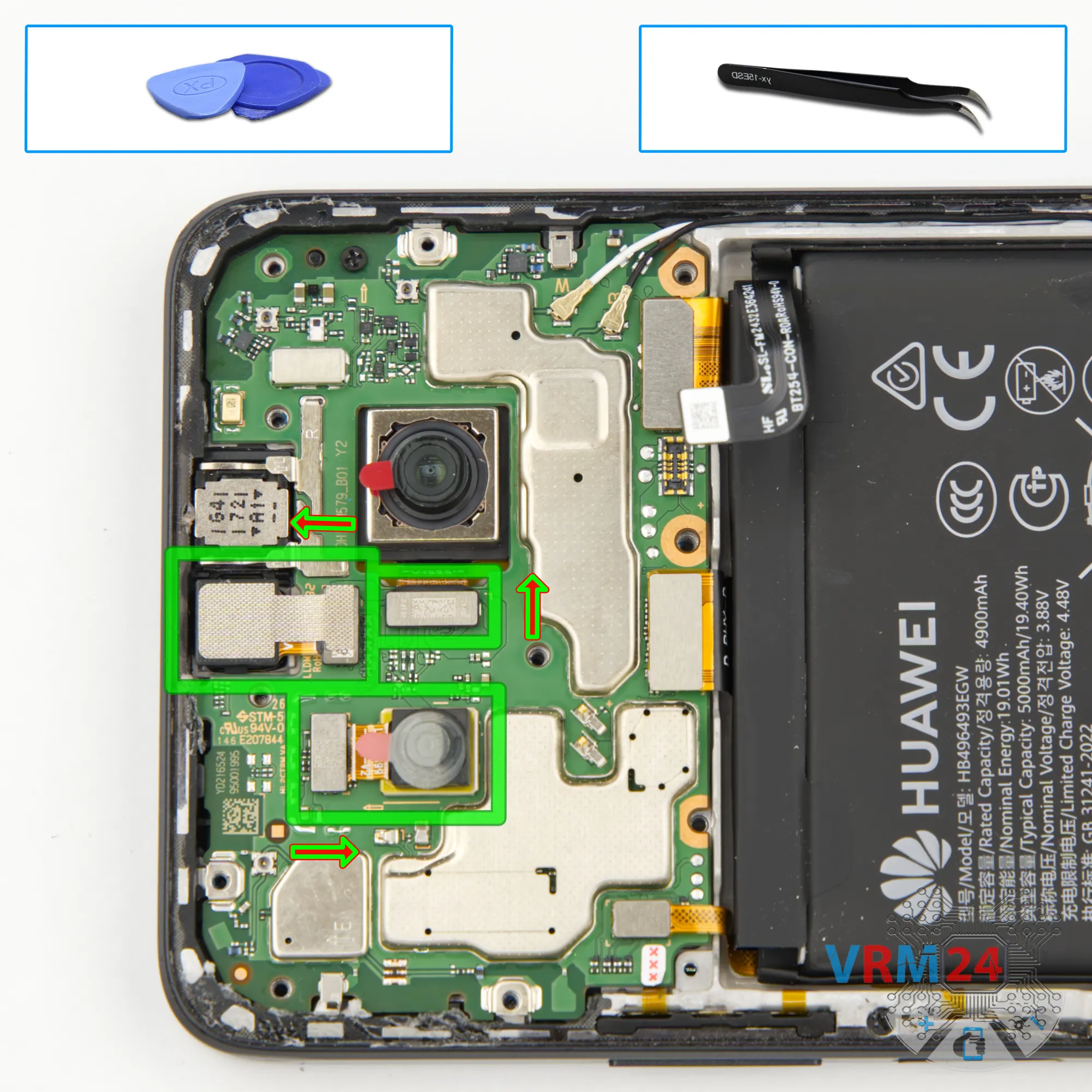

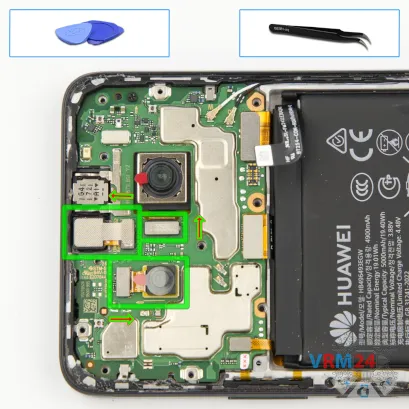

Далее отключаем небольшую тыльную камеру и аккуратно откладываем её в сторону.

Также снимаем фронтальную камеру и тоже откладываем её отдельно.

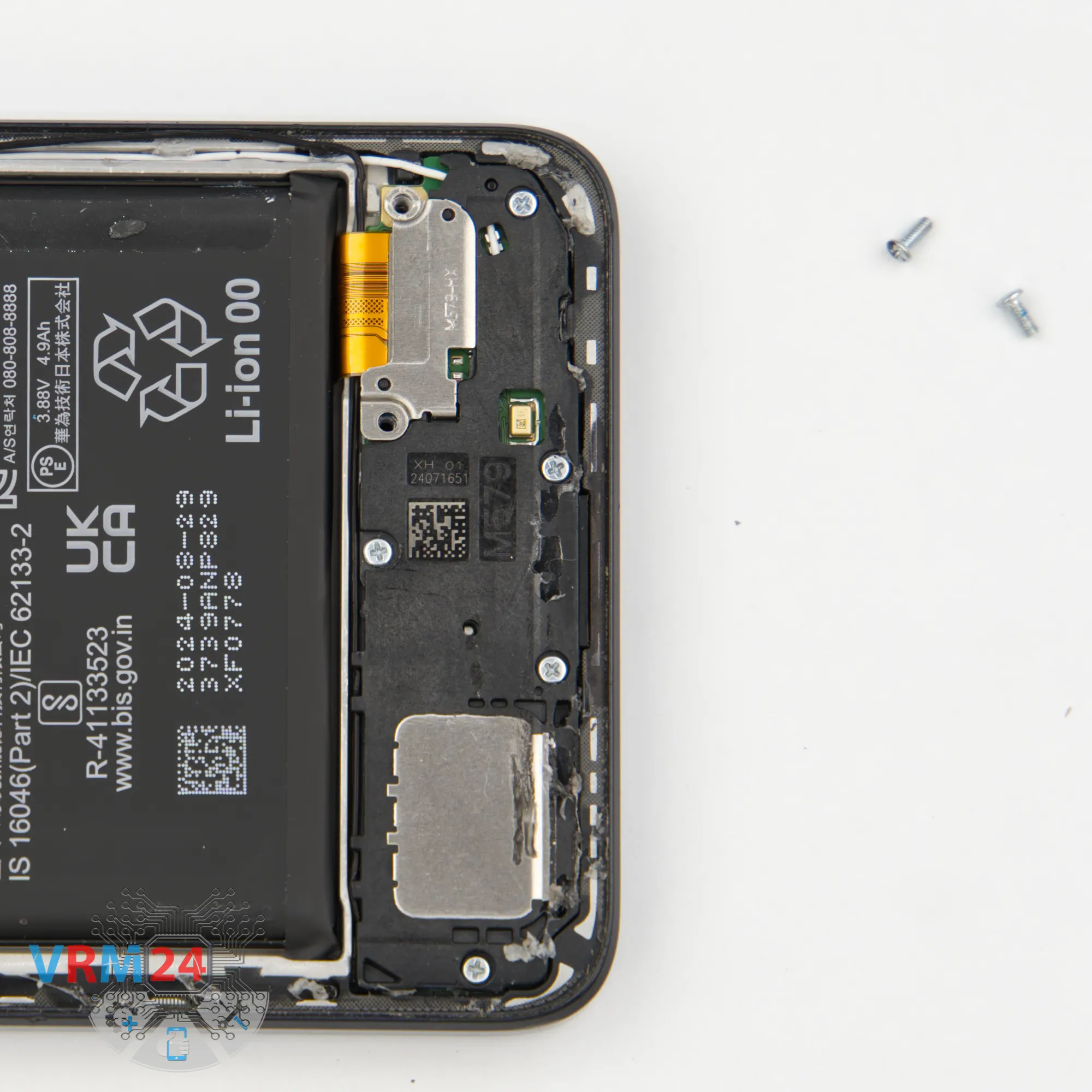

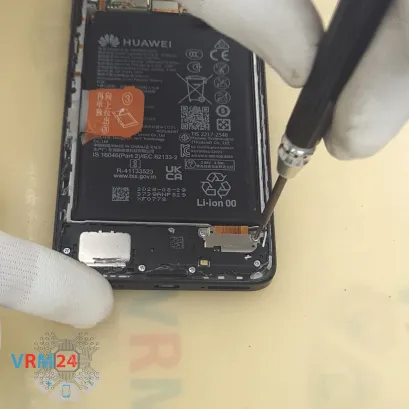

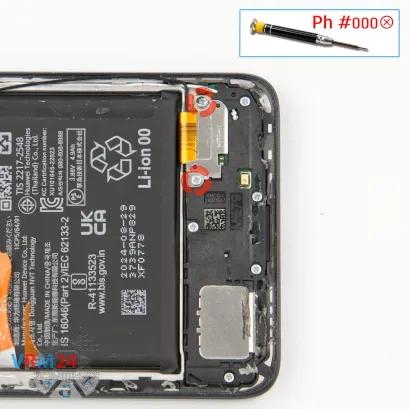

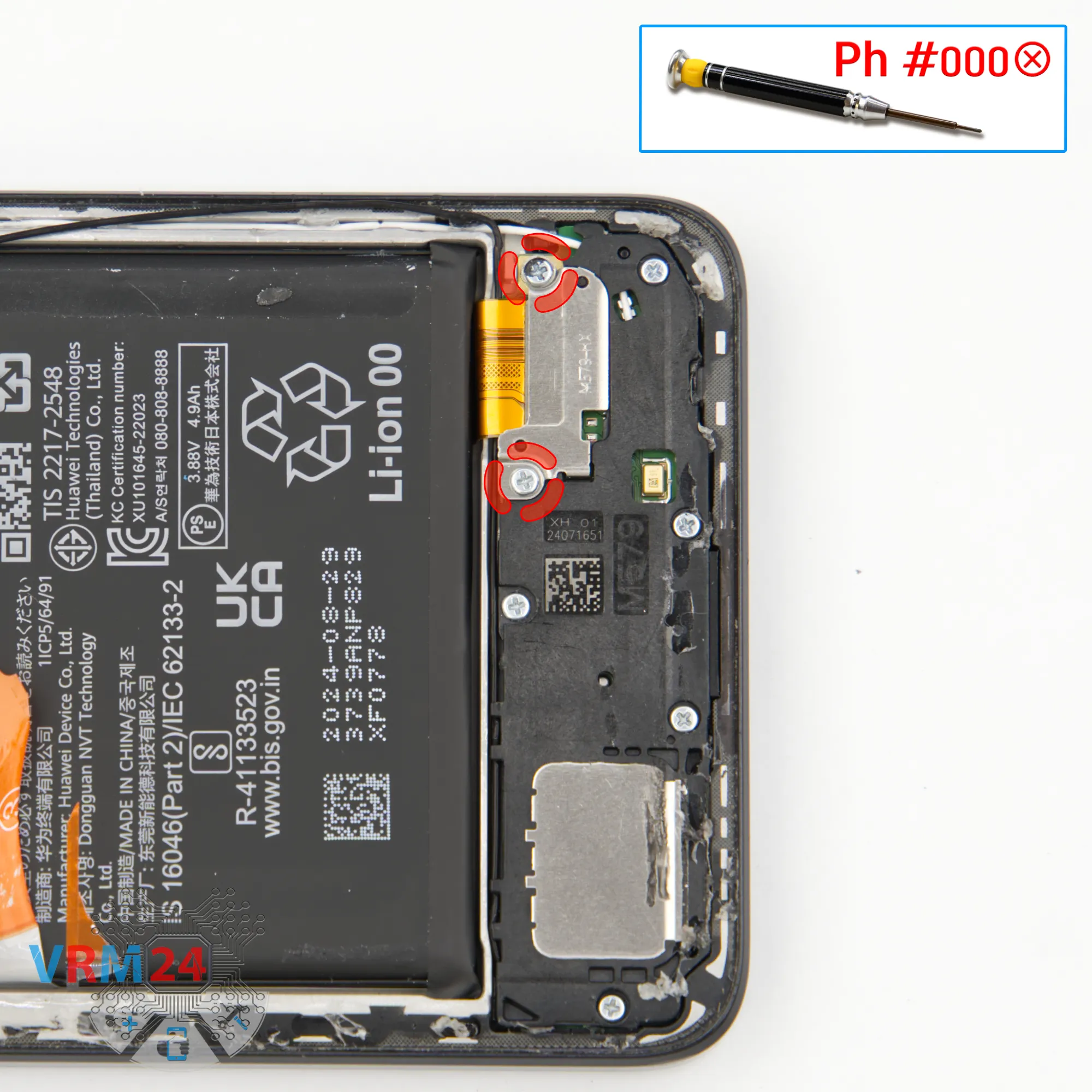

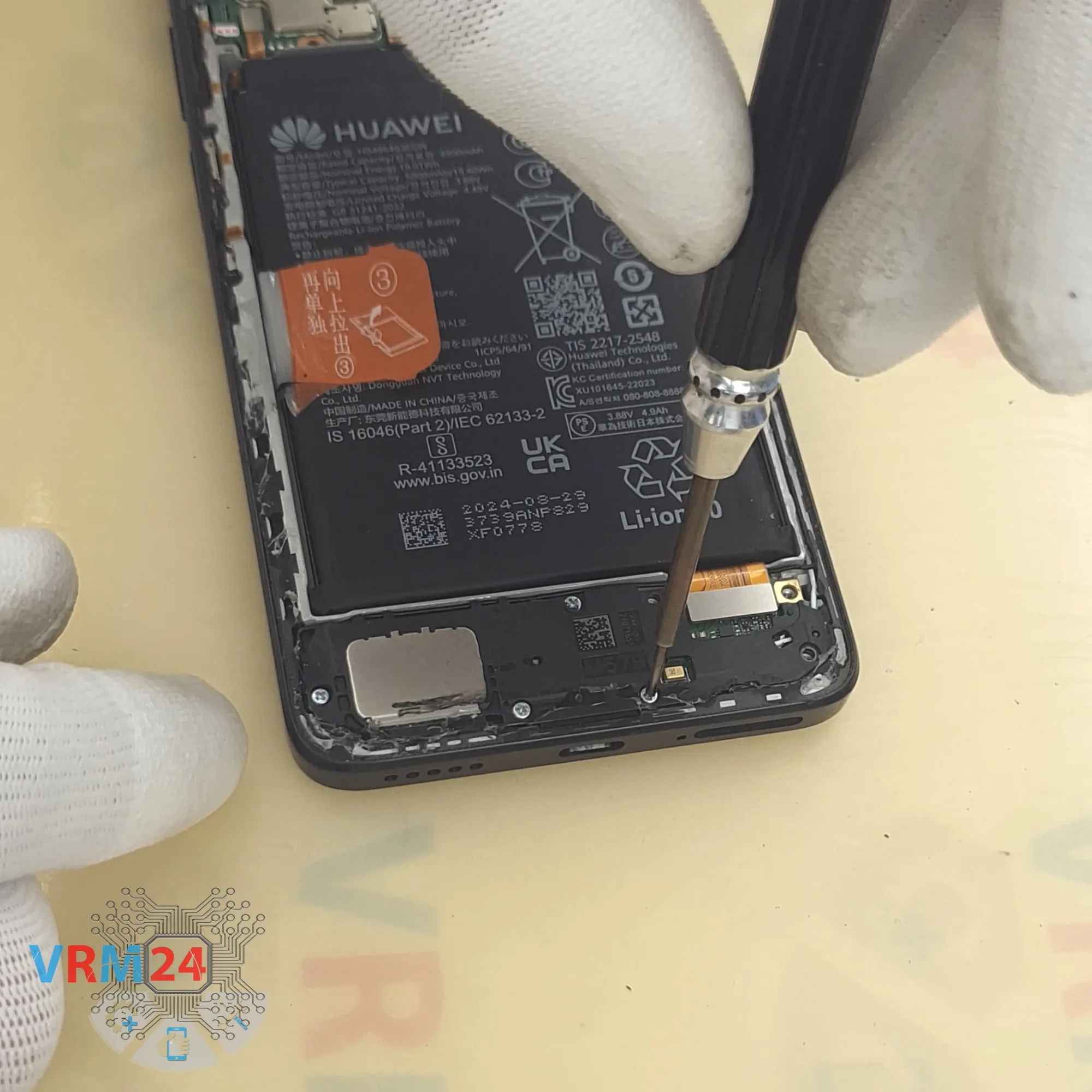

Теперь переходим к откручиванию винтов в нижней части. Здесь снова используем крестовую отвертку 1.5 мм, чтобы выкрутить два винта.

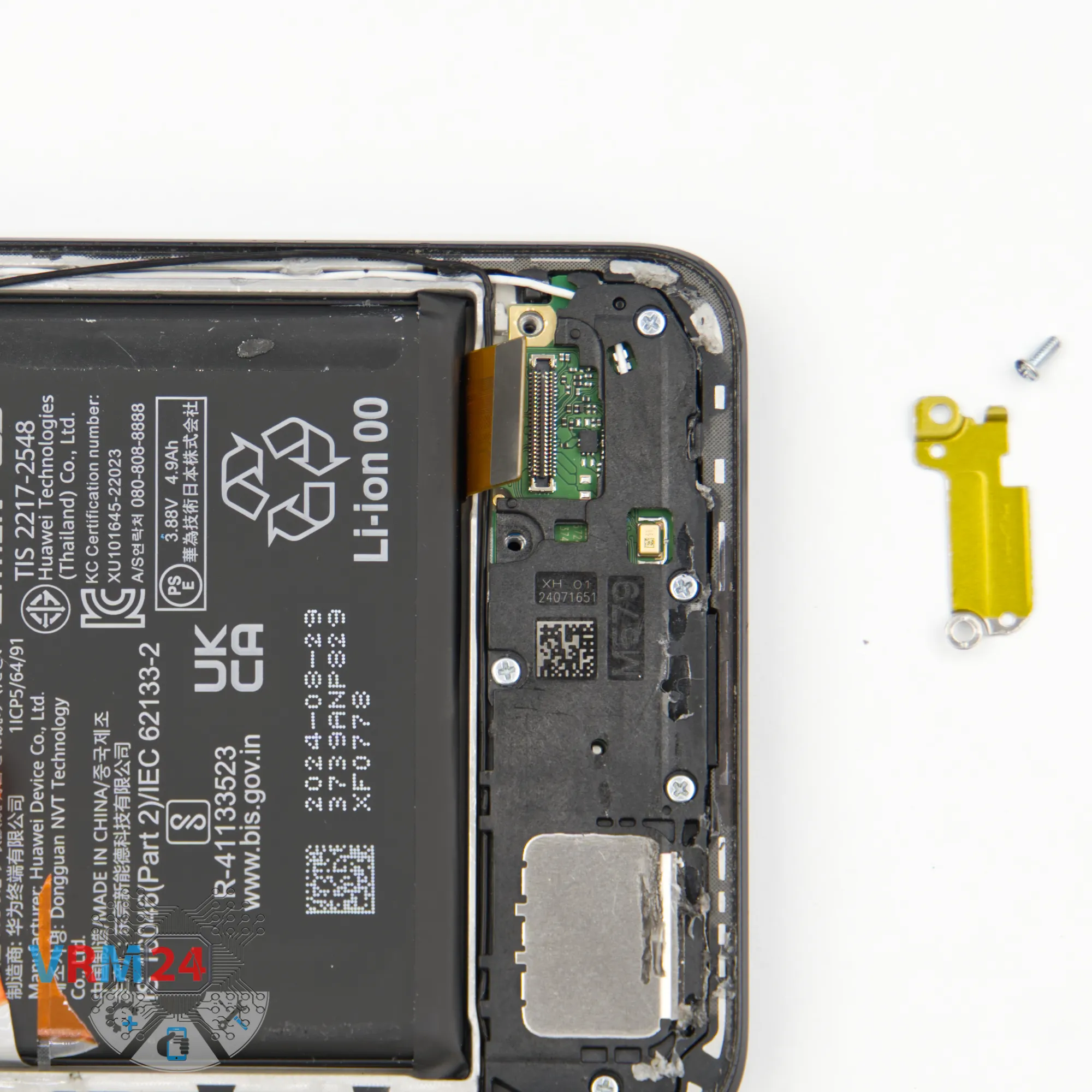

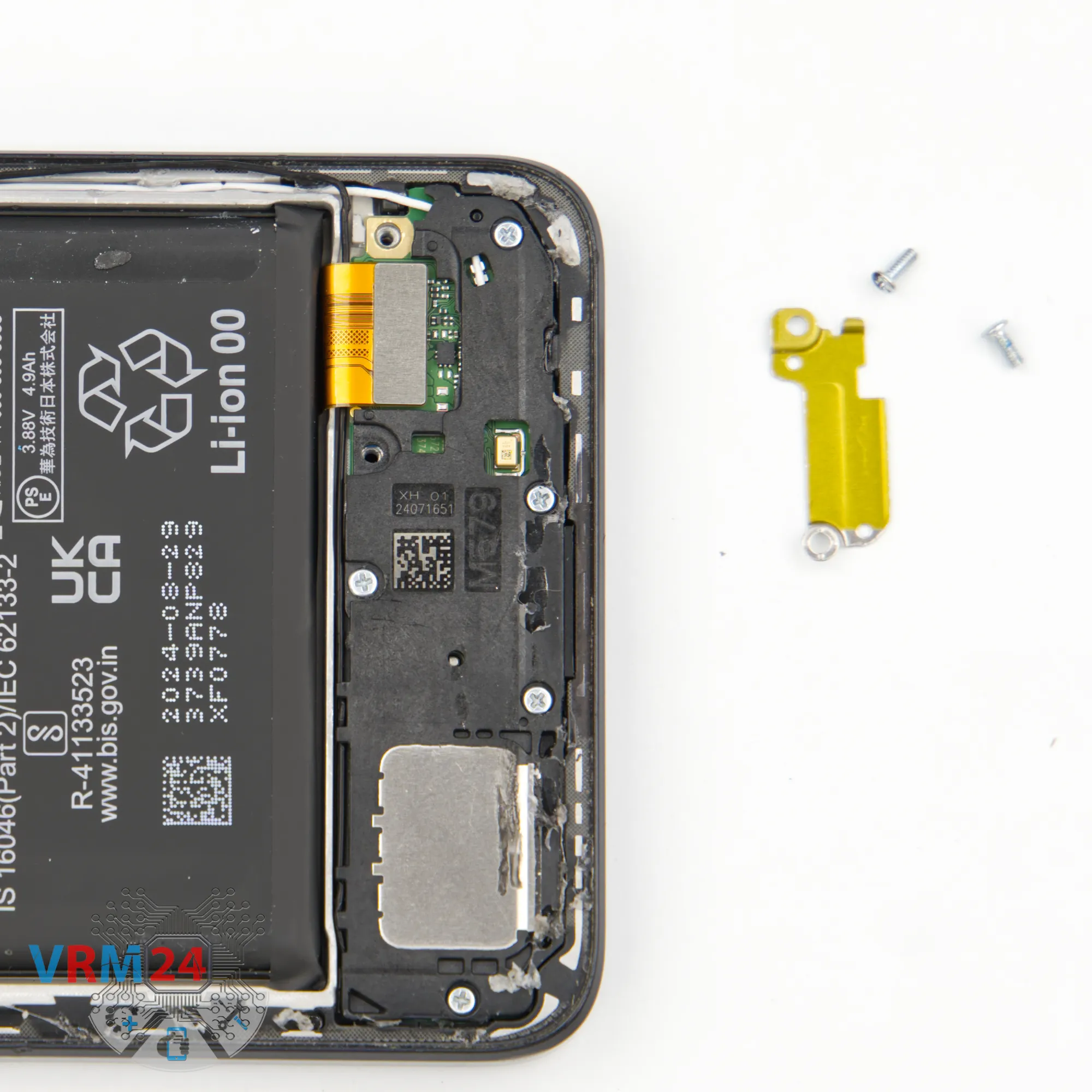

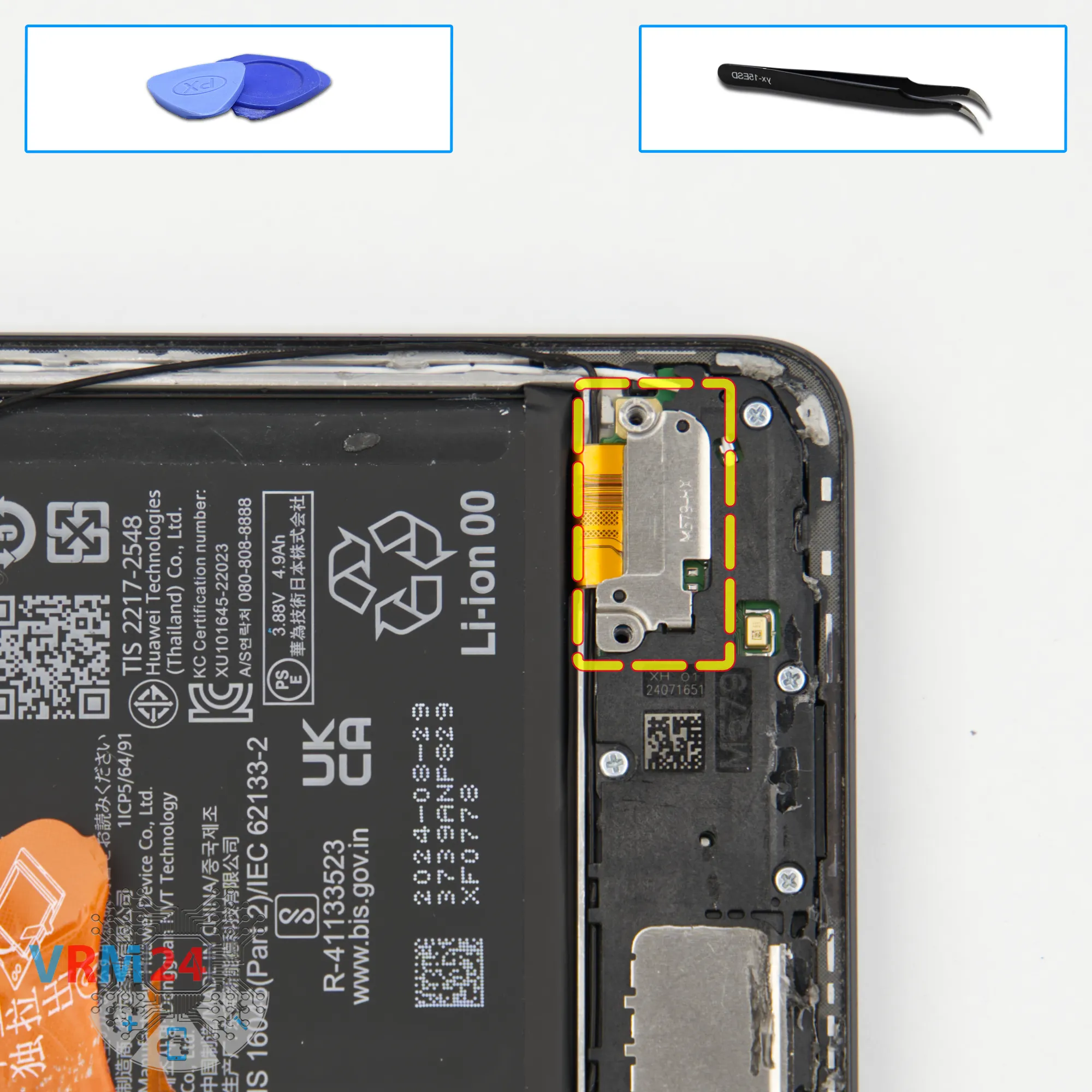

Осторожно снимаем фиксирующую скобу разъема.

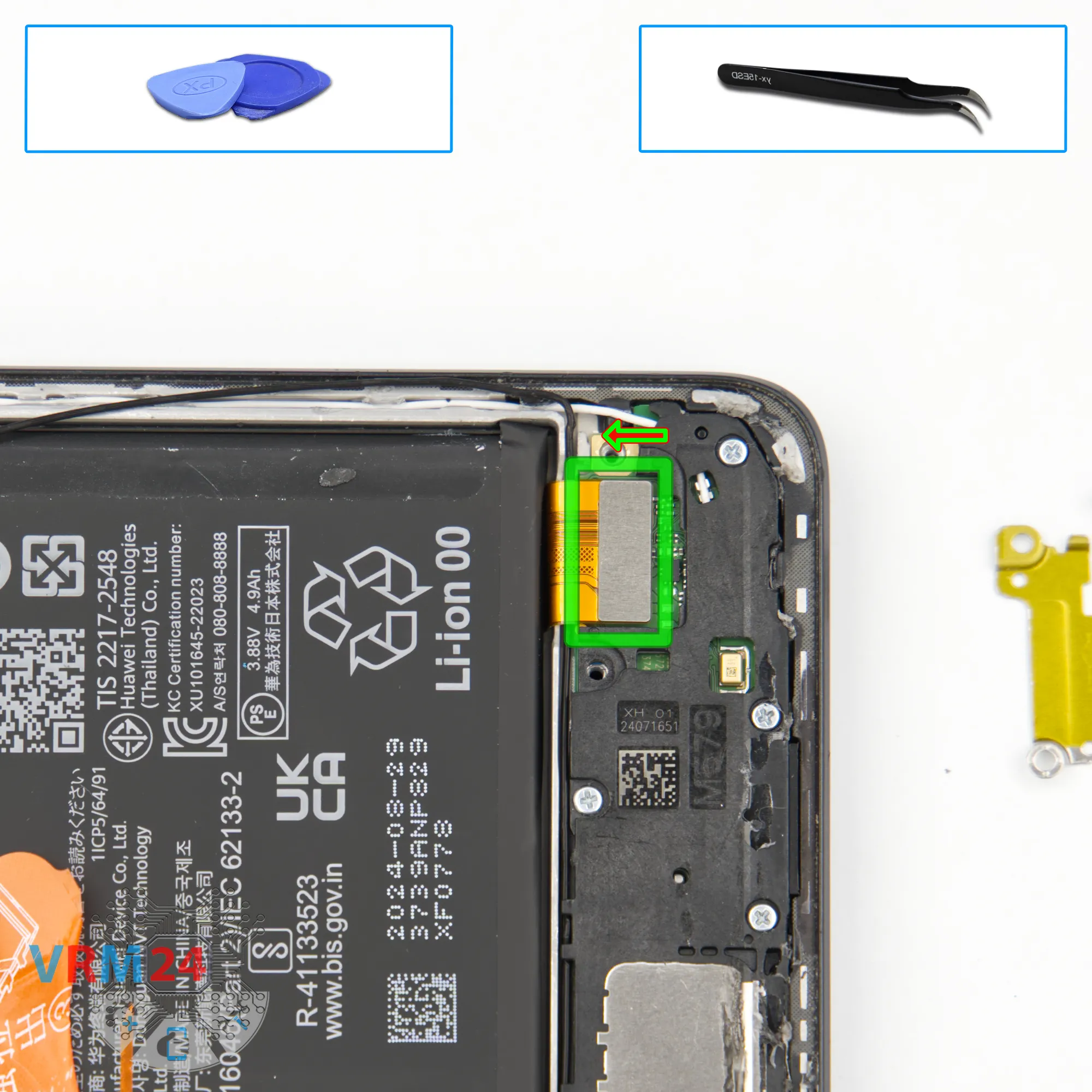

Теперь можно отсоединить шлейф межплатного соединения.

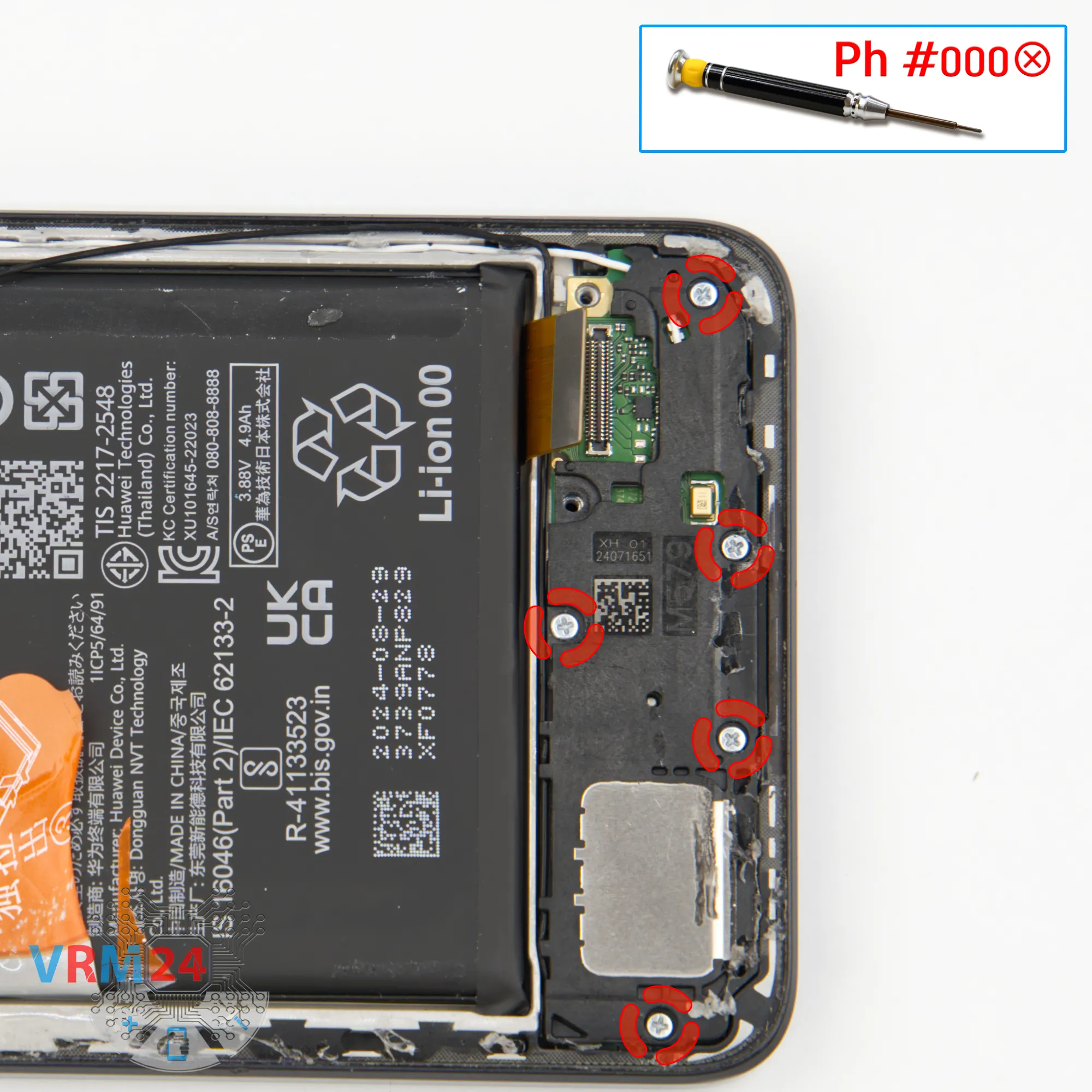

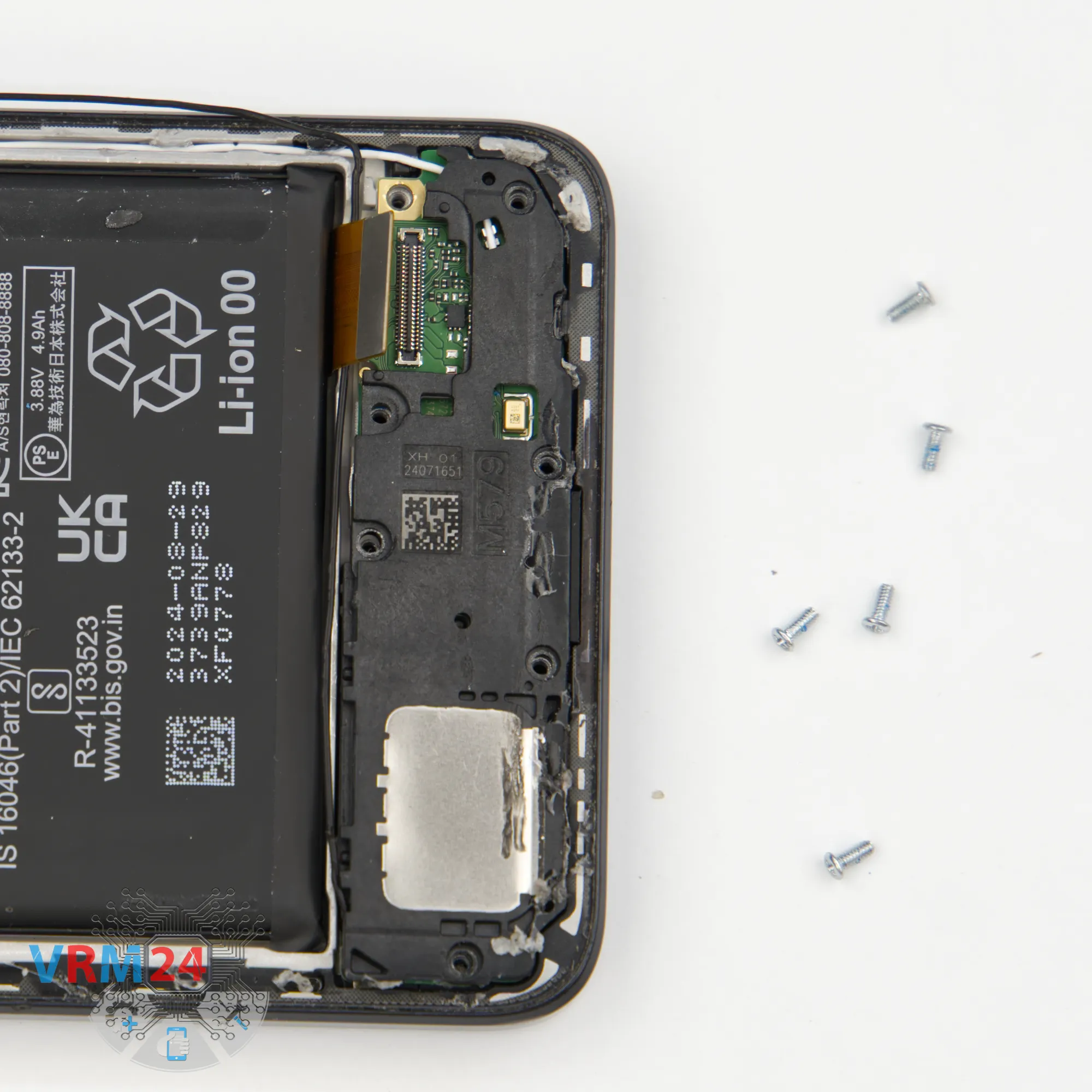

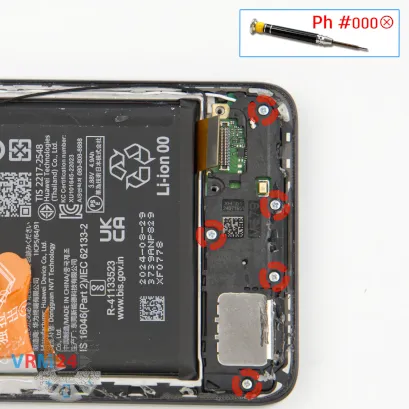

Снова используем крестовую отвертку 1.5 мм или #000, чтобы выкрутить пять винтов.

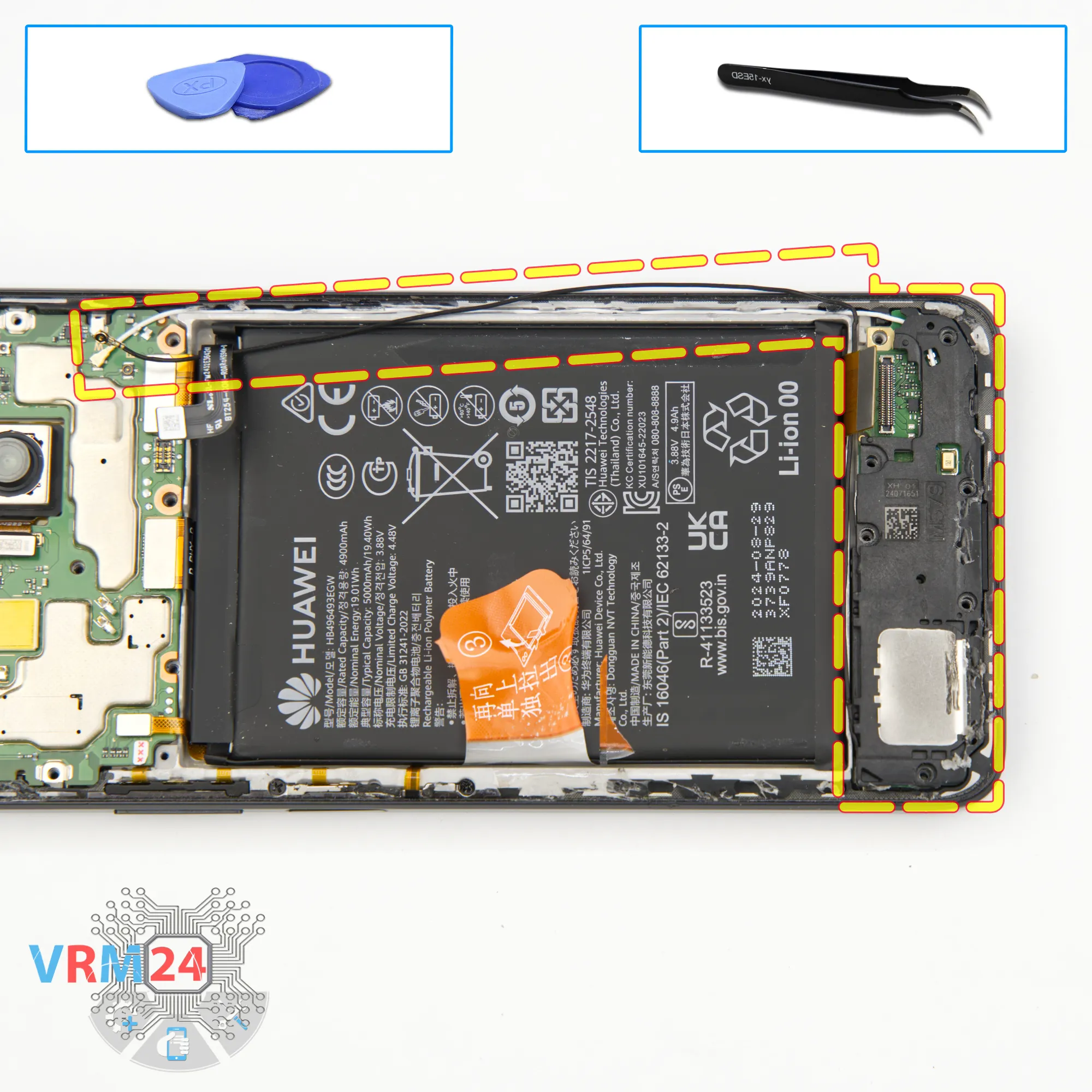

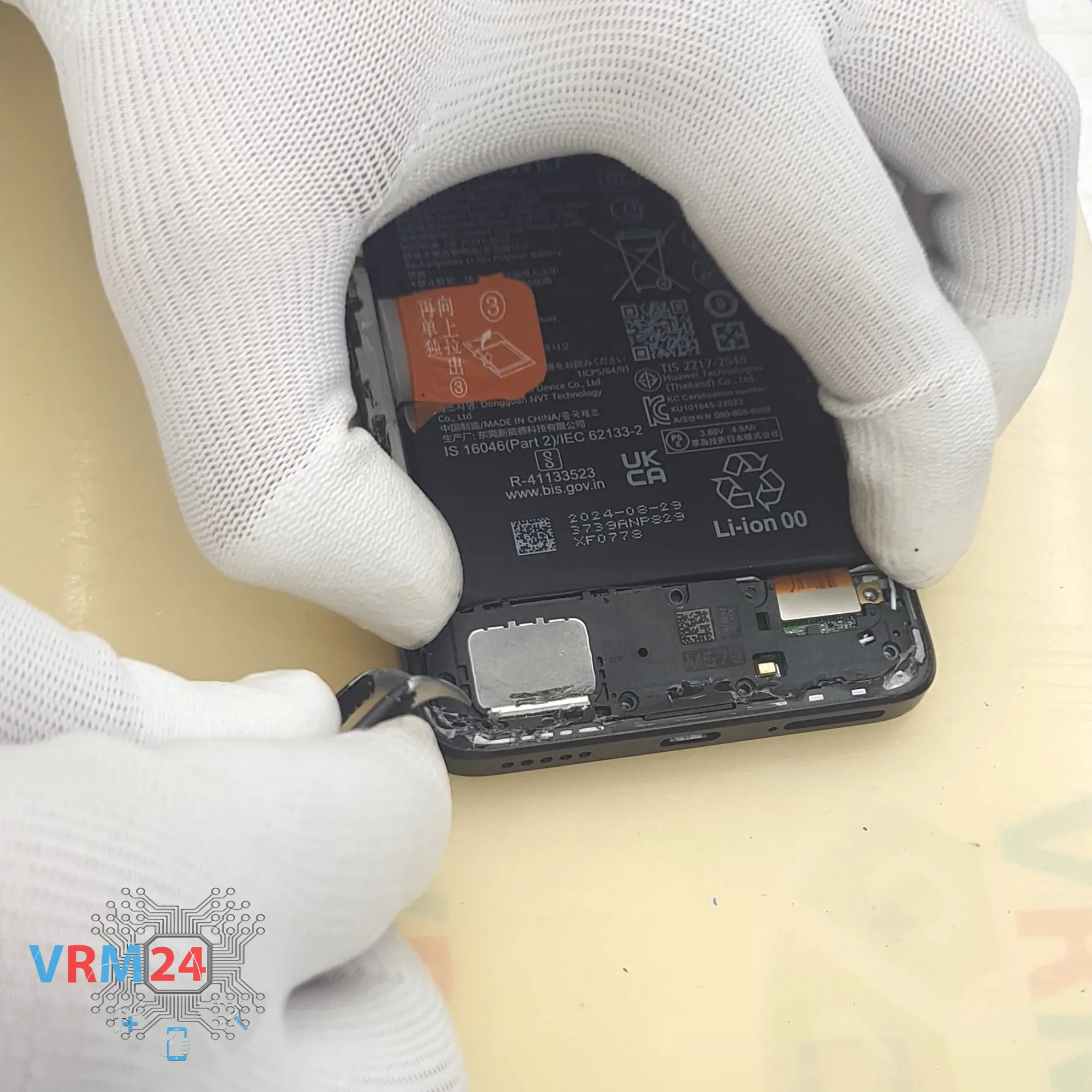

После удаления винтов нужно отсоединить модуль динамика.

Аккуратно поддеваем его в правильном месте и отсоединяем блок динамика.

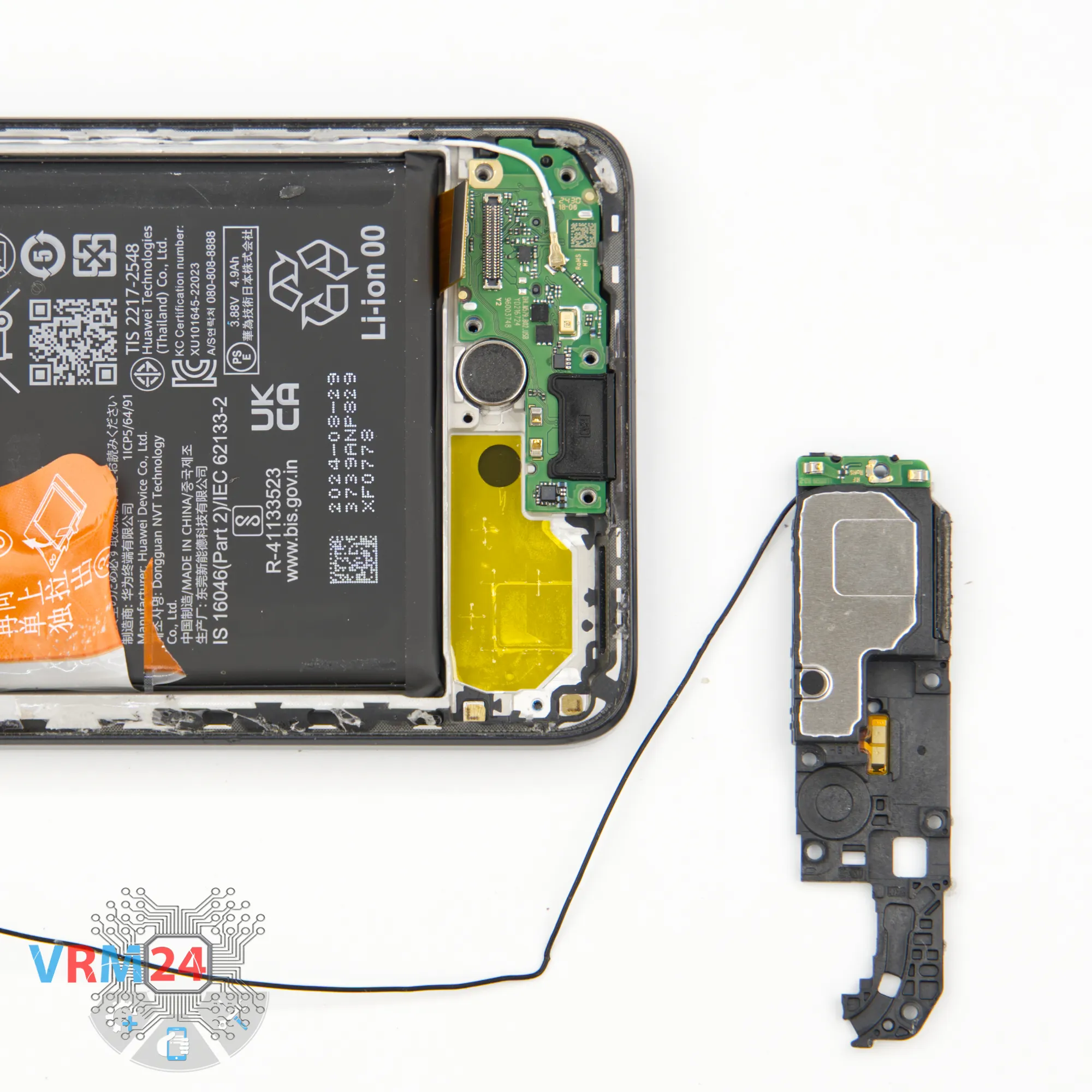

Затем осторожно отсоединяем динамик, переворачиваем его, и видим, что коаксиальный кабель подключён к небольшой антенне на этом модуле.

Поэтому лучше сначала отсоединить межплатный шлейф, освободить коаксиальный кабель из его канала, затем отсоединить разъём от основной платы и убрать модуль динамика, антенну и коаксиальный кабель.

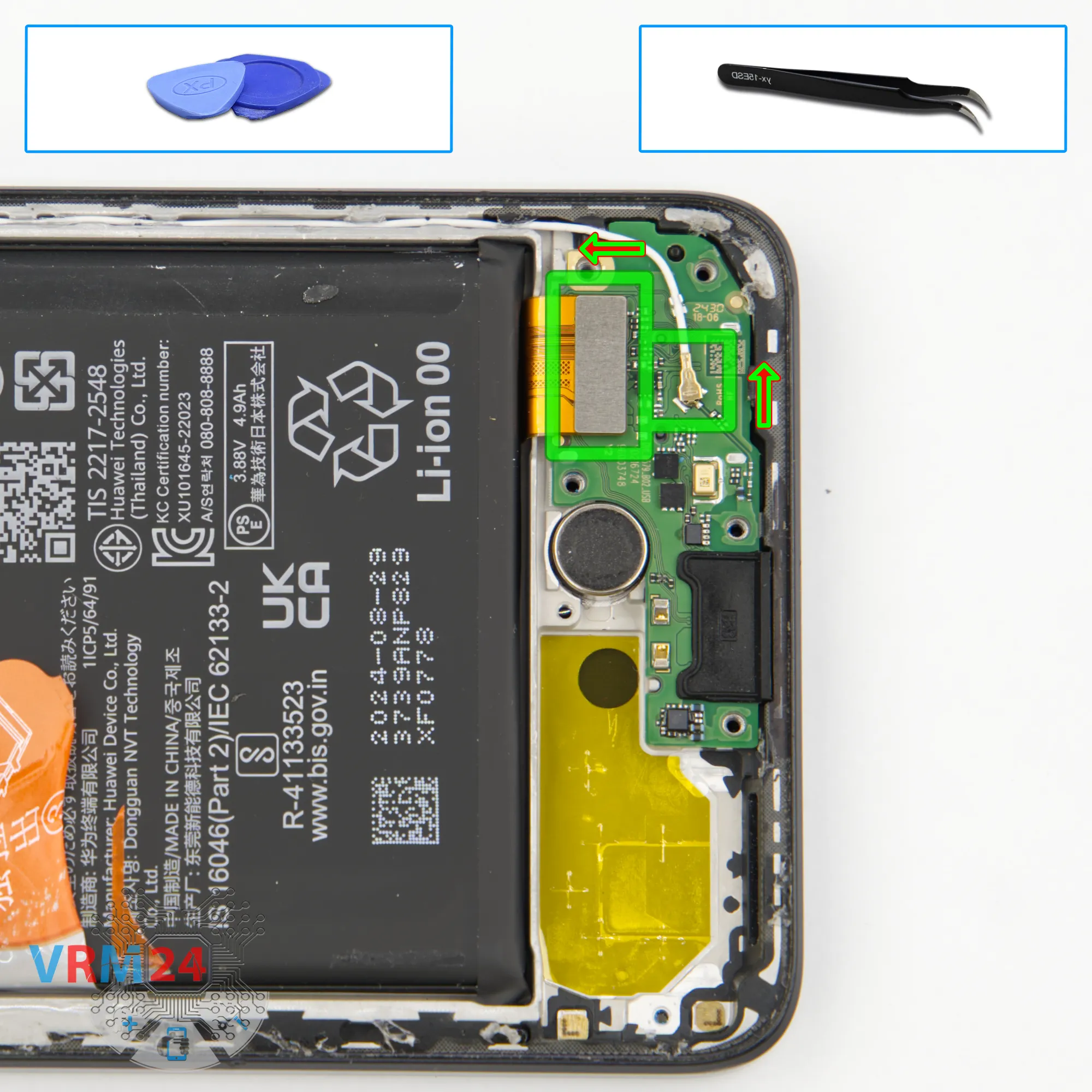

Теперь нужно отсоединить коаксиальный кабель от субплаты.

Если вы забыли отсоединить межплатный шлейф, сейчас самое время это сделать.

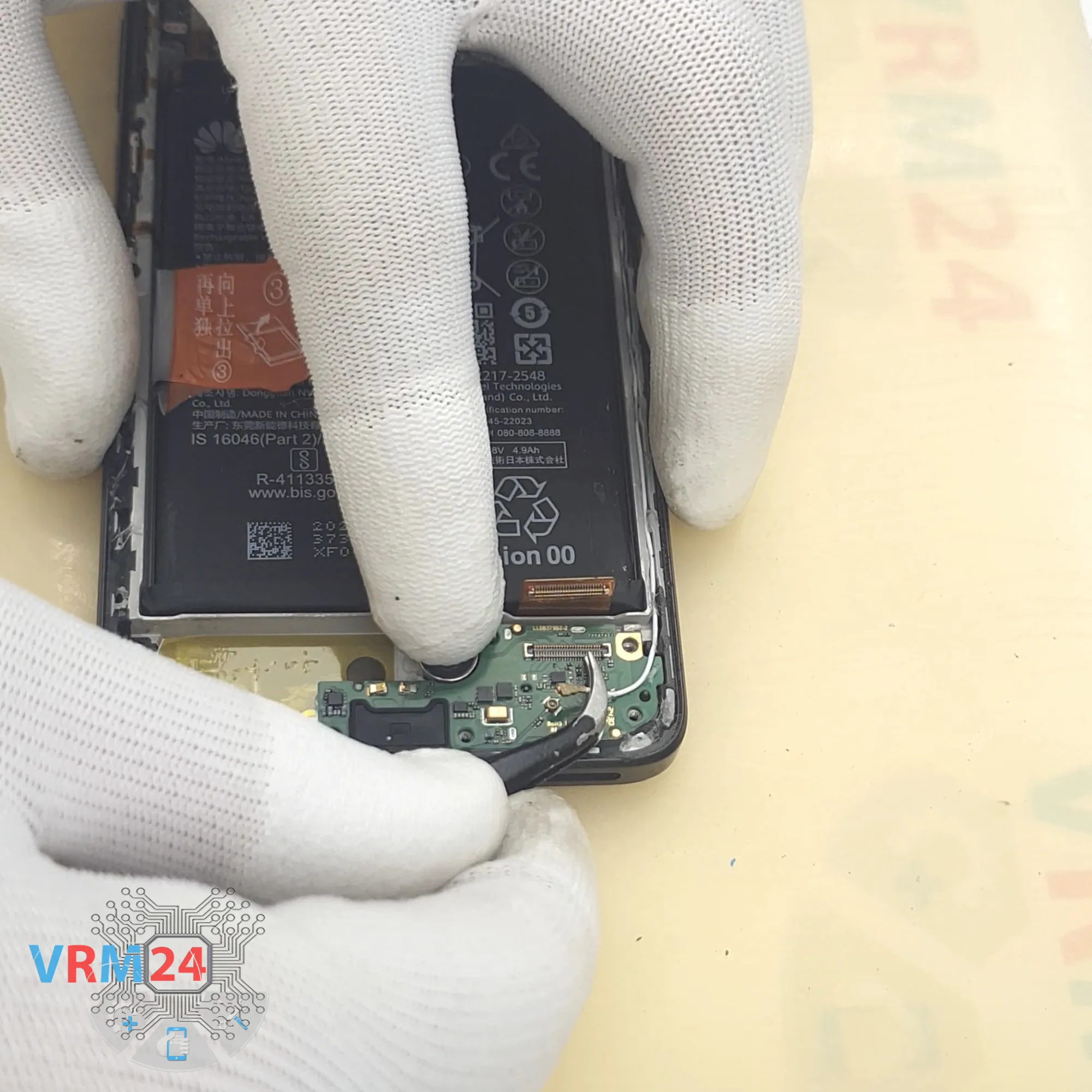

Осторожно отключите разъём, освободите кабель, и теперь можно извлечь субплату.

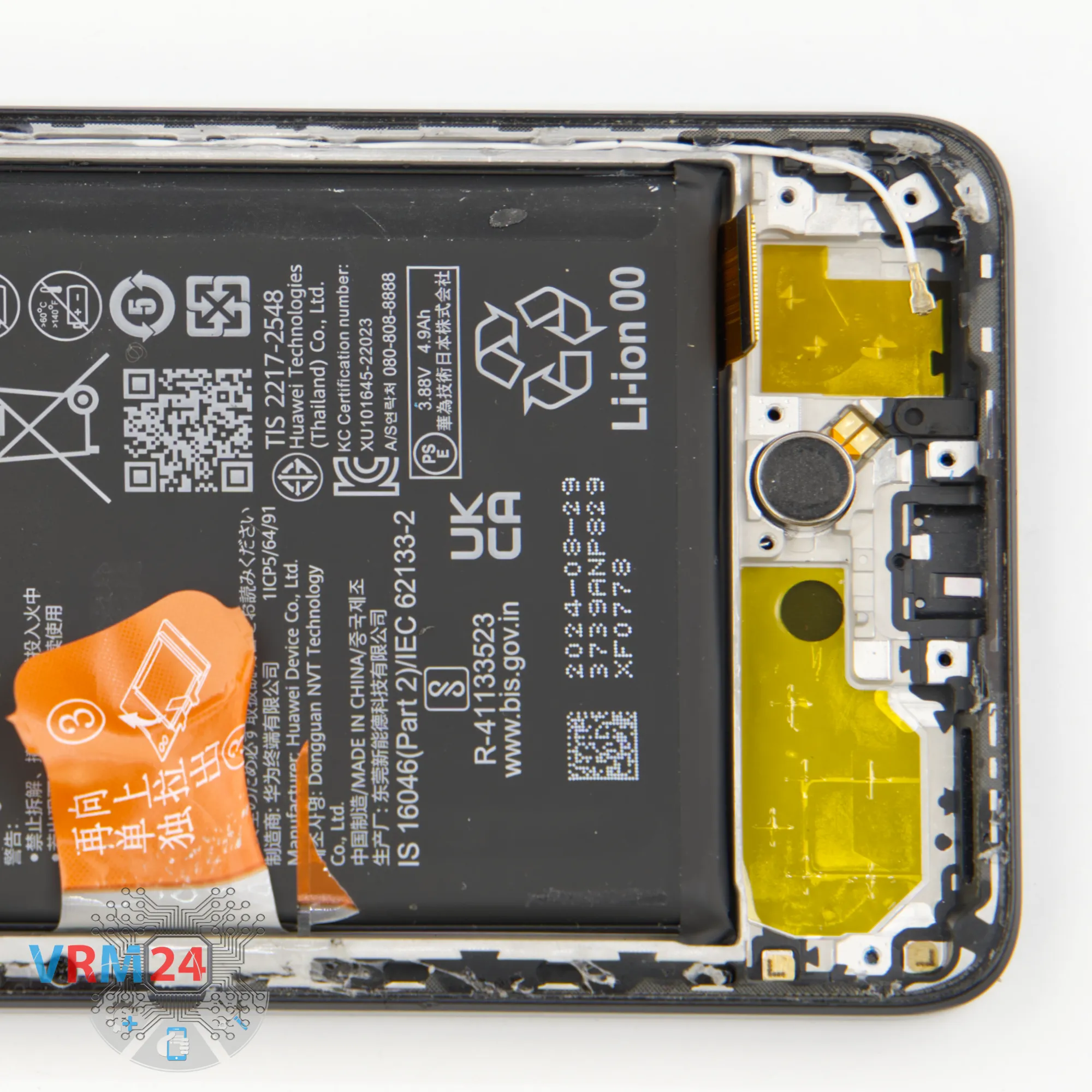

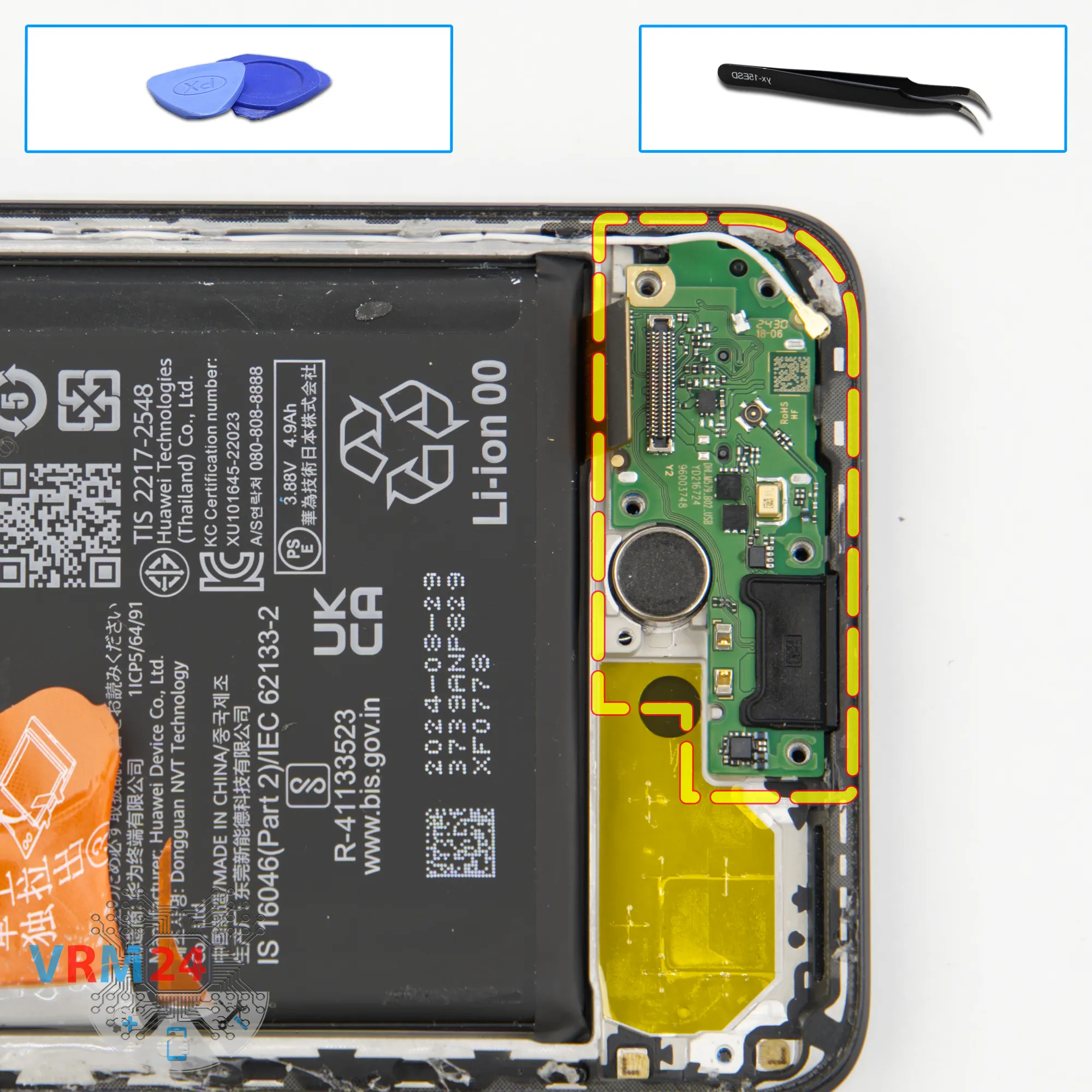

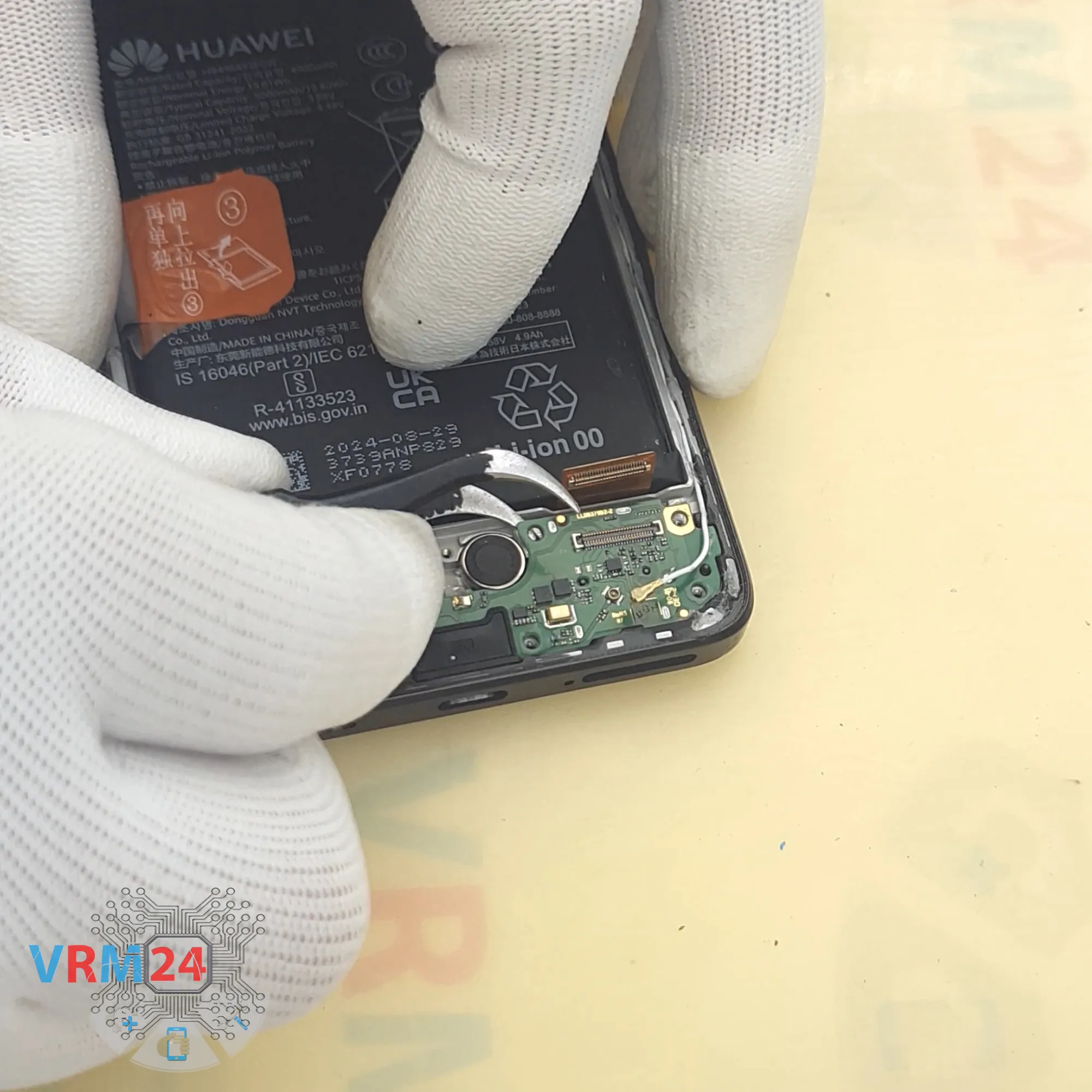

Теперь можно снять субплату.

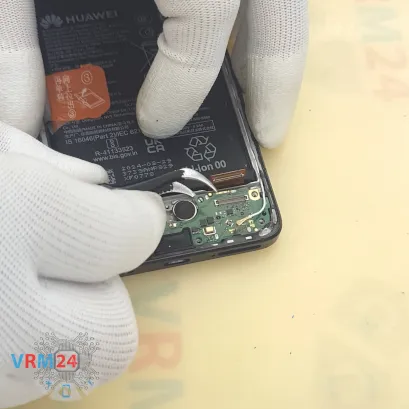

Подденьте её в нужном месте и извлеките.

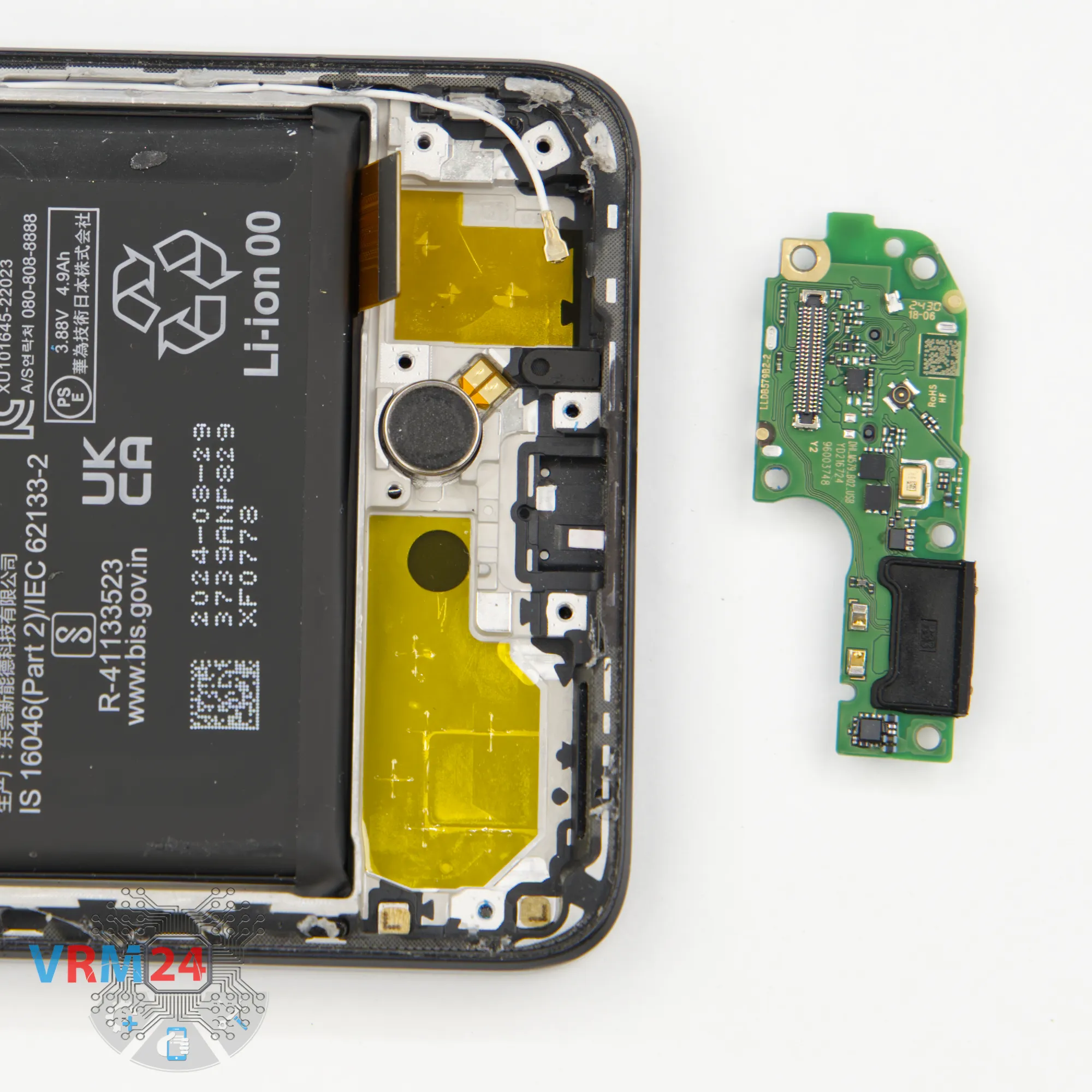

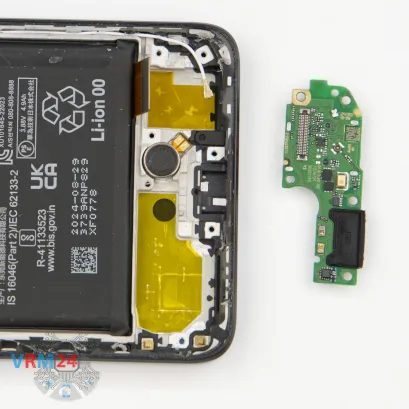

На субплате находятся порт зарядки, микрофон и коннектор SIM-карт с обратной стороны.

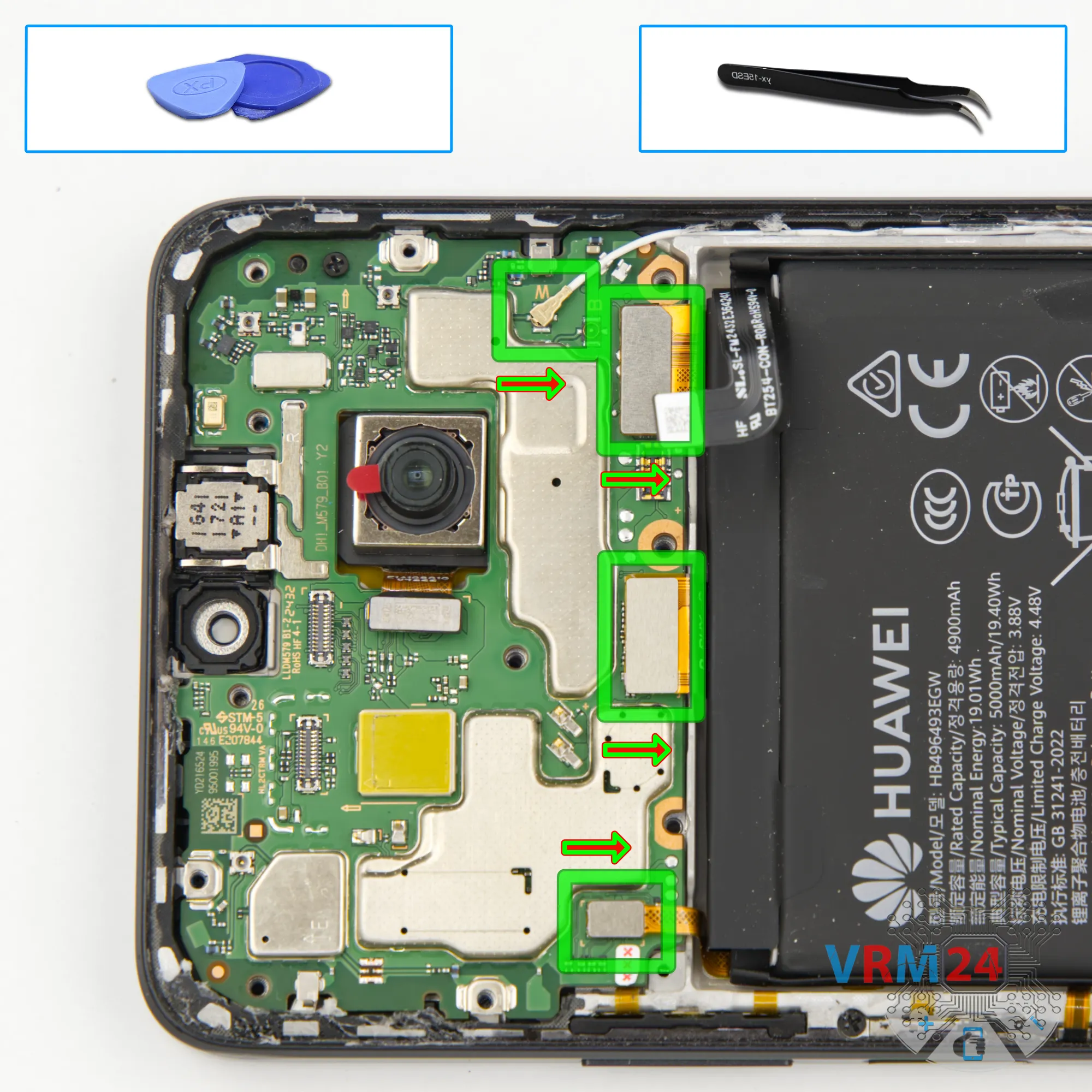

На материнской плате, вначале нужно отсоединить все разъёмы.

Отключаем шлейф дисплея, затем межплатный шлейф, и, наконец, шлейф датчиков и боковых кнопок.

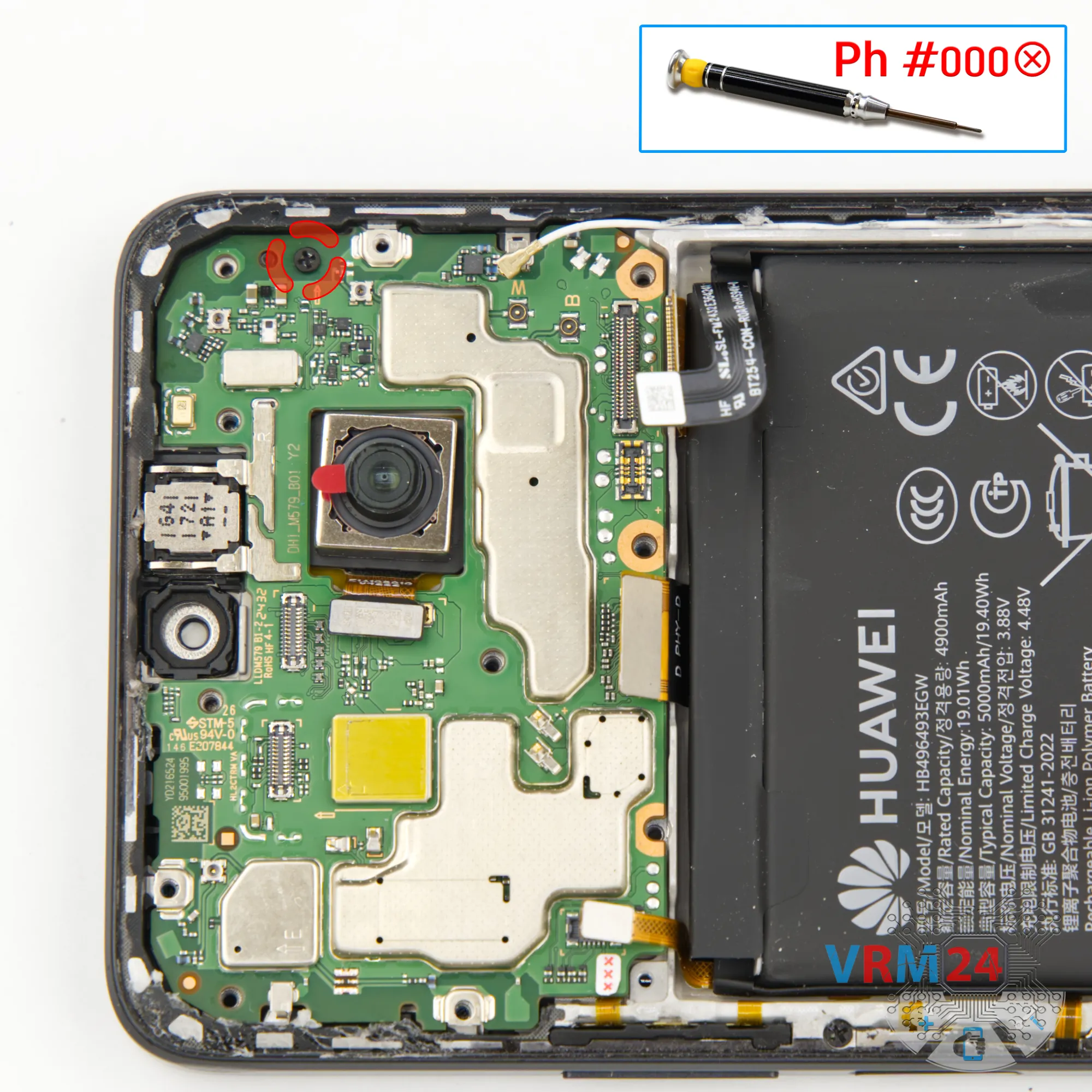

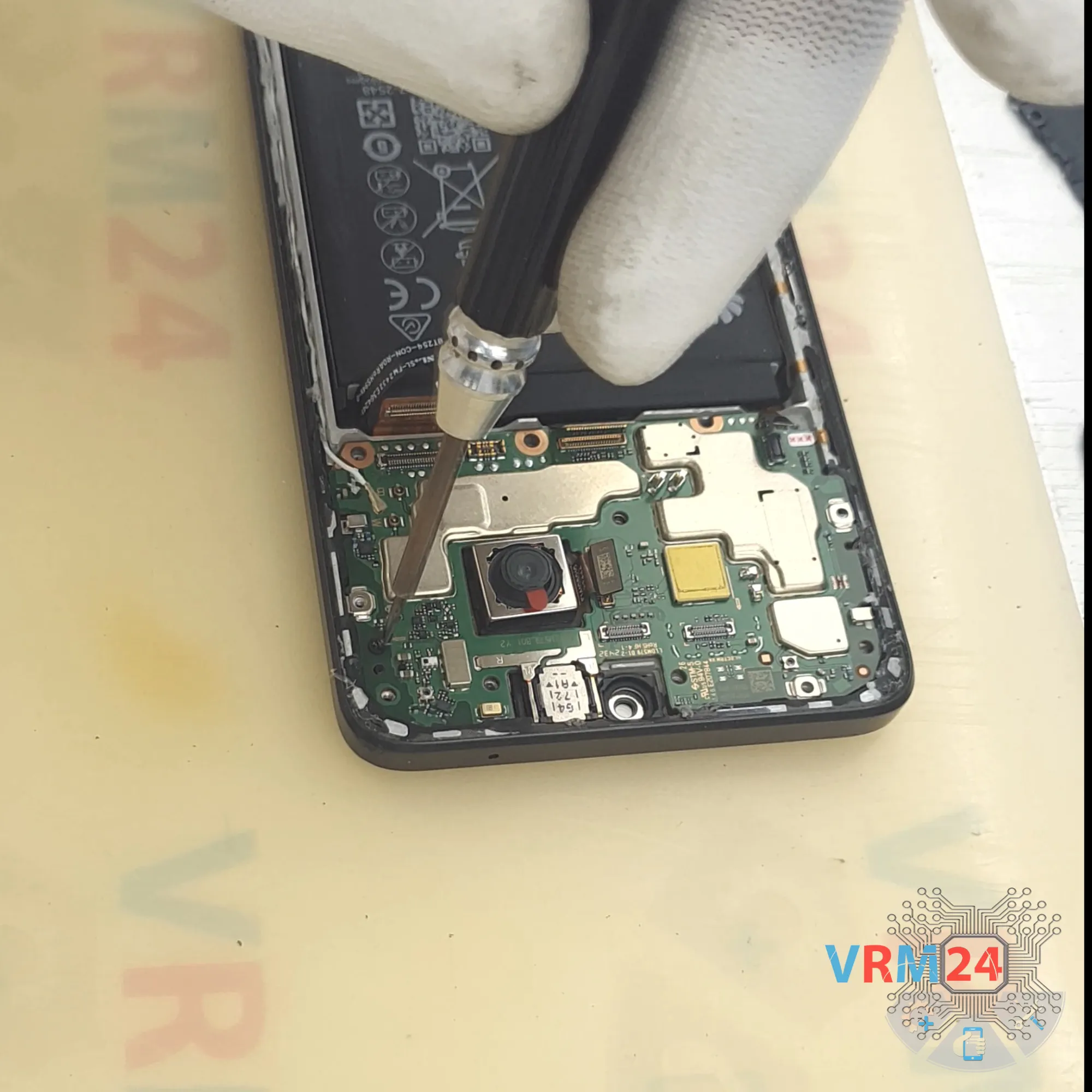

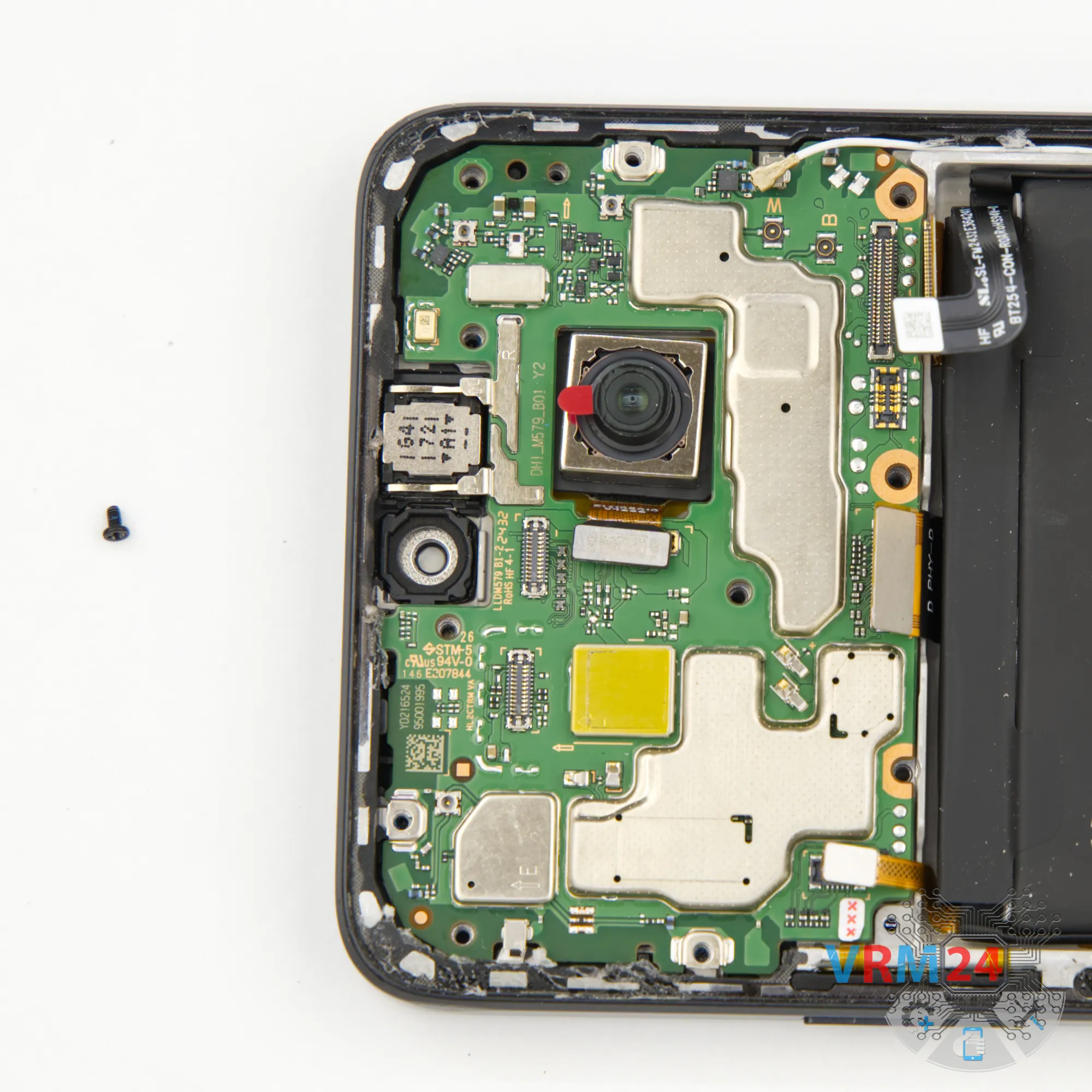

Далее откручиваем один винт, который удерживает основную плату.

Примечание:

этот винт отличается от остальных, поэтому держите его отдельно.

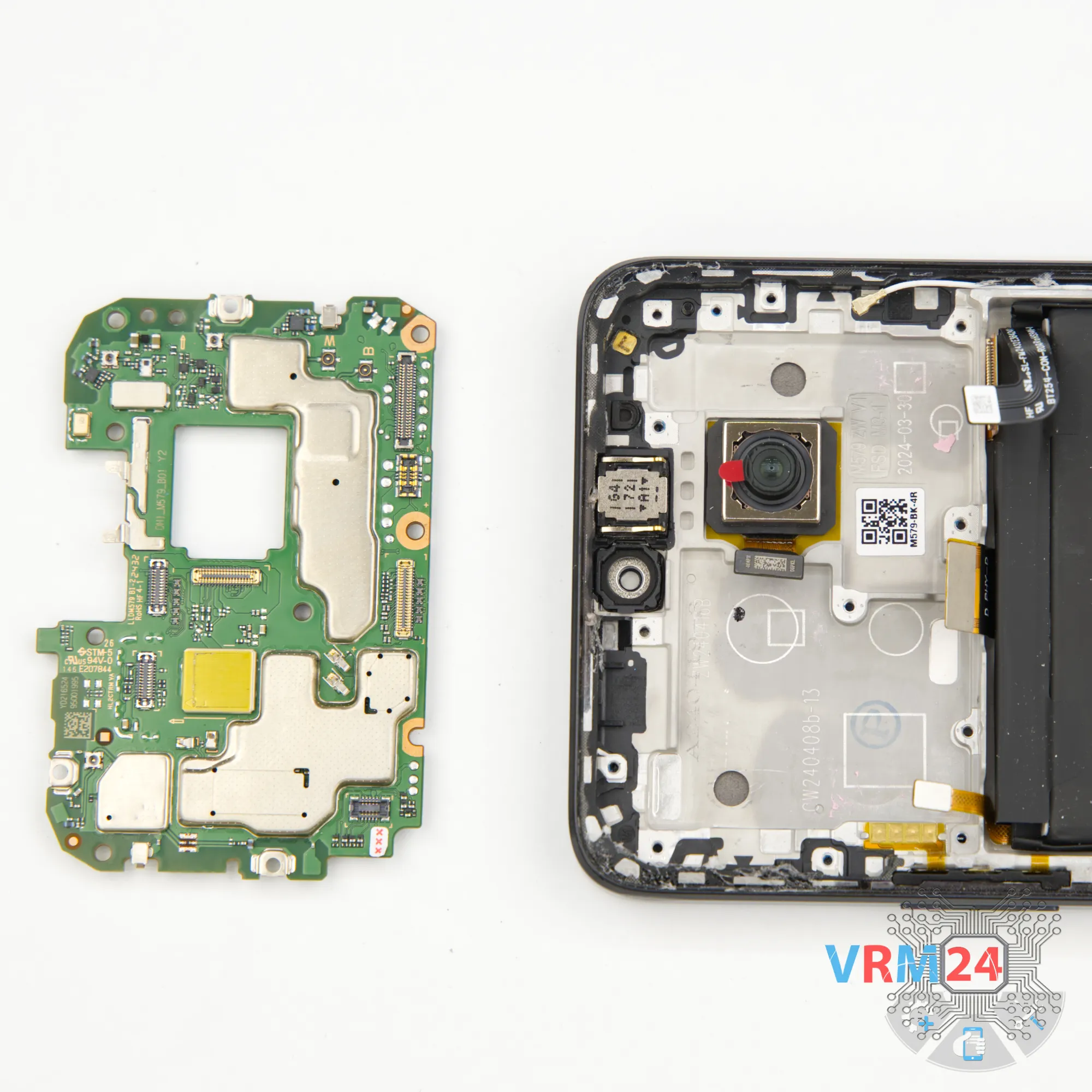

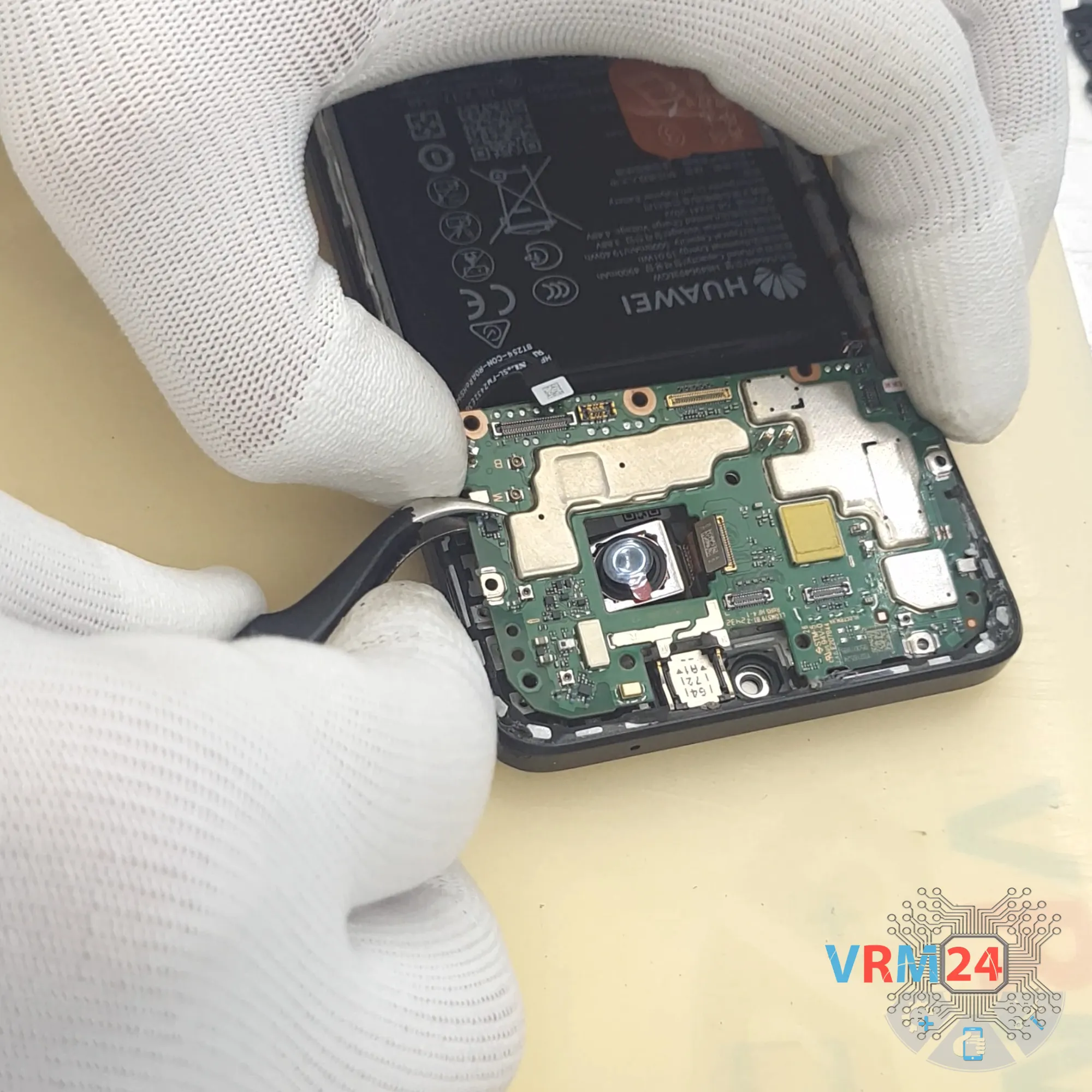

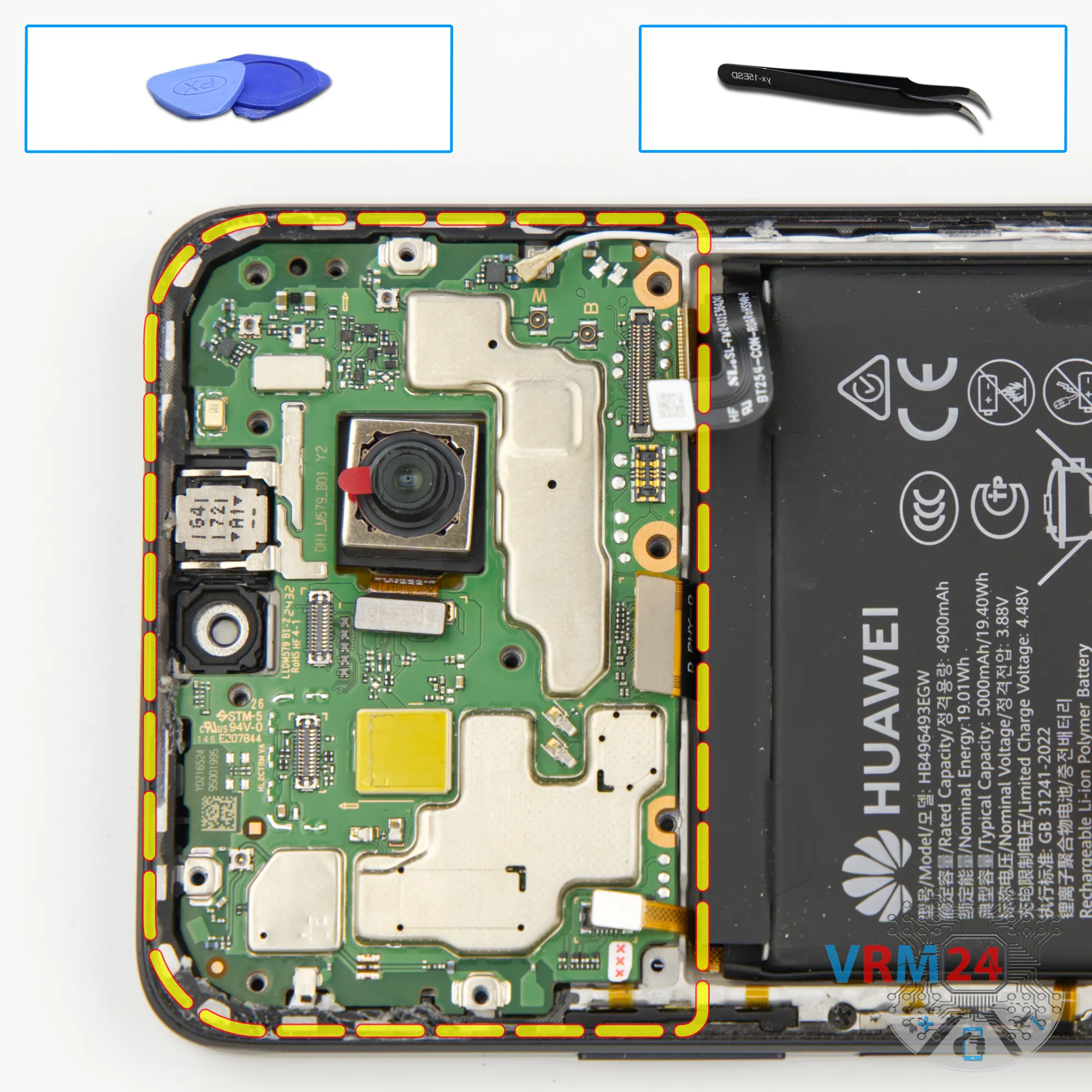

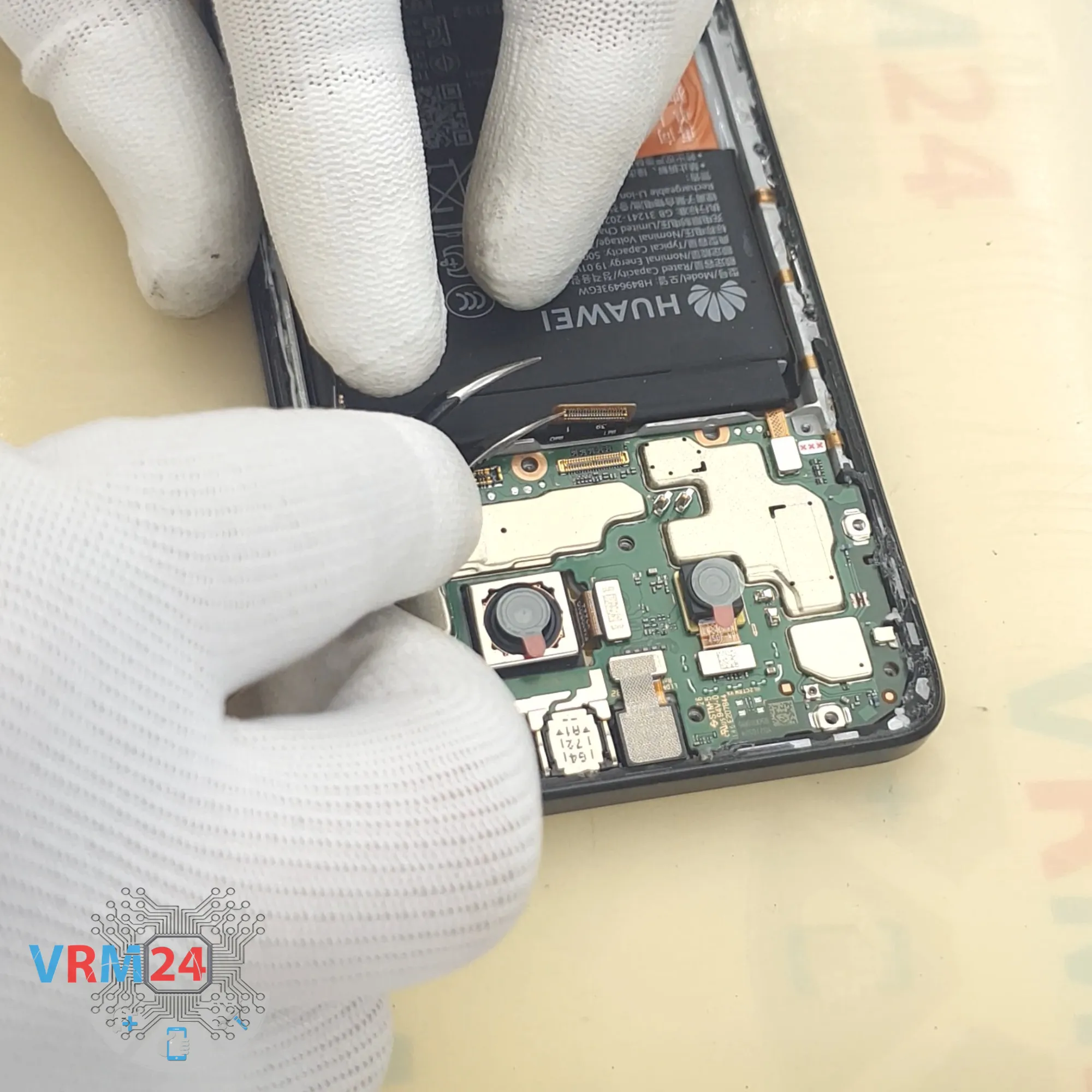

Осторожно извлеките печатную плату. Не нужно применять силу или пытаться поддеть плату инструментами. Убедитесь, что ничто не мешает её извлечению.

Материнская плата может быть зафиксирована защёлками или креплениями — будьте внимательны.

⚠️️ Не сгибайте плату при извлечении и не просовывайте под неё инструменты. Вы можете случайно повредить компоненты или кабели внутри.

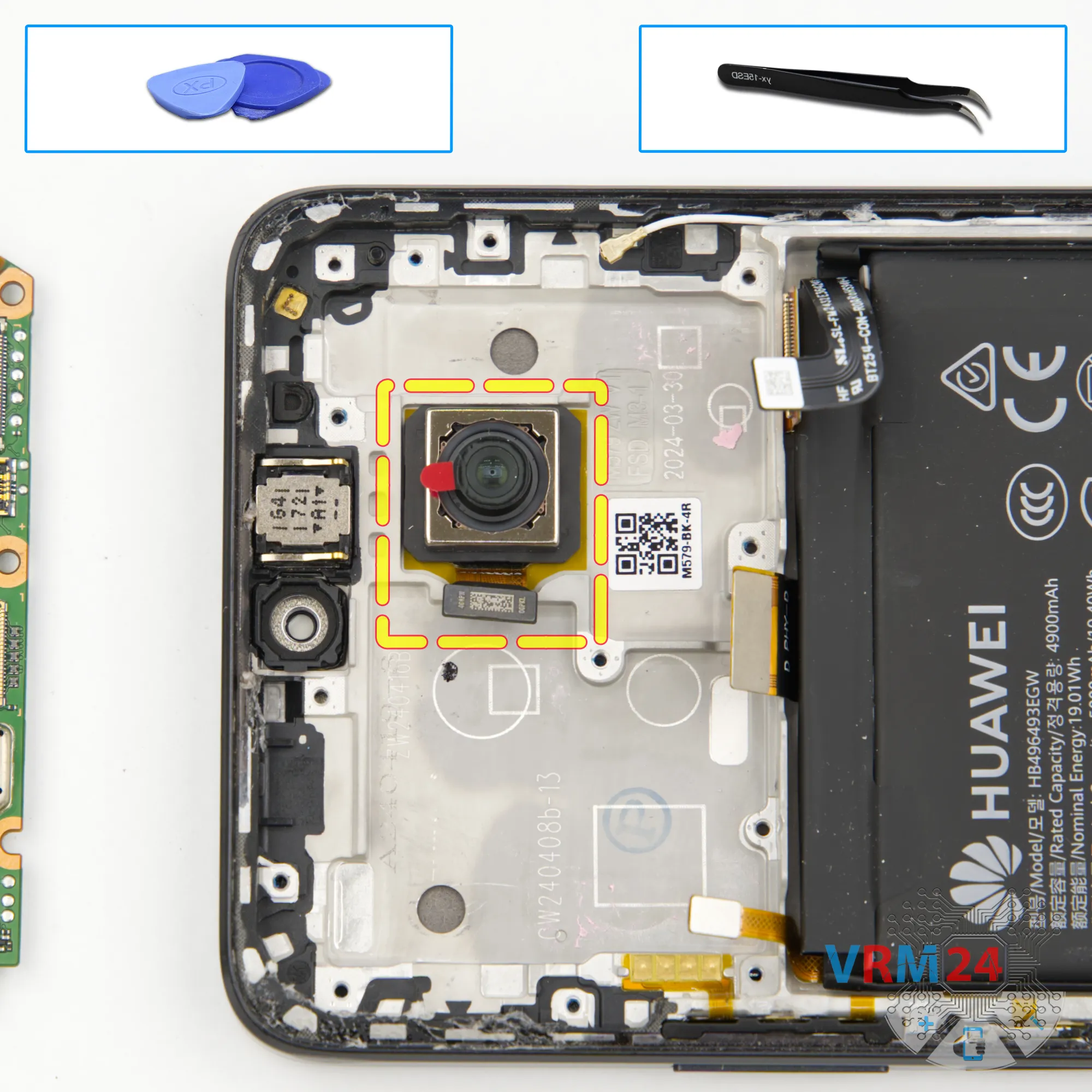

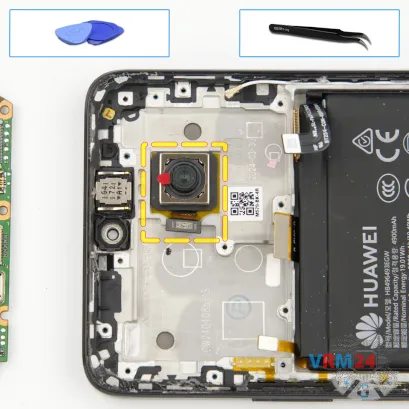

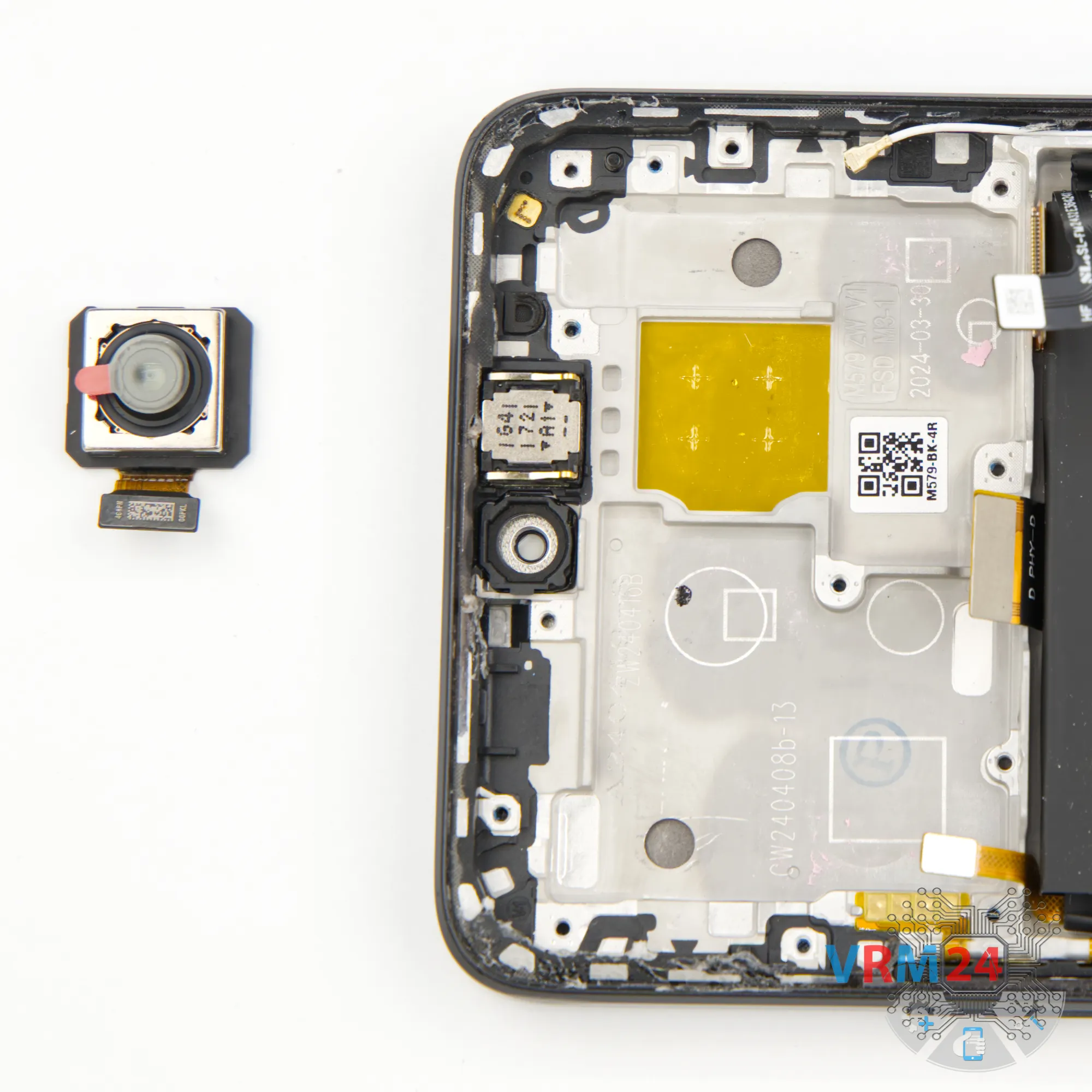

Теперь можно снять основную заднюю камеру.

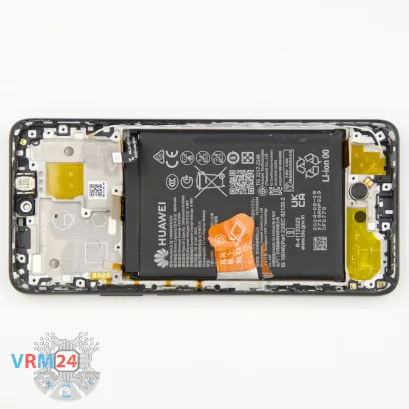

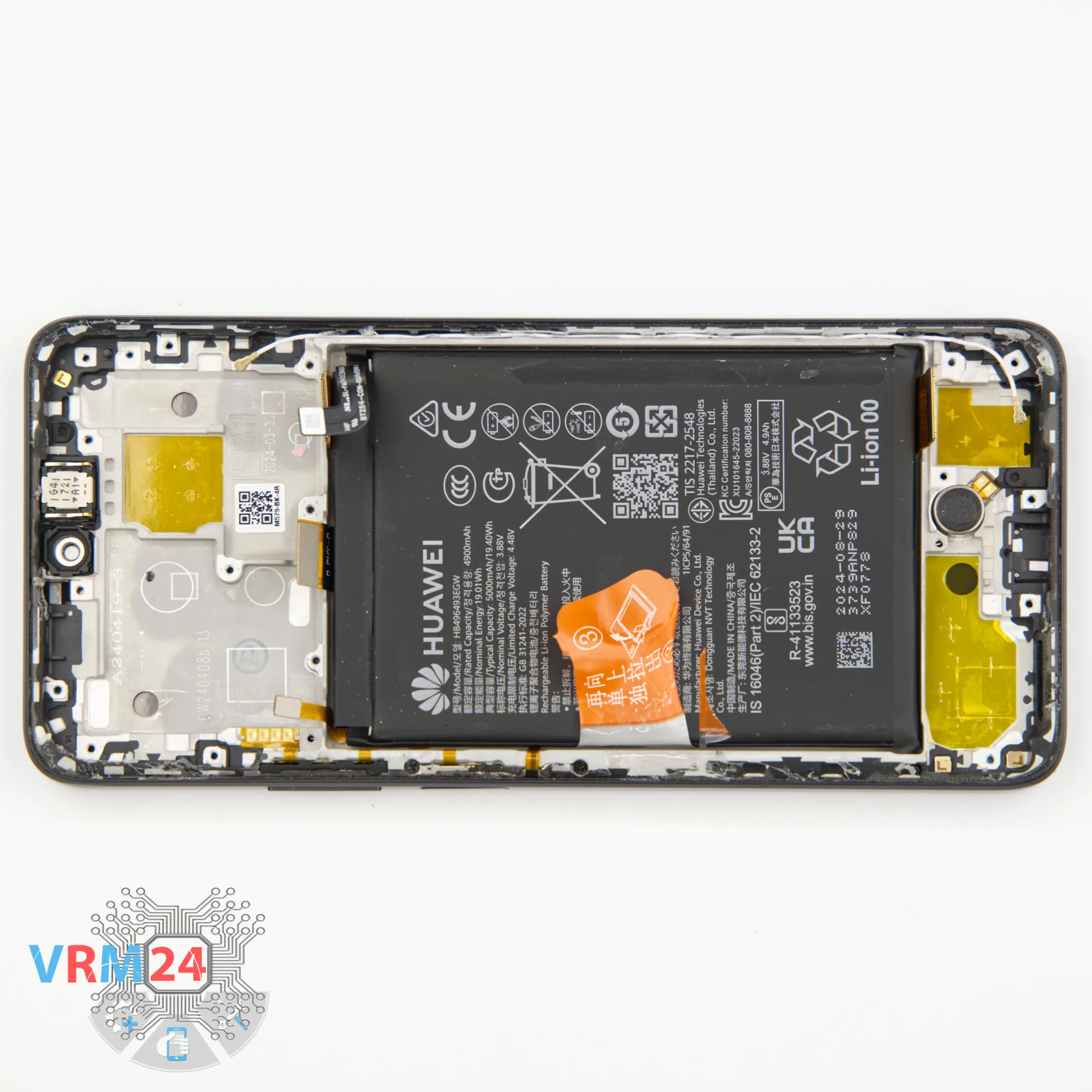

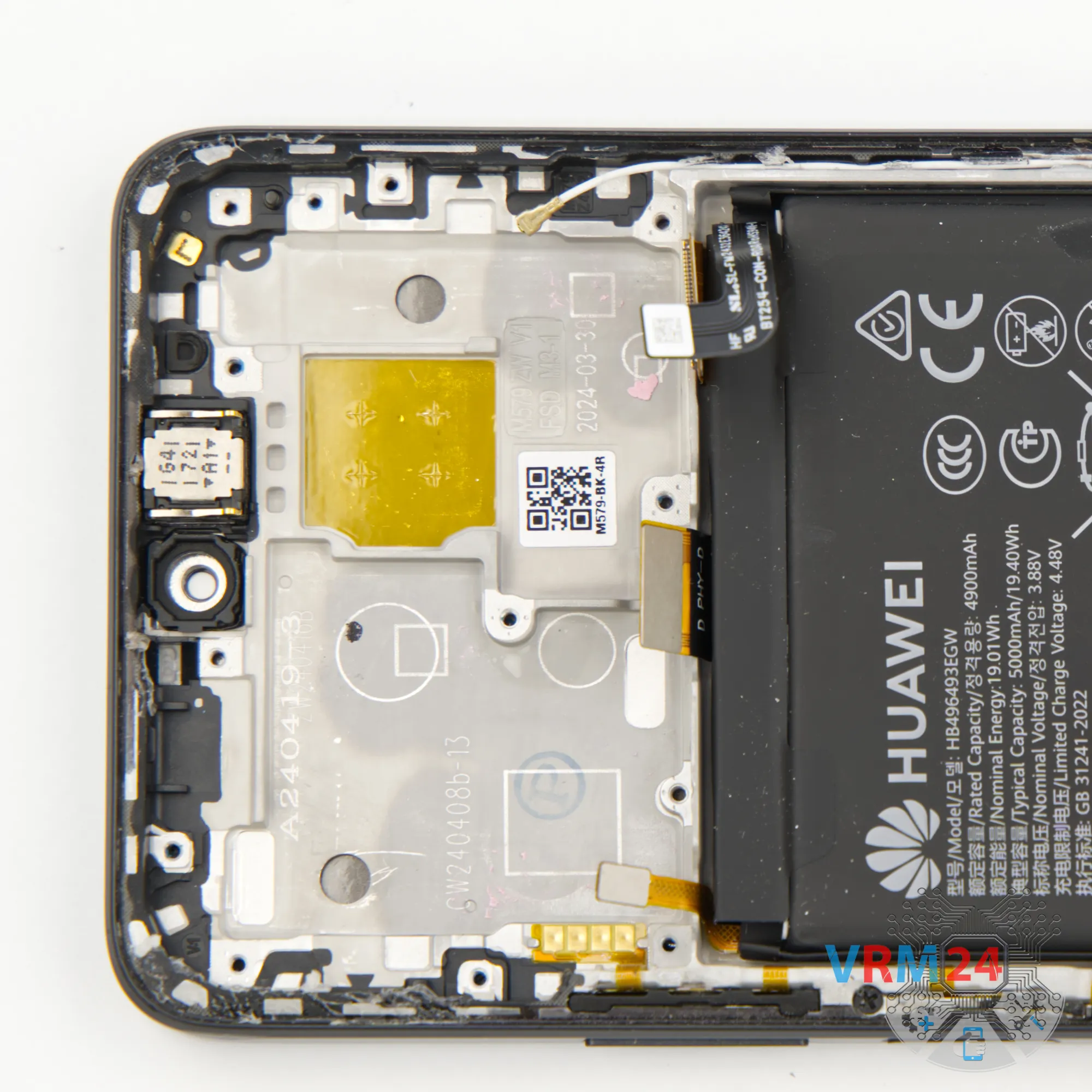

ℹ️️ В рамке дисплея остались: разговорный динамик, аккумулятор и вибромотор.
